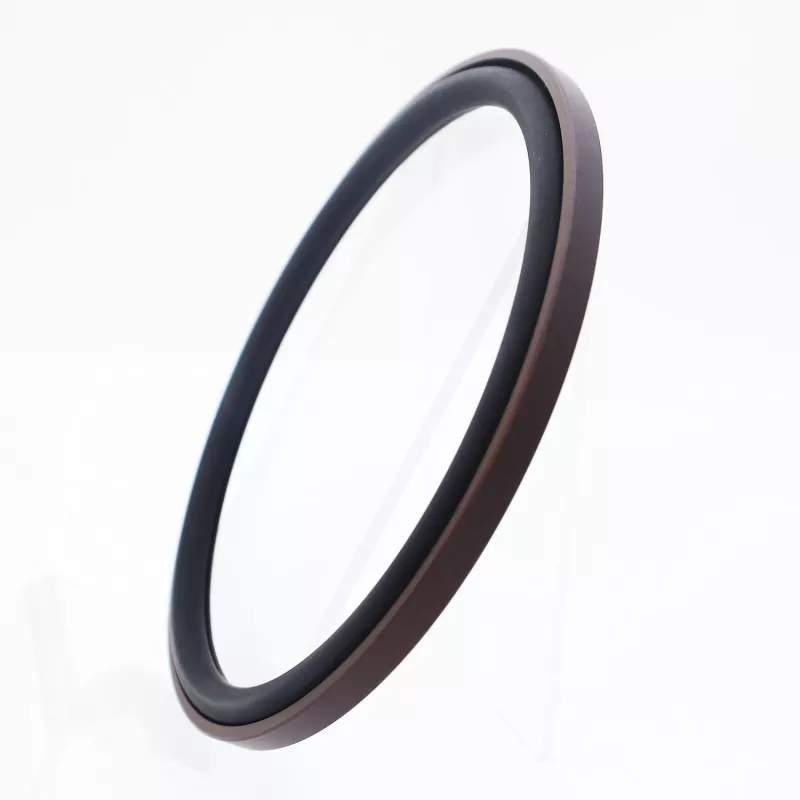

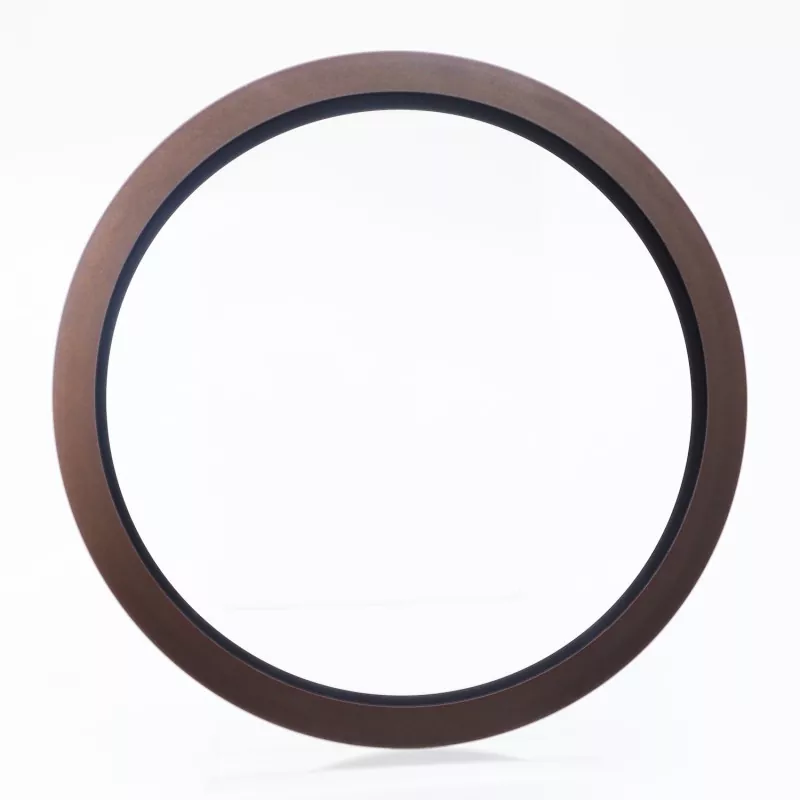

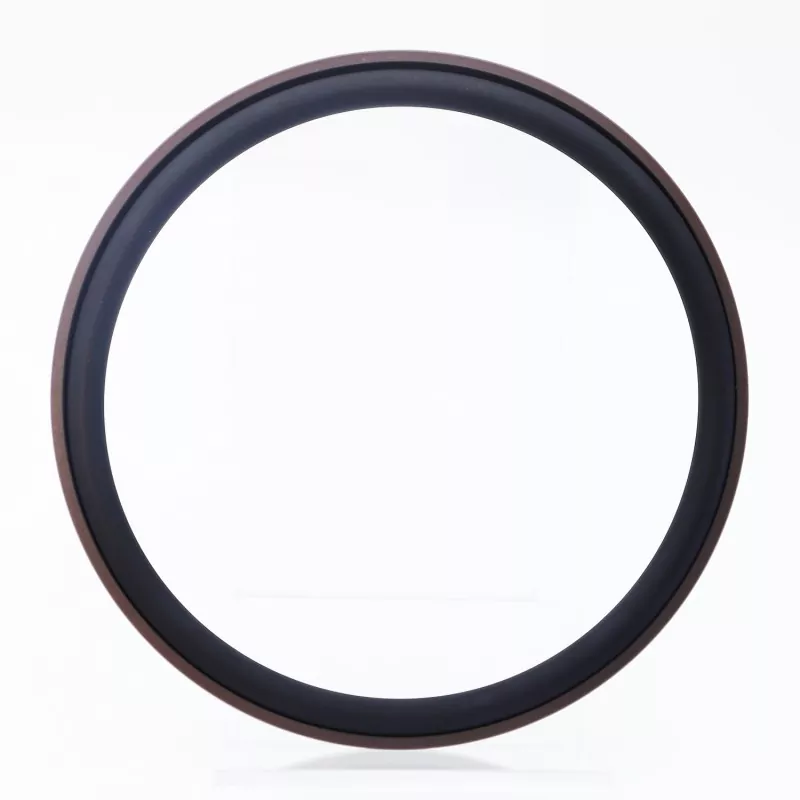

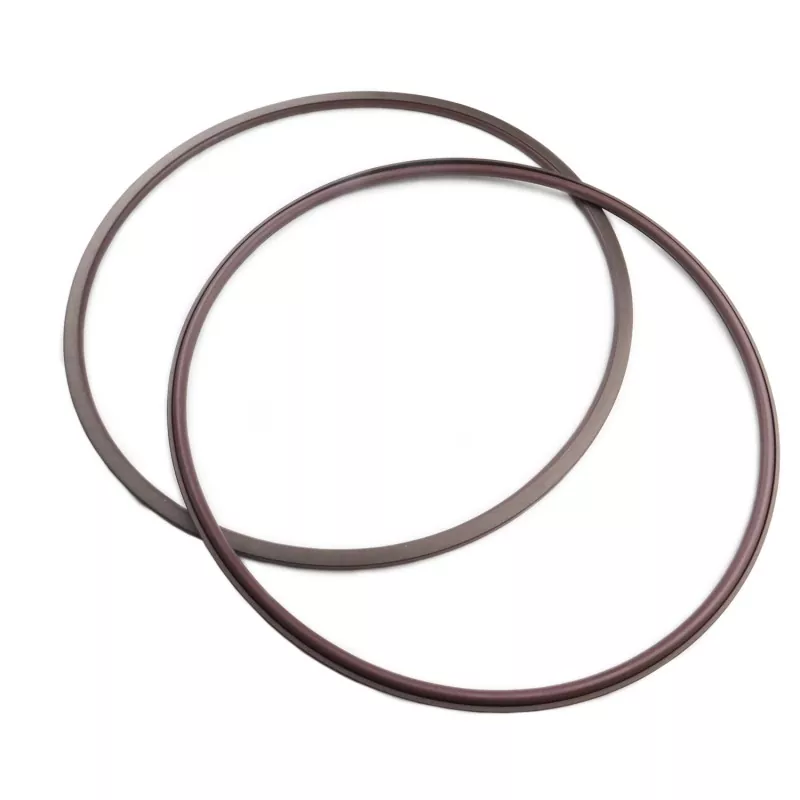

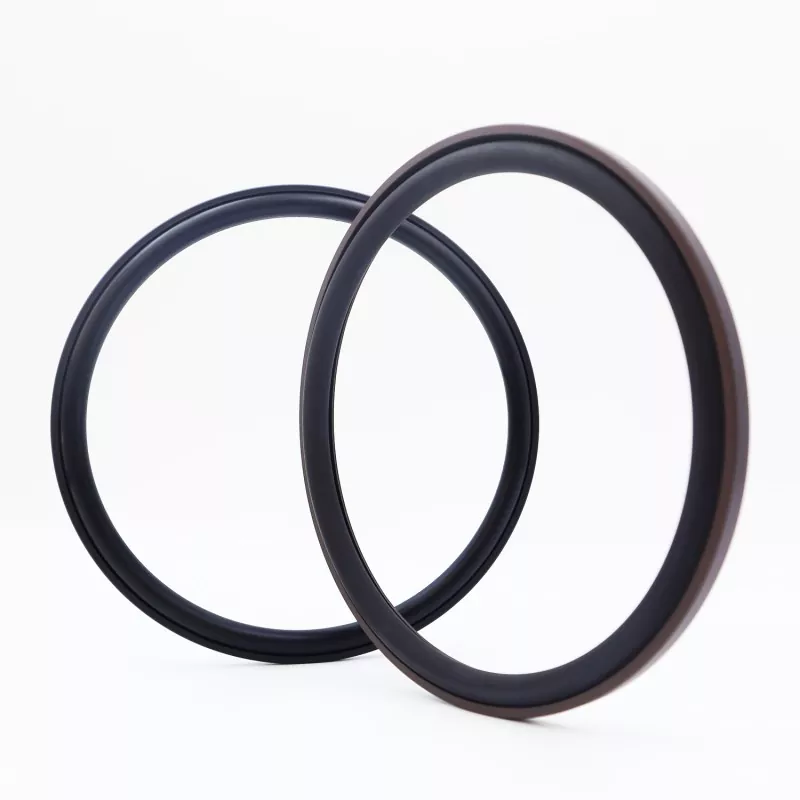

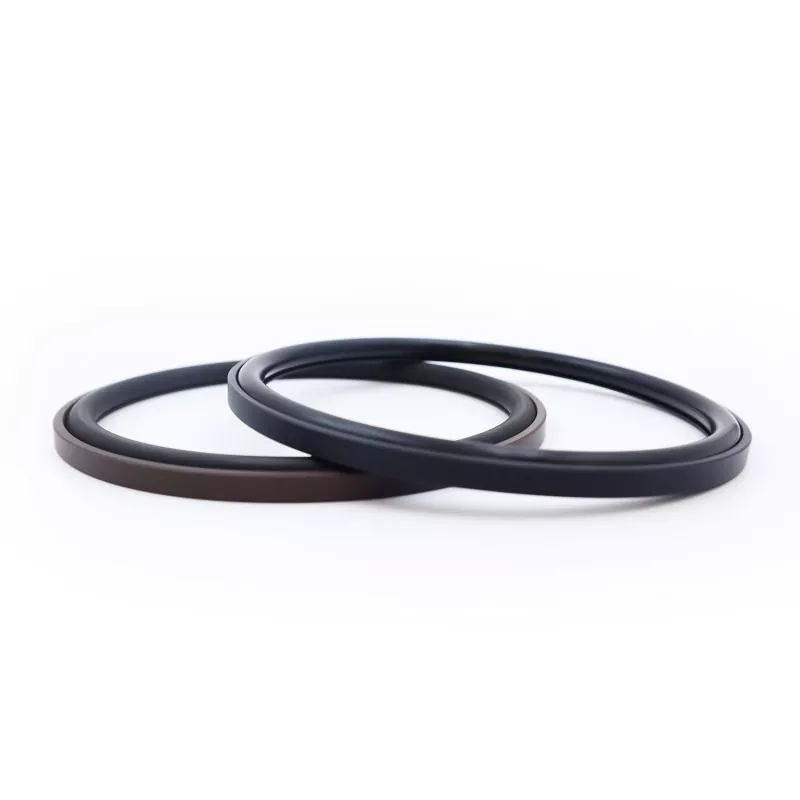

Is éard atá sa Séala Comhcheangailte Céim Aiseach ná fáinne séalaithe dronuilleach déanta as PTFE líonta agus O-fáinne rubair; tá sé deartha le haghaidh feidhmeanna séalaithe statacha aontreocha, mar shampla rónta aiseach (aghaidh deiridh) agus flange. Tá saol seirbhíse fada aige, feidhmíocht séalaithe den scoth, friotaíocht le brú ard agus ultra-ard, agus lorg struchtúrach dlúth; tá sé oiriúnach freisin d'iarratais séalaithe brú uisce. Tá sé ar fáil i dhá leagan: RC2871-A (le haghaidh brú inmheánach) agus RC2871-B (le haghaidh brú seachtrach).
Baintear amach séalaithe éifeachtach tríd an bhfórsa greim leanúnach a ghintear trí réamh-chomhbhrú an O-ring, ag soláthar éifeacht séalaithe féin-fhuinnimh nuair a fheabhsaíonn feidhmíocht séalaithe de réir mar a mhéadaíonn an brú meánach. Coscann an dearadh flanged ar thaobh an fháinne séalaithe go héifeachtach easbhrúite O-ring, rud a ligeann dó coinníollacha ardbhrú agus ultra-ard-bhrú a láimhseáil go héasca agus é fós ag luí le timpeallachtaí séalaithe brú uisce.
|
Brú (MPa) |
Teocht (°C) |
Luas (m/s) |
Meánach |
|
≤300 |
-35 go +100 (le NBR O-ring) |
- |
Ola hiodrálacha, eibleacht, uisce, etc. |
|
-20 go +200 (le FKM O-ring) |
Tá an séala seo comhdhéanta de fháinne séalaithe PTFE dronuilleach agus fáinne O; soláthraíonn an fáinne O réamh-chomhbhrú, rud a ghintear an fórsa clampála a theastaíonn chun séala a bhaint amach. Faoi bhrú, méadaíonn an fórsa clampála seo - rud a chiallaíonn dá airde an brú, is amhlaidh is fearr an fheidhmíocht séalaithe. A bhuíochas le dearadh flange taobh an fháinne slipper, cuirtear cosc ar an O-fáinne easbhrúite, rud a ligeann don séala ardbhrú a sheasamh.
Tá na sonraíochtaí uile laistigh den raon paraiméadar ar fáil.
|

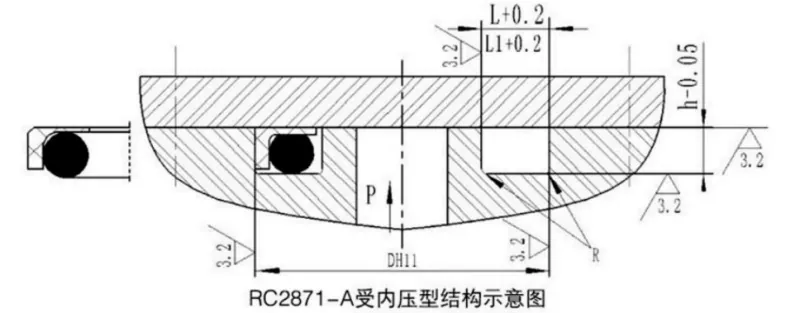

Raon trastomhas seachtrach D H11 |
Doimhneacht groove h-0.05 |
Leithead groove L+0.2 |
Leithead groove L1 + 0.2 Brú > 80 MPa |
Ga cúinne Rmax |
Trastomhas sreang O-fáinne dhéanamh |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500–1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Tá na sonraíochtaí uile laistigh den raon paraiméadar ar fáil.
|

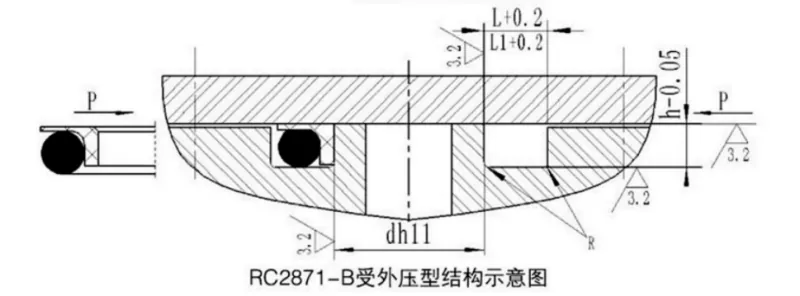

Raon trastomhas istigh dh11 |
Doimhneacht groove h-0.05 |
Leithead groove L+0.2 |
Leithead groove L1 + 0.2 Brú > 80 MPa |
Ga cúinne Rmax |
Trastomhas sreang O-fáinne dhéanamh |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500–1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
