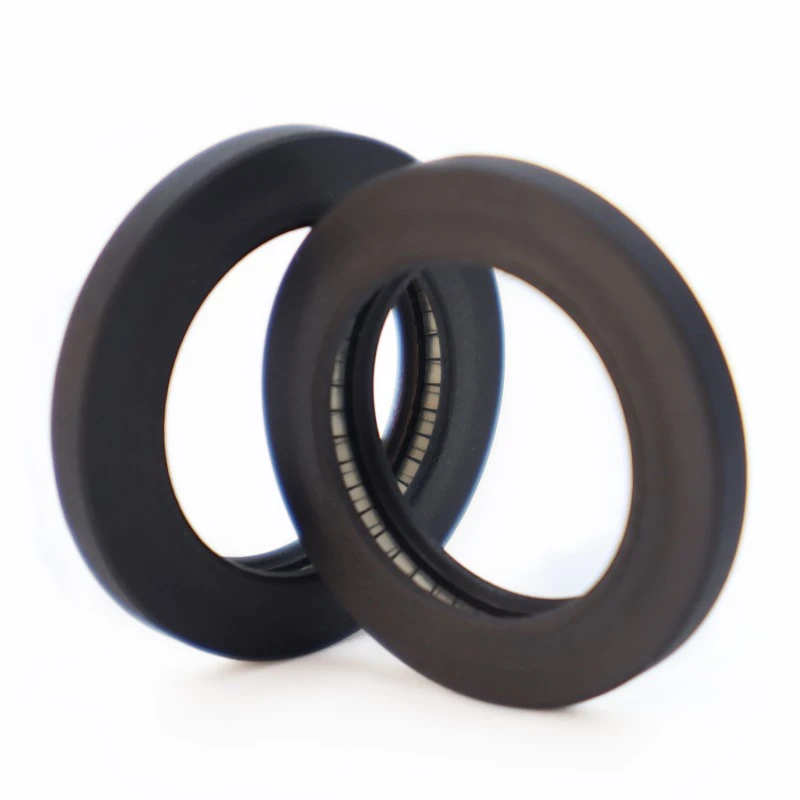

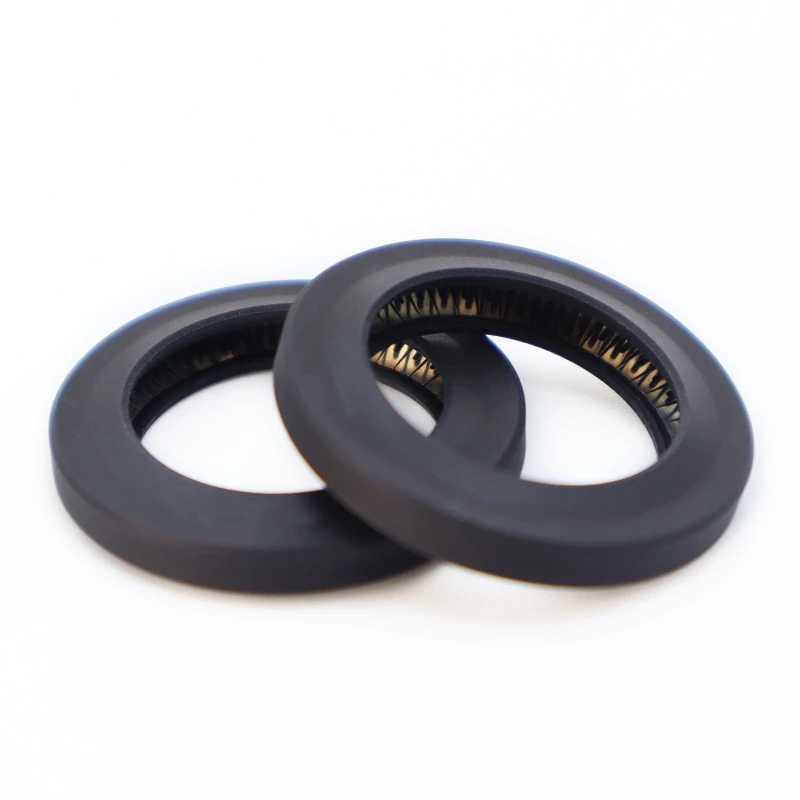

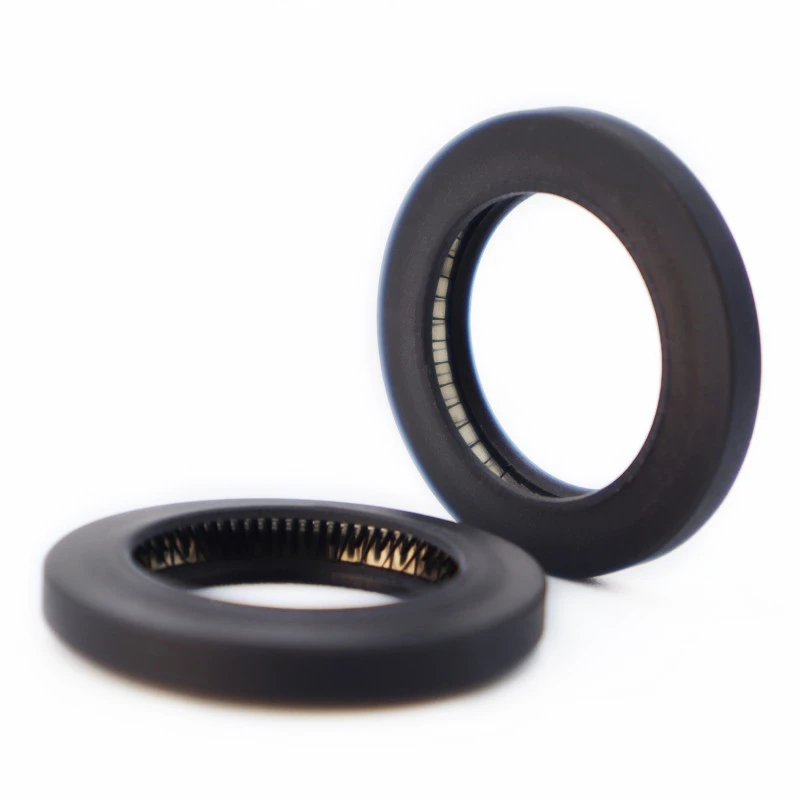

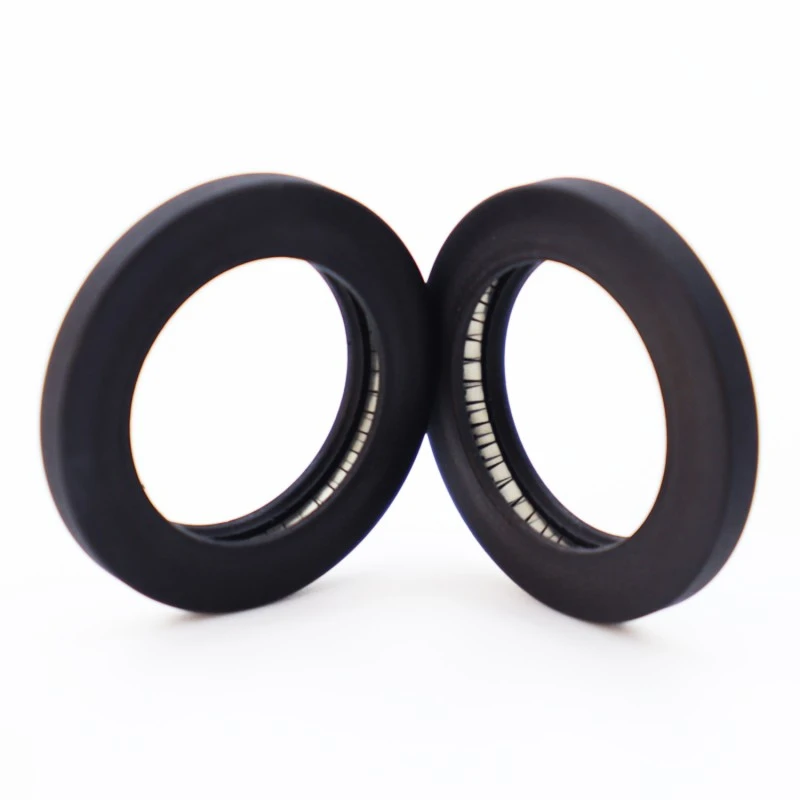

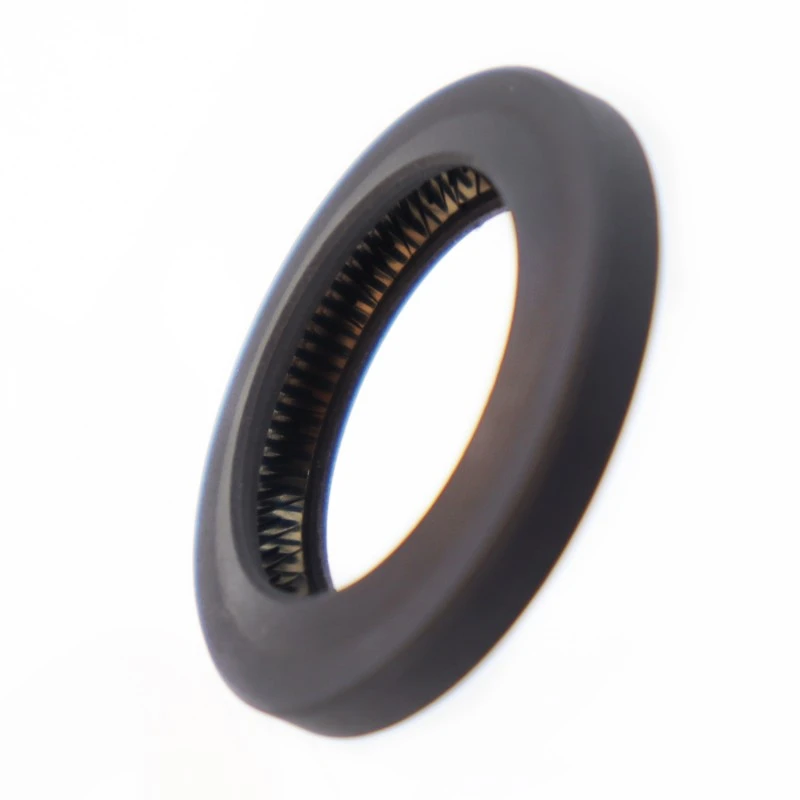

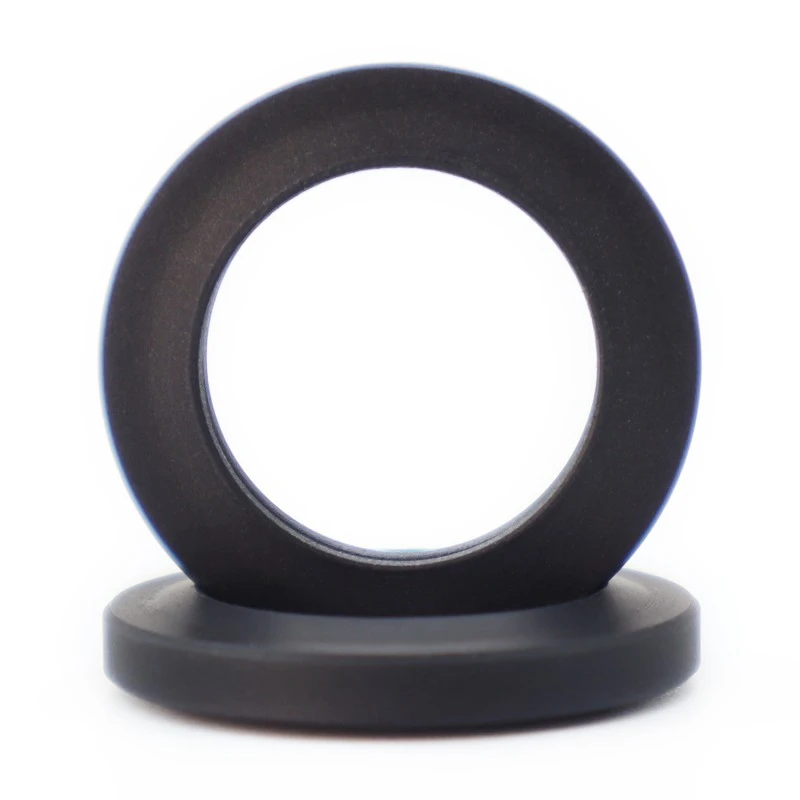

Is éard atá sa séala RC2876 earrach cruach dhosmálta agus plaisteach ardfheidhmíochta. Is féidir leis an earrach cruach dhosmálta a bheith ina earrach V-chruthach nó O-chruthach. Agus RC2876-B á úsáid, ní mór an t-ábhar elastomer cuí a roghnú.
Coinníollacha oibriúcháin is infheidhme (níor cheart go dtarlódh fíorluachanna ag an am céanna)
|
Brú (MPa) |
Luas (m/s) |
Teocht (°C) |
Meánach |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Gach leacht, ceimiceán agus gás |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Roghnú Ábhar
1. Is féidir na hábhair O-fáinne a ghabhann leis a roghnú ó: R01 rubair nítríle (NBR), R02 Fluororubber (FKM), etc.
2. Ábhair fáinne séalaithe: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Is féidir spriongaí cruach dhosmálta a roghnú as spriongaí O-chruthach agus spriongaí V-chruthach.
Sampla ordú
RC2876-40-PTFE4+V: Is é 40 trastomhas seachtrach groove brú istigh, is é PTFE4 an t-ábhar fáinne séalaithe, is é an earraigh earrach V-chruthach.
RC2876-B-40-PTFE4+R02 : Is é 40 trastomhas seachtrach groove brú istigh, is é PTFE4 an t-ábhar fáinne séalaithe, tá O-fáinne meaitseáilte déanta as fluororubber.
Nóta: Má tá raon sínte ag teastáil, bain úsáid as uimhir na sraithe.
Tábla Sonraíochtaí (Tá gach sonraíochtaí laistigh den raon paraiméadar ar fáil)
|
Sraithuimhir |
Sraithuimhir |
Raon caighdeánach DH11 |
Raon feidhme leathnaithe DH11 |
Doimhneacht groove h-0.05 |
Leithead groove L+0.2 |
Coirnéil chothromú Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
