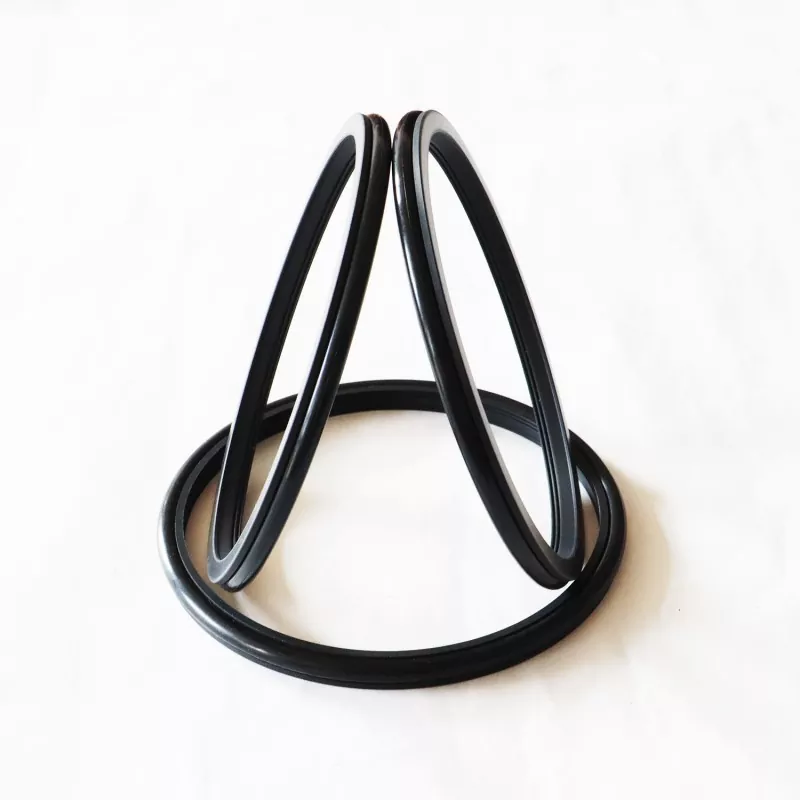

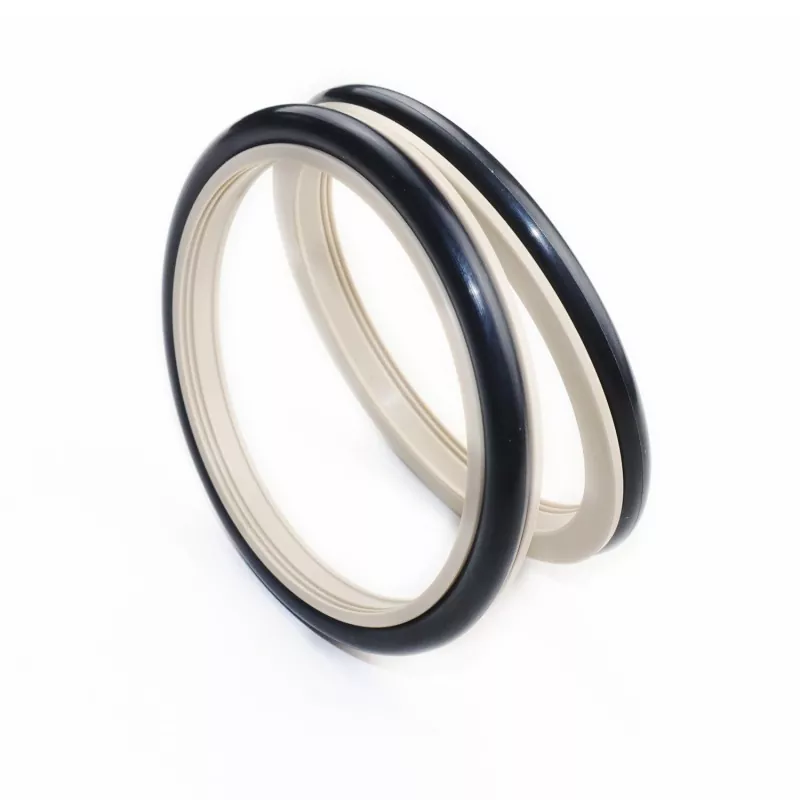

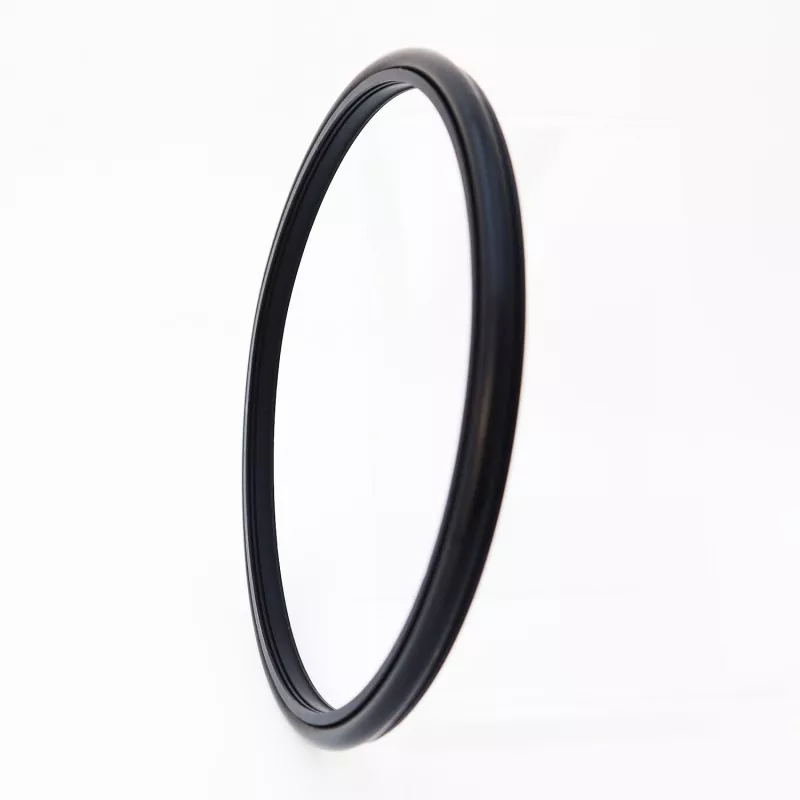

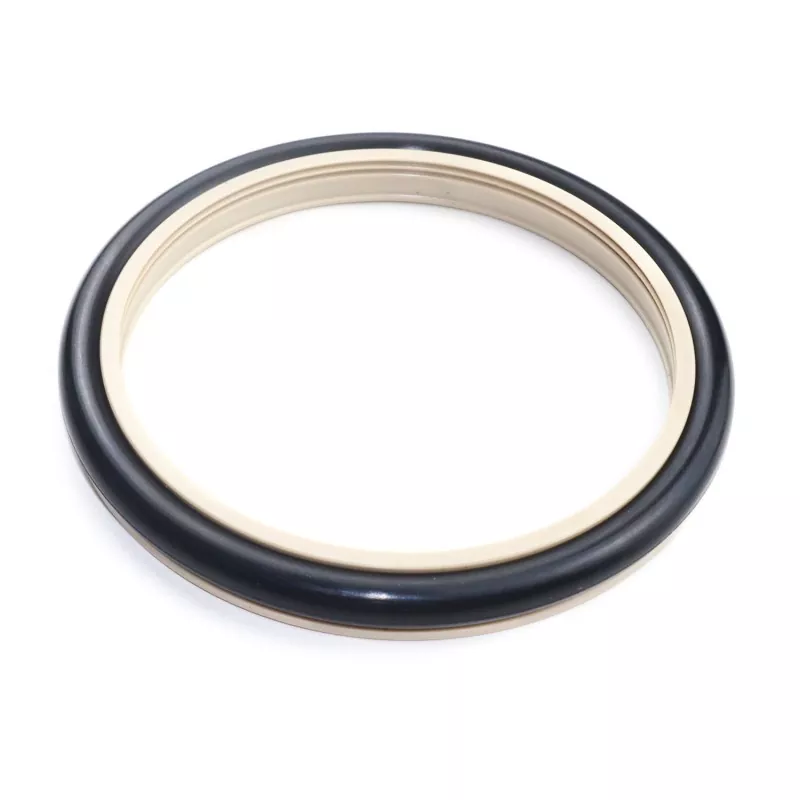

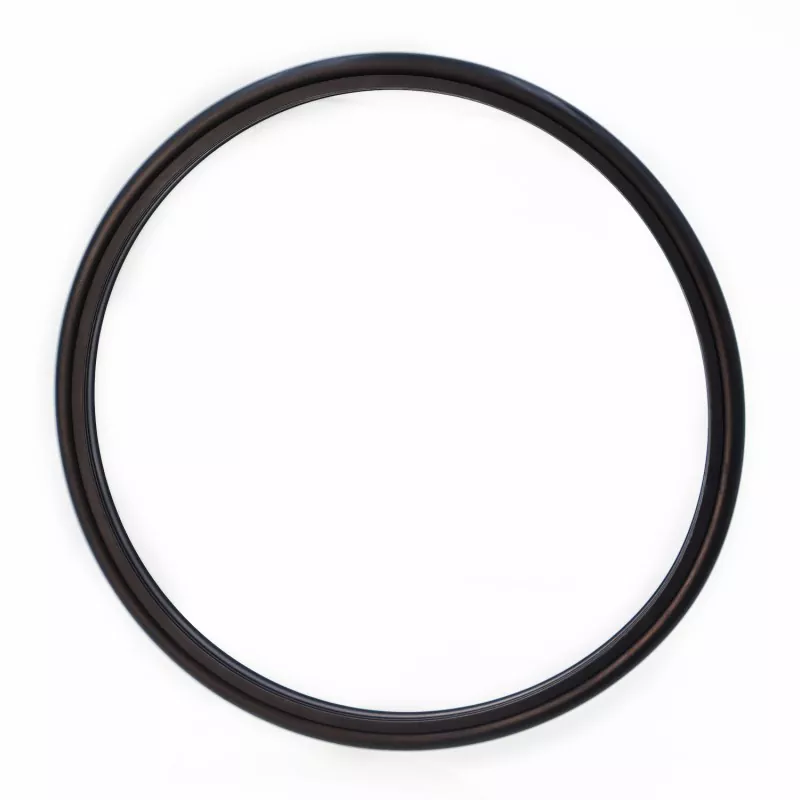

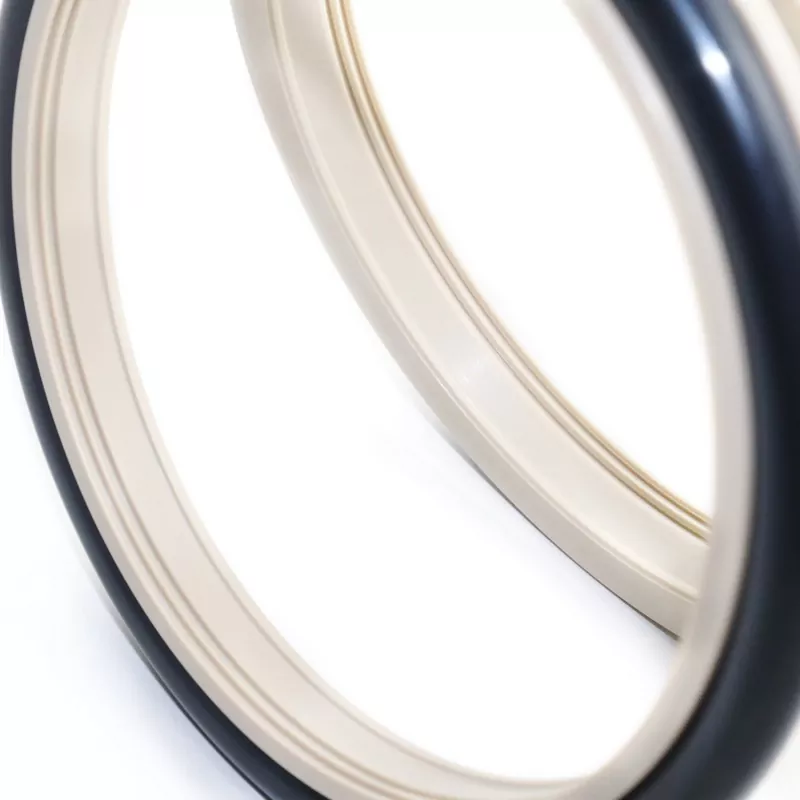

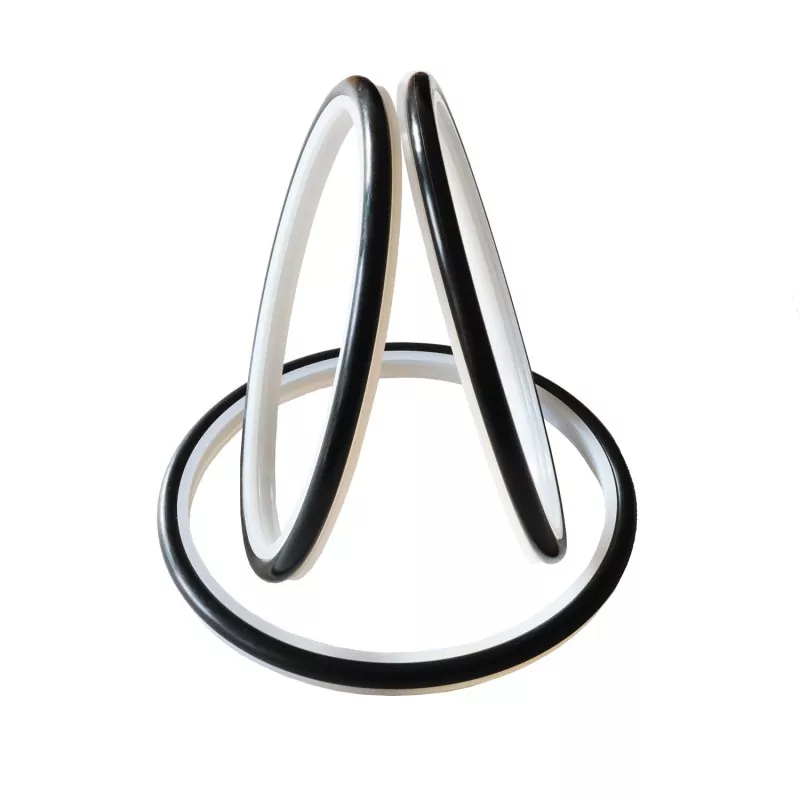

Is éard atá sa séala ilchodach serrated treisithe (róin sciodair stroighne) le haghaidh slata loine (seaftaí) fáinne séalaithe serrated atá deartha go speisialta déanta as plaisteach innealtóireachta ardfheidhmíochta agus fáinne O-rubair; tá sé oiriúnach le haghaidh séalaithe aontreoch in iarratais hiodrálacha cómhalartacha agus rothlacha. Úsáidtear go príomha é i gcaidéil plunger, caidéil láibe, uirlisí druileála scriú, rigí druileála, trealamh taiscéalaíochta ola, gléasraí meascáin coincréite, agus níos mó.
I measc na bpríomhghnéithe tá saol seirbhíse fada, cuimilte íseal, feidhmíocht séalaithe den scoth, dearadh dlúth, agus éasca le suiteáil, úsáid agus cothabháil. Cinntíonn dearadh optamaithe phróifíl agus tiús na liopaí séalaithe go ndéantar séalaithe éifeachtach fiú nuair a bhíonn sé faoi lé meáin gharbh cosúil le sciodar stroighne.
Nuair a úsáidtear é le meáin cosúil le láib, moltar ramhar bealaithe a instealladh idir an dá chéim séalaithe (nó níos mó).
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas (m/s) |
Meánach |
|
|
Tairiscint chómhalartach |
Tairiscint rothlach |
|||
|
≤100 |
-35 go +100 (le NBR O-ring) |
≤6 |
≤2 |
Uisce, láib, amhola, ola hiodrálacha, eibleacht |
|
-20 go +200 (le FKM O-ring) |
||||
1. Áirítear le hábhair chomhoiriúnacha O-fáinne: R01 Nítríle Rubber (NBR), R02 Fluororubber (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE4; Áirítear le hábhair eile atá ar fáil PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Múnla Ordaithe: RC2061-80*91.7*7.6-PTFE4-R01 (Samhail - Trastomhas seafta * Trastomhas Groove * Leithead Groove - Cód Ábhar)
Tá méideanna laistigh den raon paraiméadar sonraithe ar fáil.
|

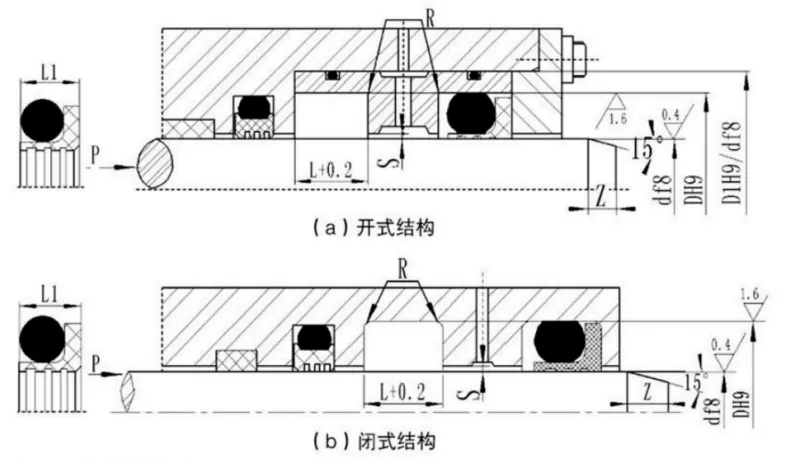

Raon trastomhas seafta Cineál caighdeánach d f8 RC2061 |
Raon trastomhas seafta Trom-dleacht d f8 RC2061-Z |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Leithead róin L1 |
Ga cúinne Rmax |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trasghearradh trasghearrtha O-fáinne |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nóta: 1. Maidir le trastomhais seafta ≤30 mm, moltar dearadh groove oscailte.
2. Maidir le hiarratais ina saothraítear rónta rothlacha, ba cheart go mbeadh cruas dromchla an seafta rothlach HRC ≥58.
3. I gcás brúnna níos mó ná 30 MPa, moltar feistiú H8/f8 don bhearna easbhrúite.
