Struchtúr Suiteála agus Riachtanais
1. Ábhar seafta: Úsáidtear go coitianta cruach carbóin agus cruach dhosmálta. Le haghaidh luas ard, cuirtear chrome plating i bhfeidhm ar an dromchla, HRC40-45.
2. Dearadh Seafta Rothlach agus Grooves: Ba chóir go mbeadh an dromchla seafta réidh agus saor ó burr. Is féidir le marcanna meaisínithe bíseach éifeacht caidéalaithe a chruthú, rud a fhágann go bhfuil sceitheadh ann. Moltar limistéar gléasta an tséala ola a thalamh go garbh dromchla Ra0.1-0.5µm, ag éirí níos míne le luas méadaithe. Ar mhaithe le héascaíocht a shuiteáil agus a dhíchóimeáil, ní mór an seafta agus na grooves a dhearadh le chamfers nó imill chothromú Féach Fíoracha 1 agus 2.
|
Airde séalaithe b |
b1(0.85xb) mm |
b2(b+0.3) mm |
r uas. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Fíor 1. Dearadh chamfer groove
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130–240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800–1250 |
d-18.0 |
16 |

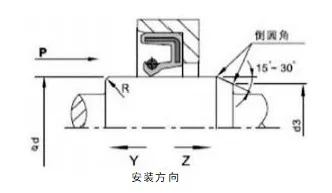

Fíor 2 Dearadh chamfer an seafta rothlach

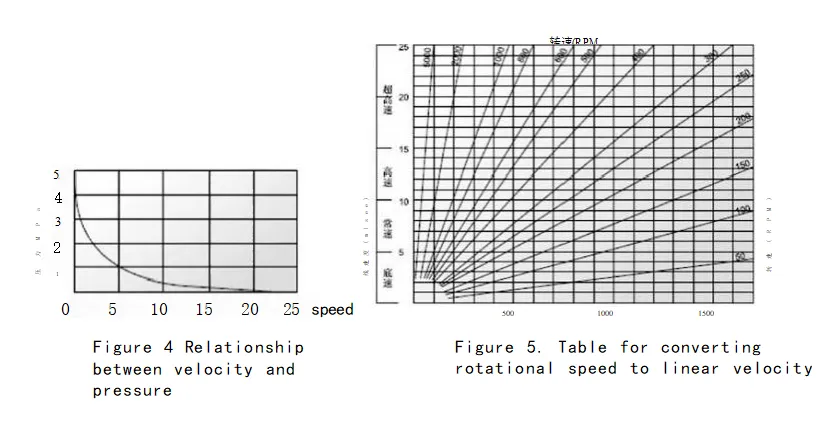

Fachtóirí a dhéanann difear do fheidhmíocht rónta liopaí seafta rothlacha
Tá mórán fachtóirí ann a théann i bhfeidhm ar an éifeacht séalaithe. Seachas an tséala ola féin, amhail a ábhar agus a struchtúr, bíonn tionchar díreach ag fachtóirí eile cosúil le meán, teocht, brú, lubrication, luas agus roughness dromchla ar an éifeacht séalaithe, agus is minic a idirghníomhaíonn na fachtóirí seo lena chéile. Tá na cairteacha seo a leanas le haghaidh tagartha úsáideora amháin.

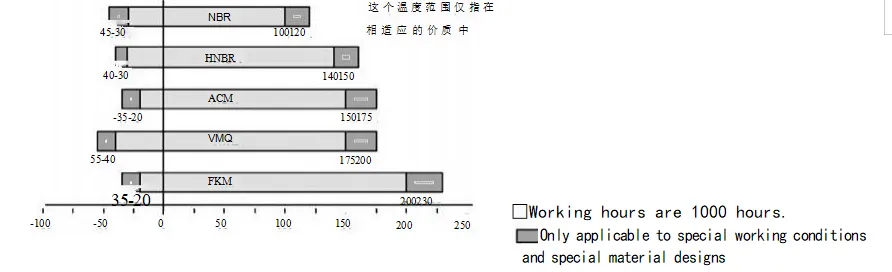

Fíor 3. Éifeacht teochta ar shéala ola
Suiteáil: Is réamhriachtanas é suiteáil chúramach chun rónta ola a fheidhmiú i gceart.
|
Léaráid suiteála (suiteáil cuas) |
||
|
Modh suiteála ceart |
Coinníollacha oibre is infheidhme |
Modh suiteála mícheart |
|
|
Níl an modh seo infheidhme ach amháin nuair a bhíonn aghaidh deiridh an tséala ola agus aghaidh deireadh na cuas sreabhán. Nuair a bhíonn an trealamh brú ag feidhmiú go tapa, ní mór an séala ola a bheith suite i gceart; ar shlí eile, d'fhéadfadh mí-ailíniú tarlú. |
|
|
|
Tá an dearadh seo oiriúnach do chásanna ina bhfuil aghaidh deiridh an tséala ola níos ísle ná aghaidh deireadh na cuas. Fiú amháin le brú tapa, is féidir an tséala ola a shuíomh go maith fós. Mar sin féin, níl an suíomh gathacha ag an gcineál seo daingneáin, mar sin ní mór cruinneas áirithe a bhaint amach d'ingearach aiseach pláta comhréidh agus seafta brú an fheiste brú. |
|
|
|
Tá an modh seo oiriúnach do chásanna ina bhfuil aghaidh deiridh an tséala ola níos ísle ná aghaidh deireadh na cuas. Nuair a bhrúitear sa trealamh go tapa, tá sé ríthábhachtach a chinntiú go bhfuil an séala ola suite i gceart; ar shlí eile, d'fhéadfadh mí-ailíniú tarlú. |
 |
|
|
Níl an modh seo oiriúnach ach le haghaidh cothabhála nó coinníollacha suiteála simplí nuair nach bhfuil trealamh brú ar fáil. Toisc nach féidir brú aonfhoirmeach a bhaint amach le linn na suiteála, tá fadhbanna suiteála éagsúla dosheachanta. Tá sé deartha go príomha chun mí-ailíniú gathacha a chosc le linn na suiteála, rud a d'fhéadfadh an séala ola a dhífhoirmiú, nó chun damáiste a chosc do rubar an chuid cúplála séala ola (ciorcal seachtrach) de bharr sosanna le linn na suiteála. Dá bhrí sin, ní mholtar an modh suiteála seo go ginearálta. |
|

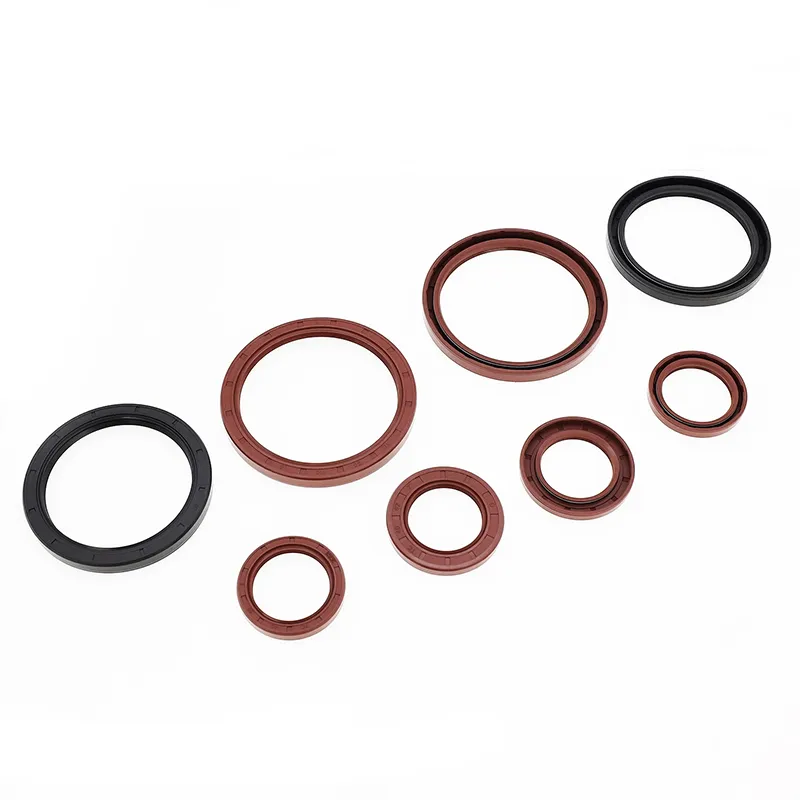

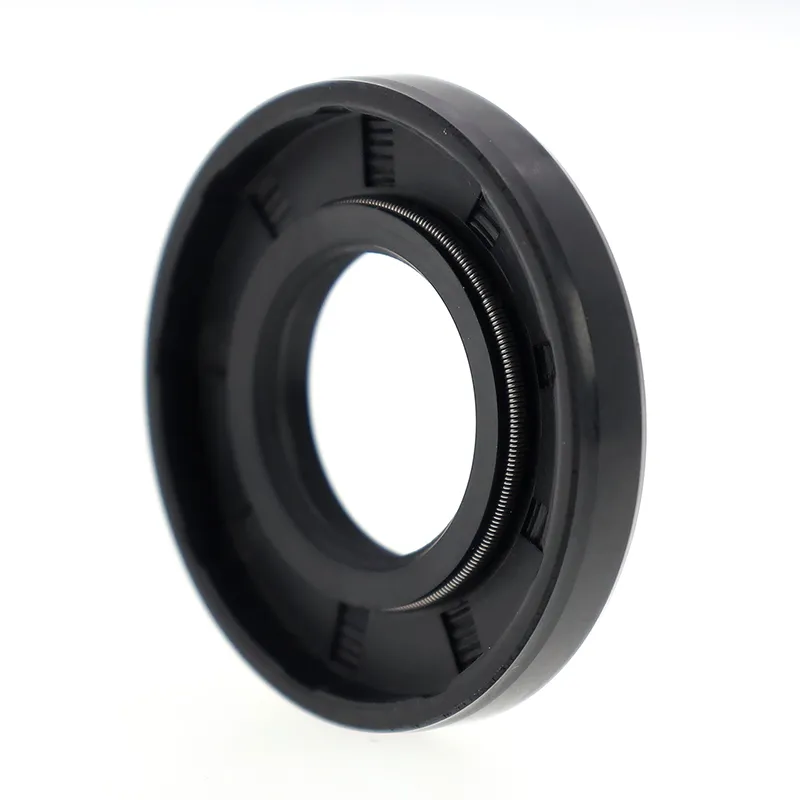

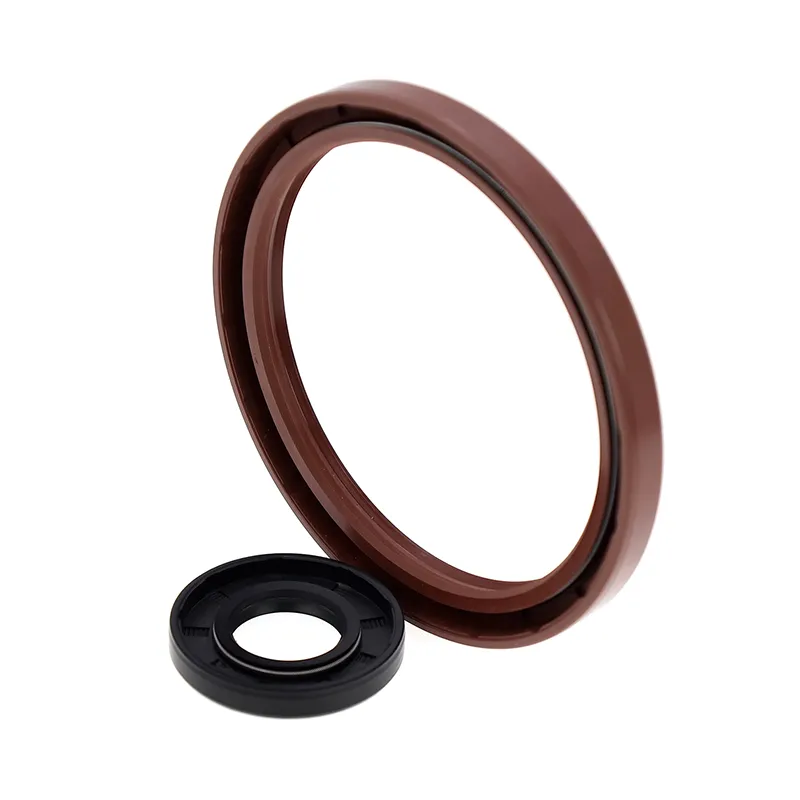

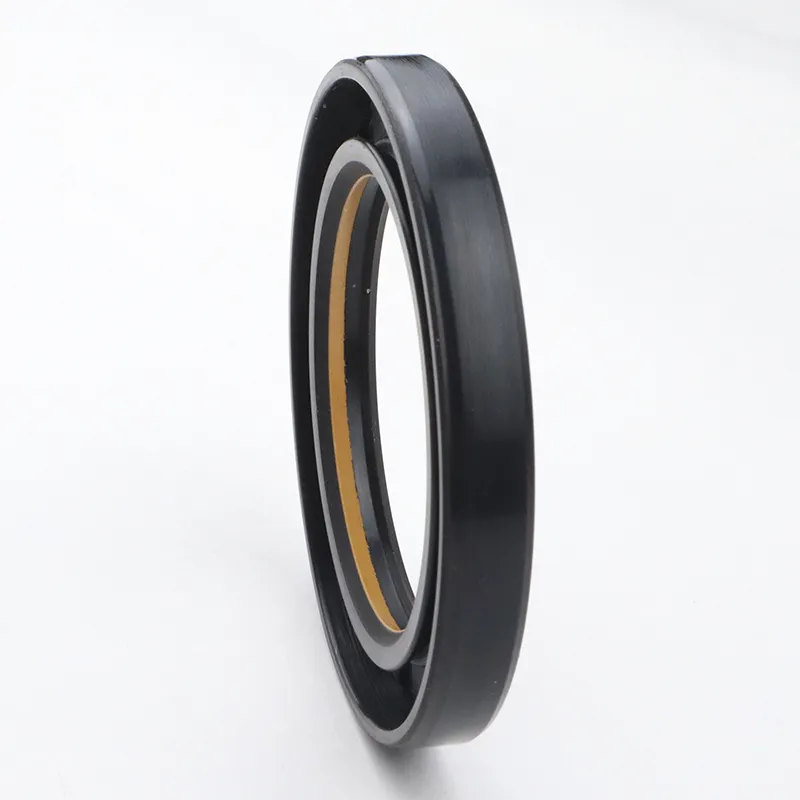

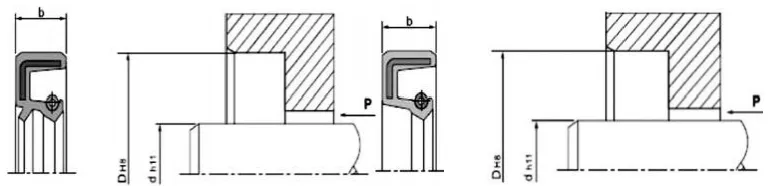

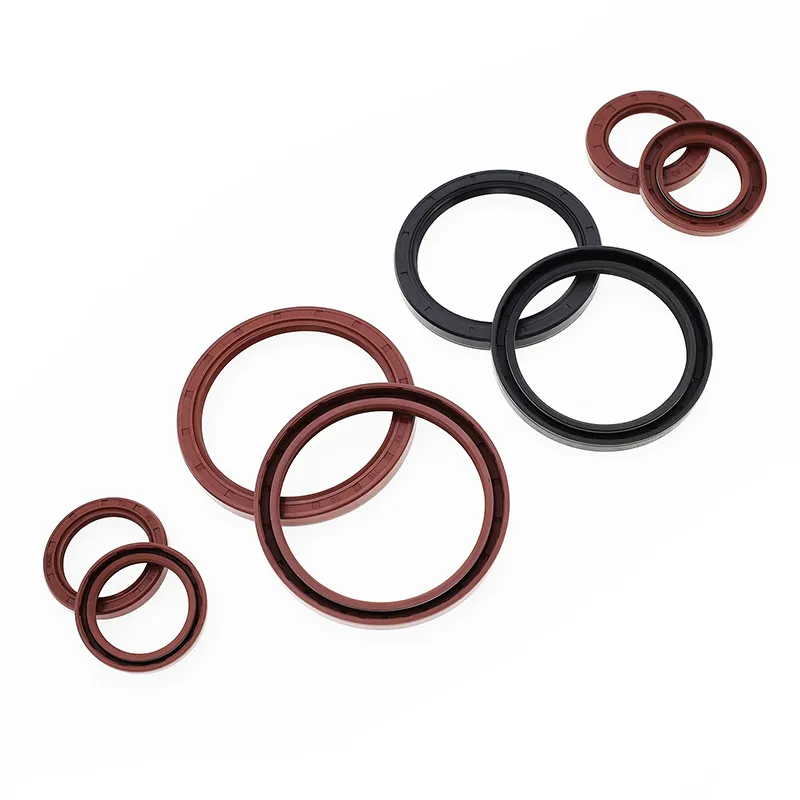

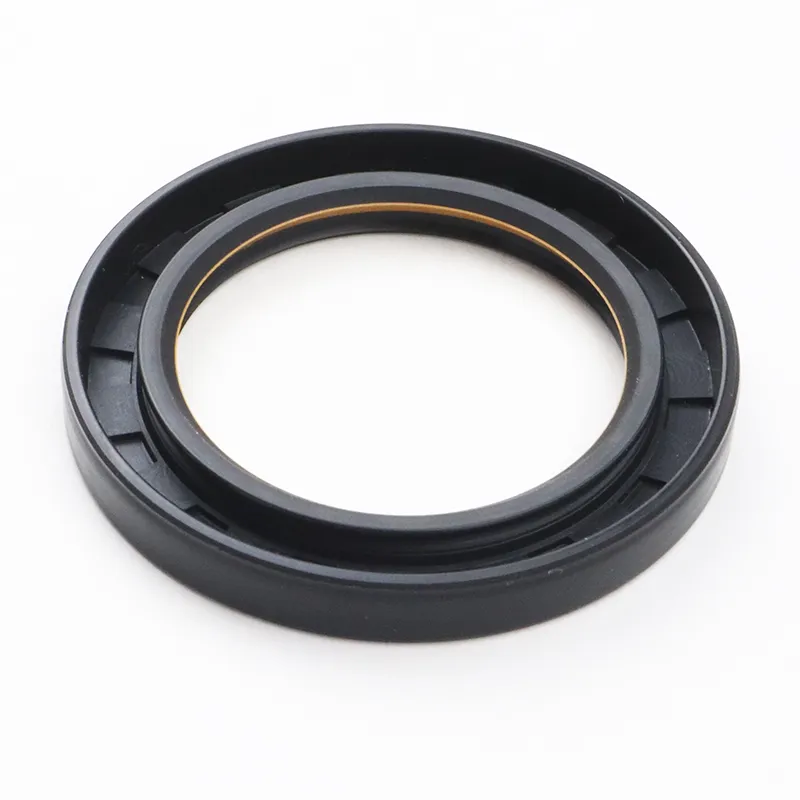

Rónta ola TC/SC/TB/SB

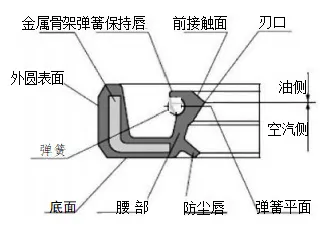

Is éard atá sa dá cheann fráma miotail, earrach, agus comhlacht rubair. Soláthraíonn an fráma miotail tacaíocht, agus cuireann an earrach fórsa gathacha i bhfeidhm ar an liopa ina saothraítear rónta. Tá liopa cúnta dustproof ag samhlacha TC agus TB, atá oiriúnach d'fheidhmchláir ina bhfuil an meán séalaithe ar thaobh amháin agus ina bhfuil deannach ar an taobh eile. Tá ciorcal seachtrach miotail ag samhlacha TB/SB, rud a fhágann go bhfuil an séala ola níos sláine agus níos beaichte laistigh den chuas. Mar sin féin, tá cumas séalaithe an chiorcail sheachtraigh teoranta do mheán slaodacht íseal agus gásach; dá bhrí sin, moltar séalaithe a chur i bhfeidhm ar an gciorcal seachtrach le linn a shuiteáil agus a úsáid.
|
Cruth trasghearrtha |
Múnla |
Iarratas |
Brú |
Teocht |
Luas |
Meánach |
Ábhar |
|
|
TC |
Séalaithe, dustproof |
0.03MPa |
-30~+160 |
20m/s |
Ola bhealaithe agus ramhar |
NBR/FKM + Cruach Carbóin |
|
|
SC |
Séalaithe |
|||||
|
|
TB |
Séalaithe, dustproof |
-30~+100 |
25m/s |
Uisce, ola bhealaithe, ramhar |
NBR + Cruach Carbóin |
|
|
|
SB |
Séalaithe |
Samhail ordaithe TC-d*D*b
|
Sonraíocht |
Sonraíocht |
Sonraíocht |
Sonraíocht |
Sonraíocht |
Sonraíocht |
Sonraíocht |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC- 14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
