Úsáidtear ár bhfáinne treorach séala go forleathan i sorcóirí hiodrálacha, i gcórais neomatacha, i innealra tionsclaíoch agus i réimsí eile. Is féidir linn réitigh saincheaptha a sholáthar de réir riachtanais an chustaiméara chun éifeachtúlacht oibríochta trealaimh agus iontaofacht a shéalú a fheabhsú. De réir tréithe éagsúla, tá an fáinne treorach séala roinnte againn i sraith mhúnla éagsúla.

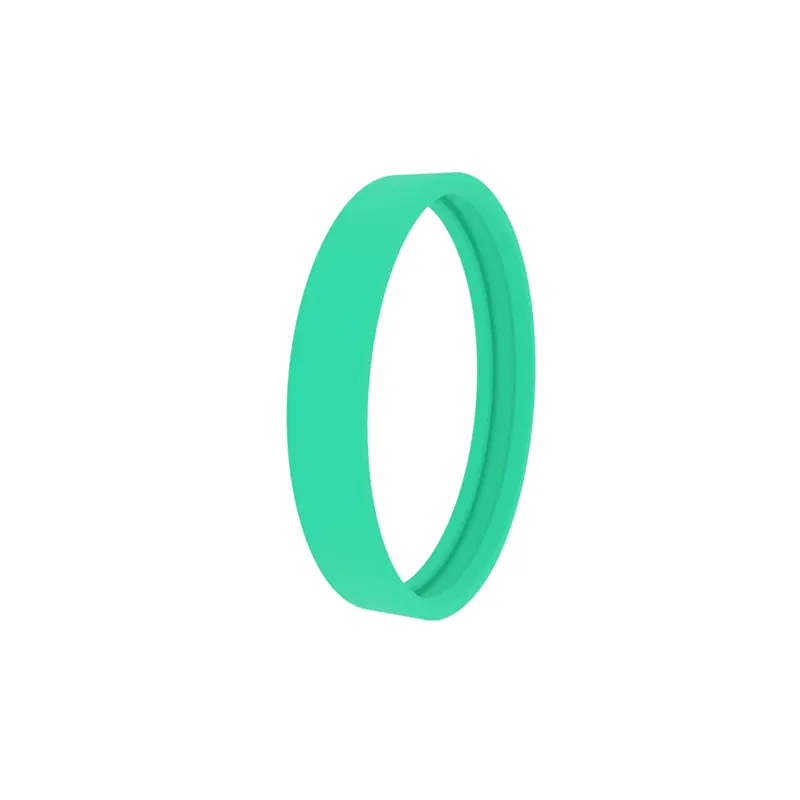

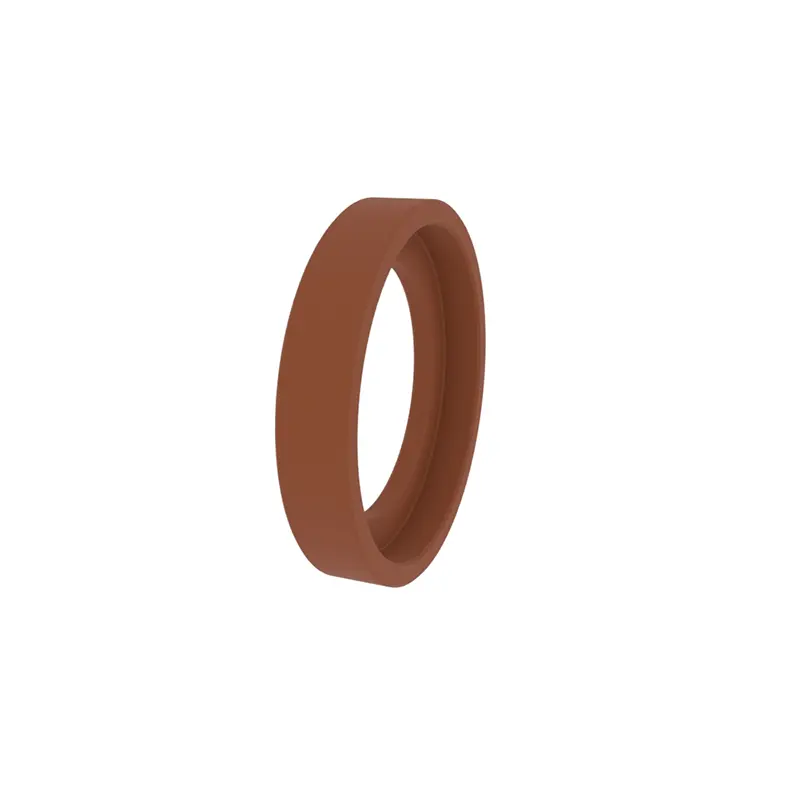

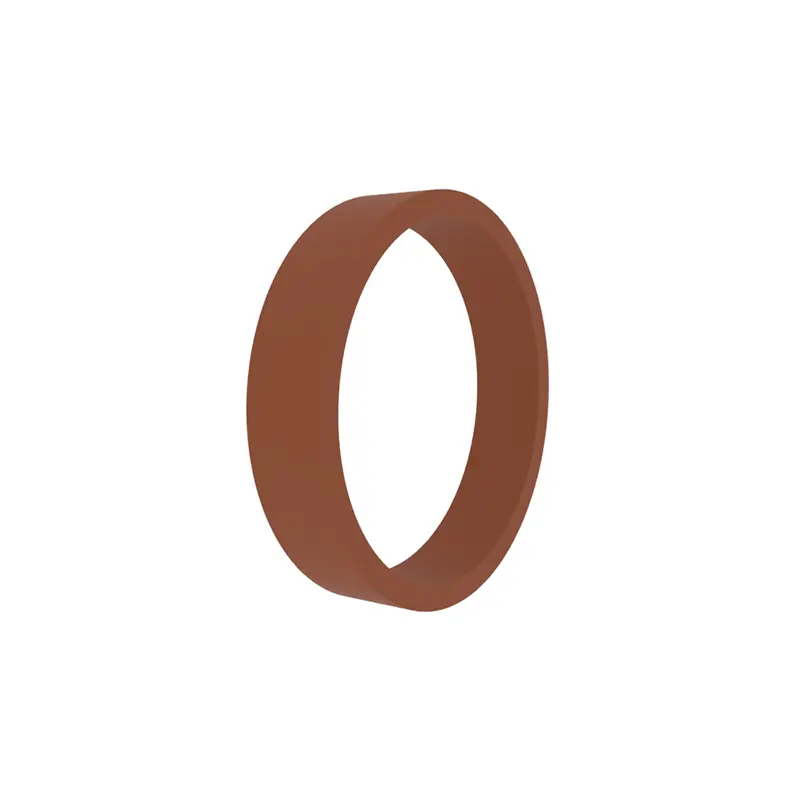

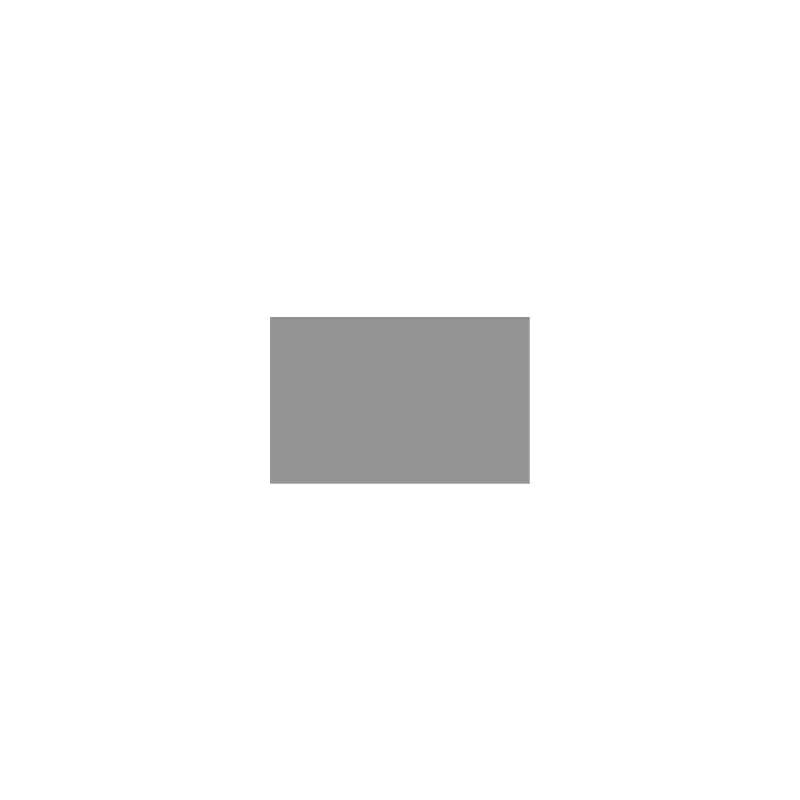

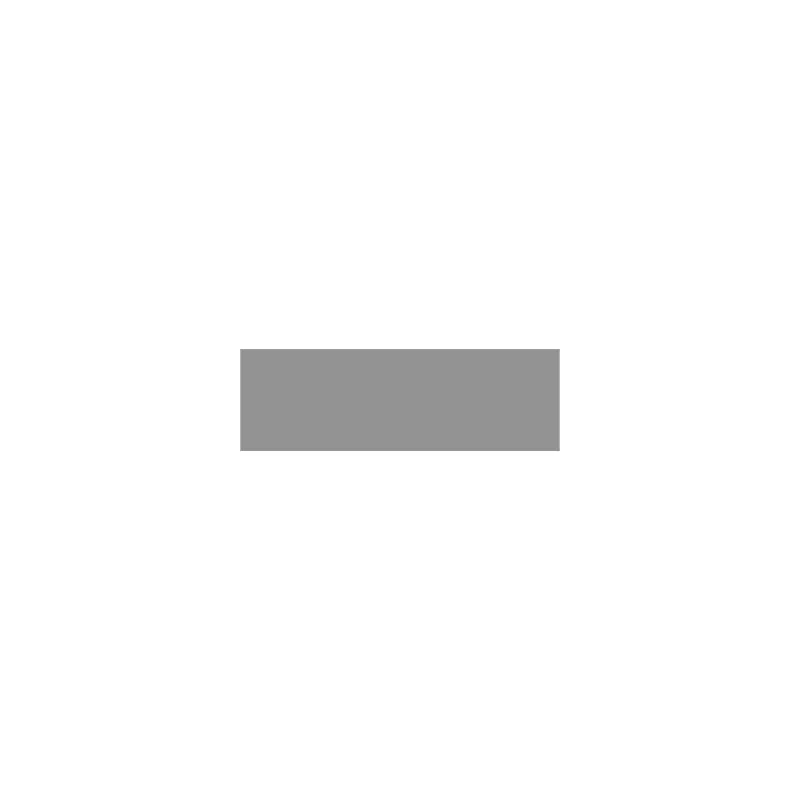

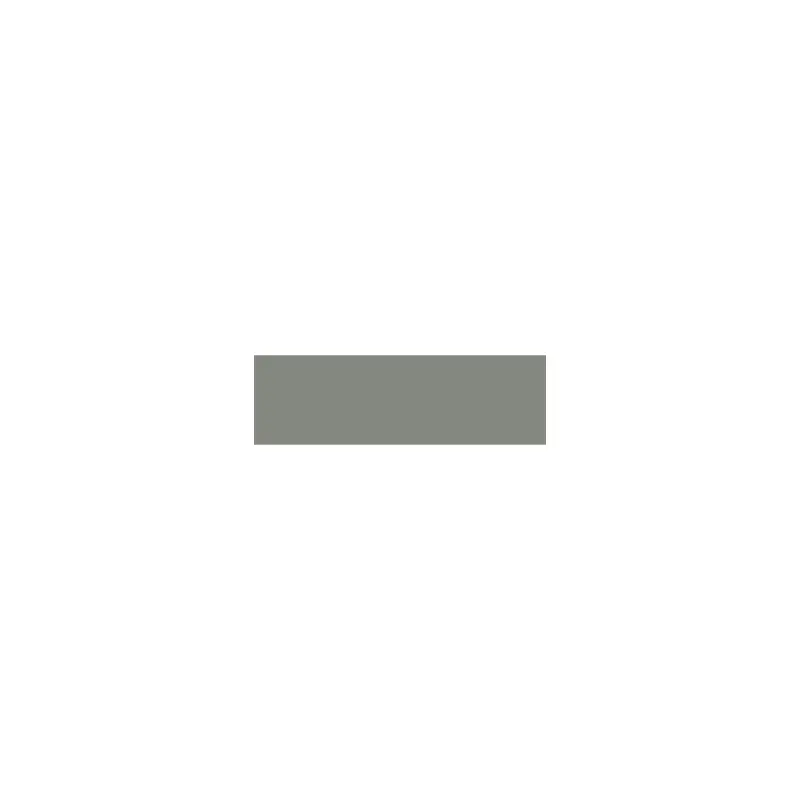

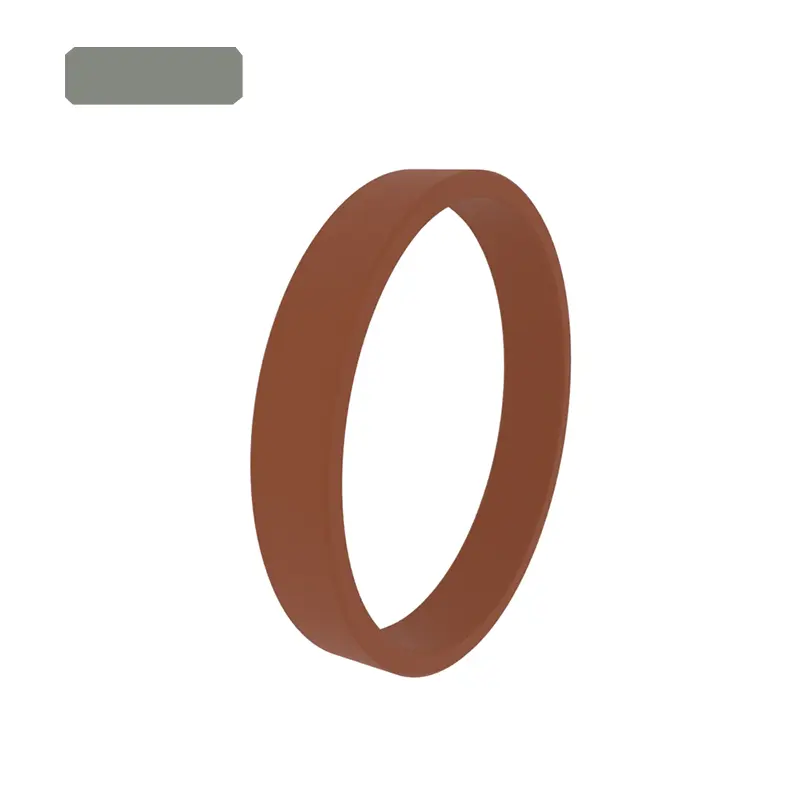

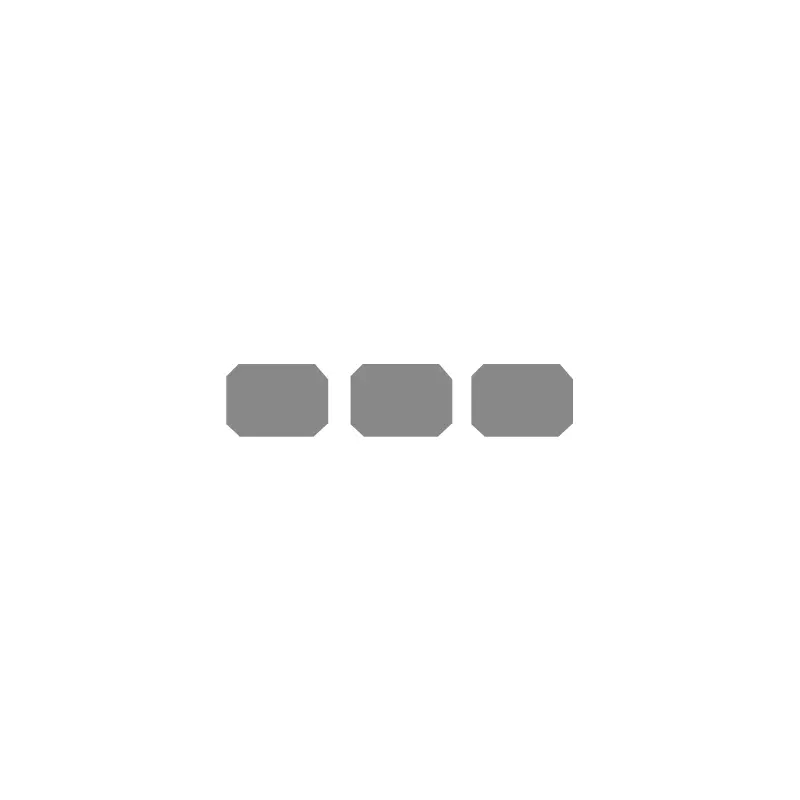

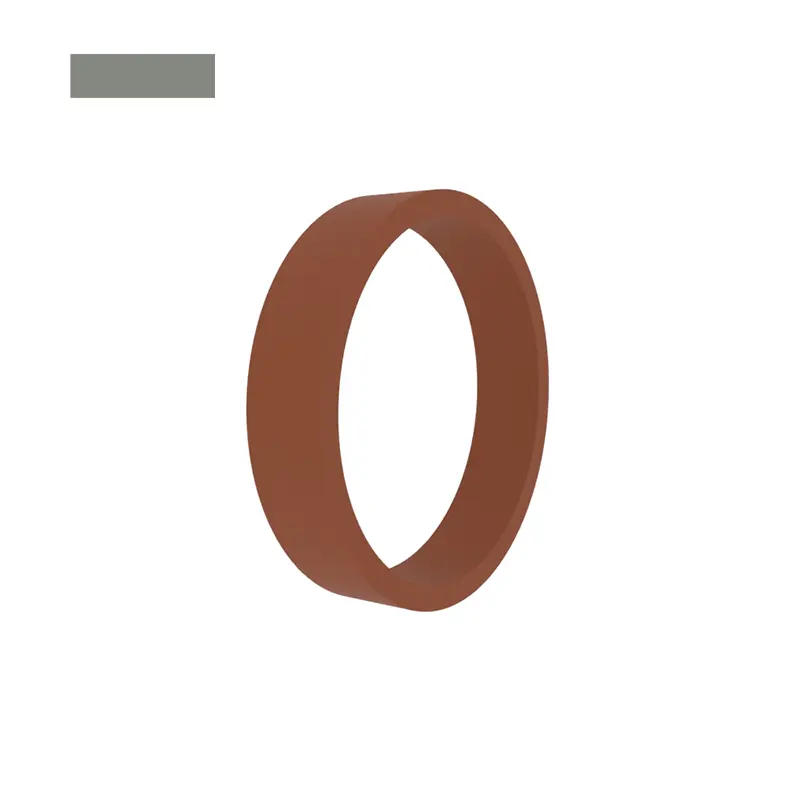

RCF101, RCF102, RCFB102 Tá fáinní treorach caighdeánacha oiriúnach do threoracha loine agus loine slat de shorcóirí. Ní mór an chuid is mó acu a oscailt agus a shuiteáil i ngéibheann dúnta, nó is féidir leo a bheith oscailte.

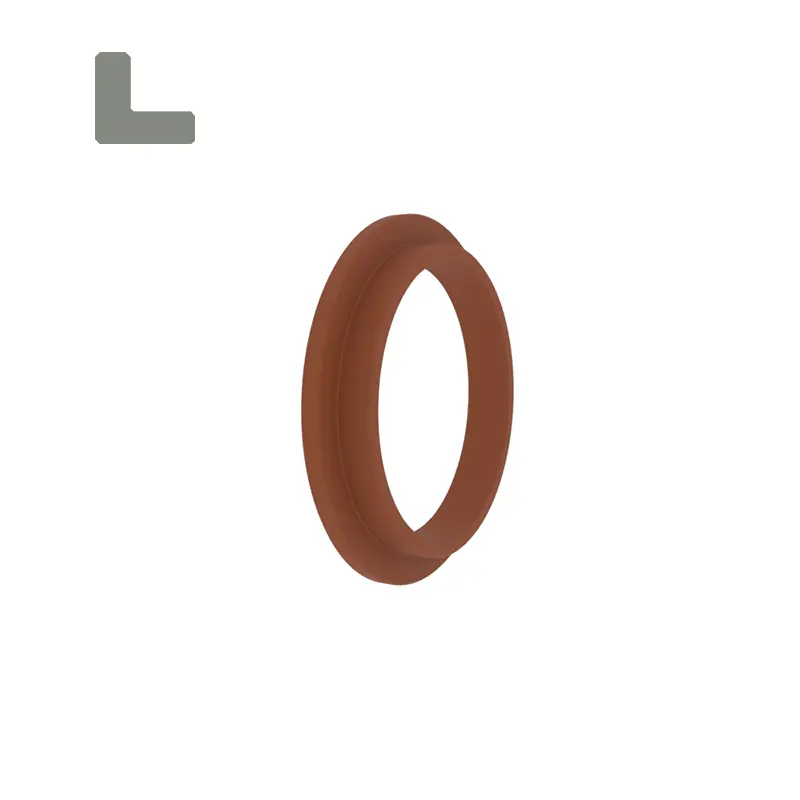

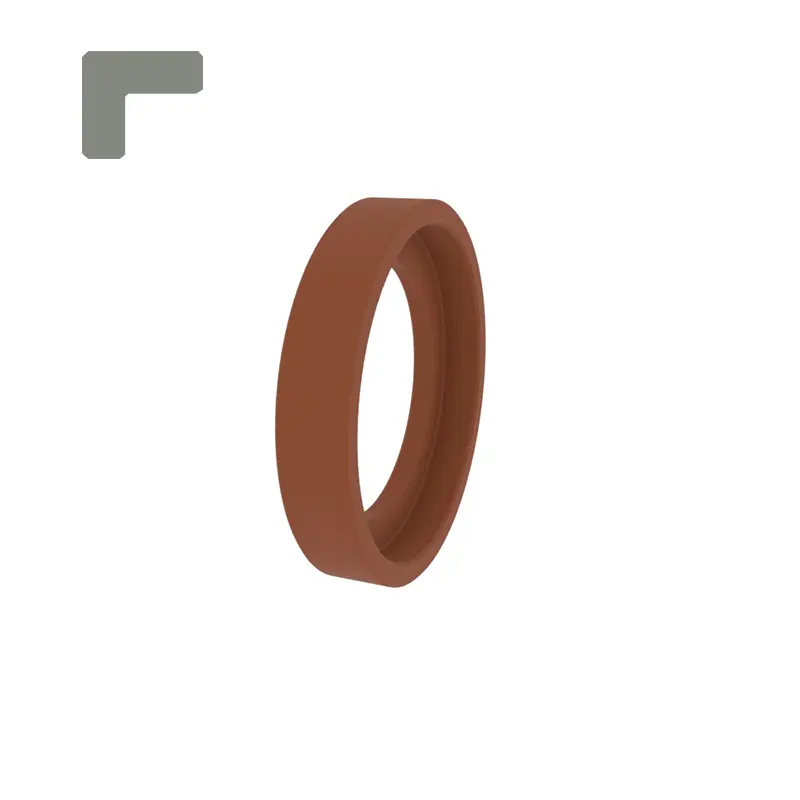

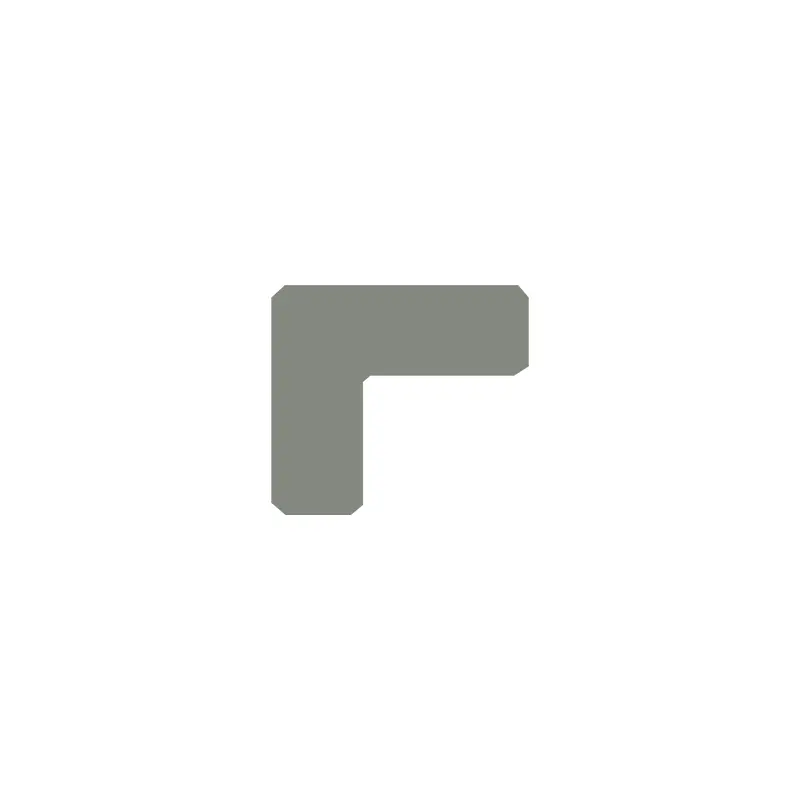

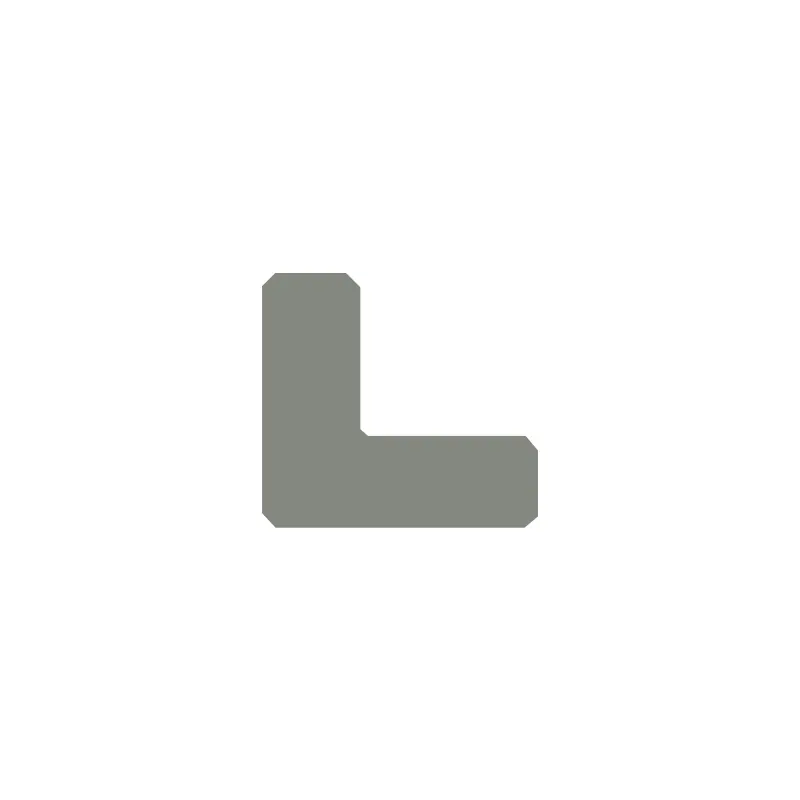

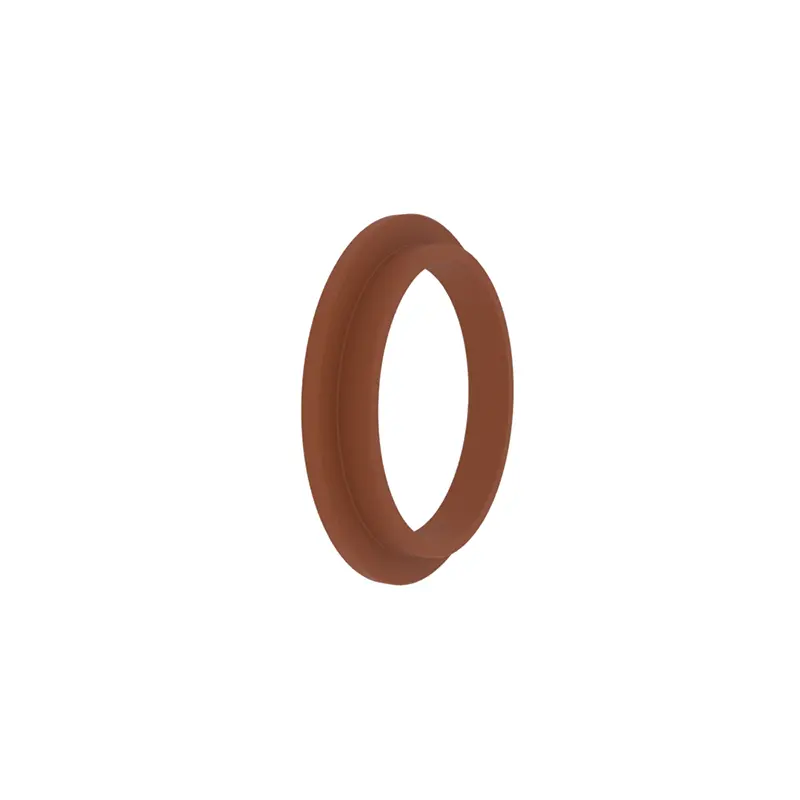

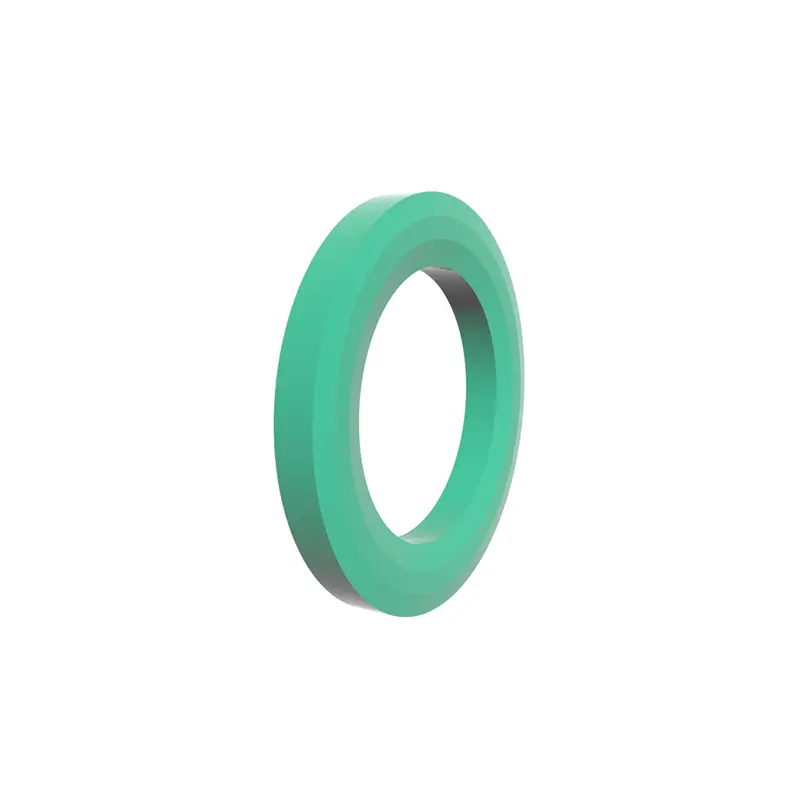

RCF103, RCF104 Tá fáinní treorach caighdeánacha oiriúnach do threoracha loine. Mar gheall ar an dearadh le coirnéil tá feidhmeanna fáinní treorach agus fáinní coinneála aige. Is féidir leis a bheith oscailte nó nach bhfuil.

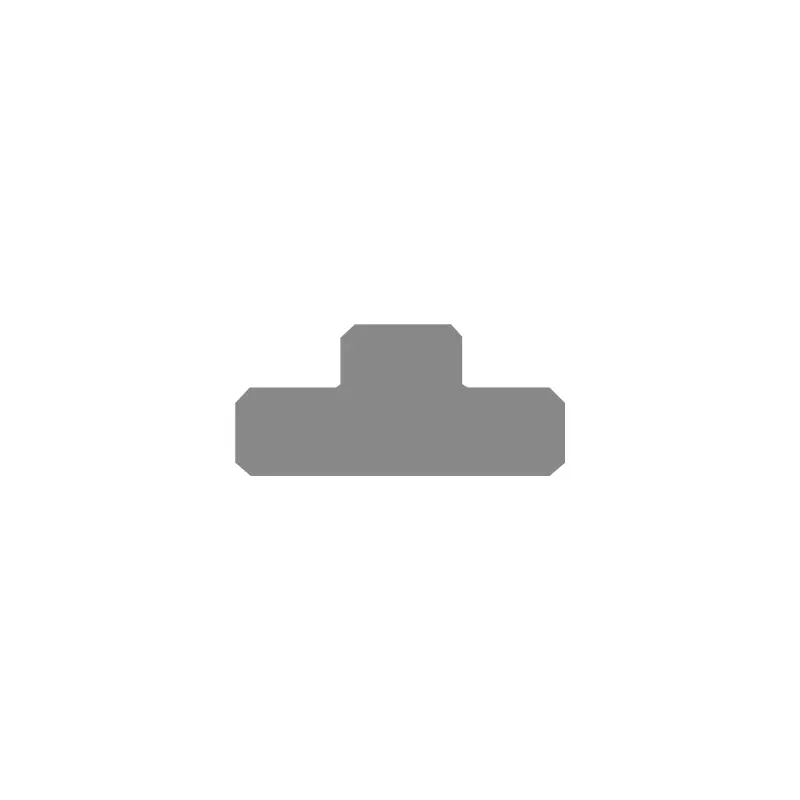

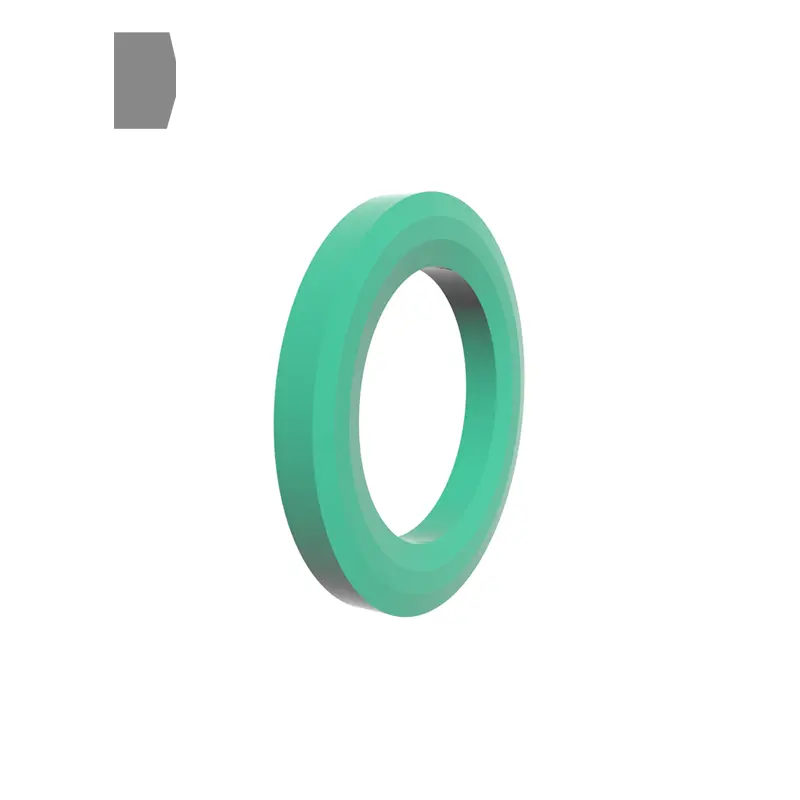

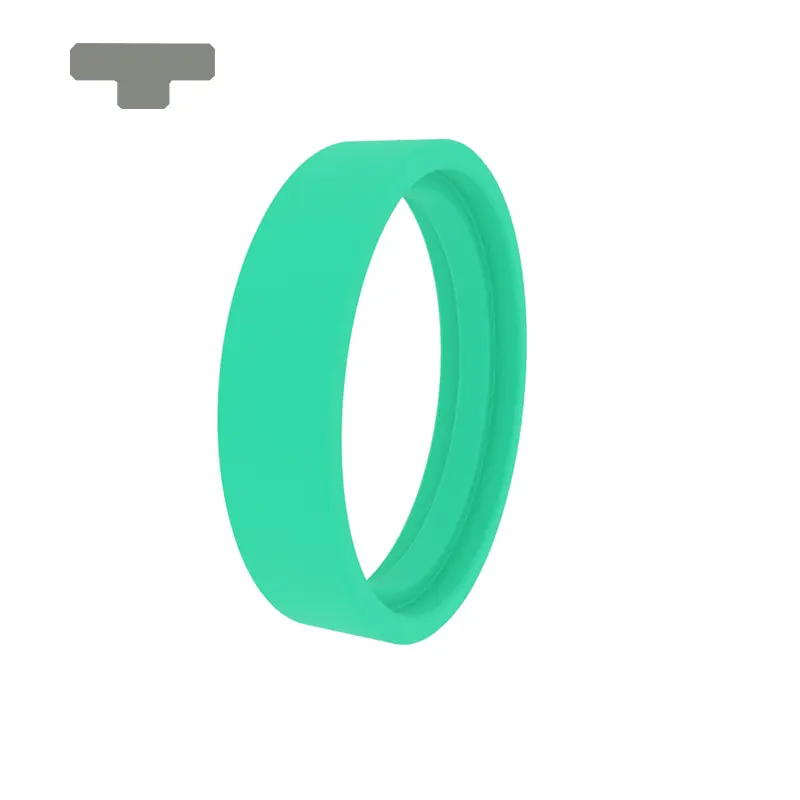

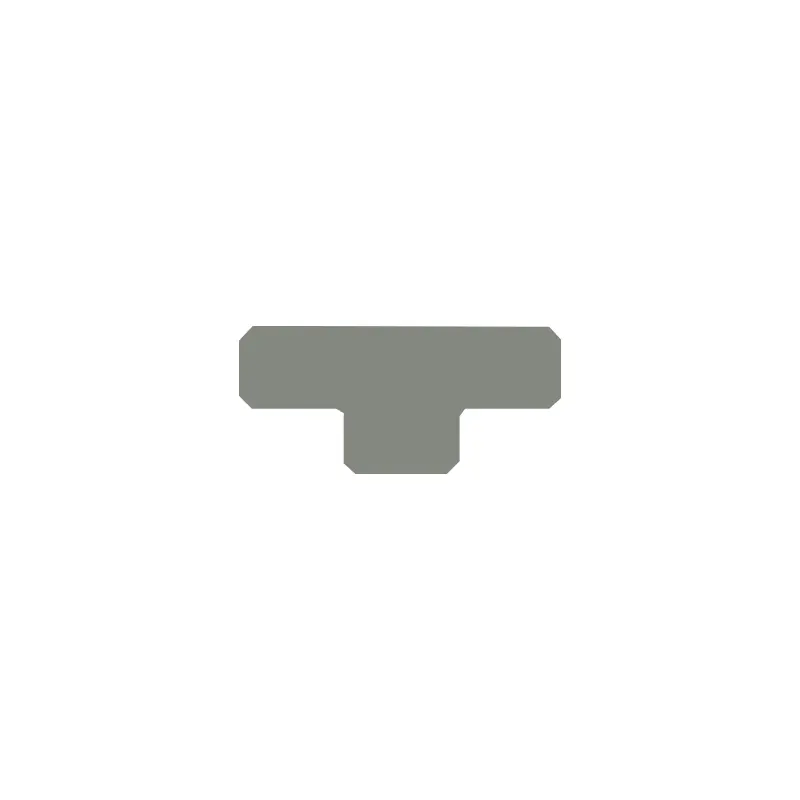

RCF105 Tá fáinne treorach caighdeánach oiriúnach do threoracha loine. Tá fáinne dronnach aige ar an trastomhas istigh. Is féidir leis a bheith oscailte nó nach bhfuil.

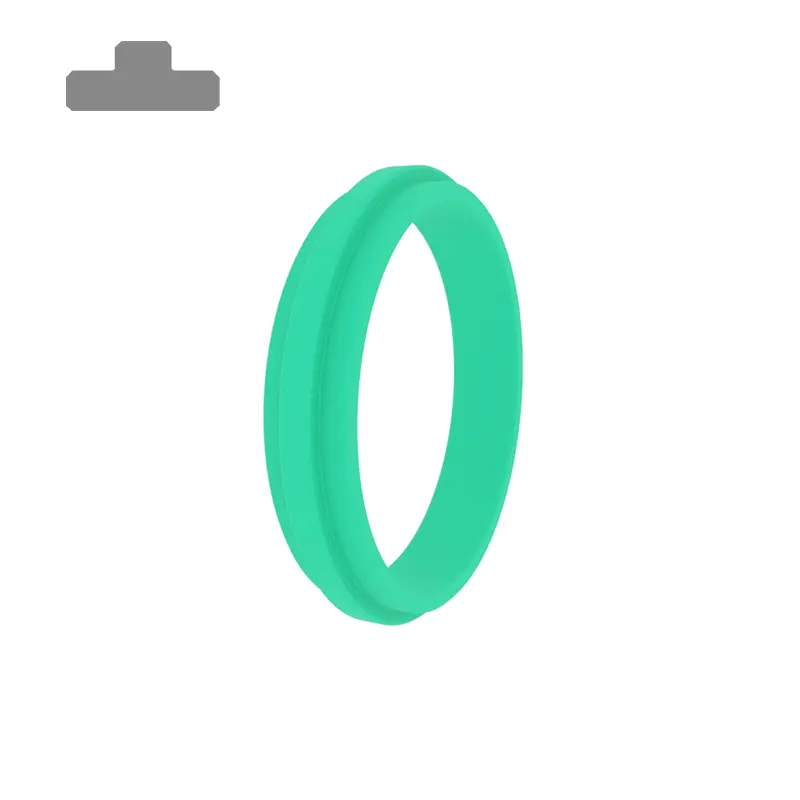

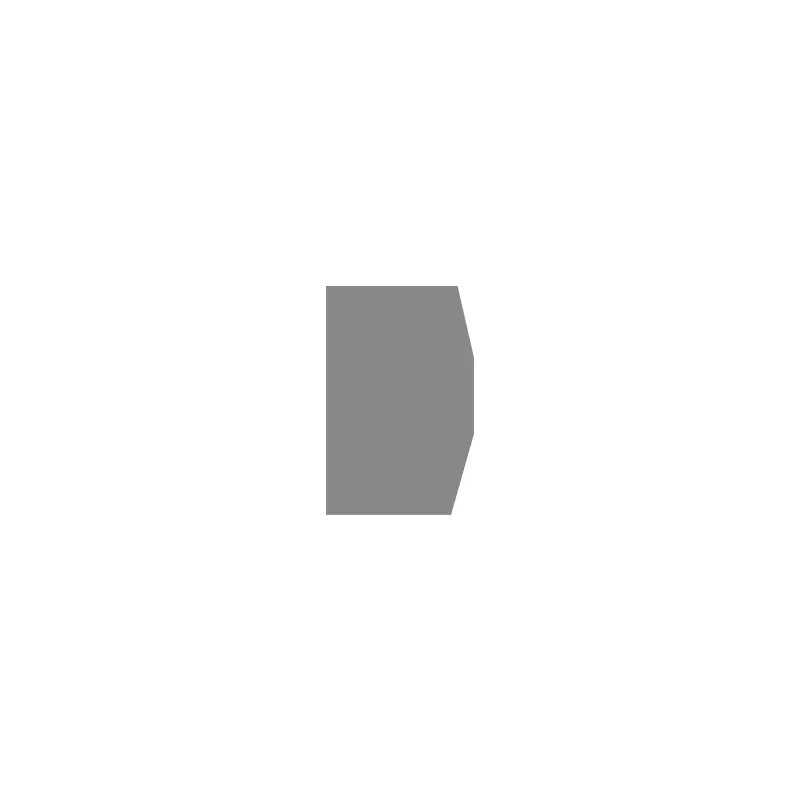

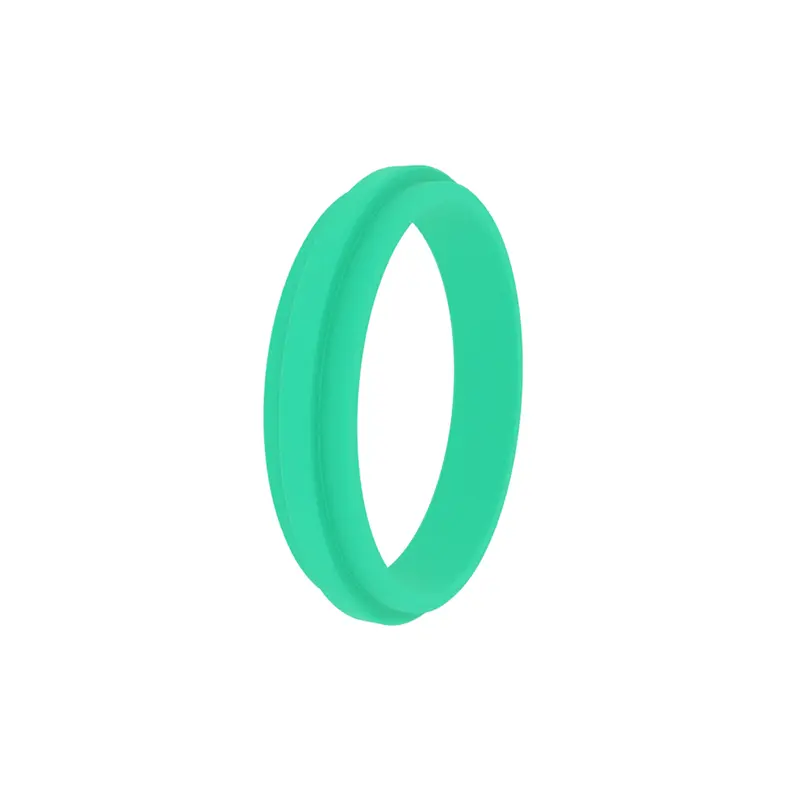

RCF106 Tá fáinne treorach caighdeánach oiriúnach do threoracha slaite loine. Tá fáinne dronnach aige ar an trastomhas seachtrach. Is féidir leis a bheith oscailte nó nach bhfuil.

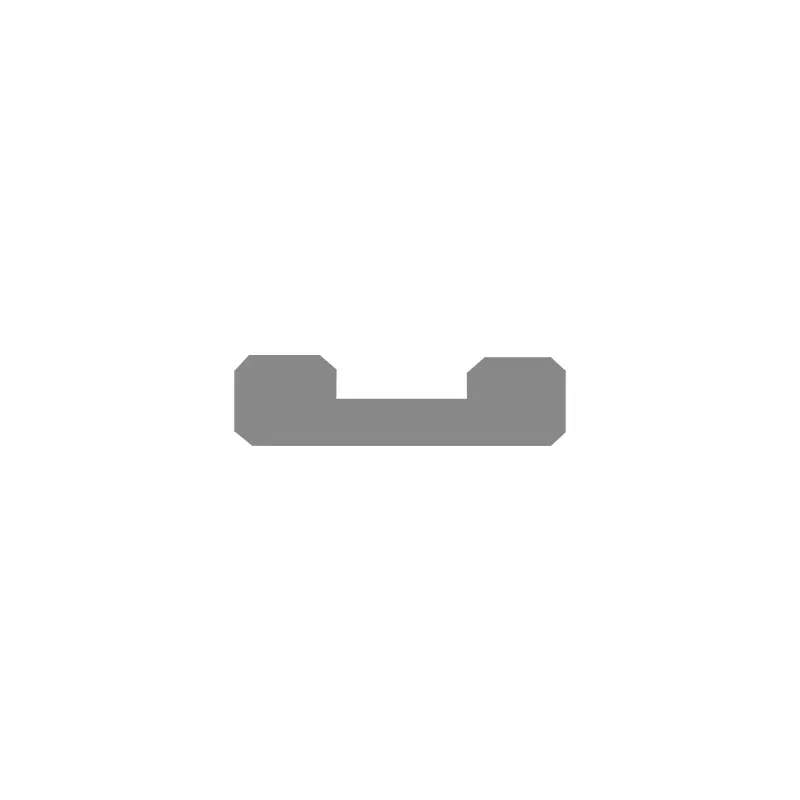

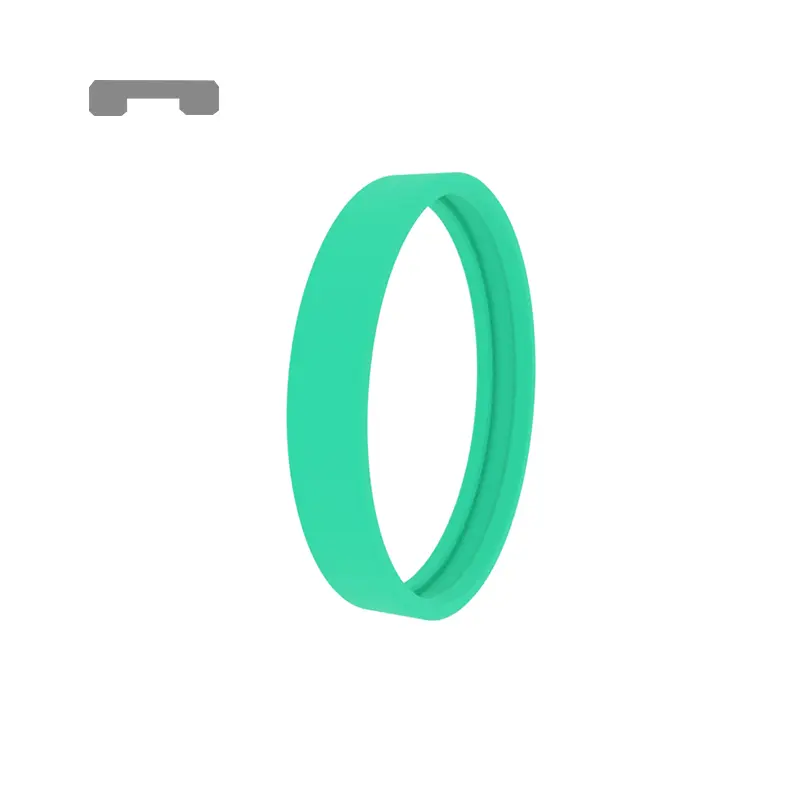

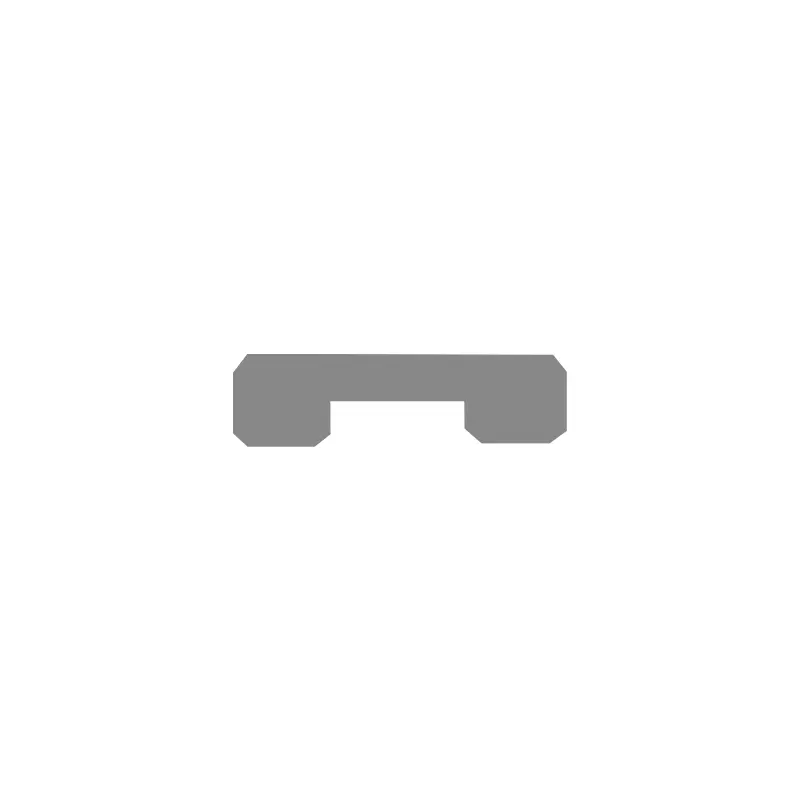

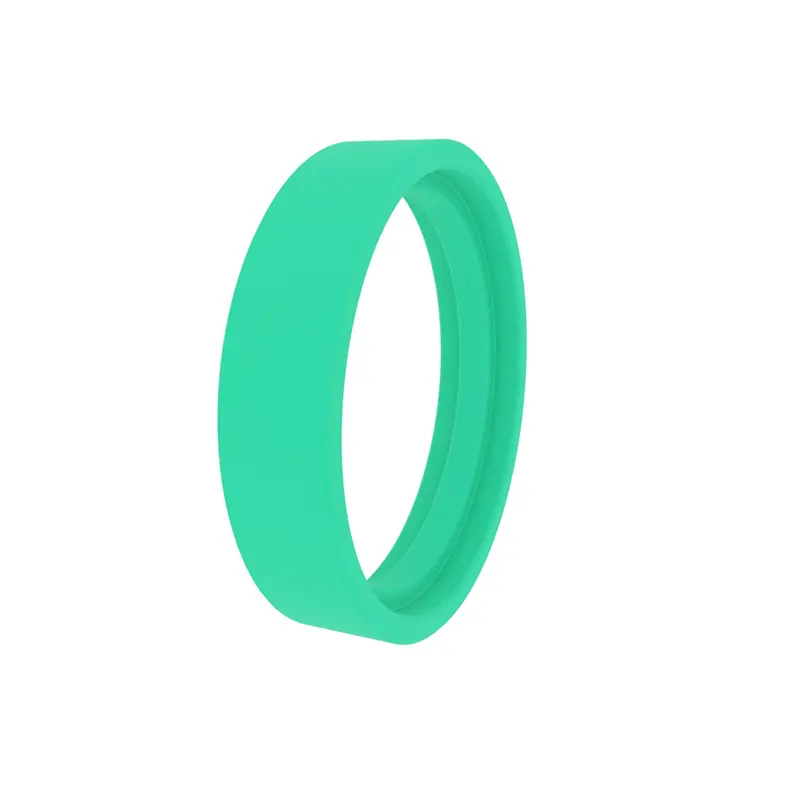

RCF107 Tá fáinne treorach caighdeánach oiriúnach do threoracha loine. Tá groove aige ar an trastomhas istigh. Is féidir leis a bheith oscailte nó nach bhfuil.

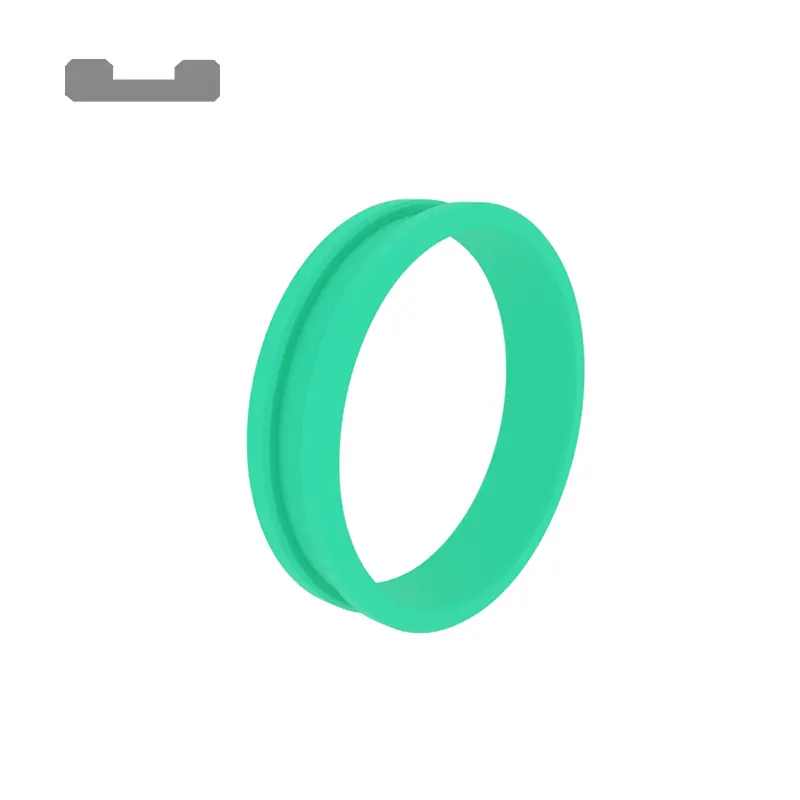

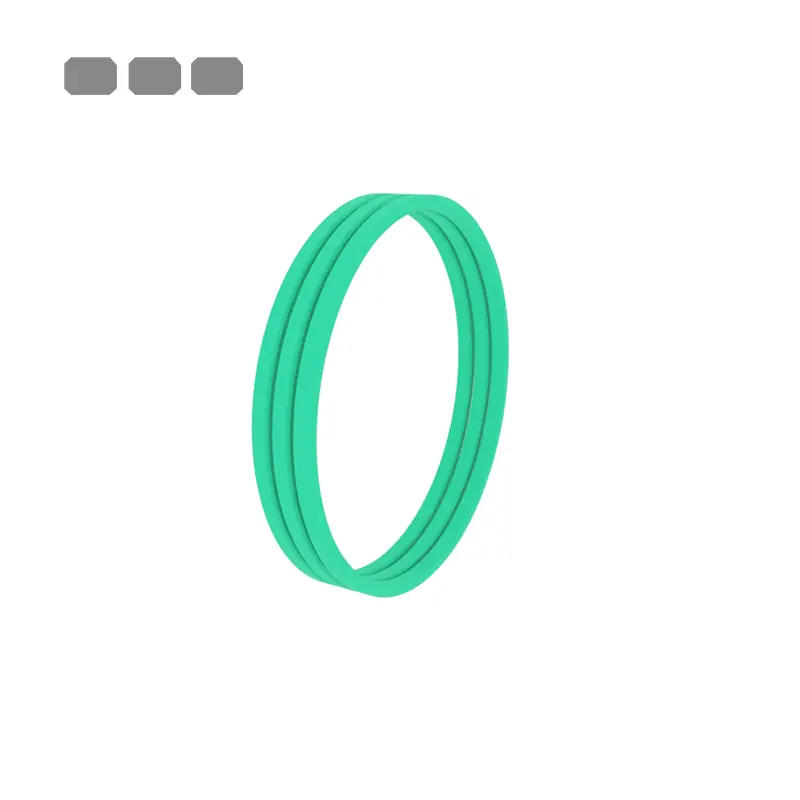

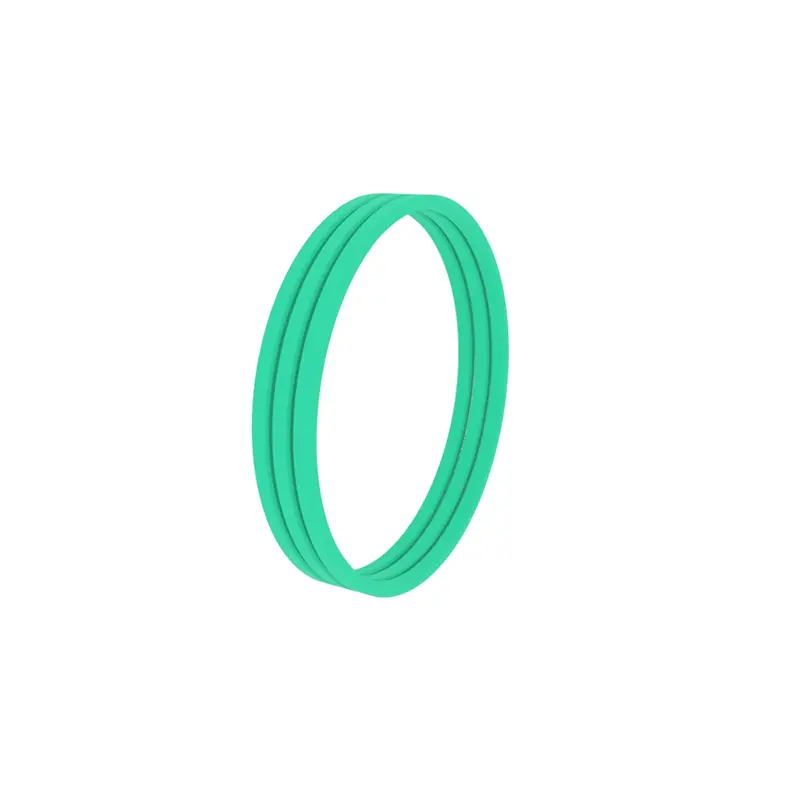

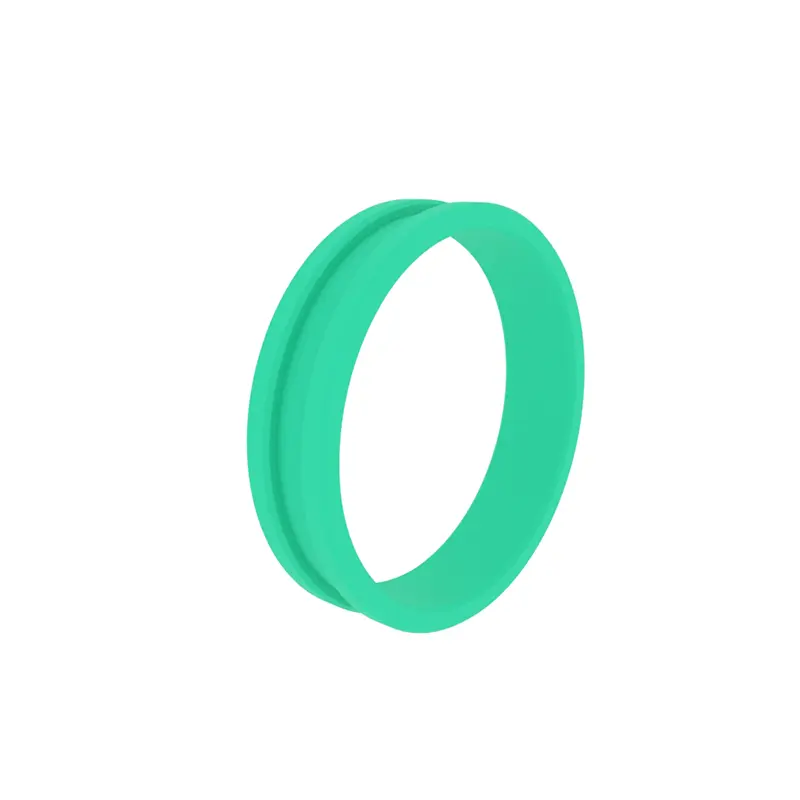

RCF108 Fáinne Treorach Caighdeánach, atá oiriúnach do threorú slat loiní, le grooves ar an trastomhas seachtrach, ar fáil le hoscailt nó gan oscailt.
Gnéithe agus feidhmchláir táirge:
Gnéithe Táirgí

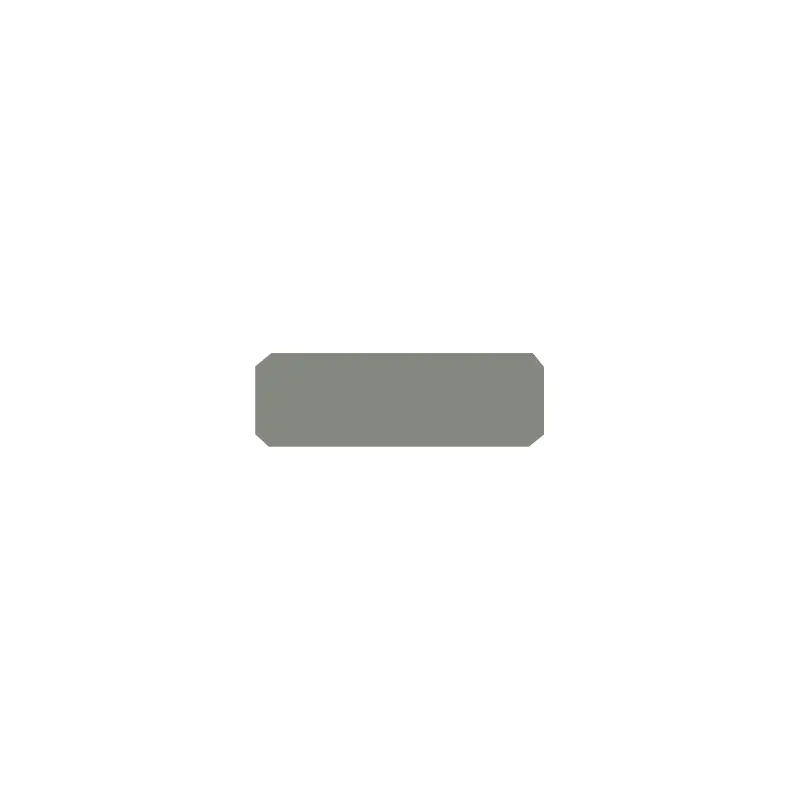

Is féidir le fáinne treorach séala a chasadh, atá oiriúnach do ISO10766 groove caighdeánach caighdeánach, comhoiriúnú miotail-plaisteach, "blocáil" agus "urghabháil", cumas láidir ualach a chosc, agus fós leaisteach sula sroicheann sé teocht sobhriste. Déantar imill an fháinne treorach a chamfered chun cosc a chur ar na himill a bheith brúite isteach sa bhearna a ghineann an chamfer leathchiorclach den groove cuas.
Príomhiarratais
Innealra innealtóireachta, innealra talmhaíochta, innealra múnlaithe insteallta, ardáin luchtaithe agus díluchtaithe, sorcóirí tacaíochta, feithiclí tionsclaíocha, cófraí, sorcóirí miotalacha.
Sampla 1 de Groove Fáinne Treorach do Shlat Loine
| Φd f8 | Φd H8 | L+0.2 | c/s | Imréiteach gathach s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
Sampla 2 de ghroove fáinne treorach loine
| Φd H8 | Φd f8 | L+0.2 | c/s | Imréiteach gathach s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
Ábhair
1. PTFE (le haghaidh ualaí meánacha agus éadroma);
2. POM nó PA (le haghaidh ualaí solais);
3. Roisín feanólach + snáithín fabraice (le haghaidh ualaí troma)
Roghnú leithead agus uimhir fáinne treorach treorach
Is féidir an fhoirmle a úsáid chun t = (f*f) / (d*pr) a chinneadh go réamhbheartaithe
T: leithead fáinne treorach (mm), F: ualach gathacha uasta (n), f: fachtóir sábháilteachta, PR: ualach gathacha incheadaithe uasta (n/mm²), d: trastomhas loine nó slat loine (mm)
Sampla: D = 60mm, F = 40KN, PR = 90N/mm², F = 2, t = 40000*2/0*90 = 14.8mm
Is é an rogha ríofa fáinne treorach amháin a roghnú le leithead T = 15mm nó dhá fháinne treorach le leithead 9.7mm. Má roghnaítear dhá fháinne treorach le leithead 9.7mm, is féidir an fachtóir sábháilteachta a mhéadú go 2.6. Go ginearálta, is é f = 2 an fachtóir sábháilteachta molta
Fad gearrtha a chinneadh
L = 3.14* (D -W) -K le haghaidh loine
L = 3.14* (d+w) -k le haghaidh slat loine
Is é K an tairiseach teochta, roghnaítear 0.8 nuair a bhíonn an teocht faoi bhun 120 céim, agus roghnaítear 2.0 nuair a bhíonn an teocht os cionn 120 céim.
Ríomh bearna gearrtha z
|
|
Roisín feanólach/pom | PTFE |
| Le haghaidh slat loine | 0.050 (φd+w) | 0.042 (φd+w) |
| Le haghaidh loine | 0.050 (φd-w) | 0.042 (φd-w) |
Cineál Incision
Gearradh bevel 30 °
Gearrtha díreach (a úsáidtear go príomha le haghaidh uainíochta nó luascáin agus grooves neamhchaighdeánacha)
Incision cruth z (tá feidhm ina saothraítear ina shéalú freisin)
