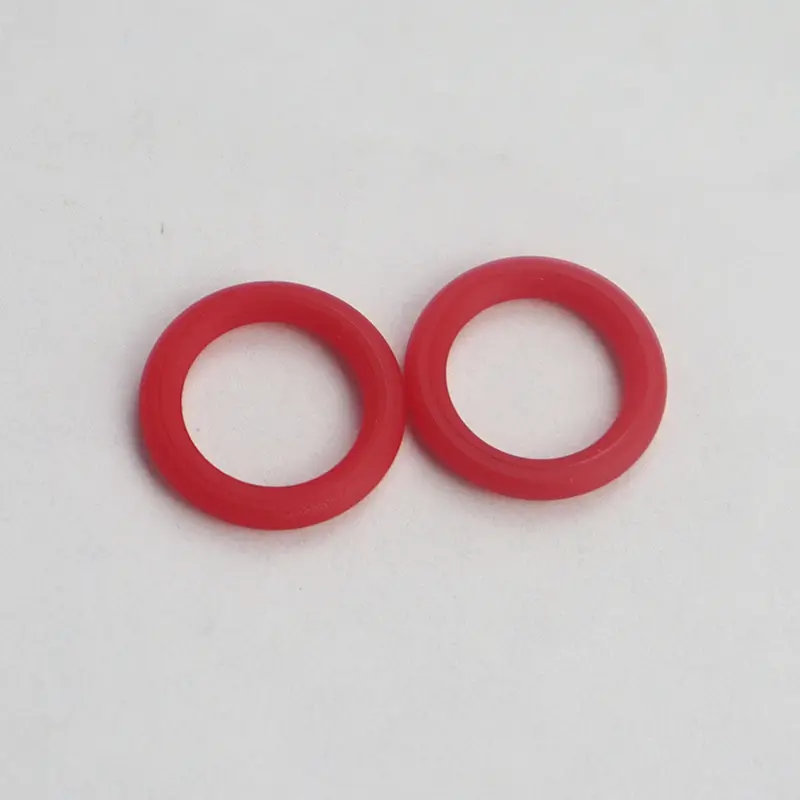

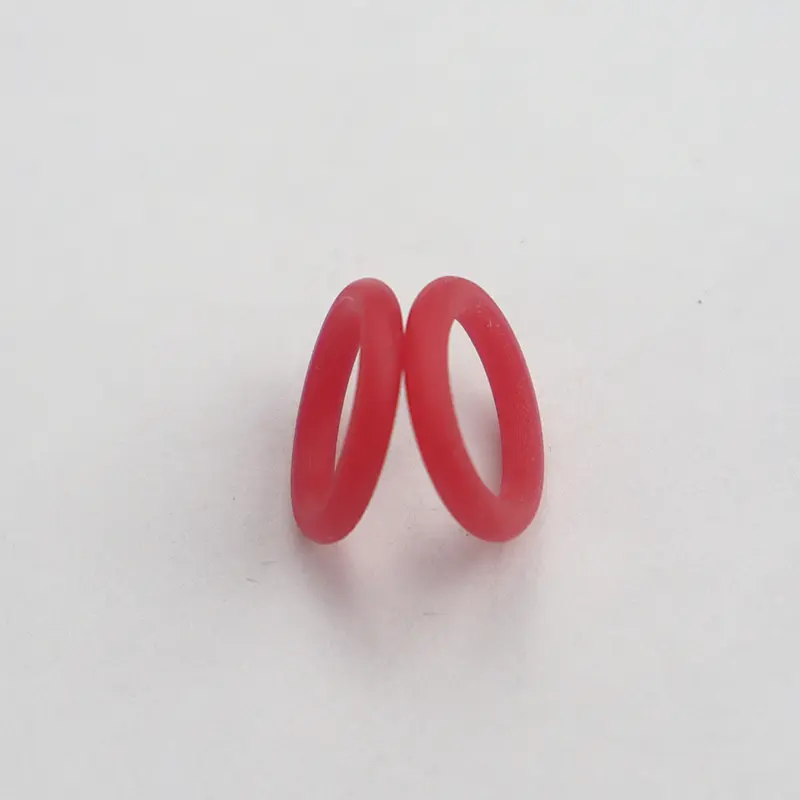

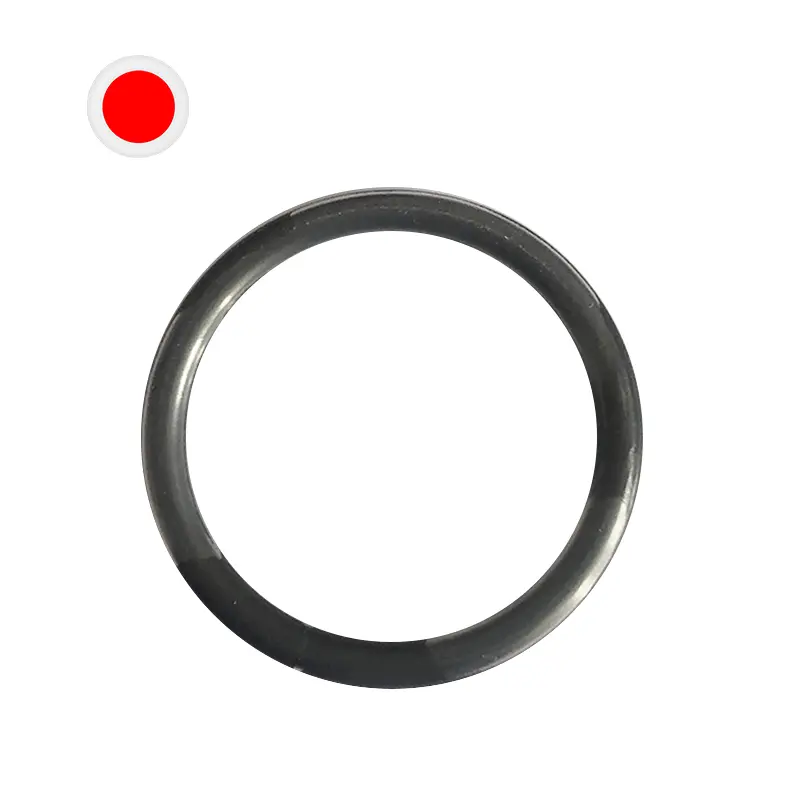

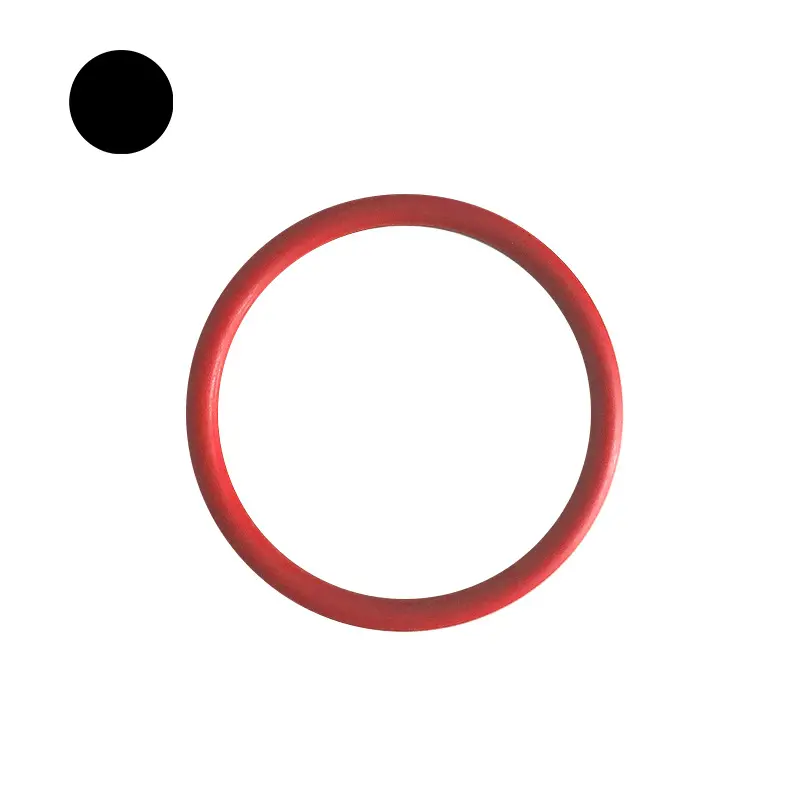

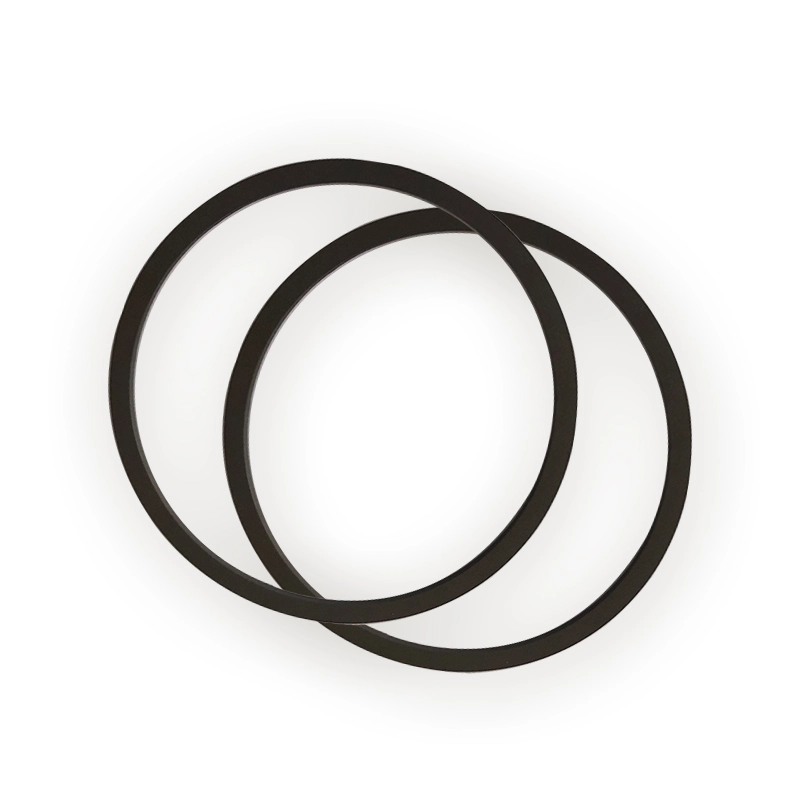

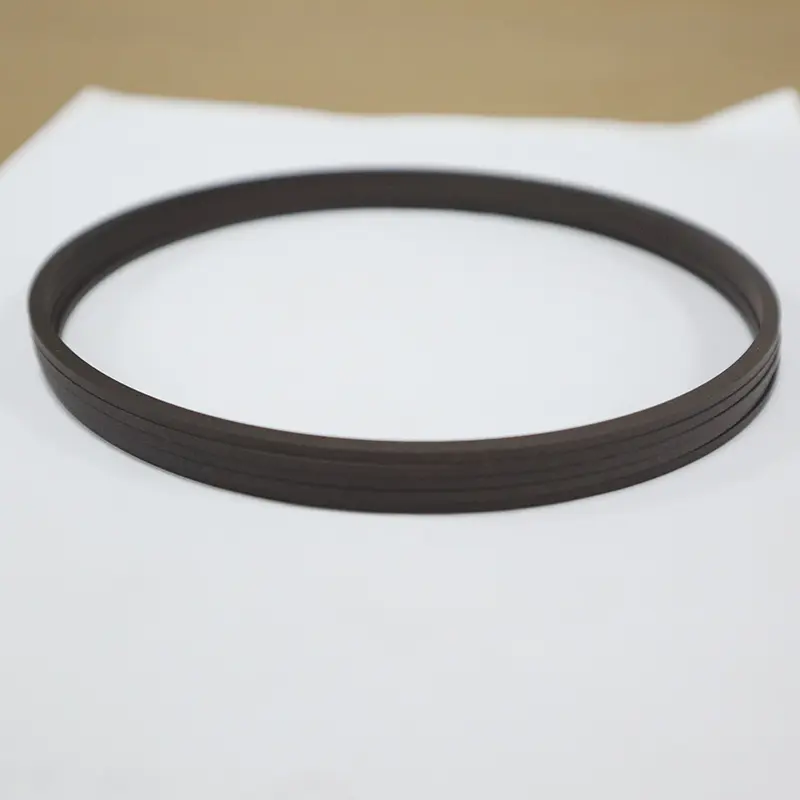

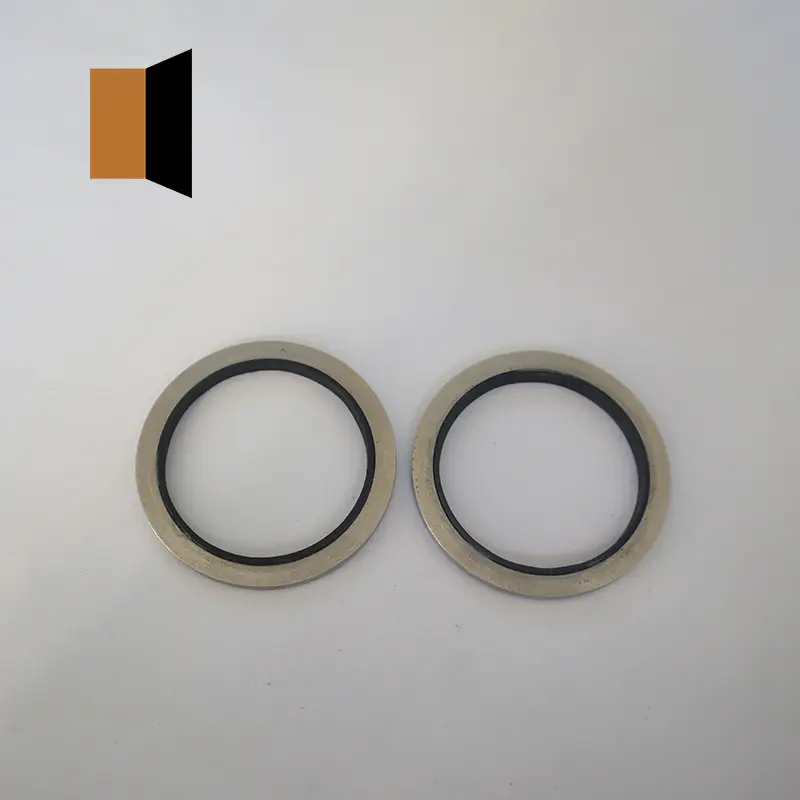

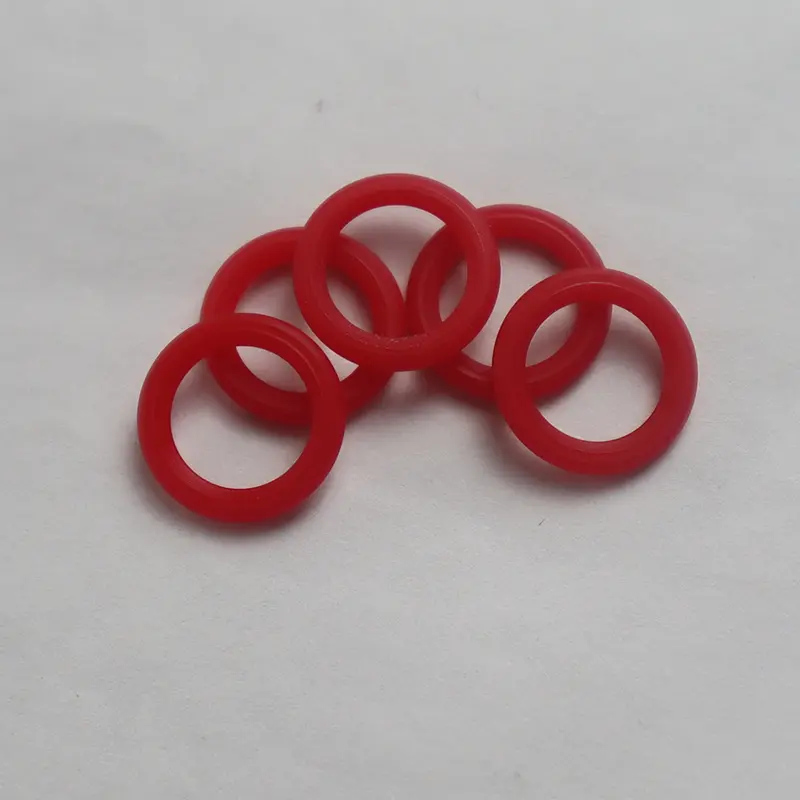

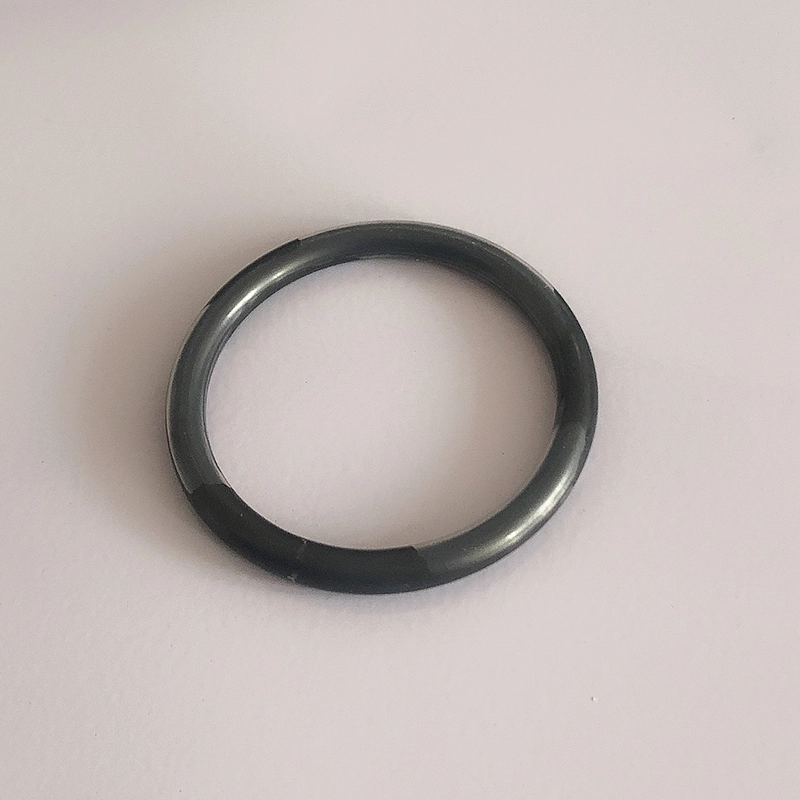

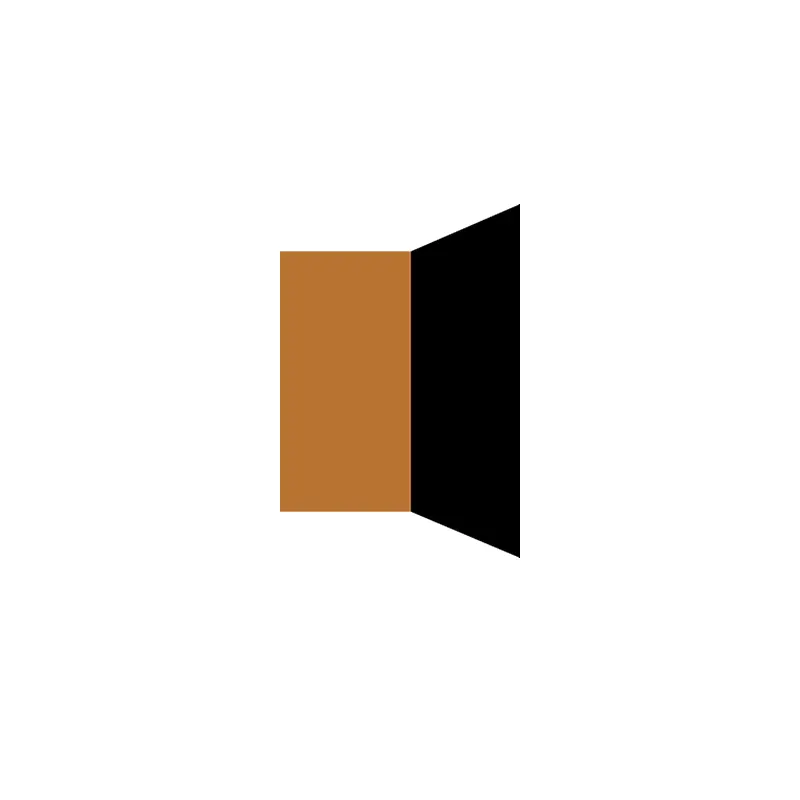

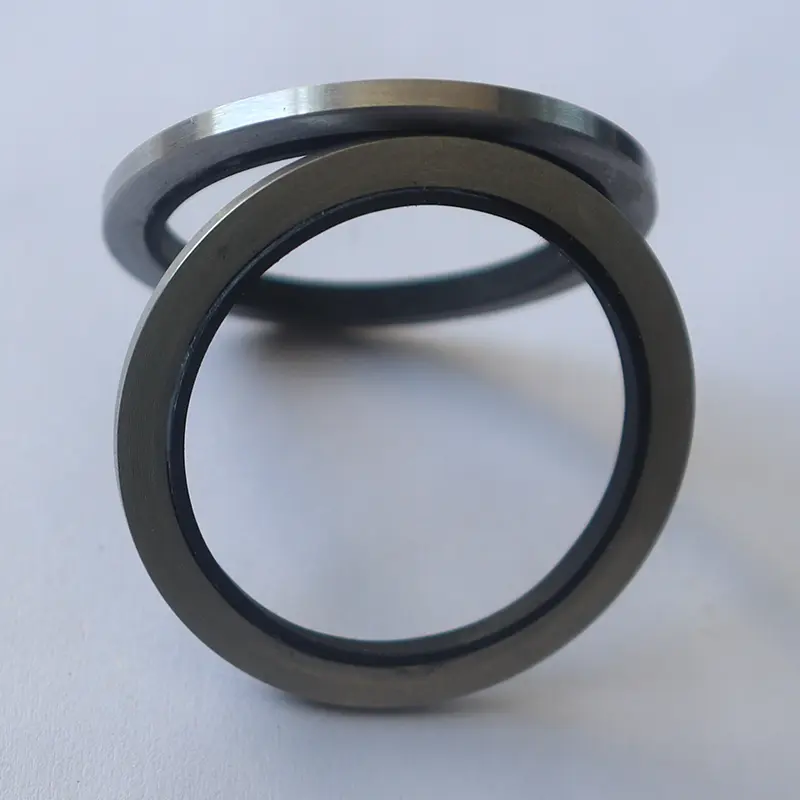

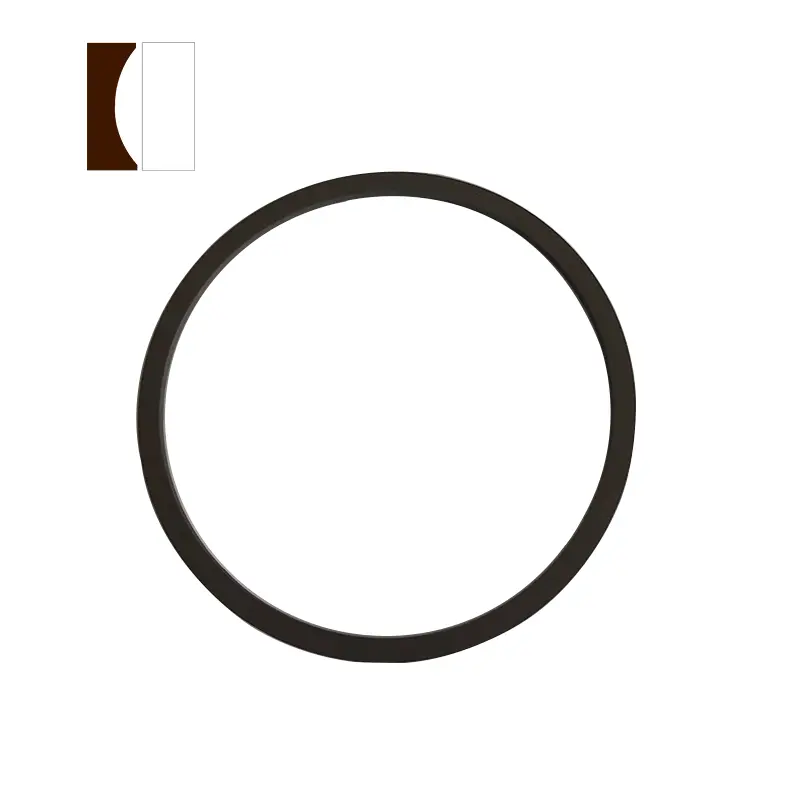

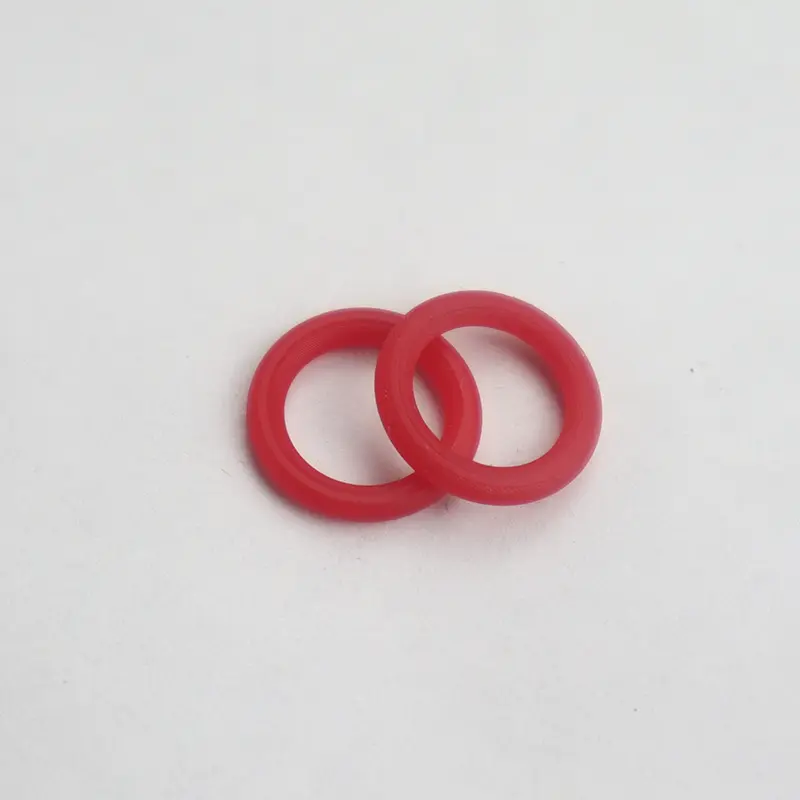

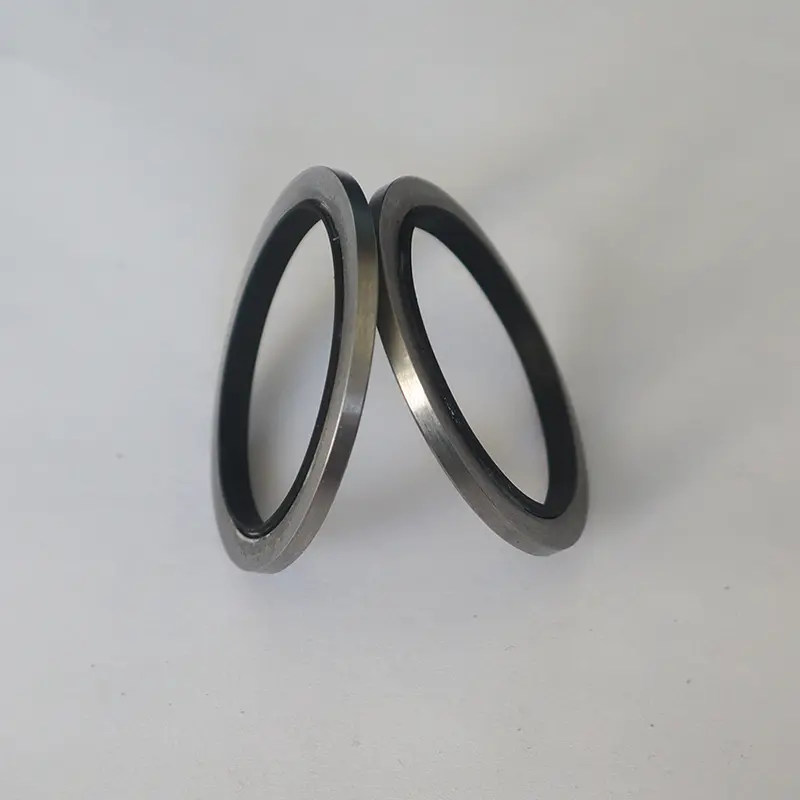

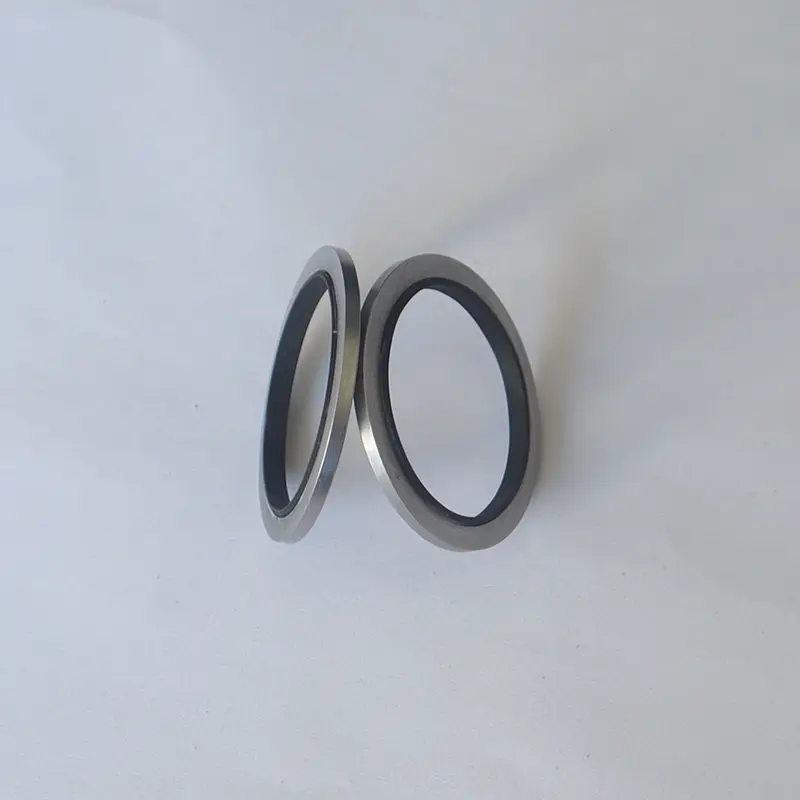

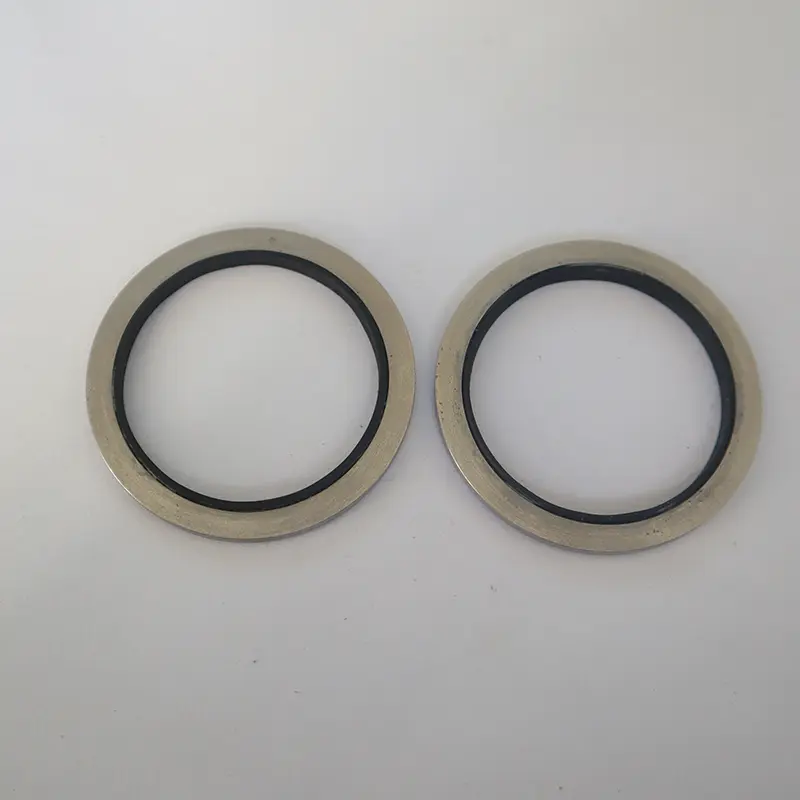

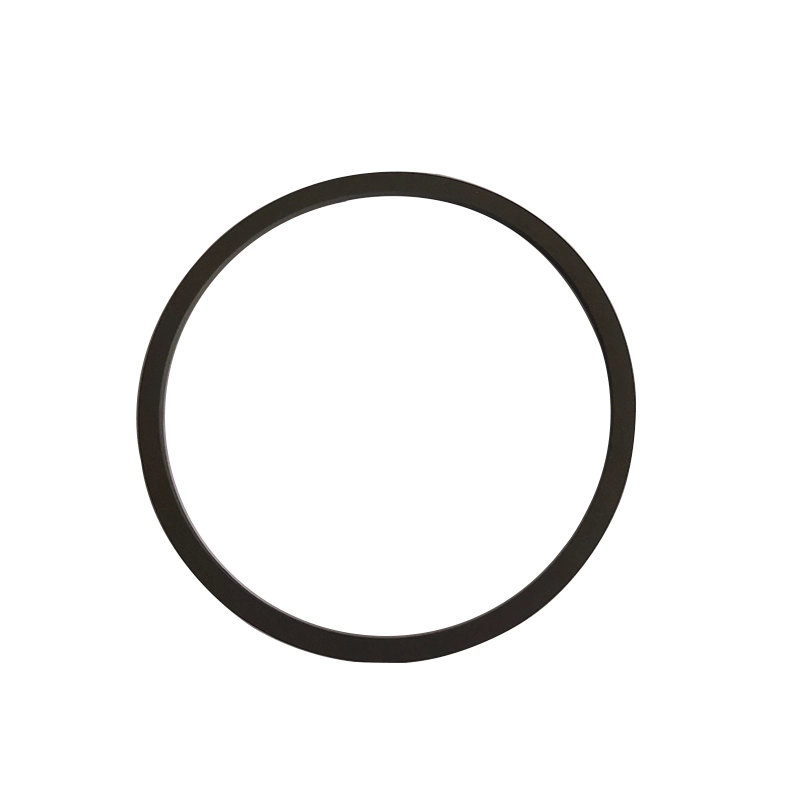

I measc na rónta hiodrálacha bunúsacha de chuid Ruichen, tá roinnt cineálacha rónta, gach ceann acu, lena gcuid buntáistí féin. Úsáidtear fáinní O go forleathan in ócáidí séalaithe dinimiciúla agus statacha éagsúla mar gheall ar a gcostas déantúsaíochta íseal agus a n-úsáid áisiúil. Tá sraith caighdeán táirge curtha le chéile ag formhór na dtíortha le haghaidh fáinní O, ina bhfuil an Caighdeán Meiriceánach (AS568), an Caighdeán Seapánach (JISB2401) agus an Caighdeán Idirnáisiúnta (ISO 3601/1) níos coitianta. Is iad na caighdeáin náisiúnta ná GB3452.1 agus GB1235.

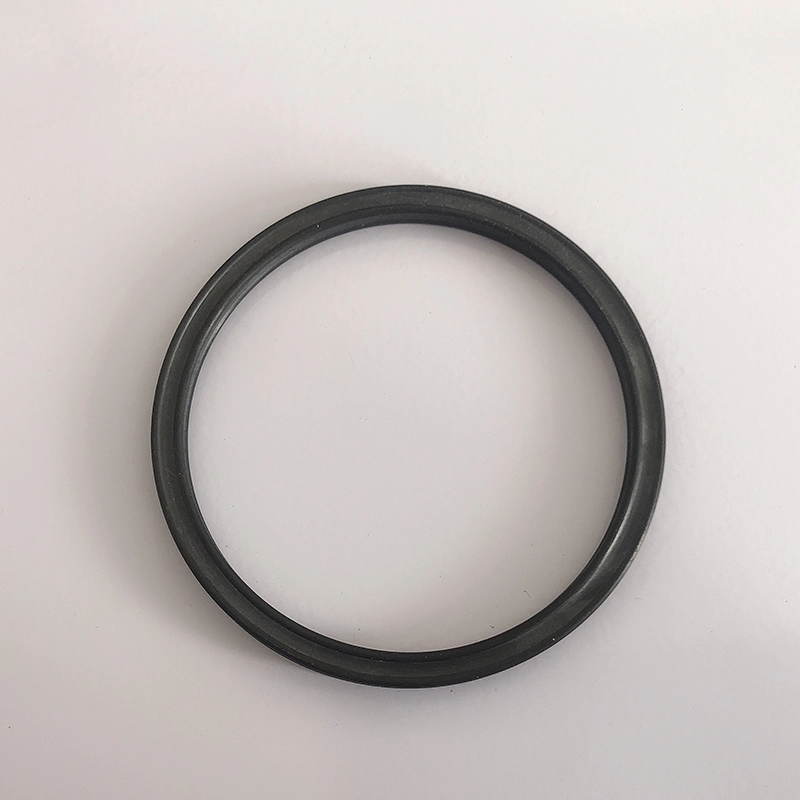

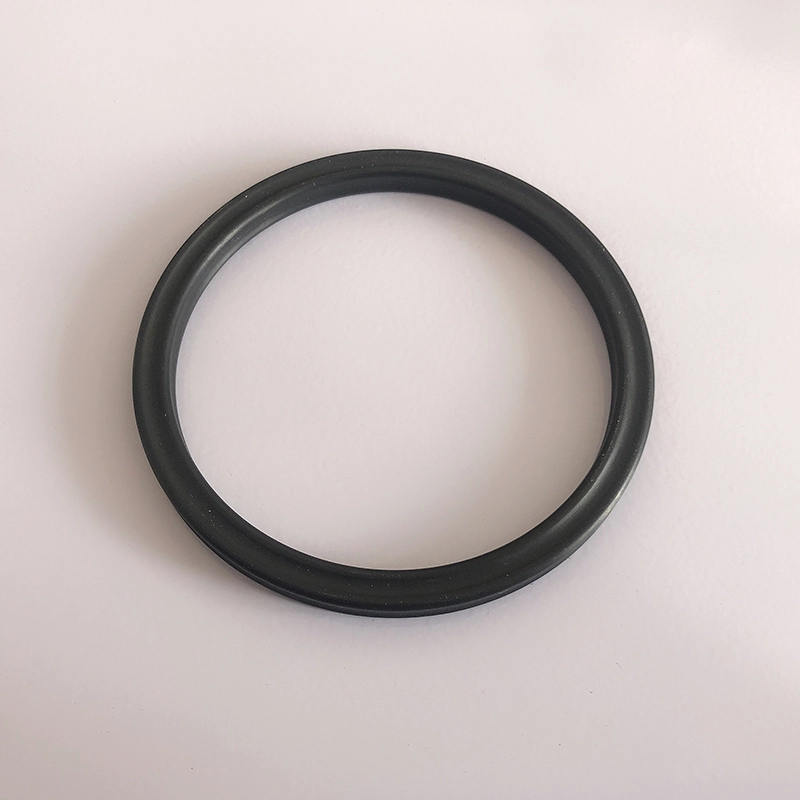

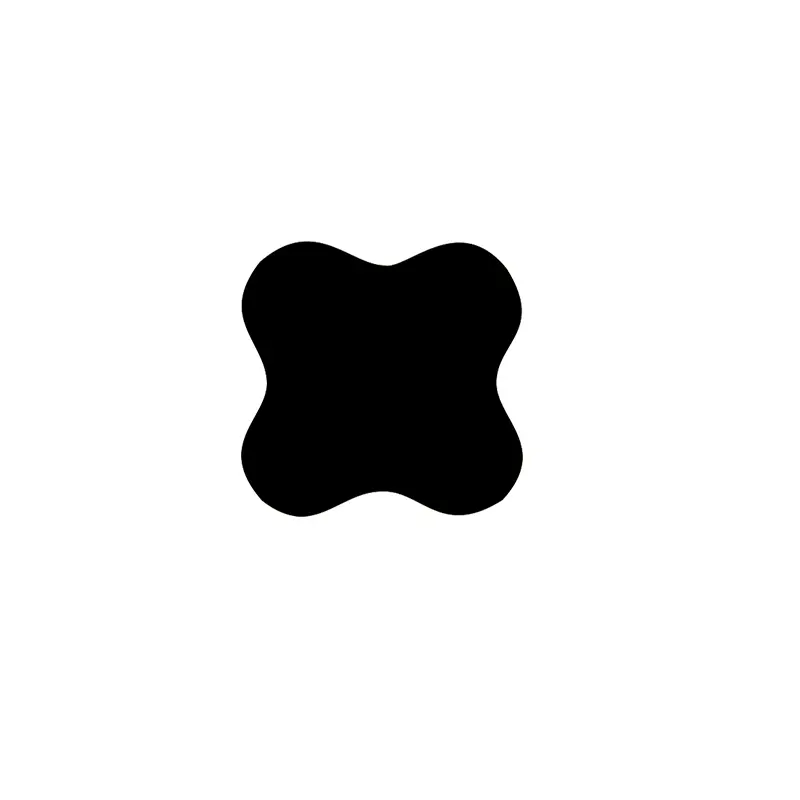

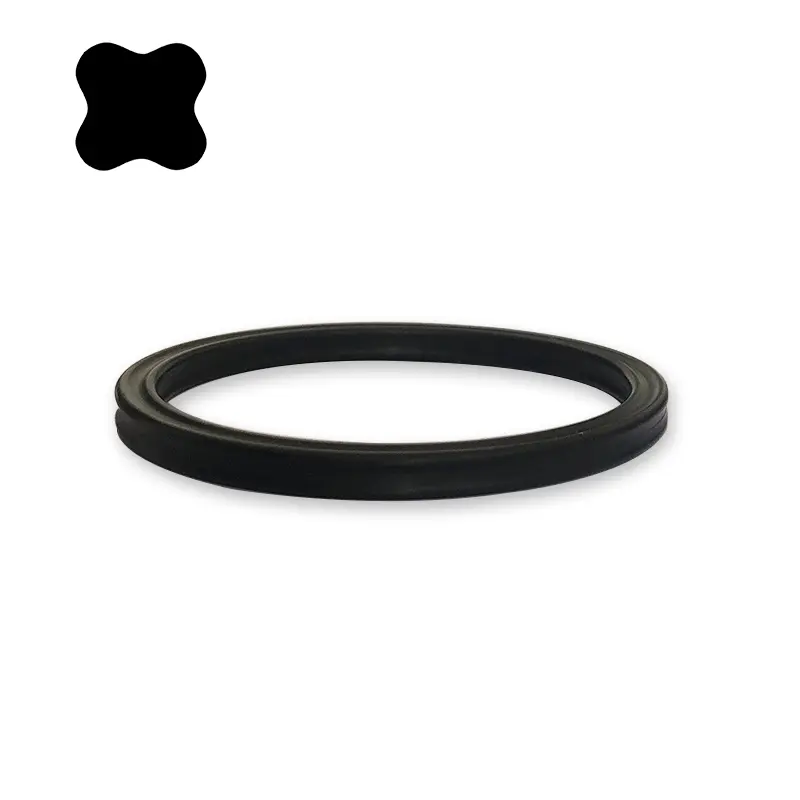

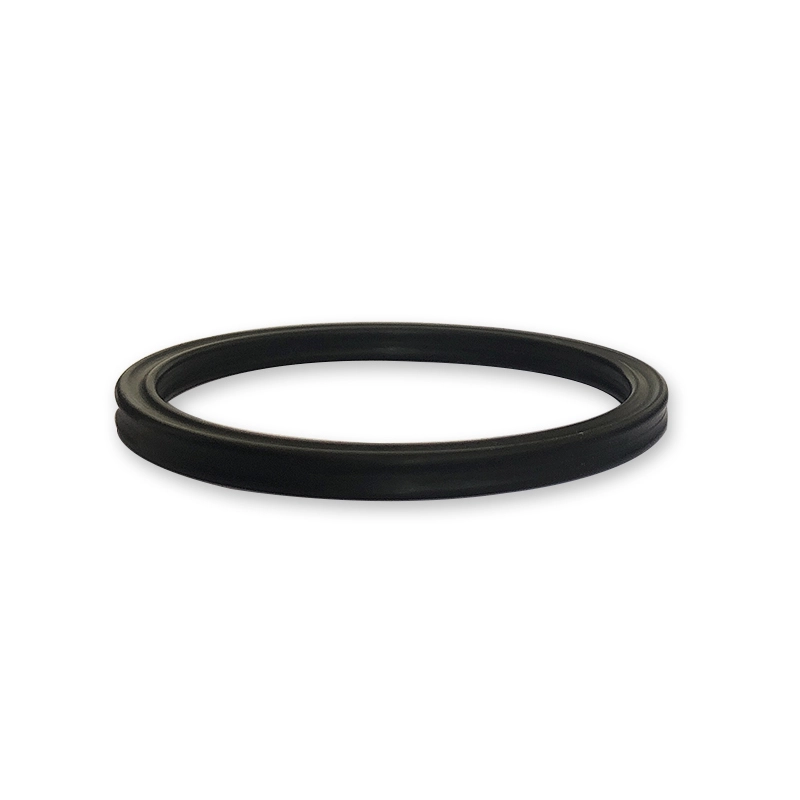

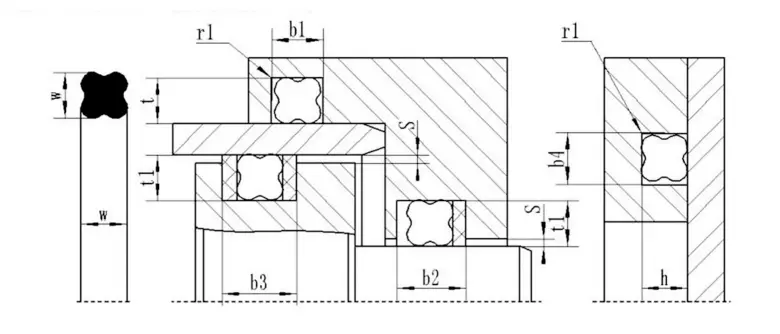

Is séala ceithre-bholg é an fáinne róin-chruthach le cruth X-chruthach, mar sin tugtar fáinne X-chruthach air freisin. Is feabhsú agus feabhsú é bunaithe ar an bhfáinne O. Tá a thoisí trasghearrthacha mar an gcéanna le caighdeán O-fáinne na Stát Aontaithe mar 568A, agus is féidir leis an bhfáinne O-oileáin a athsholáthar go bunúsach.
Buntáistí Fáinní Star
I gcomparáid le fáinní O, tá níos lú friotaíochta cuimilte ag fáinní réalta agus níos lú friotaíochta tosaithe toisc go gcruthaíonn siad cuas bealaithe idir na liopaí ina saothraítear ina saothraítear. Toisc go bhfuil a imeall flash suite sa chuid cuasach den trasghearradh, tá an éifeacht ina saothraítear rónta níos fearr. Seachnaíonn an trasghearradh neamh-chiorclach an feiniméan rollta go héifeachtach le linn gluaisne frithingeach.
Meicníocht Oibre Fáinne Star
Is eilimint rónta dúbailte é an fáinne réalta. Braitheann na fórsaí gathacha agus aiseach ar bhrú an chórais. De réir mar a ardaíonn an brú, méadóidh an dífhoirmiúchán comhbhrúite den fháinne réalta, agus méadóidh an fórsa séalaithe iomlán, rud a bheidh ina shéala iontaofa.
Conas fáinne róin atá múnlaithe le réalta a roghnú
Má tá trastomhas na seafta agus an phoill ar eolas, roghnaigh an fáinne róin atá cruth-chruthach de réir na gcritéar seo a leanas:
1. Séalaithe statach nó tairiscint líneach frithingeach: (1) Séalaithe poll: Ba chóir go mbeadh trastomhas inmheánach an fháinne réalta-chruthach comhoiriúnach leis an groove, nó níos lú ná thart ar 2% den trastomhas bun groove. Toisc gur féidir leis an bhfórsa réamh-chomhbhrúite a ghintear trí réamh-chomhbhrú a chosc go héifeachtach an fáinne róin atá cruth-chruthach ó chasadh agus ó rolladh. . Mar thoradh air sin, beidh sé níos éasca an fáinne róin a shuiteáil agus saol seirbhíse níos faide a bheith aige.

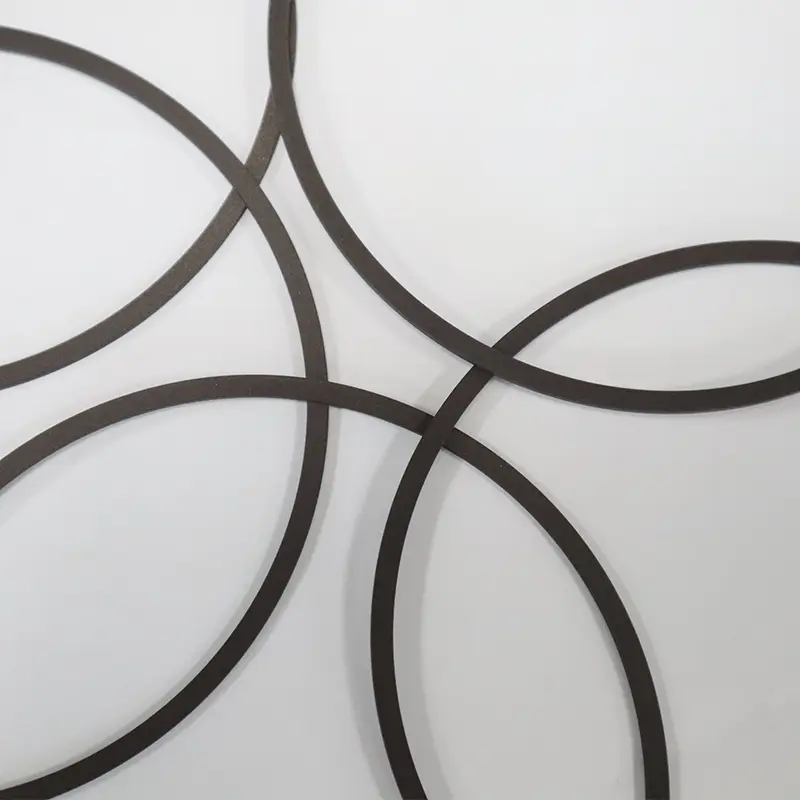

2. Séalaithe rothlach: Ba chóir go mbeadh trastomhas inmheánach an fháinne réalta-chruthach thart ar 2 ~ 5% níos mó ná trastomhas na seafta a rónta. Toisc go gcruthóidh an fáinne róin cuimilt agus teas nuair a úsáidfear é i ngluaisne rothlach, agus laghdóidh an rubar nuair a théitear é (éifeacht ghiúis). Dá bhrí sin, chun a chinntiú gur féidir an fáinne róin a bhealaithe agus a oibriú go hiontaofa, ní mór fáinne a bhfuil cruth réalta air le trastomhas istigh níos mó ná an trastomhas seafta a roghnú. De ghnáth, is féidir le fáinne róin le trasghearradh níos lú freastal ar riachtanais an tséalaithe statach. A mhalairt ar fad, ba cheart fáinne róin le trasghearradh níos mó a roghnú chun an séala dinimiciúil a chomhlíonadh. I gcás ardbhrú nó bearnaí móra, ní mór ábhar rubair le cruas níos airde a roghnú. Is é an bealach is fearr ná fáinne coinneála PTFE a chur leis chun damáiste easbhrúite ardbhrú a chosc.

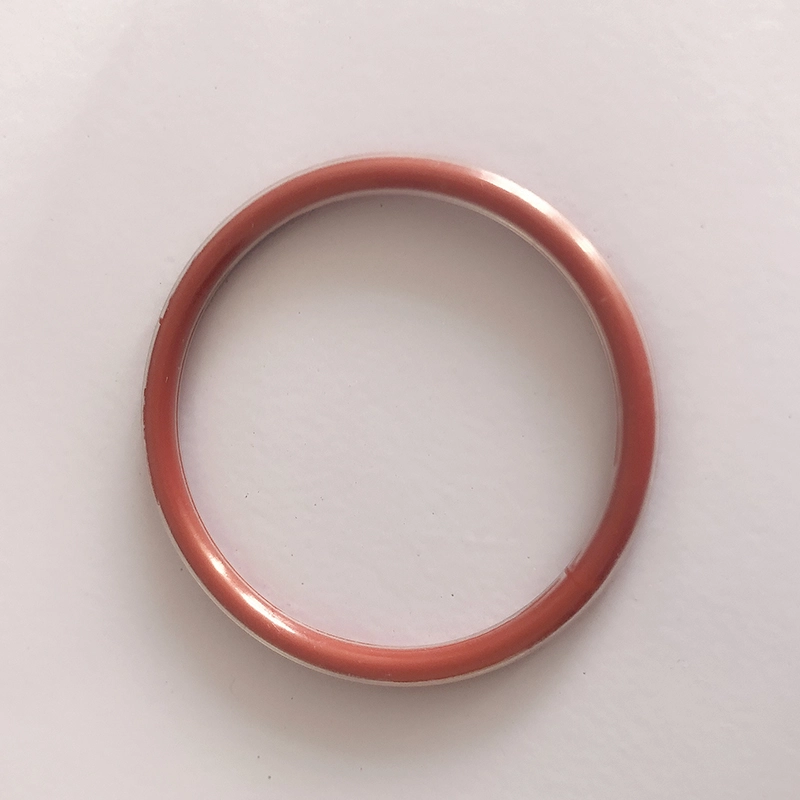

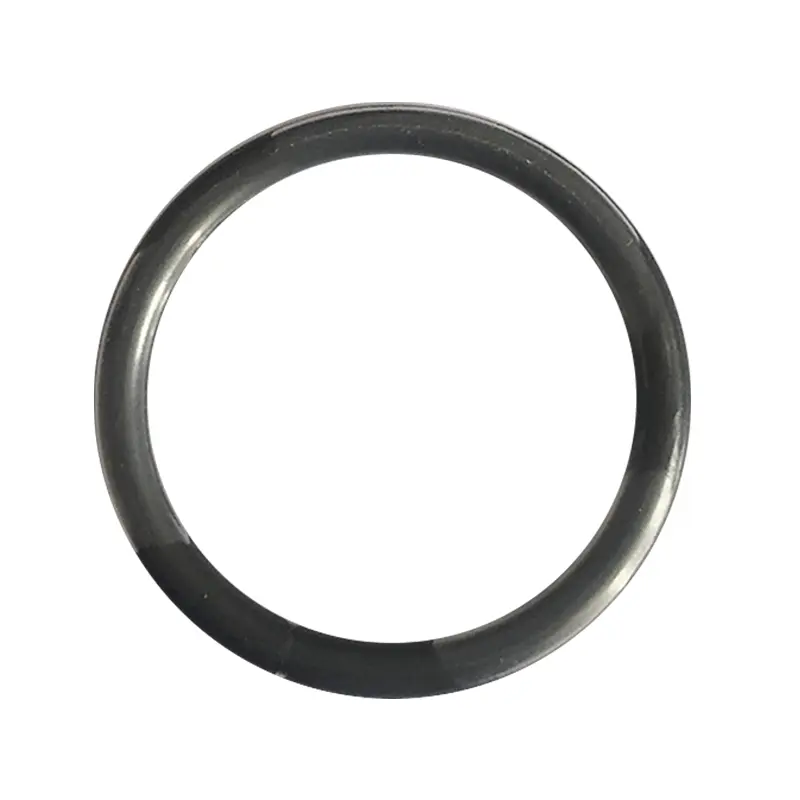

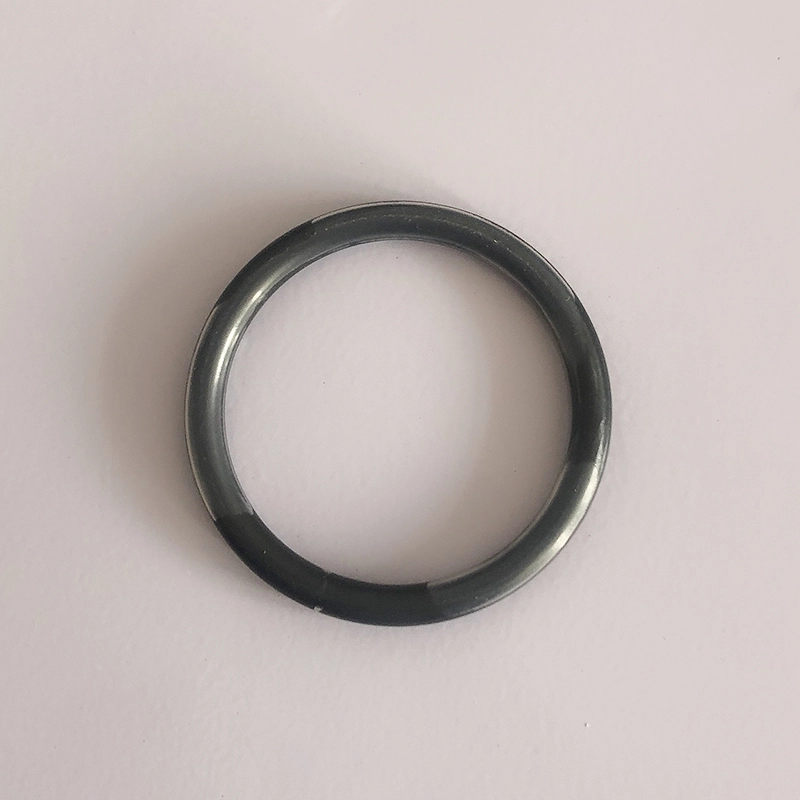

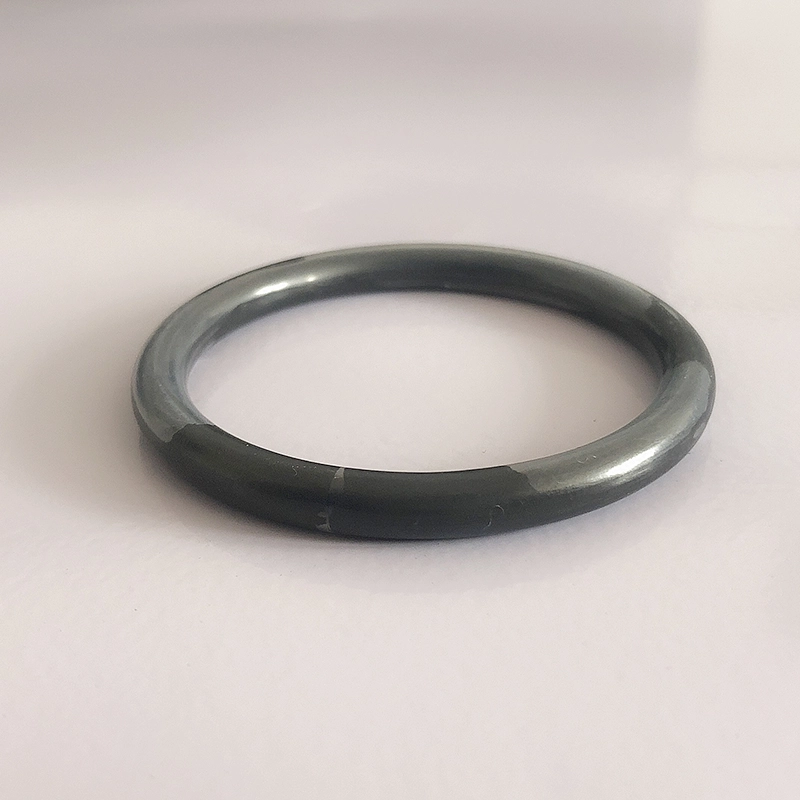

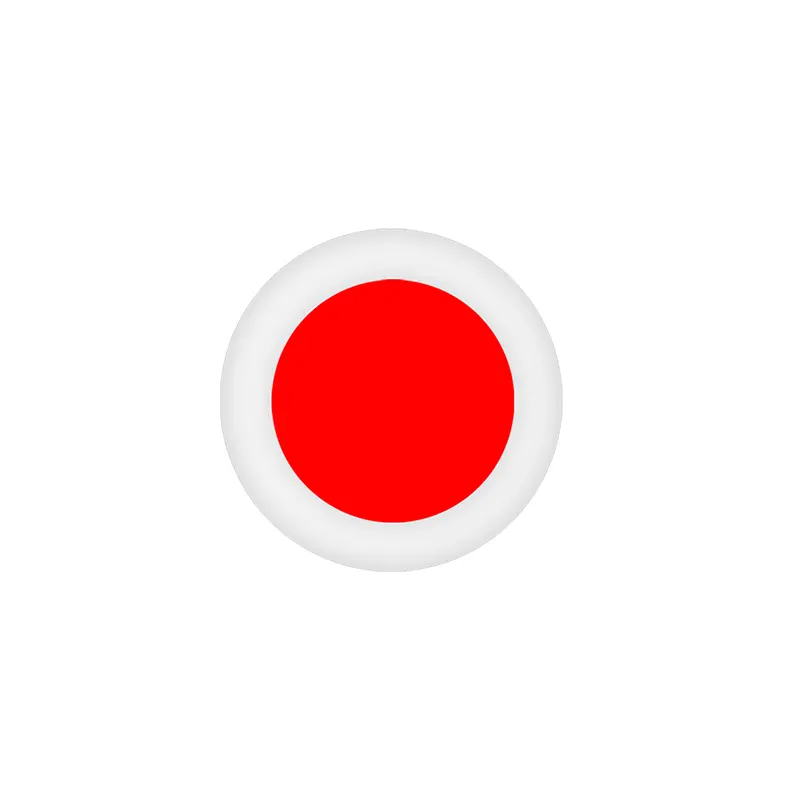

Comhcheanglaíonn an fáinne O-brataithe go horgánach an leaisteachas agus an séalaithe rubair le friotaíocht cheimiceach Teflon. Tá sé comhdhéanta de chroílár silicone nó flororubber inmheánach agus sciath sheachtrach Teflon FEP nó Teflon PFA.
Ábhar: Tá Teflon FEP agus Teflon PFA cosúil go bunúsach, ach tá friotaíocht ardteochta níos fearr ag Teflon PFA ná Teflon FEP. Réimse teochta is infheidhme Teflon FEP Shell: -60 ℃ ~ 205 ℃ Is féidir é a úsáid ag 260 ℃ ar feadh tamaill bhig Teflon PFA Shell: -60 ℃ ~ 260 ℃ Is féidir é a úsáid ag 300 ℃ ar feadh tamaill bhig:
Friotaíocht cheimiceach gan íoc, atá oiriúnach do bheagnach gach meán ceimiceach
2. Raon teochta leathan
3. Friotaíocht chomhbhrúite maith
4. Frith-fhritháireamh
5. Frith-Swelling Maith
6. Friotaíocht ardbhrú
7. marthanacht shéalaithe den scoth agus saol fada seirbhíse
Iarratas: caidéil agus comhlaí, soithí imoibriúcháin, rónta meicniúla, scagairí, soithí brú, malartóirí teasa, coirí, flanges píblíne, comhbhrúiteoirí gáis, etc.
Tionscail Iarratais: Tionscal Ceimiceach, Déantúsaíocht Aerárthaí, Tionscal Cógaisíochta, Ola agus Iompar Ceimiceach agus Scagadh, Tionscal Scannán, Innealtóireacht Cuisniúcháin, Tionscal Próiseála Bia, tionscal déanta páipéir, déantúsaíocht lí, spraeáil péint, etc.
Treoracha suiteála le haghaidh fáinní séalaithe
1. Ní mór na codanna ina bhfuil na fáinní ina saothraítear rónta nó a ritheadh tríd a bheith réidh, saor ó bhurraí, ó chrosairí agus ó choirnéil ghéara. Ba chóir go sroichfeadh géire an phoill istigh 1.6μ agus ba chóir go mbeadh 0.8um ag baint le géire na seafta.
2. Cuir ola ghlan solais nó ramhar i bhfeidhm chun dromchla an fháinne ina saothraítear rónta agus na codanna ábhartha atá i dteagmháil a bheachtú.
3. Má tá sé deacair an fáinne ina saothraítear rónta ar an seafta a shuiteáil, é a thumadh in uisce te ar feadh cúpla nóiméad chun é a leathnú. Tá sé níos éasca é seo a shuiteáil agus a leathnú. Suiteáil an O-fáinne nuair a bhíonn sé te, agus tiocfaidh a mhéid ar ais go dtí a mhéid bunaidh tar éis é a fhuarú.
.
Seo a leanas an comhbhrú molta den fháinne O-bhrataithe:
Stát Séalaithe Statach: 15%-20%
Stát Séalaithe Dinimiciúil: 10%-12%
Stát Aeir: 7%-8%
Ba chóir go gcuirfeadh an comhbhrú iarbhír na dálaí oibre san áireamh, go háirithe an brú oibre ina saothraítear rónta agus tosca eile.
Gnéithe agus feidhmchláir táirge:
| Tábla Paraiméadair Feidhmíochta O-Ring |
|
|
|
|
Séala statach | Séala dinimiciúil |
| Brú oibre | Gan fáinne a choinneáil, uasmhéid 20MPA Le fáinne coinneála, 40 MPa Max, fáinne coinneála speisialta 200MPA max | Gan fáinne a choinneáil, 5MPA max Le fáinne coinneála, brú níos airde |
| Luas | Max 0.5m/s Max, rothlú 2m/s max rothlach | |
| Teocht | Úsáid ghinearálta: -30 ～+110, rubar speisialta: -60 ～+250, rothlú: -30 ～+80 | |
| Meánach | Féach an rannóg Ábhair | |

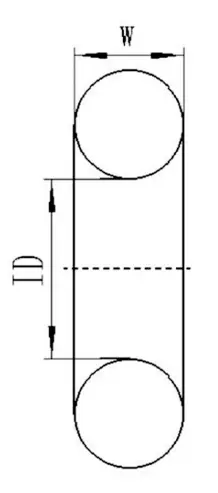

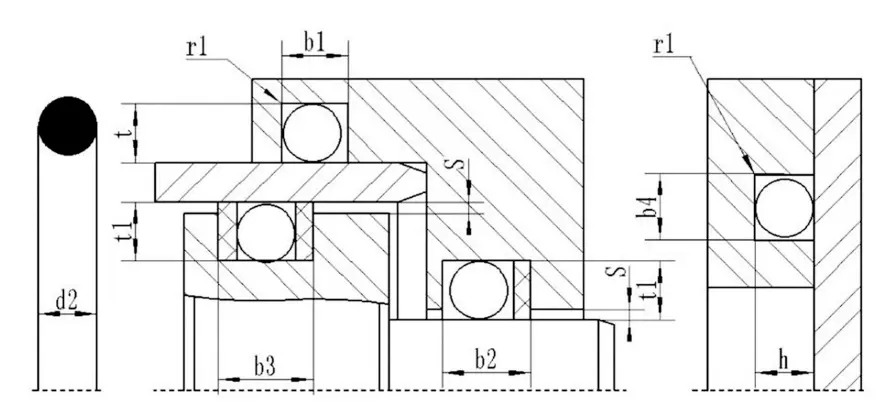

| Caighdeánach | Trastomhas tras-rannóige O-fáinne w w |
|
|||||
| Caighdeán Meiriceánach mar 568 Caighdeán na Breataine BS 1516 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| Caighdeán na Seapáine IT B2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Caighdeán Idirnáisiúnta ISO 3601/1 Caighdeán na Gearmáine DIN 3771/1 Caighdeán na Síne CB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Méideanna méadracha is fearr | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| Caighdeán Meiriceánach mar 568 (900 Sraith) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| Tá an raon iarratais ar fháinní réalta an -leathan. Roghnaigh an t -ábhar ceart de réir na teochta, an bhrú agus an mheáin. D'fhonn an fáinne réalta a chur in oiriúint d'iarratas ar leith, ba cheart na srianta frithpháirteacha idir na paraiméadair oibre go léir a bhreithniú. Agus an raon iarratais á chinneadh, ní mór an buaictheocht, an teocht oibre leanúnach agus an timthriall oibriúcháin a bhreithniú. I n -iarratais rothlacha, ní mór an t -ardú teochta de bharr teas cuimilte a bhreithniú freisin. | |||||
| Paraiméadair theicniúla | Séala dinimiciúil | Séala statach |
|
||
| Tairiscint frithingeach | Tairiscint rothlach |
|
|||
| Brú oibre (MPA) | Le fáinne coinneála | 30 | 15 | 40 |
|
| Gan fáinne a choinneáil | 5 | - | 5 |
|
|
| Luas (m/s) | 0.5 | 2.0 | - |
|
|
| Teocht (℃) | Ócáidí Ginearálta: -30 ℃ ~+110 ℃ |
|
|||
| Ábhair Speisialta: -60 ℃ ~+200 ℃ |
|
||||
| Ócáidí Rothlaithe: -30 ℃ ~+80 ℃ |
|
||||
Ábhar fáinne réalta:
Is iondúil go mbíonn an t -ábhar Shaw A70 Rubber nítríle NBR.
O-fáinne brataithe:

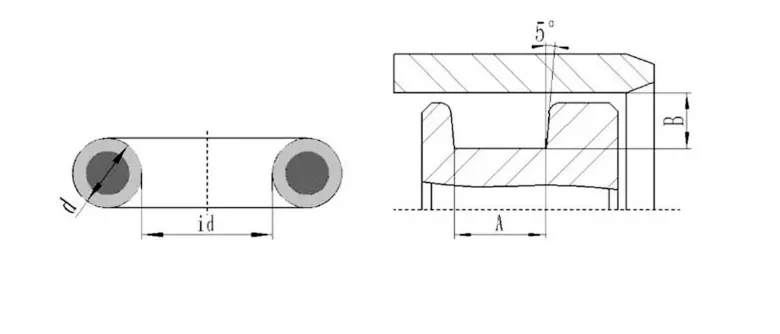

Léaráid sceidealta ar an groove den O-Ring Encapsulated
Tábla toise an groove den fháinne OCapsulated (molta)
| Trastomhas sreinge D. | A (mm) | B (mm) | ||
| Séala statach | Séala dinimiciúil | Séala aeroibrithe | ||
| 1.78 | 2.36/2.49 | 1.42/1.52 | 1.55/1.60 | 1.63/1.65 |
| 2.62 | 3.56/3.68 | 2.08/2.21 | 2.29/2.36 | 2.39/2.44 |
| 3.53 | 4.75/4.88 | 2.82/3.00 | 3.10/3.18 | 3.22/3.28 |
| 5.33 | 7.14/7.26 | 4.27/4.52 | 4.67/4.80 | 4.90/4.95 |
| 6.99 | 9.63/9.65 | 5.59/5.89 | 6.15/6.27 | 6.43/6.48 |
Treoir Suiteála Séala Séala Séala Ruichen
Ⅰ. Treoir suiteála
1. Ní mór an séala a shuiteáil ar an taobh réamhlódáilte, ag tabhairt aghaidh ar an treo brú.
2. Ní mór an corp sorcóra agus an tslat loine a dhéanamh le camfers brú isteach a chomhlíonann riachtanais samplaí ár gcuideachta.
3. Ní mór do imill ghéara a bheith saor ó bhurraí agus ó chothromú nó ó chamfered.
4. Ba chóir snáitheanna, grooves fáinne treorach, srl.
5. Ní mór aon deannach, smionagar nó cáithníní eachtracha eile a bhaint go cúramach.
6. Níor chóir uirlisí le himill ghéara a úsáid.
7. Tá fáinní rónta PTFE níos éasca le leathnú in ola nó in uisce téite (thart ar 80 ~ 120 céim) agus tá siad éasca iad a chur ar ais go dtí a gcruth bunaidh.
8. Más gá do liopa an tséala dul tríd an bpoll brú ola, ba chóir bata plaisteach a úsáid chun an liopa a bhrú go réidh chun cosc a chur ar chamfer an phoill dochar a dhéanamh don liopa séalaithe. Ba chóir poill an tsorcóra a chamfered. (Figiúr 3)
Ⅱ. Modh suiteála
Is féidir grooves oscailte (scoilte) a shuiteáil gan uirlisí.

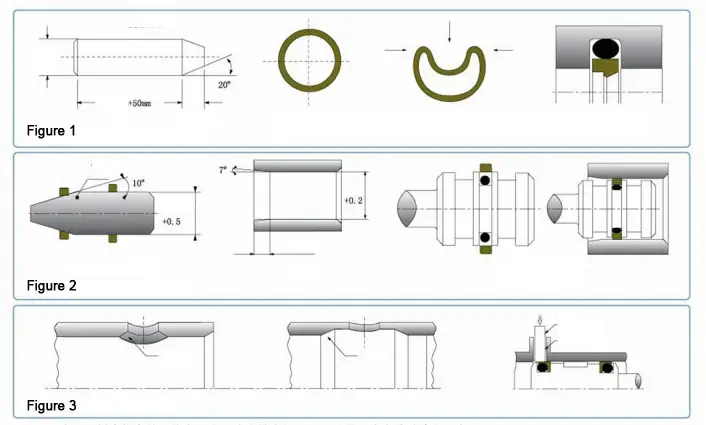

Suiteáil rónta slaite loine groove dúnta (Figiúr 1)
1. Glan agus ola gach foshraith, rónta agus uirlisí suiteála.
2. Cuir an fáinne rubair isteach sa groove (bí cúramach gan é a chasadh).
3. Comhbhrúigh an fáinne séala PTFE isteach i gcruth duáin gan lúb le chéile a dhéanamh, cuir an fáinne séala PTFE comhbhrúite isteach sa groove, agus cuir go réidh é de láimh.
4. Brúigh an mandrel aisghabhála chuig an séala agus cas an mandrel go réidh. Fág é ar feadh 1 nóiméad agus bain an mandrel. Tá an tsuiteáil críochnaithe.
Suiteáil rónta loine i grooves dúnta (Figiúr 2)
1. Glan agus ola gach foshraith, rónta agus uirlisí suiteála.
2. Cuir an fáinne rubair isteach sa groove (bí cúramach gan é a chasadh).
3. Brúigh an fáinne séalaithe PTFE ar an muinchille treorach agus síneadh an fáinne ina saothraítear rónta.
4. Brúigh an fáinne rónta sínte isteach sa groove loiní.
5. Brúigh an muinchille ceartúcháin chuig an bhfáinne ina saothraítear rónta agus rothlaigh an muinchille ceartúcháin ag an am céanna. Bain an muinchille ceartúcháin tar éis é a fhágáil ar feadh 1 nóiméad agus tá an suiteáil críochnaithe.
Tabhair faoi deara: 1. Téigh i gcomhairle lenár gcuideachta mura féidir an táirge atá sonraithe i sampla ár gcuideachta a shuiteáil i groove dúnta ach nach bhfuil sé oiriúnach do groove oscailte.
2. Níl an suiteáil thuas de rónta PTFE infheidhme maidir le gach rónta PTFE. Téigh i gcomhairle lenár gcuideachta más gá.
