Eilimint treorach hiodrálach séala

Tá samhlacha sonracha foroinnte ag eilimint threorach hiodrálacha, cosúil lenár dtáirgí róin hiodrálacha eile. Choinnigh rónta Ruichen forbairt táirgí agus rialú cáilíochta i gcónaí. Tá tréithe difriúla deartha agus táirgthe ag gach samhail, agus tá a chuid dálaí oibre agus feidhmchláir níos spriocdhírithe féin aige.

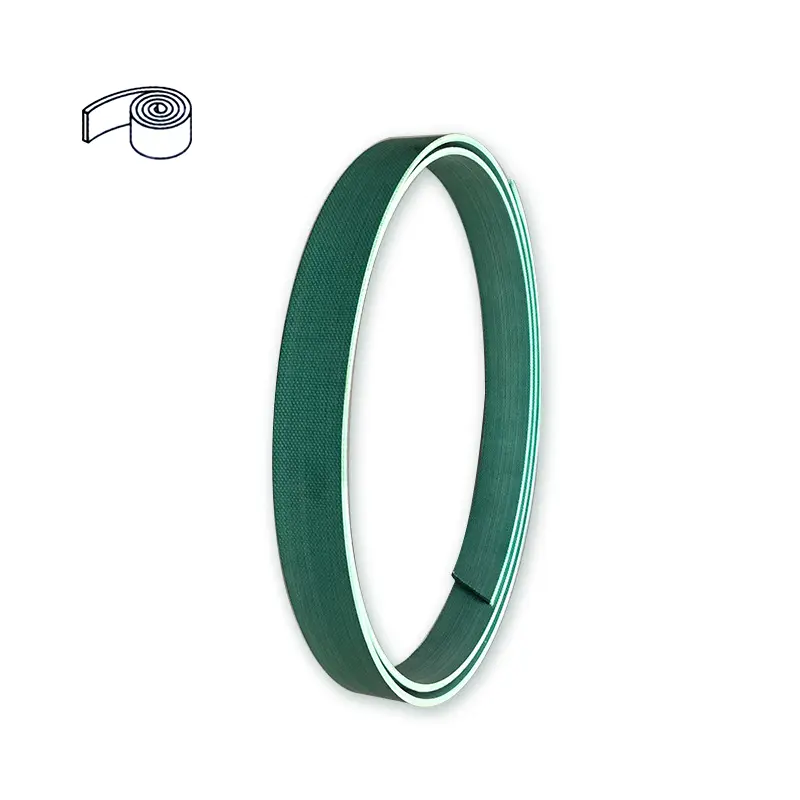

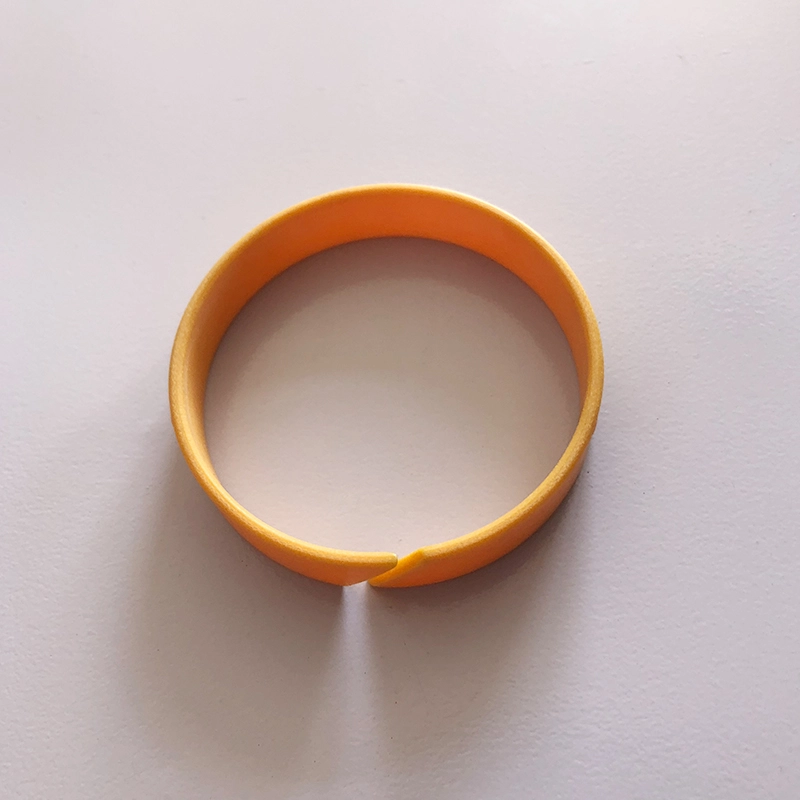

RC1081 Tá saintréithe ardualaigh, caitheamh íseal, cuimilte íseal agus gan aon chnagadh mar gheall ar phúdar cré -umha agus ábhair eile le hábhar PTFE ag crios treorach polytetraethylene treisithe. RC1082 Tá cumas ualach gathacha níos airde ag crios treorach feanólach athneartaithe éadach ná crios treorach PTFE mar gheall ar úsáid ábhair feanólach a threisíonn éadach. Soláthraítear an dá chrios treorach i rollaí, ar féidir le húsáideoirí iad a ghearradh le haghaidh suiteáil éasca agus teagmháil miotail a sheachaint ar an dromchla sleamhnáin.

Is bunchuid thábhachtach den sorcóir hiodrálach an fáinne tacaíochta. D'fhonn dul in oiriúint d'fhorbairt na bhfáinne sleamhnáin agus na struchtúir bhoga ar fud an domhain, d'fhorbair ár gcuideachta fáinní tacaíochta feanólacha (criosanna) atá treisithe éadach. Léirigh blianta d'úsáid iarbhír gur shroich nó gur sháraigh an táirge seo leibhéal cáilíochta na dtáirgí eachtracha comhchosúla agus gur mhol úsáideoirí go forleathan é. Is féidir an tábla feidhmíochta de na fáinní tacaíochta (criosanna) a tháirgeann ár gcuideachta a úsáid mar thagairt. Tá ról tacaíochta agus treorach ag slat loiní agus loine an tsorcóra hiodrálacha frithingeacha.

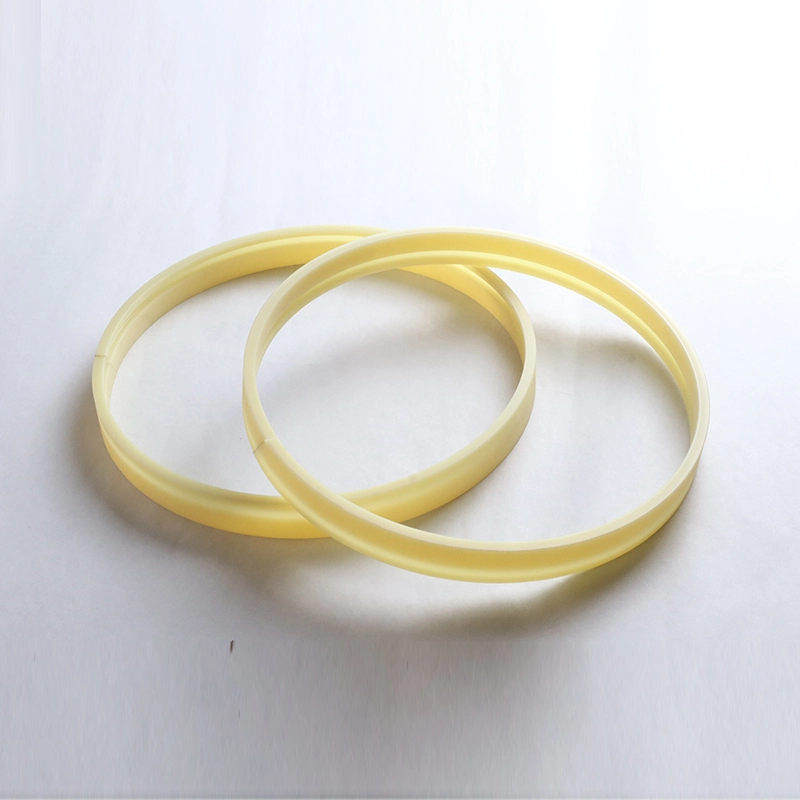

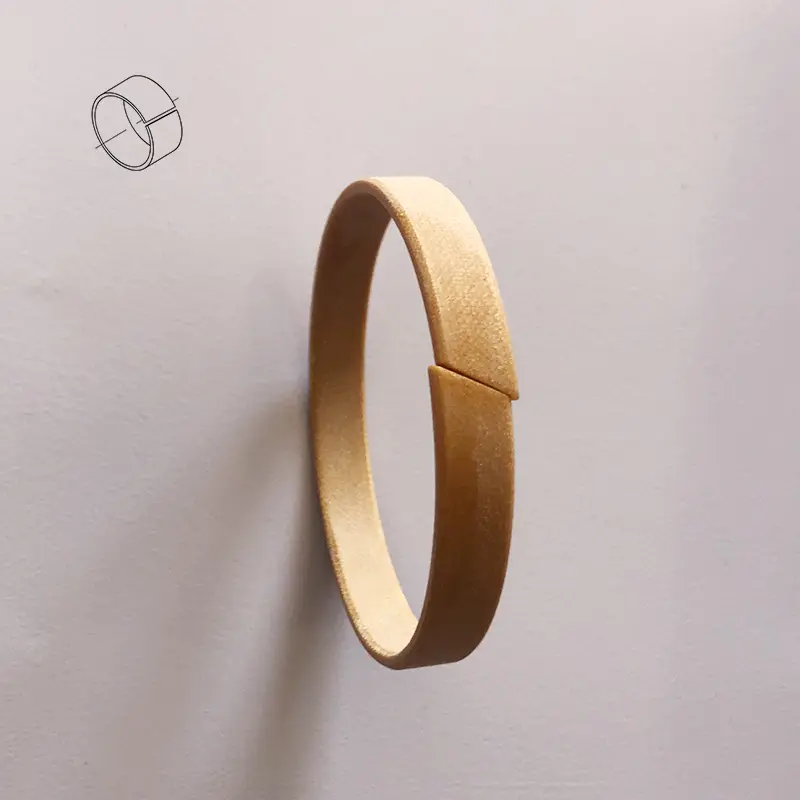

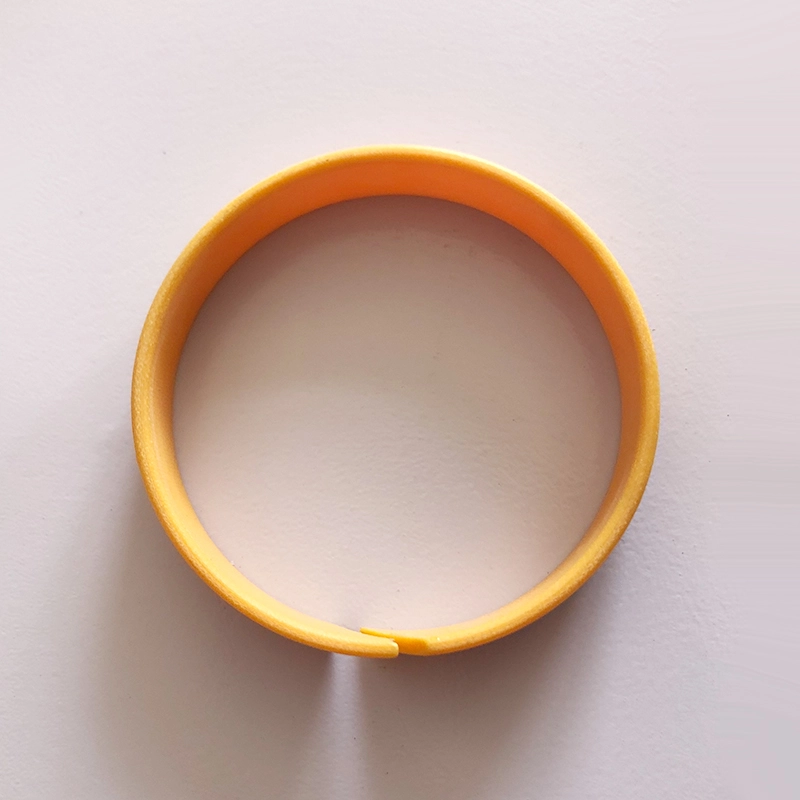

RCS fáinne treorach neamh-mhiotalach le haghaidh fáinne treorach neamh-mhiotalach slat loine slat loiní do loiní

Maidir leis an loiní nó an tslat loine a ritheann sa sorcóir hiodrálach, tá éifeacht bheacht treorach ag an bhfáinne caithimh agus is féidir leis fórsaí gathacha a ionsú. Ag an am céanna, is féidir leis an bhfáinne caitheamh cosc ​​a chur ar theagmháil miotail de chodanna sleamhnáin sa sorcóir hiodrálach. I gcomparáid le fáinní caitheamh miotail, tá go leor buntáistí ag baint le fáinní caitheamh neamh-mhiotalacha. Ina measc, tá fáinní treorach feanólacha agus PTFE treisithe éadach ar fáil i gcineálacha gearrtha ar an láthair agus réidh le húsáid.

1. Friotaíocht Dea -Chaith

2. Seachain teagmháil miotail

3. Is féidir le creathadh meicniúil a chosc

4. Mar gheall ar éifeacht lárnaithe an fháinne caithimh, ceadaítear imréiteach gathacha níos mó

5. Groove simplí agus éasca a shuiteáil

Costas cothabhála íseal bunaithe ar na buntáistí thuas, úsáidtear go forleathan é

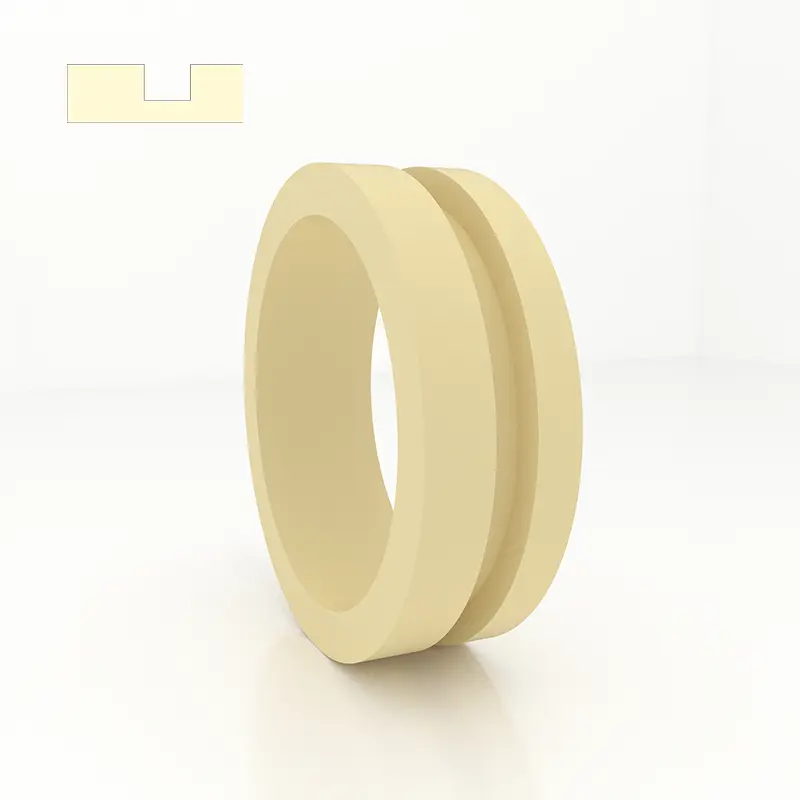

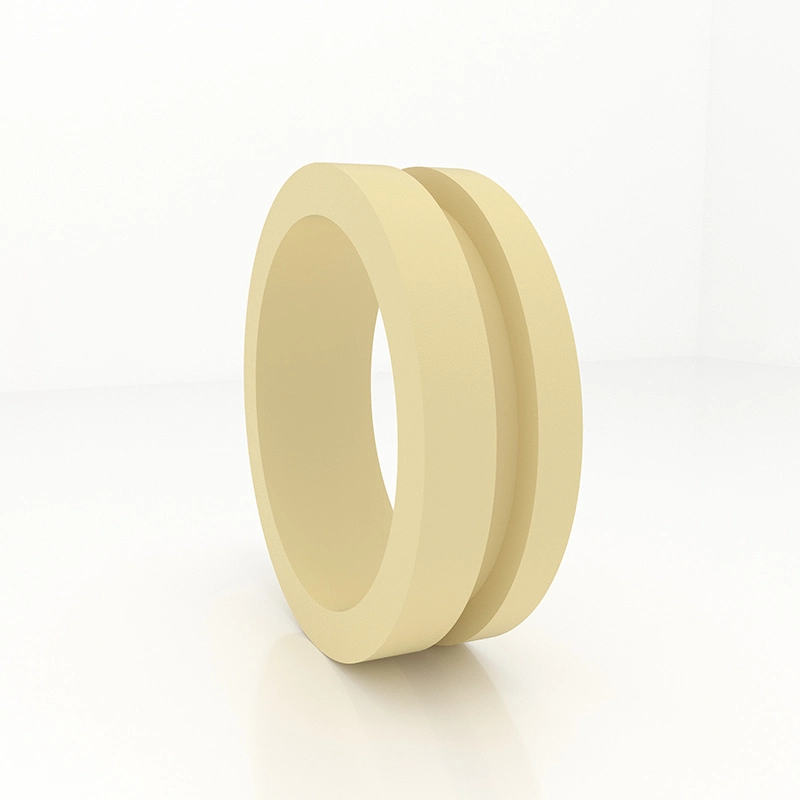

Treoir muinchille

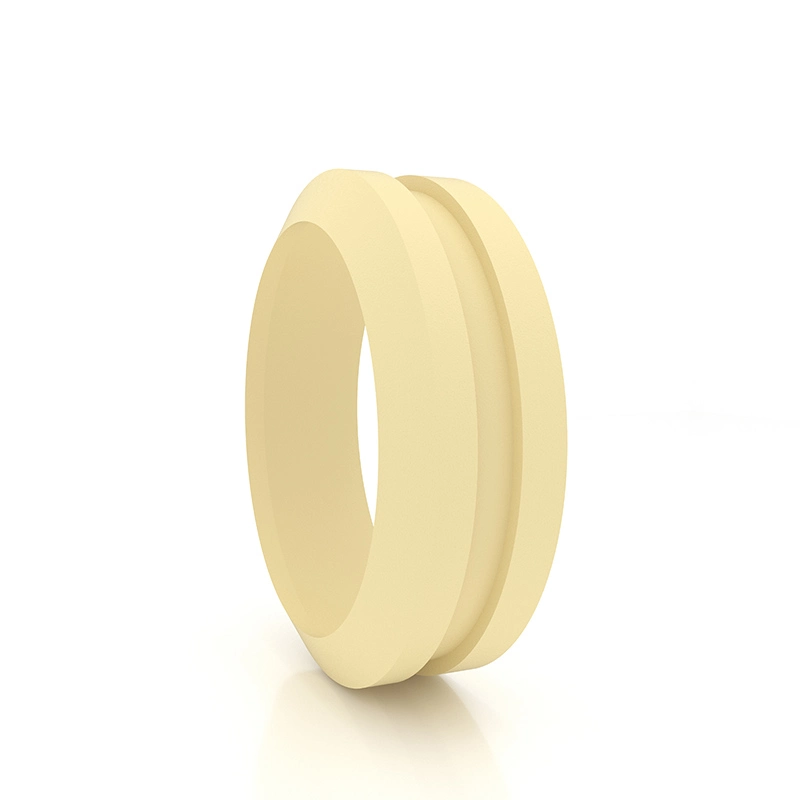

Is muinchille treorach é GFAI le haghaidh slat loine, a thacaíonn leis an tslat loiní agus a threoraíonn agus a threoraíonn an tslat loiní agus a threoraíonn feidhm díndhíonach. Treoir Is sleeves treorach iad sleeves GFI agus GFA do shlat loine, a thacaíonn agus a threoraíonn an tslat loine.

Tá fáinne treorach RCSF-1 déanta as pláta cruach mar an bonn, púdar cré-umha atá sintéirithe i lár, agus meascán de pholaiteatrafluoroethylene agus snáithín rollta ar an dromchla. Gnéithe: Is é an meascán de PTFE agus snáithín ná 0.01-0.03mm, ag cruthú scannán aistrithe chun an dromchla dé a chosaint agus tá airíonna féin-bhealaithe aige; 2. Is é 0.2-0.3mm an ciseal púdair chopair, le hacmhainn mhaith ualach agus friotaíocht a chaitheamh, seoltacht mhaith teirmeach; 3. Cruach carbóin íseal, ag soláthar dea-chumas ualach-ualach agus seoltacht theirmeach.

Tá fáinne treorach cré-umha de chineál RCFB déanta as cré-umha CUSN8 mar an bunábhar agus is bushing eacnamaíoch é le hacmhainn ard-ualach agus friotaíocht mhaith. Tá dromchla oibre an táirge RCFB090 clúdaithe le poill ola diamaint rialta, agus clúdaítear dromchla oibre an táirge RCFB092 le poill ola rialta, a imríonn ról stórála ola. Tá sé níos éasca scannán ola a chruthú ag tús na gluaiseachta, rud a laghdaíonn an fhriotaíocht cuimilte tosaigh.

Gnéithe agus feidhmchláir táirge:

Sampla a Ordú:

PTFE Treoir Téip Ordú Sampla RC1081—9.7x2.5

Treoir Éadach Feanólach Téip Ordú Sampla RC1082—9.7x2.5

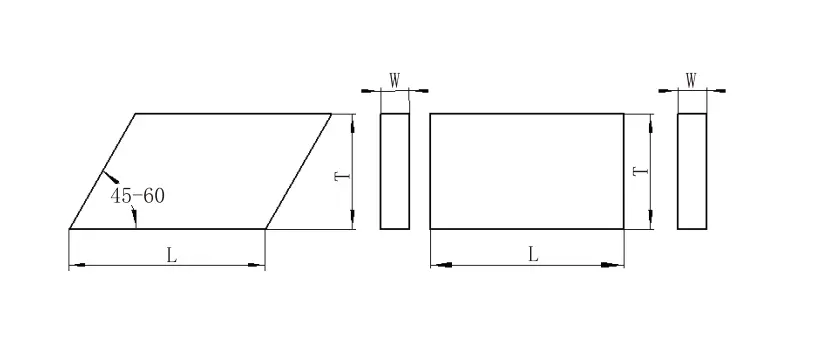

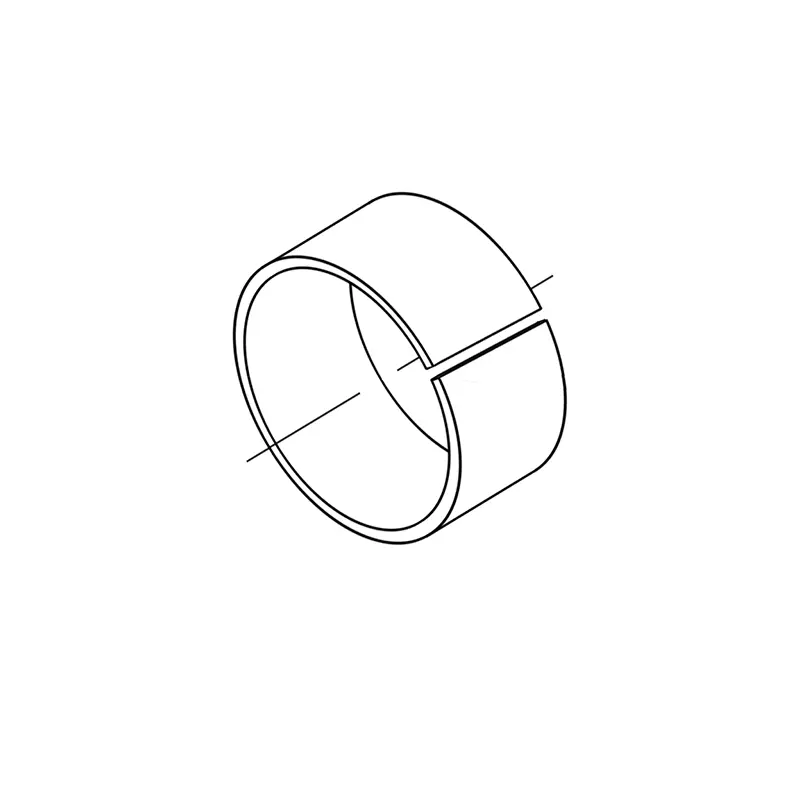

Ríomh fad gearrtha

Le haghaidh seafta: L = 3.1 (d+w) le haghaidh poll: L = 3.1 (D-W)

L --- Fad Fáinne d --- trastomhas d-seafta d --- trastomhas poll w --- tiús fáinne z --- gearrtha imréiteach

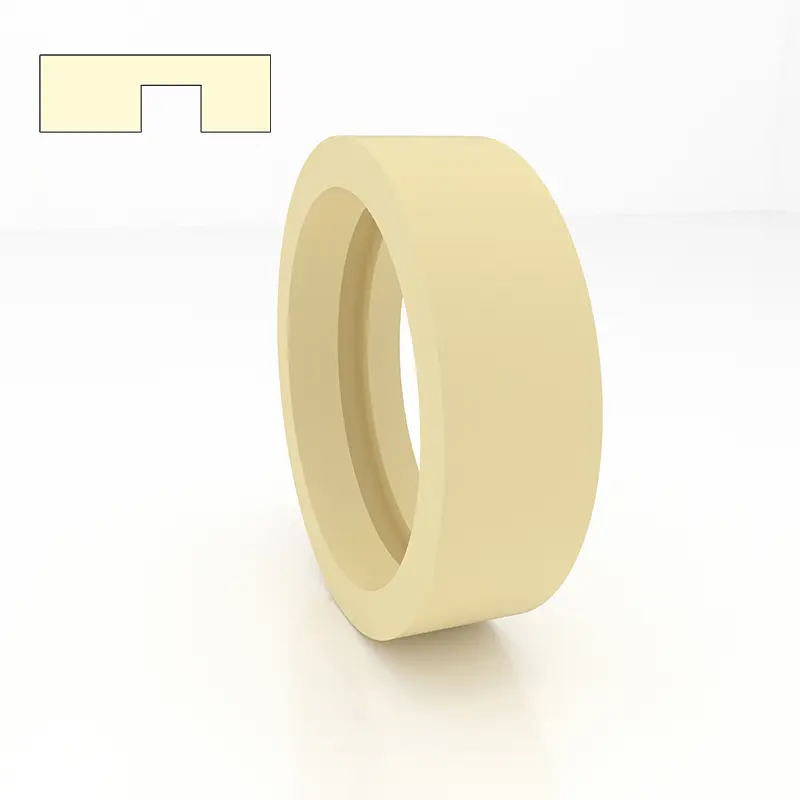

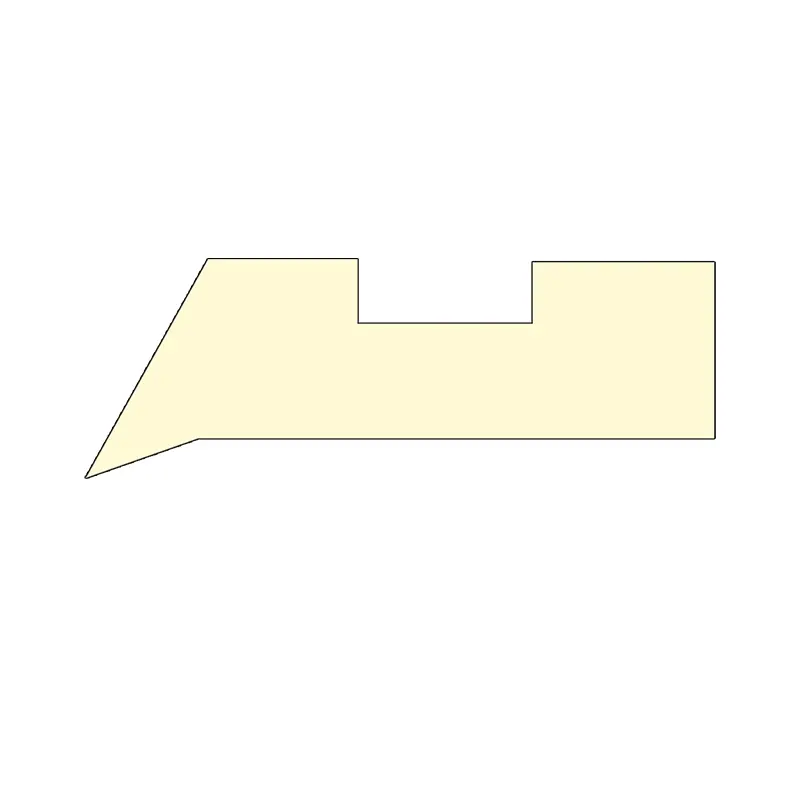

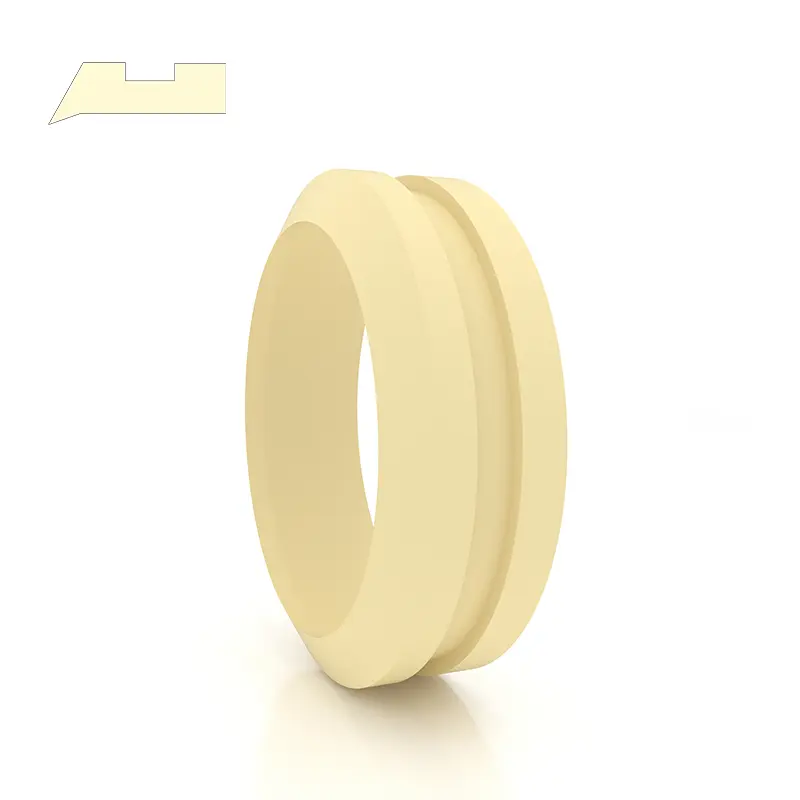

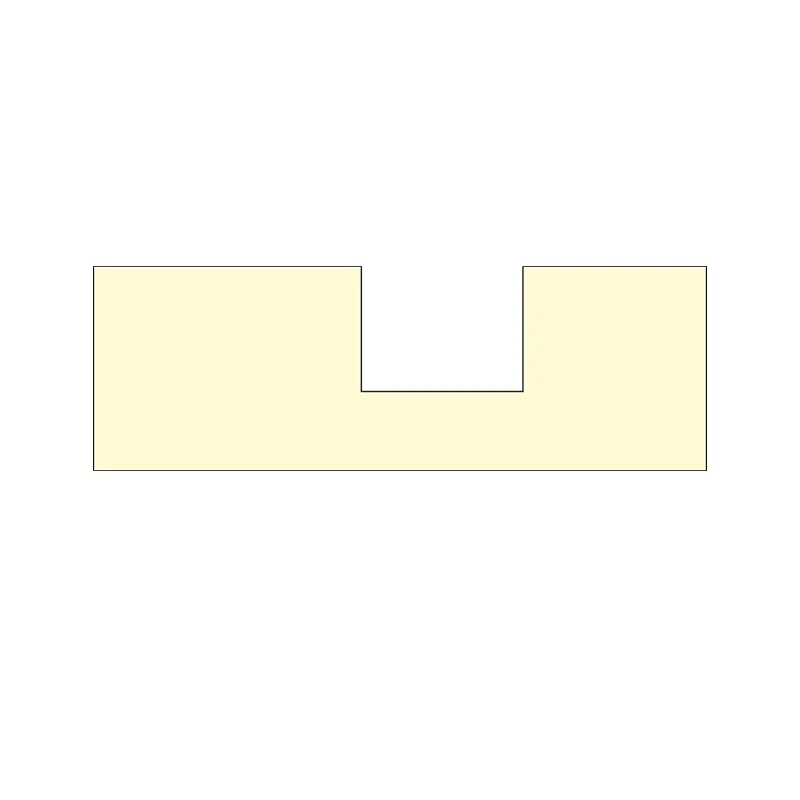

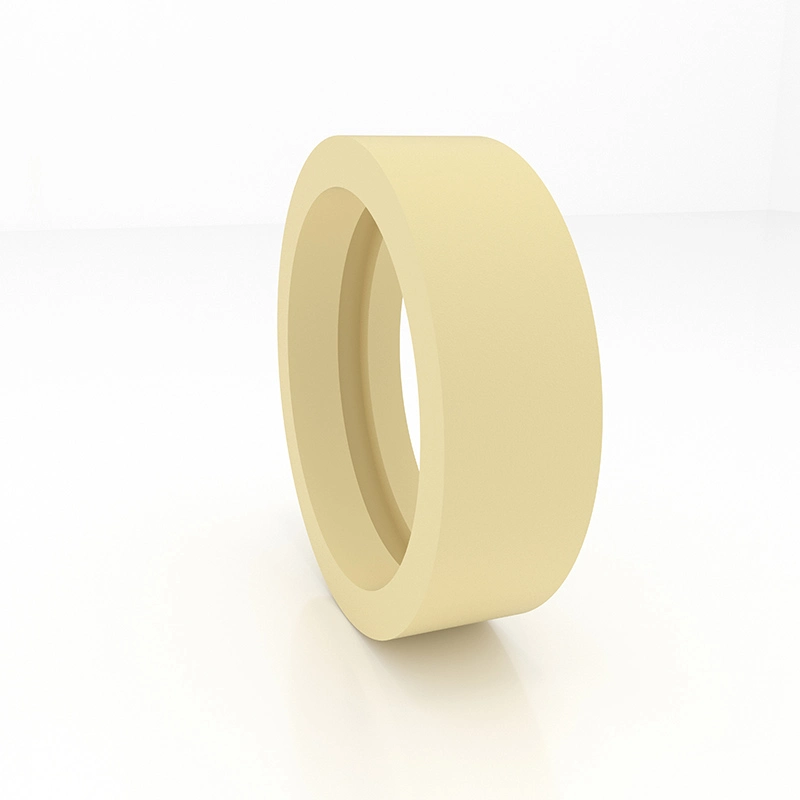

Treoir Sleeve Gfai

1. Feidhmíocht agus Úsáid: Is muinchille treorach é an Sleeve Gfai don tslat loiní, a thacaíonn agus a threoraíonn an tslat loiní agus a threoraíonn an tslat loine agus a bhfuil feidhm deannaigh aige.

2.

3. Coinníollacha Oibre: Teocht Oibre: -55 ～+225 ° C (úsáidtear PTFE os cionn 120 °).

4. Caighdeán dearaidh: Agus tú ag dearadh agus ag roghnú, déan tagairt don tsraith FAI de chuideachta ocrais.

5. Modh marcáil agus ordaithe: Tá an muinchille treorach GFAI marcáilte leis an uimhir ordaithe, Sampla: GFAI-0600 PTFE

Treoir Sleeve Gfi

1. Feidhmíocht agus Úsáid: Treoir Is muinchille treorach é GFI do shlat loine, a thacaíonn leis an slat loiní agus a threoraíonn.

2.

3. Coinníollacha Oibre: Teocht Oibre: -55 ~+255 ° C (úsáidtear PTFE os cionn 120 ° C)

4. Caighdeán dearaidh: Agus tú ag dearadh agus ag roghnú, déan tagairt do shraith FI Hunger.

5. Modh marcáil agus ordaithe: Treoir Sleeve Tá GFI marcáilte le huimhir ordaithe, Sampla: GFI-0360 PA

Treoir Sleeve GFA

1. Feidhmíocht agus Úsáid: Treoir Is muinchille treorach é GFA do loiní, a thacaíonn agus a threoraíonn na loiní.

2.

3. Coinníollacha Oibre: Teocht Oibre: -55 ~+255 ° C (úsáidtear PTFE os cionn 120C)

4. Caighdeán dearaidh: Agus tú ag dearadh agus ag roghnú, déan tagairt do shraith FA Hunger.

5. Modh marcáil agus ordaithe: Treoir Sleeve Tá GFA marcáilte le huimhir ordaithe, Sampla: GFA-0560 PA

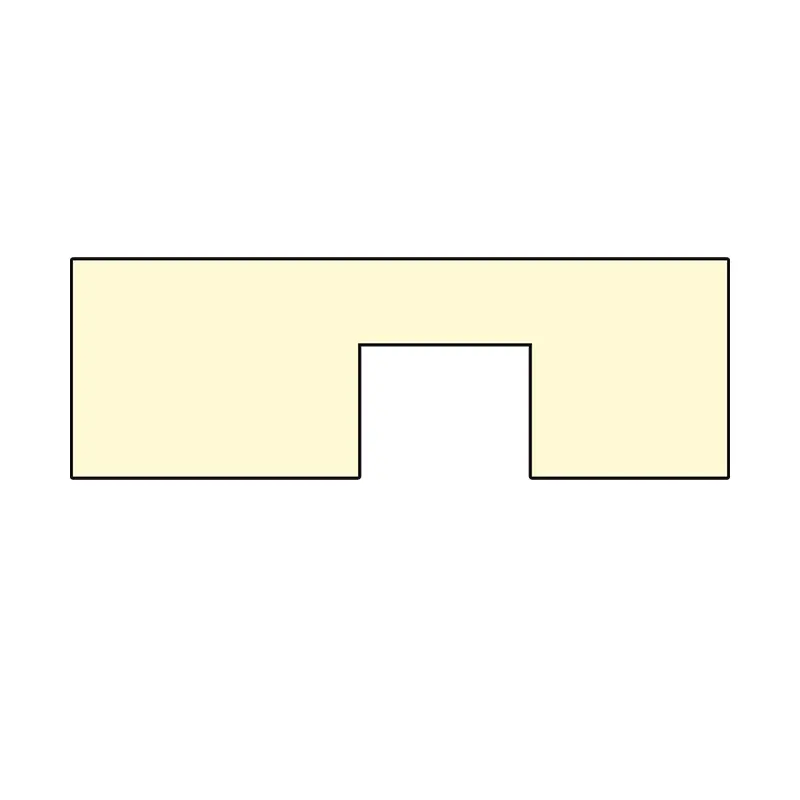

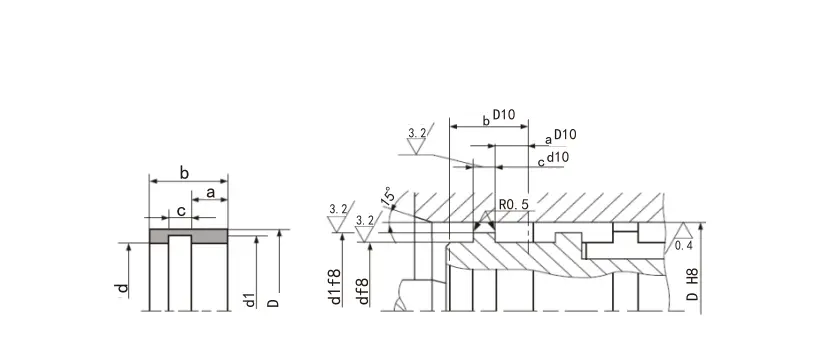

6. Gléas Struchtúrach:

Sonraíochtaí:

Múnla	Leithead groove H+0.2	Tiús T-0.05	Tiús t T-0.05	Tiús T-0.05	Tiús T-0.05	Tiús T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Nóta: Is iondúil go n -úsáidtear an tsraith Boldface. Mura bhfuil an táirge riachtanach sa tábla seo, déan teagmháil linn.

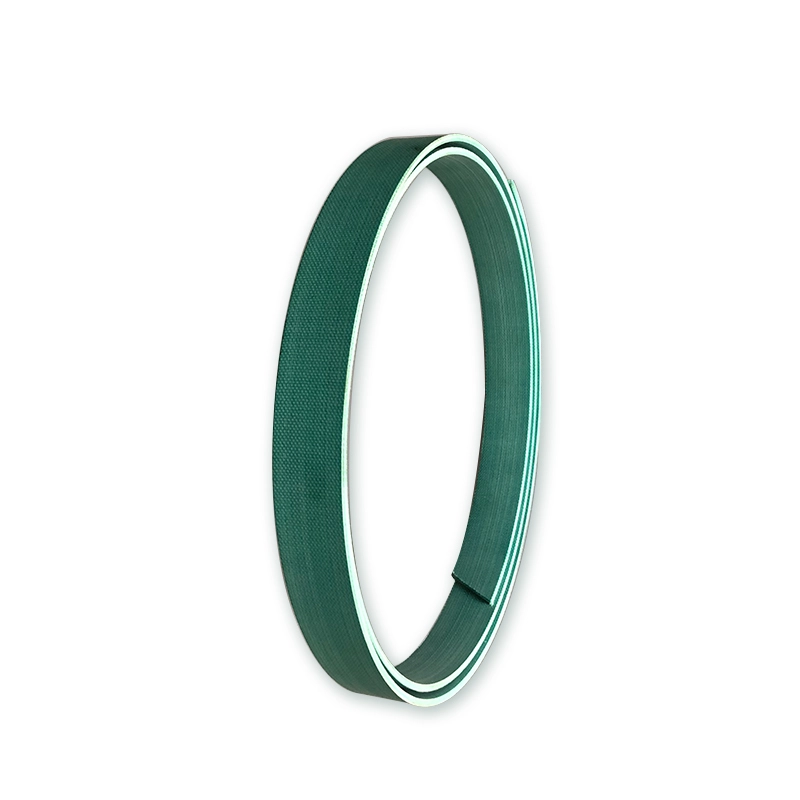

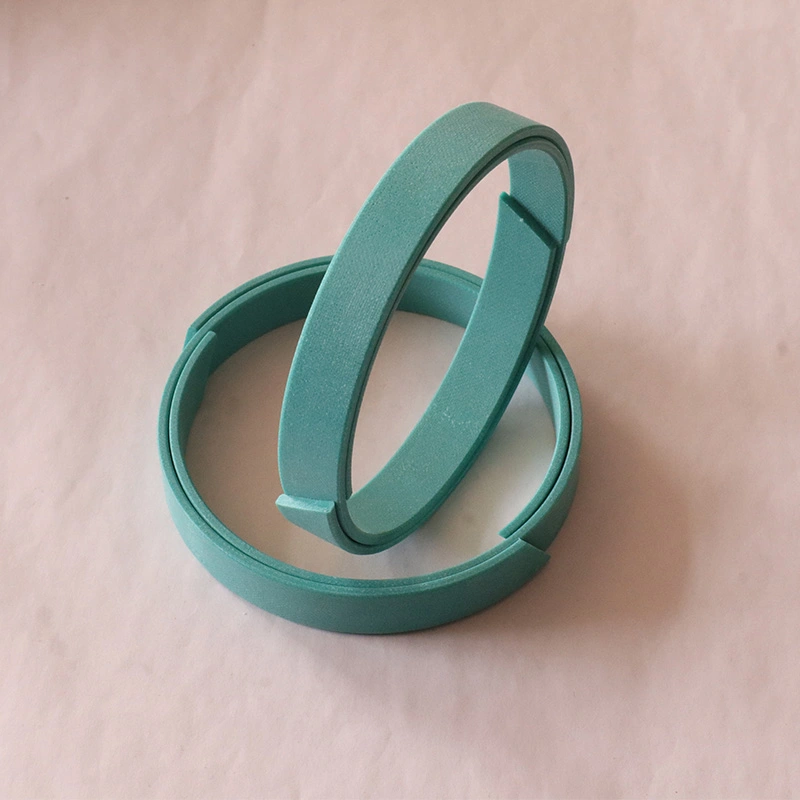

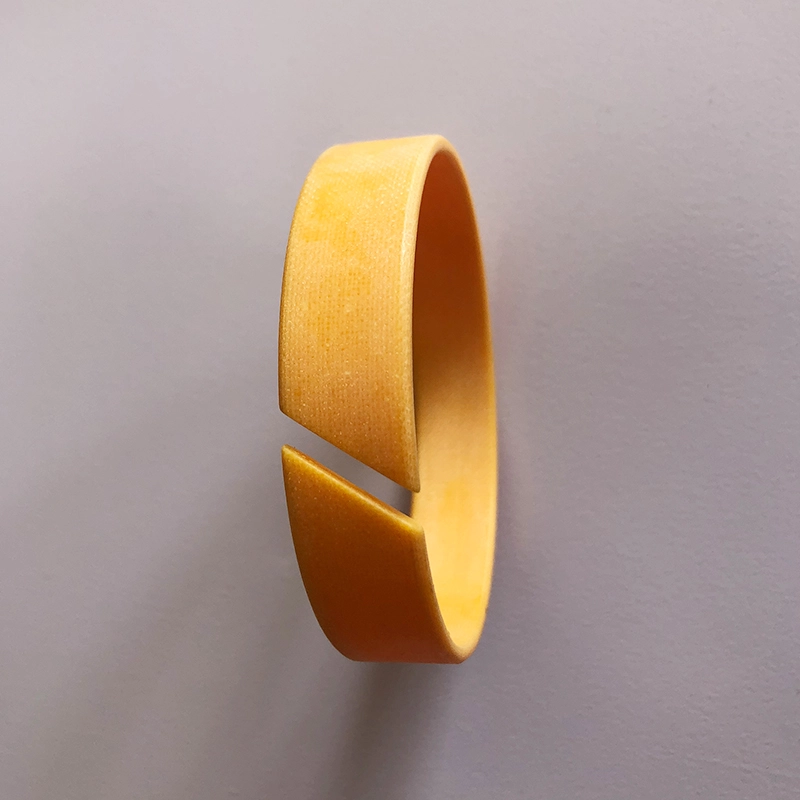

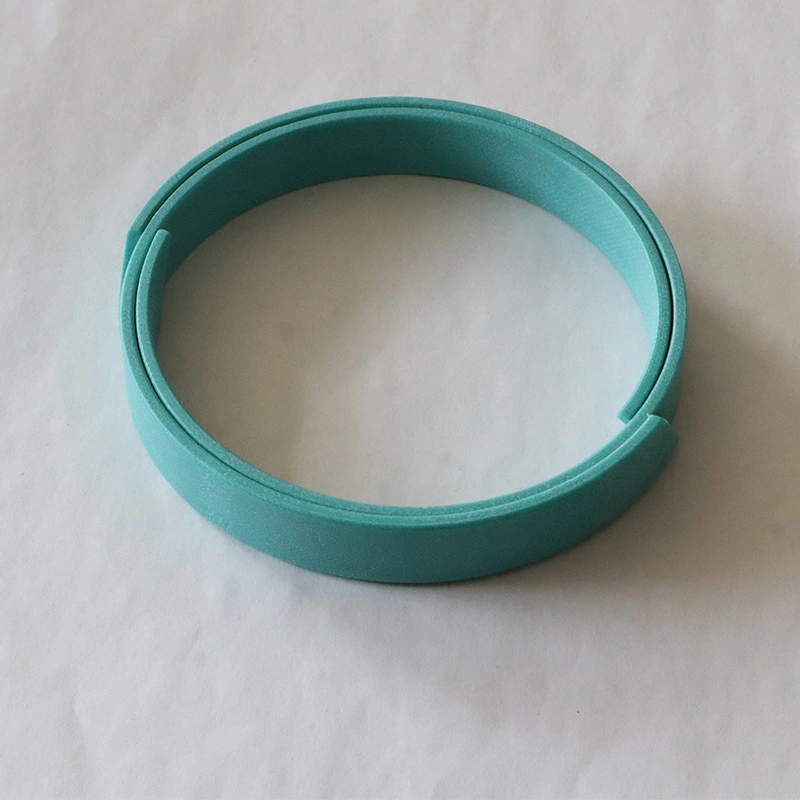

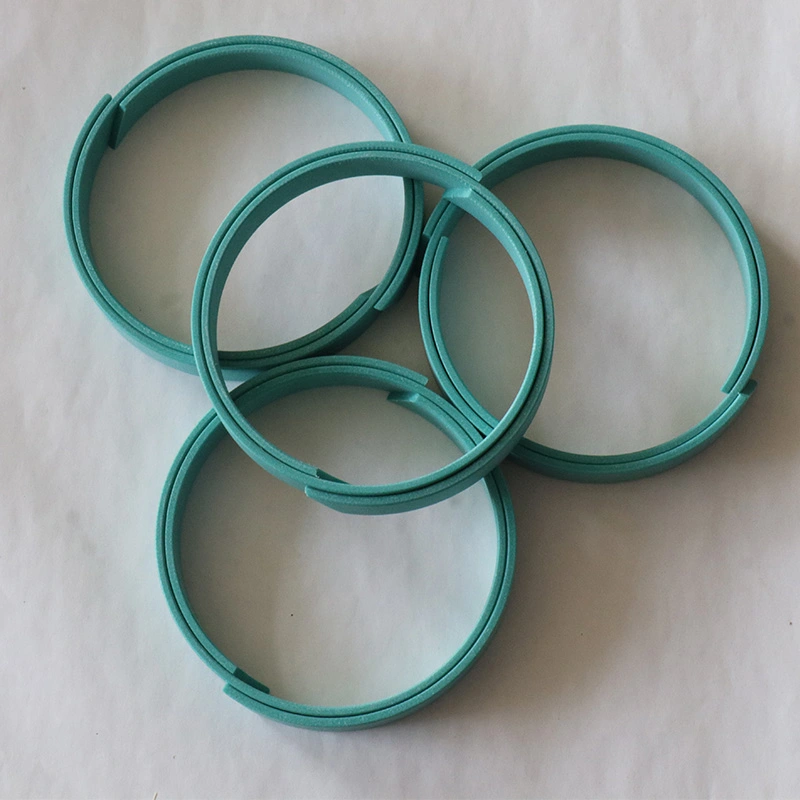

Fáinne tacaíochta feanólach athneartaithe éadach (crios)
Is bun -chomhpháirteanna tábhachtacha iad fáinní tacaíochta de shorcóirí hiodrálacha. D'fhonn dul in oiriúint d'fhorbairt na bhfáinne sleamhnáin agus na struchtúir bhoga ar fud an domhain, d'fhorbair ár gcuideachta fáinní tacaíochta feanólacha (criosanna) atá treisithe éadach. Léirigh blianta d'úsáid iarbhír gur shroich nó gur sháraigh an táirge seo leibhéal cáilíochta na dtáirgí eachtracha comhchosúla agus gur mhol úsáideoirí go forleathan é. Is iad Táblaí 1 go 4 na táblaí feidhmíochta fáinní tacaíochta (criosanna) a tháirgeann ár gcuideachta.

Tábla 1 Comparáid idir airíonna fisiceacha ár bhfáinne tacaíochta agus táirgí Busak+Shamba

Foinse shamplach	Tiús Fáinne Tacaíochta (MM)	Neart Comhbhrúite (MPA)	Ráta Athraithe Meáchan Friotaíochta Ola Ola hiodrálacha (70 ± 2 ℃*24h）	Neart Breaking (MPA)	Greamaitheacht Interlayer (KN/M)
Faisean+Shamba	2.48	338.9	2.83	35.6	1.2
Ár dtáirgí	2.48	425	0.90	37.0	2.9
	2.48 (le graifít)	390	0.63	36.4	2.08

Tábla 2 Innéacs Feidhmíochta na Fáinne Tacaíochta Sorcóra Hiodrálaigh

Éagsúlacht shamplach	Ár dtáirgí		Ceolfhoireann Inbhéis ①	Duratec900 ①	Turcite47 ②	MT64/5B	NoKWR (Seapáinis)	Pom modhnaithe Polaocsaimitiléin	Cat (SAM)
	Luach tomhaiste	Táscairí riachtanacha
Neart Comhbhrúite (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Tabhair faoi deara: ①busak+Cuideachta Shamba ②Merkel Company Tábla 3 Innéacs Neart

Éagsúlacht shamplach	Ár dtáirgí		Ceolfhoireann Inbhéis ①	Duratec900 ①	Turcite47 ②	MT64/5B	NoKWR (Seapáinis)	Pom modhnaithe Polaocsaimitiléin	Cat (SAM)
	Luach tomhaiste	Táscairí riachtanacha
Neart Comhbhrúite (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Tabhair faoi deara: ①busak+Cuideachta Shamba ②Merkel Company Tábla 4 Comhéifeacht Frithchuimilte ár dtáirgí agus Orkot TLG faoi fhrithchuimilt thirim agus faoi choinníollacha sileadh ola

Luchtaigh in aghaidh an aonaid Fad Teagmhála W (N/MM)	Sealaíocht Teagmhála Hertz (N/MM2)	Comhéifeacht cuimilte
		Stát cuimilte tirim		Stát bealaithe drip ola
		Ár dtáirgí	Orchot TLG	Ár dtáirgí	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

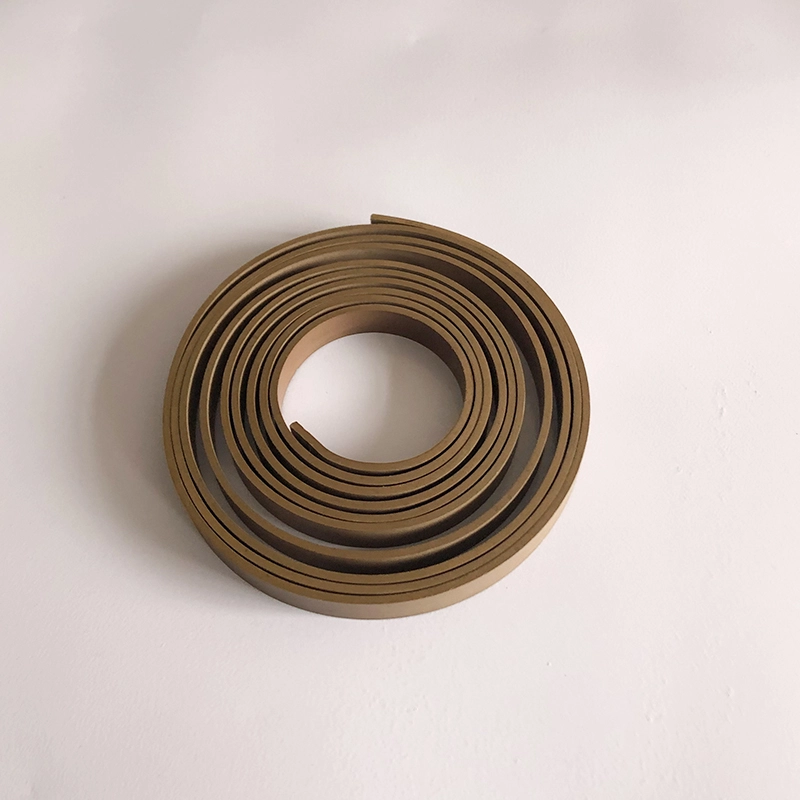

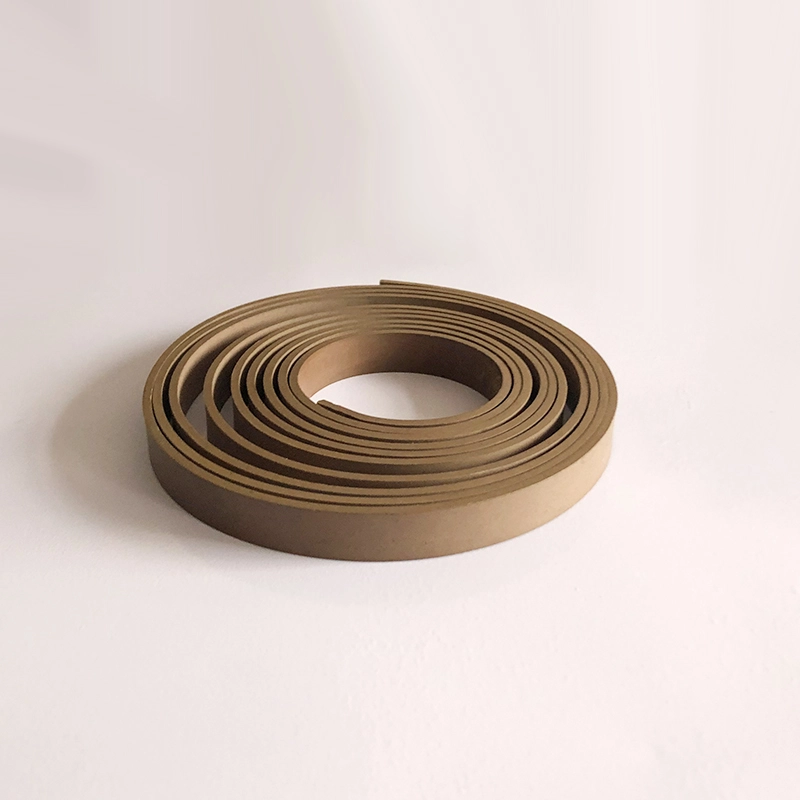

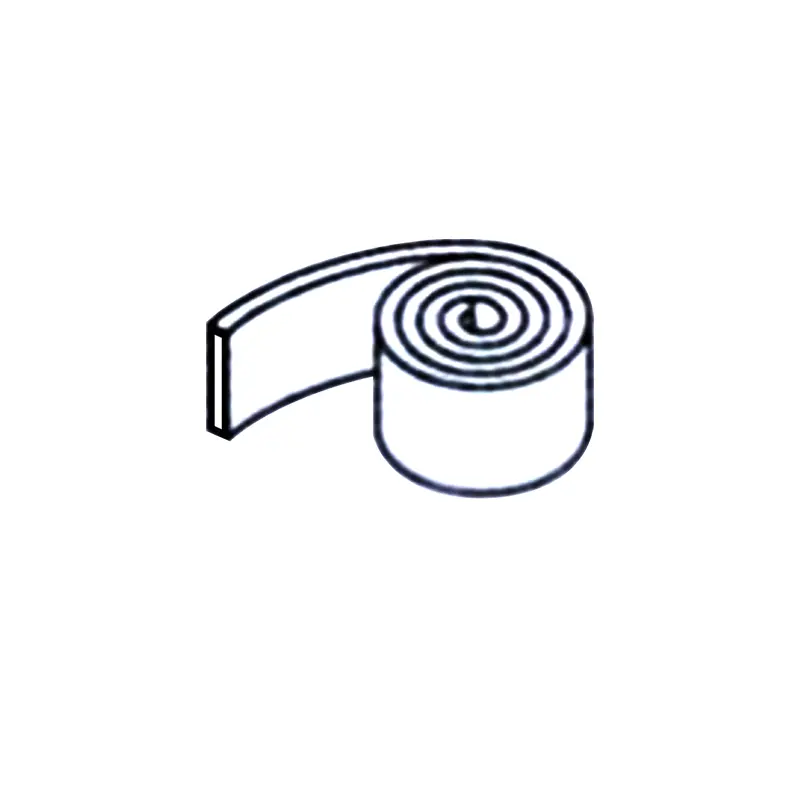

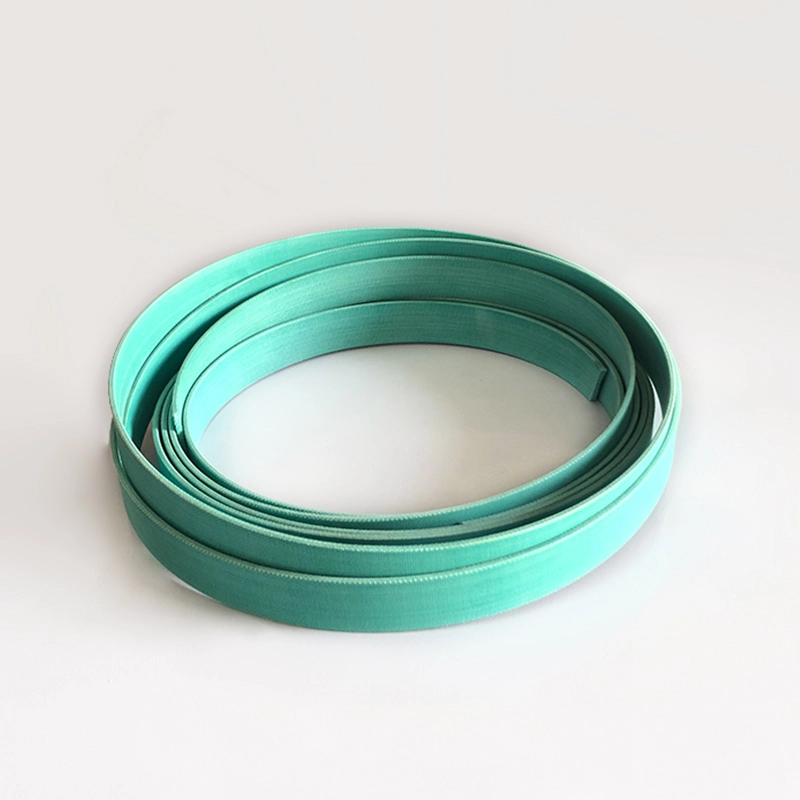

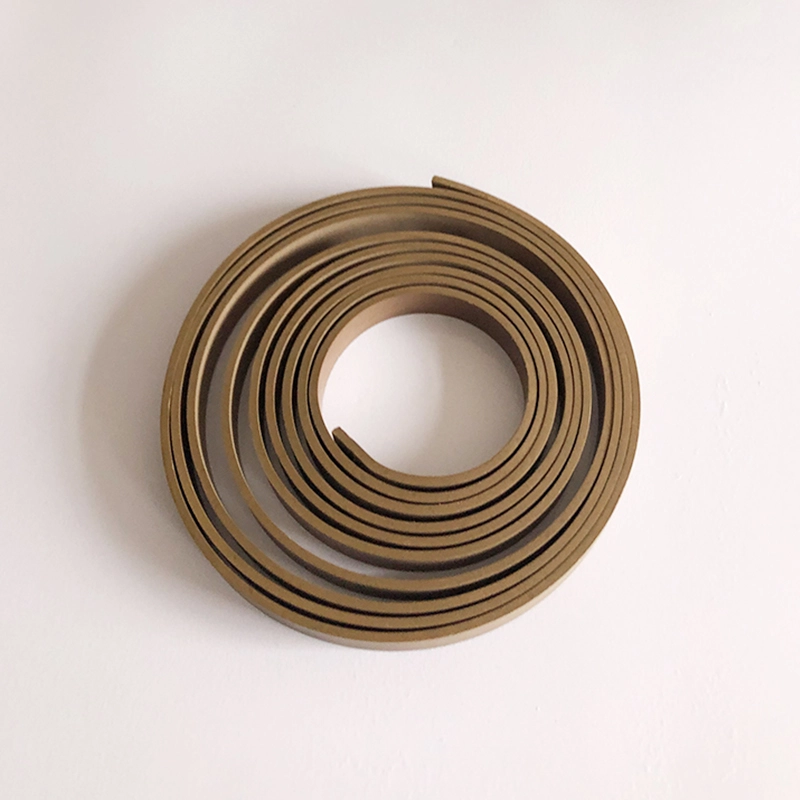

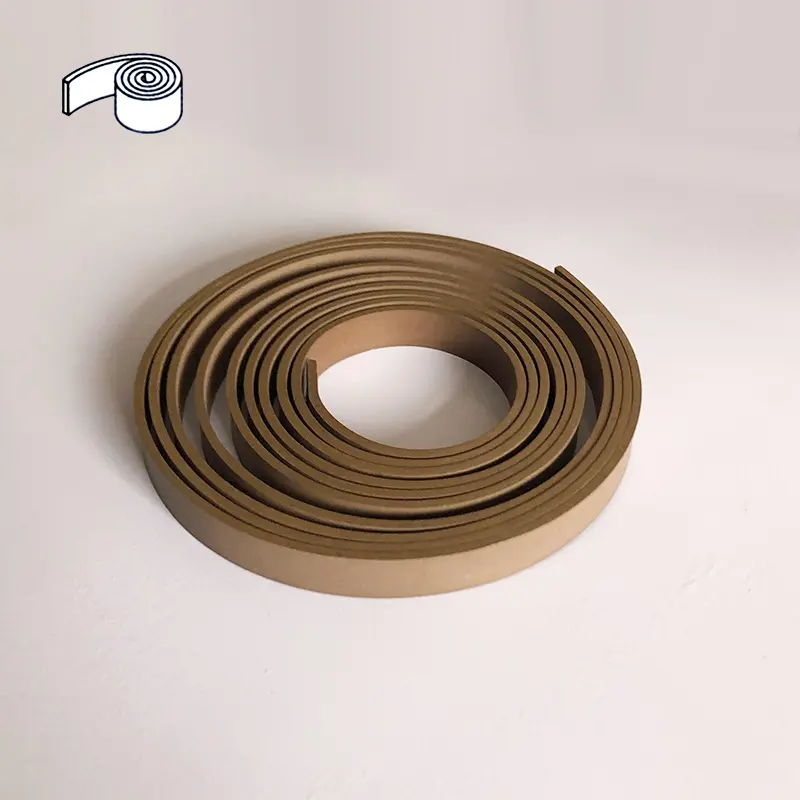

Crios Wear-Frithsheasmhach PTFE (fáinne)
Ábhar	PTFE+Cré -umha
Cuir ar fáil	Rolladh (thart ar 20 méadar/rolla de ghnáth) nó gearrtha ar an fad riachtanach
Buntáistí	1. Frithchuimilt íseal, gan aon chnagadh agus biting;
	Is féidir leis oibriú go maith gan dóthain bealaithe;
	3. frithsheasmhach in aghaidh na meán éagsúla, cobhsaíocht cheimiceach den scoth;
	4. Is féidir leis freastal ar rudaí crua atá leabaithe sa fháinne atá frithsheasmhach in aghaidh an chaitheamh, ag laghdú rudaí crua ag scríobadh an tsorcóra agus na rónta, mar sin i gcásanna ualach trom, bain úsáid as fáinní ilchaiteacha;
	5. Tá frithsheasmhacht mhaith caite aige freisin i gcásanna ardluais agus ualach éadrom, mar sin is é an fáinne is mó a úsáidtear go forleathan;
	6. Níl aon srianta méide, is féidir iad a úsáid i gcásanna trastomhas mór.
Teocht	-60 ~+200 ℃
An t -uasluas	15m/s
Neart easbhrúite uasta	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

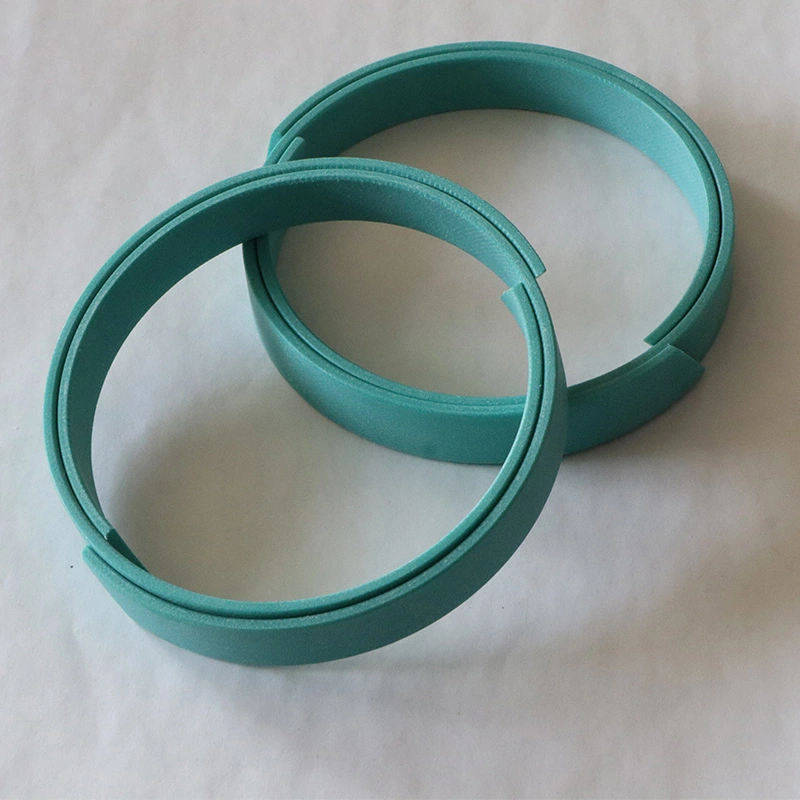

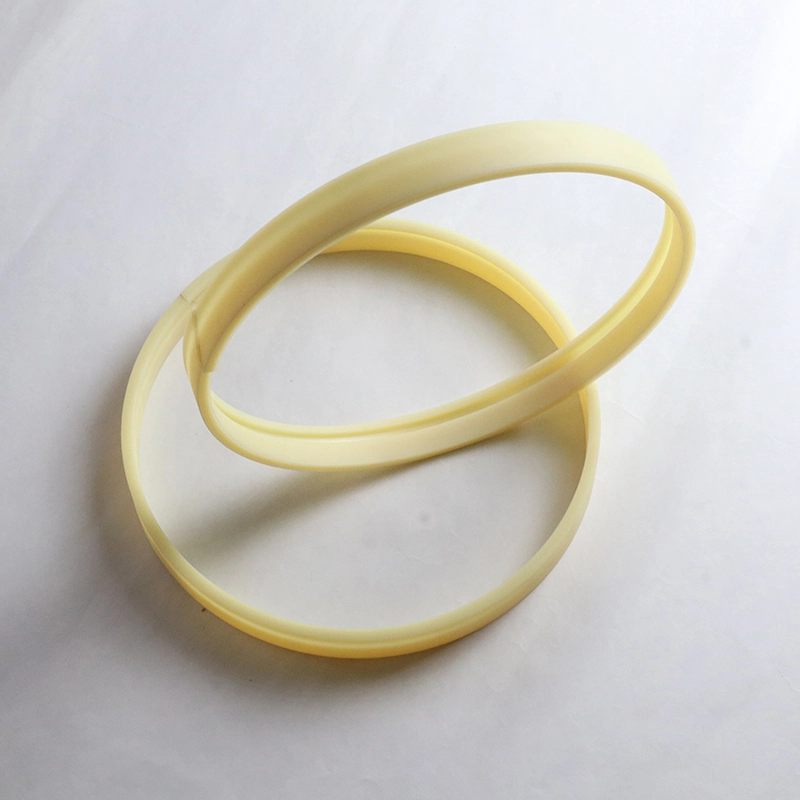

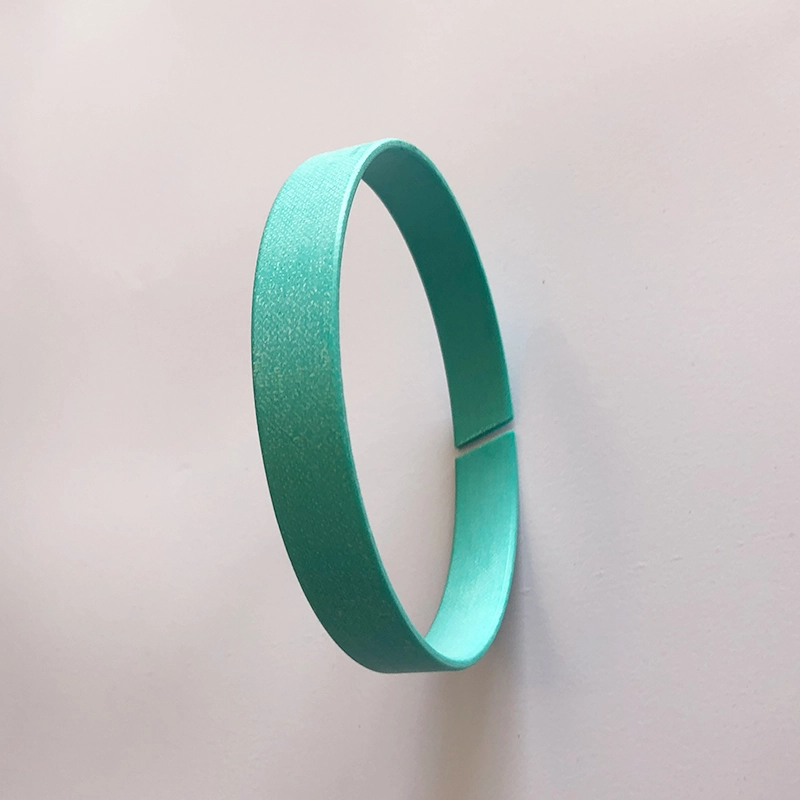

Fáinne treorach neamh-mhiotalach do shlat loine RCS

Fáinne treorach neamh-mhiotalach do loiní RCT

Maidir leis an loiní nó an tslat loine a ritheann sa sorcóir hiodrálach, tá éifeacht bheacht treorach ag an bhfáinne caithimh agus is féidir leis fórsaí gathacha a ionsú. Ag an am céanna, is féidir leis an bhfáinne caitheamh cosc ​​a chur ar theagmháil miotail de chodanna sleamhnáin sa sorcóir hiodrálach. I gcomparáid le fáinní caitheamh miotail, tá go leor buntáistí ag baint le fáinní caitheamh neamh-mhiotalacha. Ina measc, tá fáinní treorach feanólacha agus PTFE treisithe éadach ar fáil i gcineál gearrtha ar an láthair agus sa chineál réidh le húsáid.

1. Friotaíocht Dea -Chaith

2. Seachain teagmháil miotail go miotail

3. Is féidir le creathadh meicniúil a chosc

.

5. Groove simplí, éasca a shuiteáil

6. Costas cothabhála íseal bunaithe ar na buntáistí thuas, úsáidtear go forleathan é

Ábhair:

1. Polytetrafluoroethylene PTFE3 (Ábhar Ginearálta), PTFE4 (atá oiriúnach do mheáin íseal-shliocht amhail uisce), PTFE1 (ceanglais íseal-fhrithchuimilte amhail neomatics)

2. Polyoxymethylene POM nó Níolón PA agus a Ábhair Athraithe

3.

Tábla comparáide de chumas ualach-ualach na n-ábhar éagsúil (tagairt)

Ábhair	Uasmhéid toilleadh ualaigh (N/mm2)
Púdar copair líonta PTFE	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Feanólach le éadach	90 (60 ° C); 40 (80 ° C)
Polyoxymethylene nó níolón	25 (60 ° C); 15 (80 ° C)
Polyoxymethylene nó níolón líonta	40 (60 ° C); 30 (80 ° C)

Caighdeán dromchla groove

Réidh	RTMAX (μM)	RA (μM)
Dromchla sleamhnáin	≤2.5	0.05-0.3
Bun groove	≤10	≤2
Taobh groove	≤15	≤3

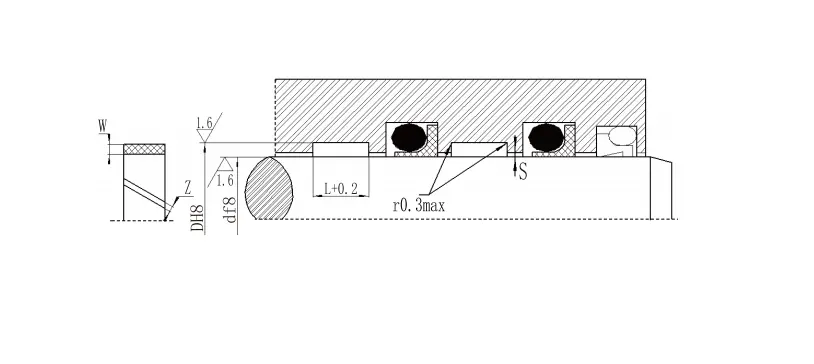

Sraith Sonraíocht Fáinne Treoir Slat Loin

Trastomhas slaite	Trastomhas ón mbonn	Leithead groove	Tiús	Bearna		Trastomhas slaite	Trastomhas ón mbonn	Leithead groove	Tiús	Bearna
d f8/h9	D H8	L+0.2	W	Z		d f8/h9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Treoir Féin-bhealaithe Paraiméadair Fáinne
Paraiméadair			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Bushings saor ó luaidhe		Muinchille speisialta hiodrálacha	Bashing bonn cré -umha	Muinchille frithsheasmhach in aghaidh creimthe cruach dhosmálta
Uasbhrú imthacaí (dinimiciúil)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
Uasbhrú imthacaí (statach)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
Tairiscint ascalach			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Luas uasta sleamhnáin (bealaithe ola)			<2m/s		<2m/s	<2m/s	<2m/s
Frithchuimilt chomhéifeacht μ	Cuimilteacht thirim		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	Bealaithe ola		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
Luach PV uasta (tirim)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Uasluach PV (ola)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Teocht oibriúcháin			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Seoltacht theirmeach			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Comhéifeacht leathnaithe líneach			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
Tábla Paraiméadair Cré -Umhach Tríd RCFB Tábla Paraiméadair
Paraiméadar		RCFB090		RCFB092		RCFB09G
Dlús		8.9g/cm³		8.9g/cm³		8.9g/cm³
Neart comhbhrúite		470n/mm²		470n/mm²		470n/mm²
Seoltacht theirmeach		60W/M.K		60W/M.K		58w/m.k
Comhéifeacht leathnaithe líneach		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Cré		90 ~ 120hb		90 ~ 120hb		90 ~ 120hb
Édáileáil		55%		55%		55%
Ainm an ábhair		Cusn8p		Cusn8p		Cusn8p
Ábhair roghnacha eile		Cusn6.5p		Cusn6.5p		Cusn6.5p
