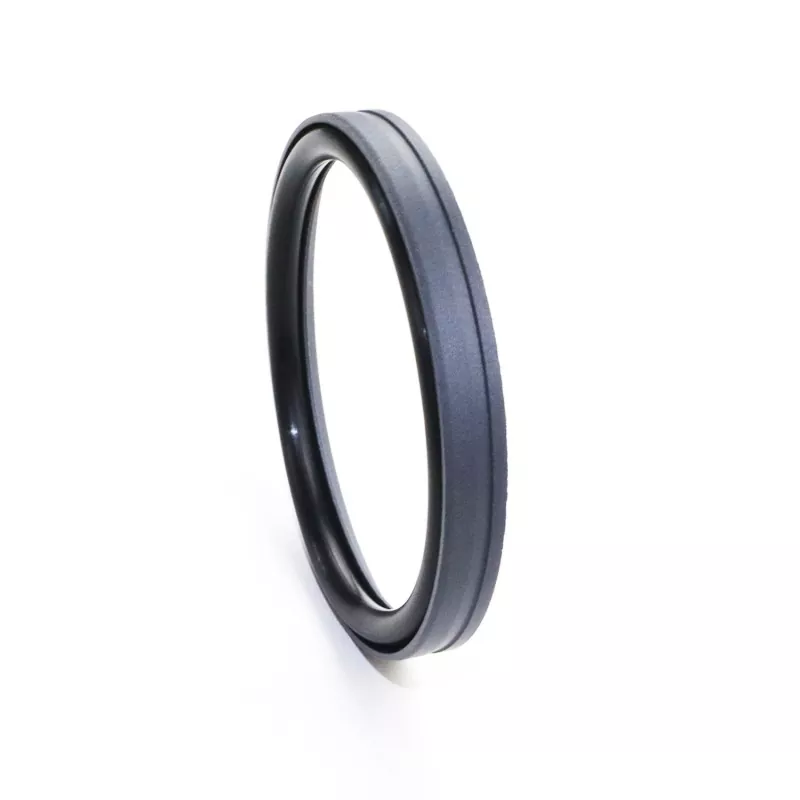

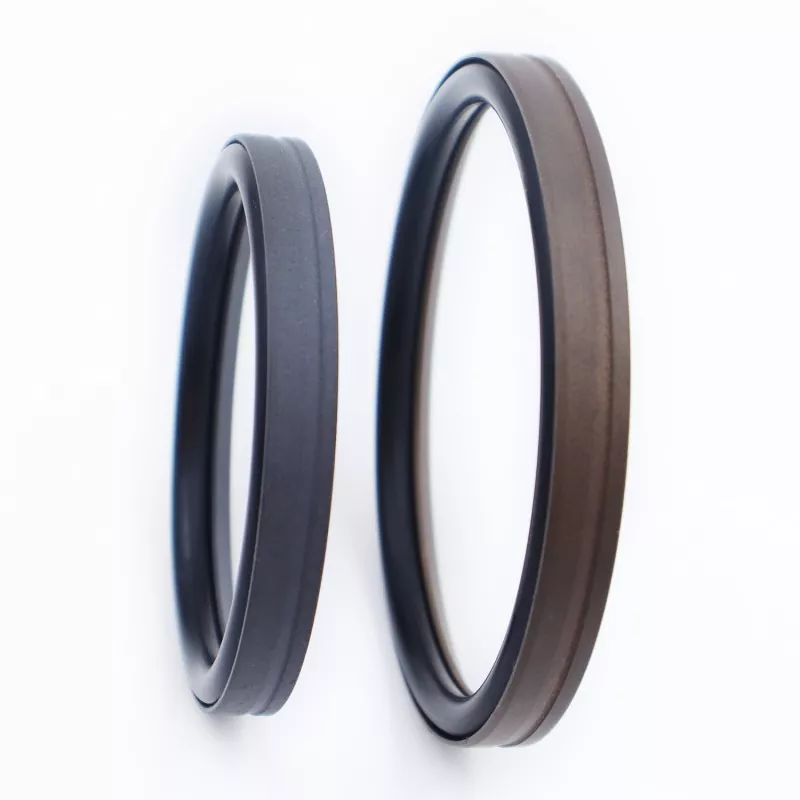

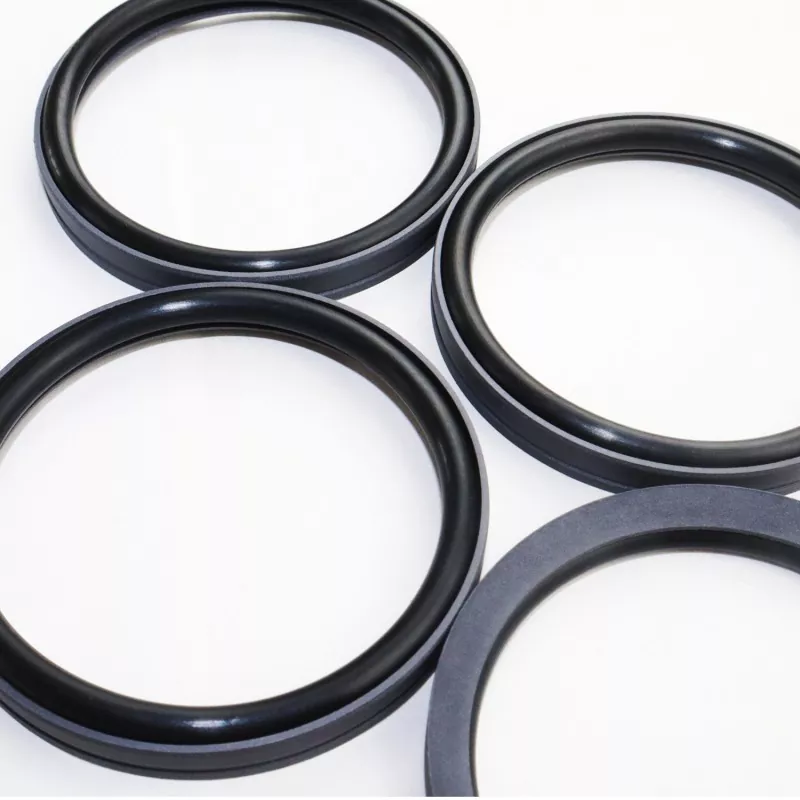

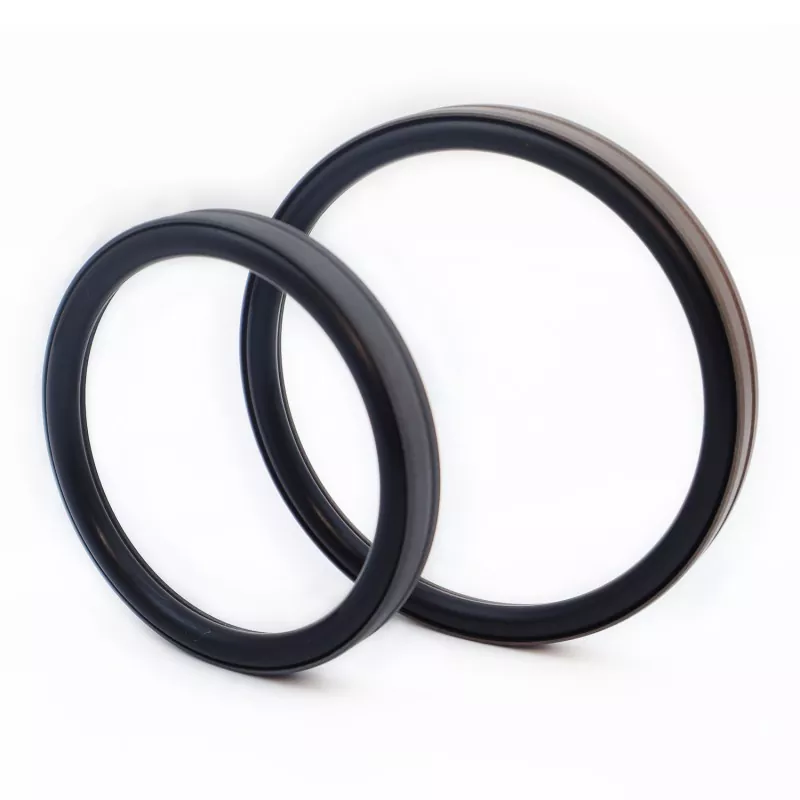

Is éard atá i Séala Comhcheangailte Cineál Crúibe Bore ná fáinne séalaithe cruth cos déanta as PTFE (nó ilchodach PTFE) agus O-fáinne rubair; tá sé deartha le haghaidh ina saothraítear rónta aonghníomhaithe in iarratais cómhalartacha hiodrálacha agus aeroibrithe. Déantar é a chatagóiriú sa tsraith RC53 agus RC54 bunaithe ar an O-ring meaitseála (ag cloí le caighdeán GB1235). A bhuíochas le dearadh liopaí tanaí an fháinne séalaithe, cuireann sé cúiteamh leantach den scoth agus feidhmíocht séalaithe níos fearr ar fáil. Feidhmíonn sé go maith faoi choinníollacha brú ard agus íseal, oibríonn sé gan "slip-duillín" (crawling), tacaíonn sé le séalaithe fadtéarmach gan ola, agus úsáidtear go forleathan é le haghaidh loiní sorcóir ardbhrú.

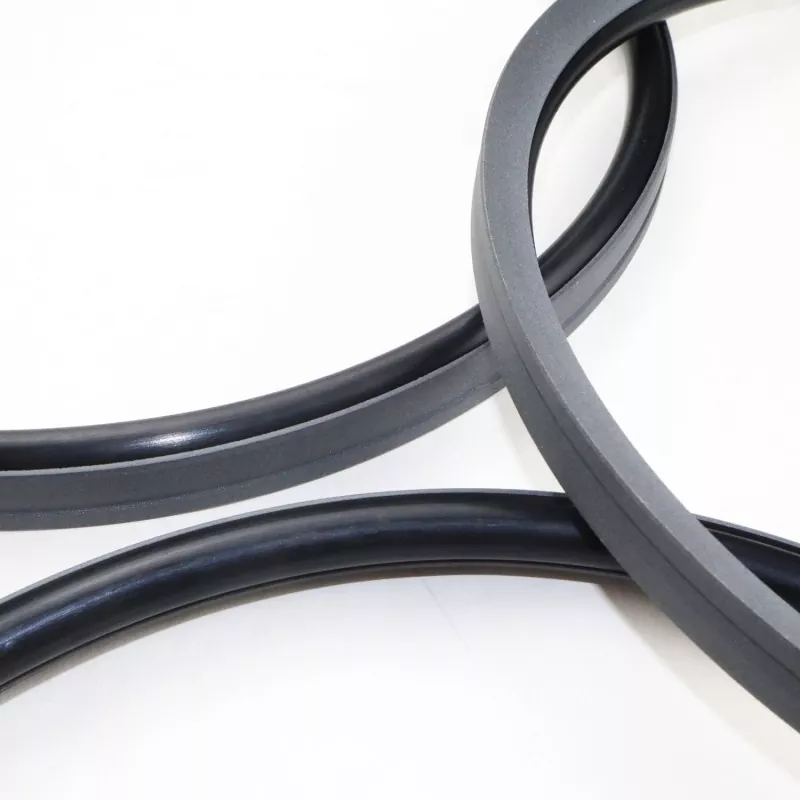

Feabhsaíonn an groove ding-chruthach ar an dromchla séalaithe cruth-coise sláine séalaithe agus friotaíocht éillithe agus an frithchuimilt á laghdú. Feabhsaíonn an dearadh struchtúrach cumas brú-iompar an tséala freisin. Go ginearálta, níl sé oiriúnach le suiteáil i grooves dúnta.
1. Oiriúnach d'iarratais hiodrálacha agus aeroibrithe araon;
2. Feidhmíocht séalaithe den scoth faoi choinníollacha brú ard agus íseal;
3. Frithchuimilt íseal, friotaíocht íosta scoite, gluaiseacht réidh, frithchuimilt chomh dinimiciúil agus statach, gan aon duillín bata;
4. Saol seirbhíse fada; oiriúnach le haghaidh iarratais lubrication saor ó ola;
5. Oiriúnach le haghaidh séalaithe ardbhrú agus ultra-ard-bhrú;
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas m/s |
Meáin |
|
≤100 |
-35 go +100 (le NBR O-ring) |
≤6 |
Olaí hiodrálacha mianraí-bhunaithe, sreabhán resistant dóiteáin (HFA/HFB), gáis, etc. |
|
-20 go +180 (le FKM O-ring) |
1. Áirítear le hábhair chomhoiriúnacha O-fáinne: R01 Nítríle Rubber (NBR), R02 Fluoroelastomer (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3; Áirítear le hábhair eile atá ar fáil PTFE2, PTFE4, agus plaistigh ardfheidhmíochta eile.
Samhail Ordú: RC53-80x69.6x9.8-PTFE3-R01
Trastomhas Bore x Trastomhas Groove x Leithead Groove | PTFE3: Cód ábhair PTFE modhnaithe | R01: Cód ábhar O-fáinne
Tá aon mhéid laistigh den raon paraiméadar ar fáil
|

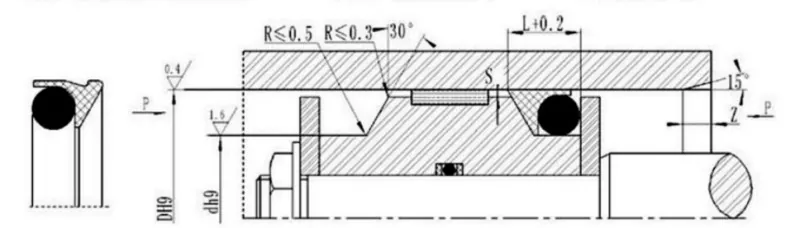

Raon Cró D H9 |
Trastomhas groove d h9 |
Leithead groove L+0.2 |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne dhéanamh |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Ag luí le GB1235 O-rings; is féidir aon mhéid laistigh den raon sonraithe a sholáthar.
|
Raon Cró D H9 |
Trastomhas groove d h9 |
Leithead groove L+0.2 |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne dhéanamh |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170–1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Nóta: Maidir le brúnna >60 MPa, úsáidtear lamháltas oiriúnach H8/8 ag an limistéar bonn róin, agus is é an t-imréiteach róin ultra-ard-bhrú Smax ná <0.05.
