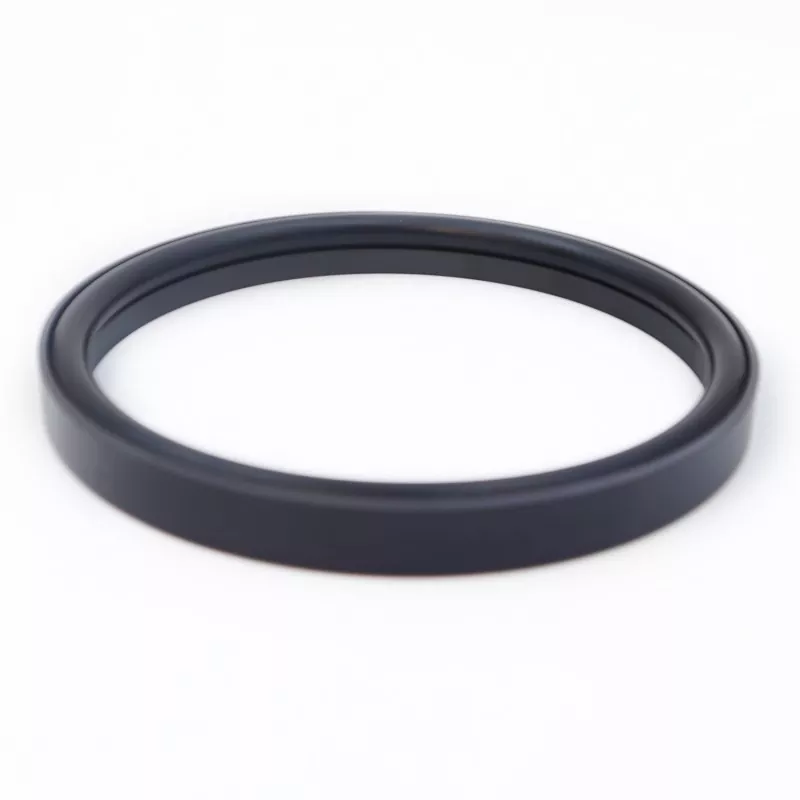

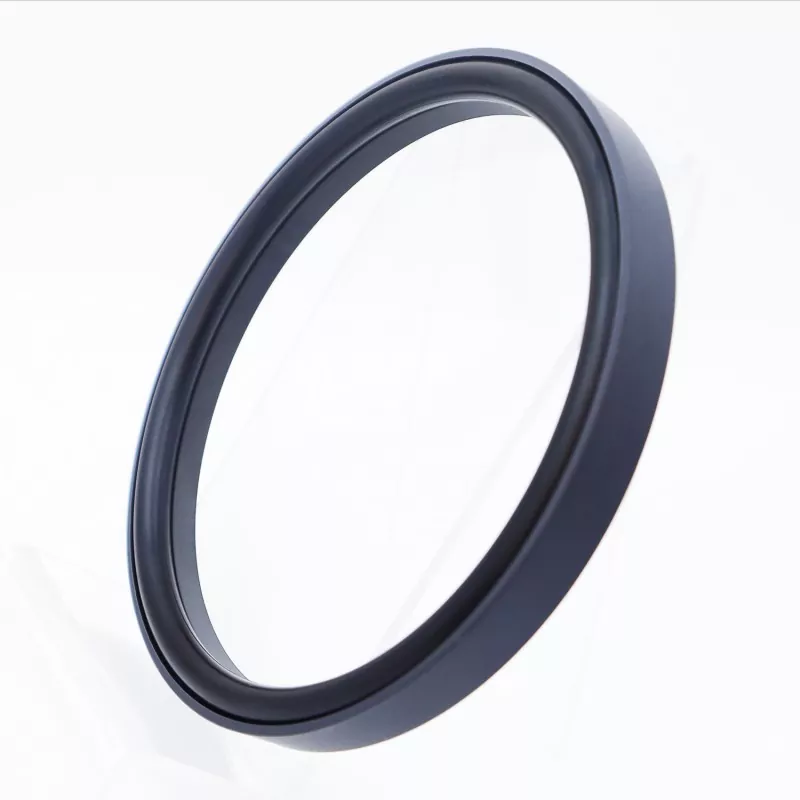

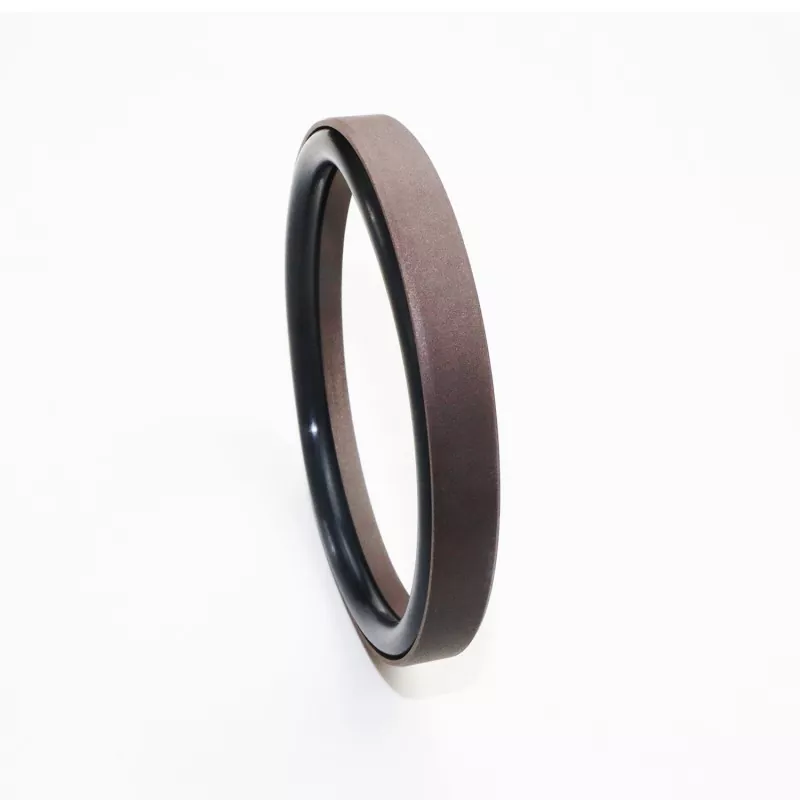

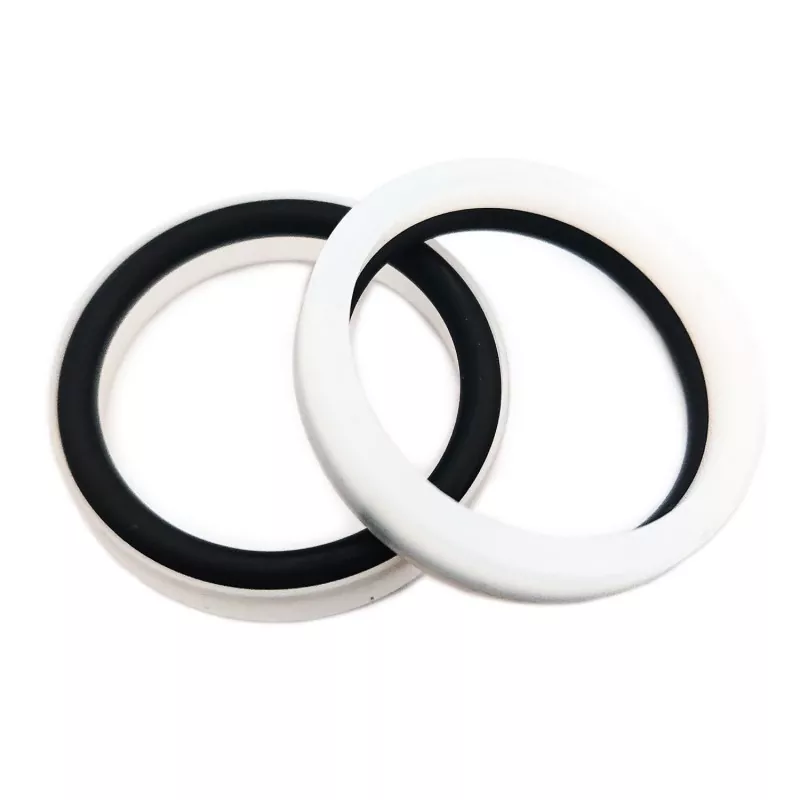

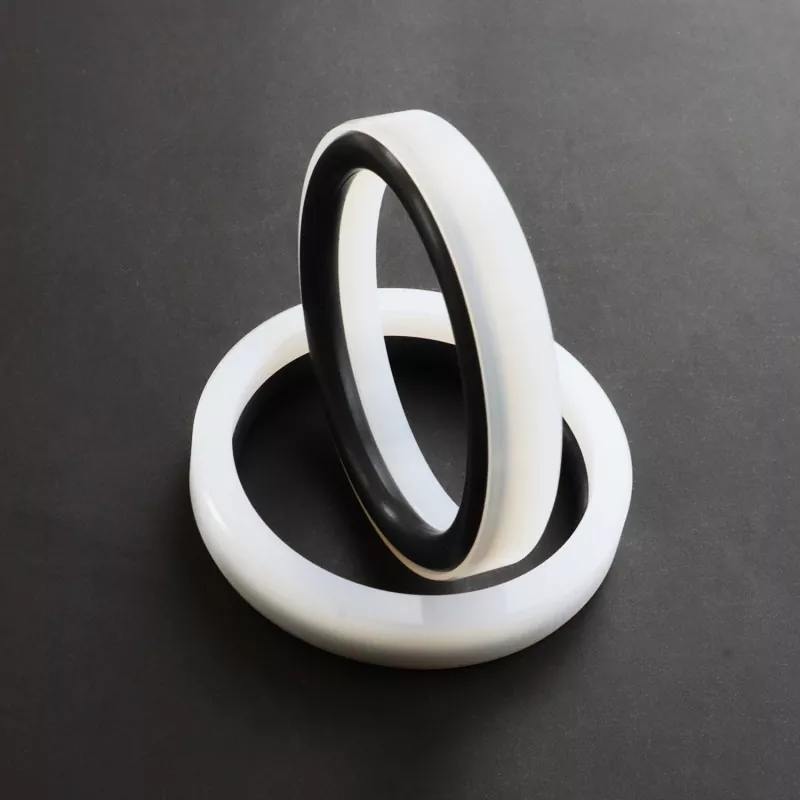

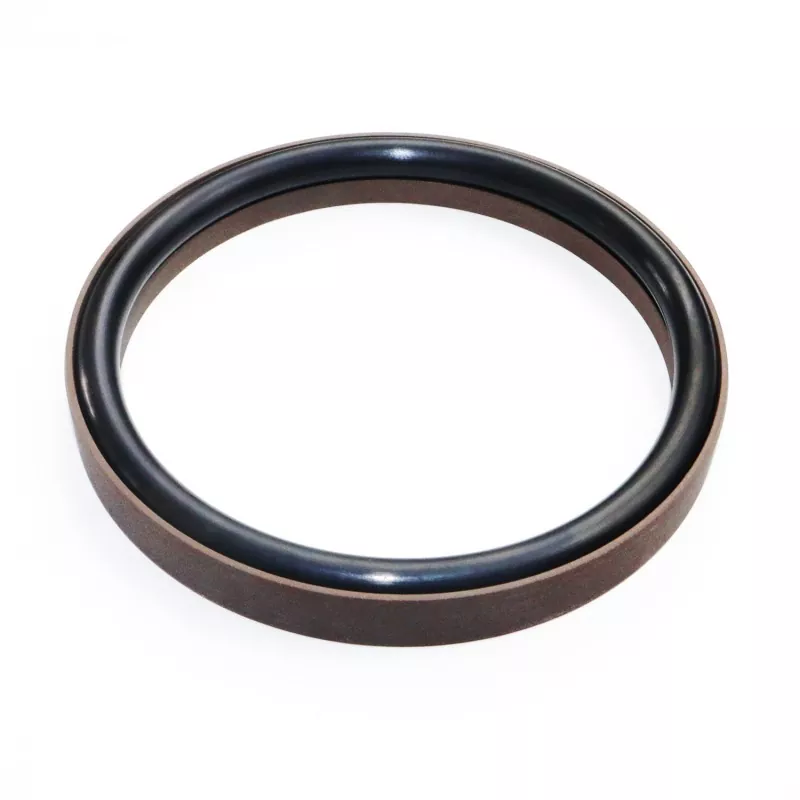

Is éard atá sa Séala Comhcheangailte Céim Treisithe le haghaidh Slat (atá deartha le haghaidh brú ultra-ard agus iarratais uisce-bhunaithe) fáinne séalaithe dronuilleach treisithe déanta as PTFE (nó ilchodach PTFE) agus O-fáinne rubair. Tá sé ar fáil sa tsraith RC58 agus RC59, ag brath ar an O-fáinne sonrach a úsáidtear (ag cloí le caighdeán GB1235). Tairgeann sé feidhmíocht íseal-fhrithchuimilte - rud a chinntíonn friotaíocht nialasach ag am tosaithe agus tairiscint réidh chómhalartach gan duillín bata - agus tá sé oiriúnach le haghaidh oibriú fadtéarmach i dtimpeallachtaí saor ó ola, rud a laghdóidh go mór an dóchúlacht go dtarlóidh teip trealaimh agus laghdaítear costais chothabhála.
A bhuíochas le tiús optamaithe an fháinne séalaithe, feidhmíonn an séala go héifeachtach fiú nuair a úsáidtear é le huisce nó le meáin eile slaodachta íseal. Feabhsaíonn dearadh struchtúrach an fháinne séalaithe athneartaithe freisin a fhriotaíocht ar bhrú ard agus ultra-ard. Go ginearálta, ní féidir an séala seo a shuiteáil i groove dúnta.
1. Frithchuimilt íseal: friotaíocht tosaithe íosta, tairiscint réidh, frithchuimilt chomh dinimiciúil agus statach, agus gan aon duillín bata;
2. Saol seirbhíse fada: oiriúnach le haghaidh iarratais lubrication saor ó ola;
3. Oiriúnach do chórais ardbhrú agus ultra-ard-bhrú a shéaladh, chomh maith le meáin íseal-slaodachta ar nós uisce;
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas m/s |
Meáin |
|
≤200 |
-35 go +100 (le NBR O-ring) |
≤6 |
Olaí hiodrálacha mianraí-bhunaithe, sreabhán resistant dóiteáin (HFA / HFB), uisce, etc. |
|
-20 go +200 (le FKM O-ring) |
1. Áirítear le hábhair O-fáinne comhoiriúnach: RO1 Rubair Nítríle (NBR), RO2 Fluoroelastomer (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3; Áirítear le hábhair eile PTFE2, PTFE4, agus plaistigh ardfheidhmíochta eile.
Múnla Ordaithe: RC58-80x69.2x10.5-PTFE3-R01
Samhail - Trastomhas Bore x Trastomhas Groove x Leithead Groove | PTFE3 - Athraithe PTFE Ábhar Cód | R01 - Cód Ábhar O-fáinne
Tá sonraíochtaí laistigh den raon paraiméadar ar fáil.
|

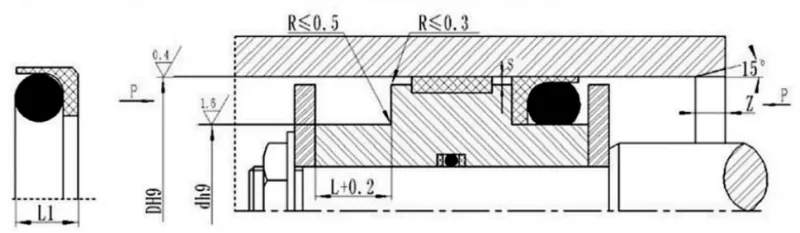

Múnla Caighdeánach DH9 RC58 |
Ualach éadrom DH9 RC58-Q |
Dualgas trom DH9 RC58-Z |
Trastomhas groove d h9 |
Leithead groove L+0.2 |
Airde róin L1 |
Ga cúinne Rmax |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne dhéanamh |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Nóta: Maidir le brúnna >60 MPa, úsáidtear lamháltas oiriúnach H8/f8 ag an mbunachar róin; le haghaidh séalaithe ultra-ard-bhrú, Smax < 0.05.
Ag luí le GB1235 O-rings; is féidir aon mhéid laistigh den raon paraiméadar sonraithe a sholáthar.
|
Raon Cró D H9 |
Trastomhas groove d h9 |
Leithead groove L+0.2 |
Imréiteach gathacha Smax |
Ga cúinne Rmax |
Chamfer Zmin |
Trastomhas sreang O-fáinne dhéanamh |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
