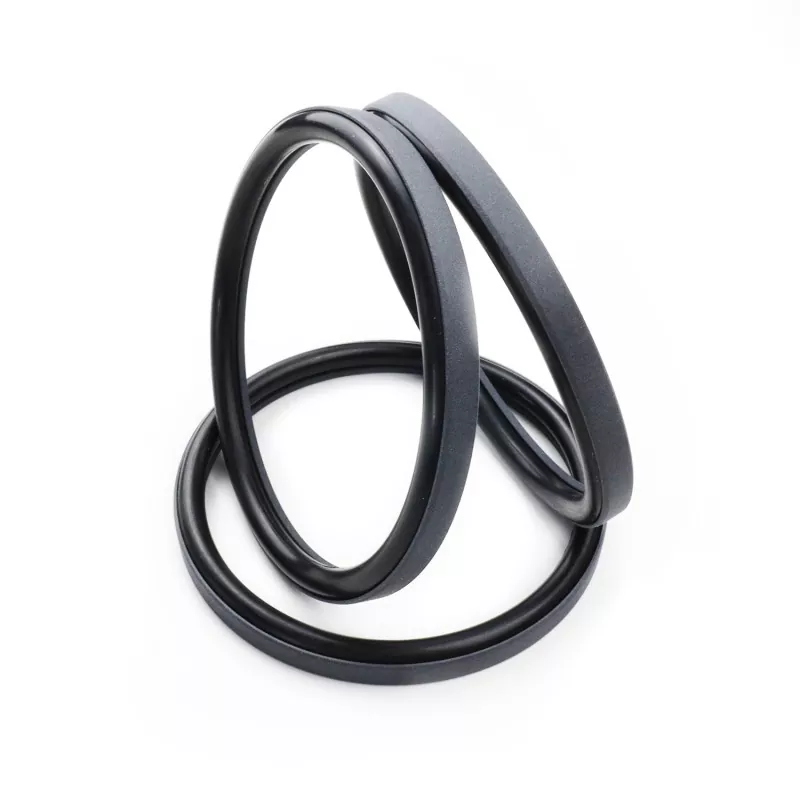

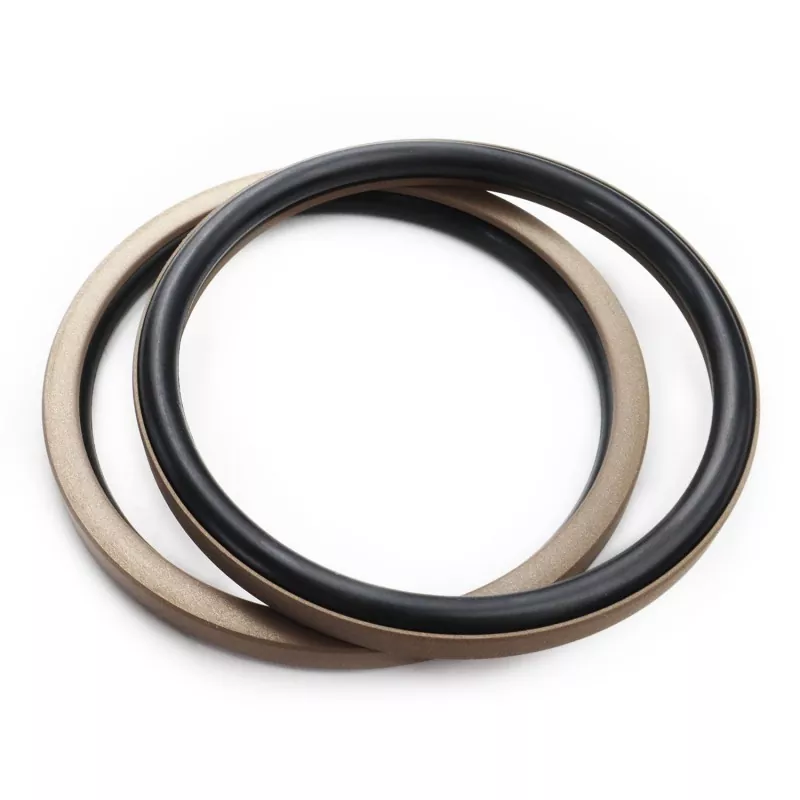

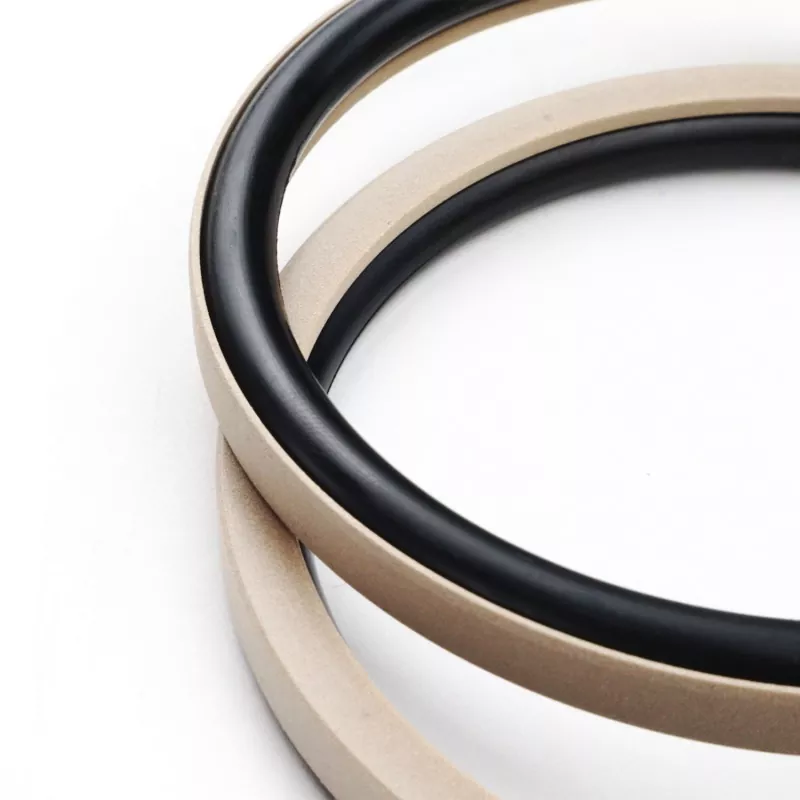

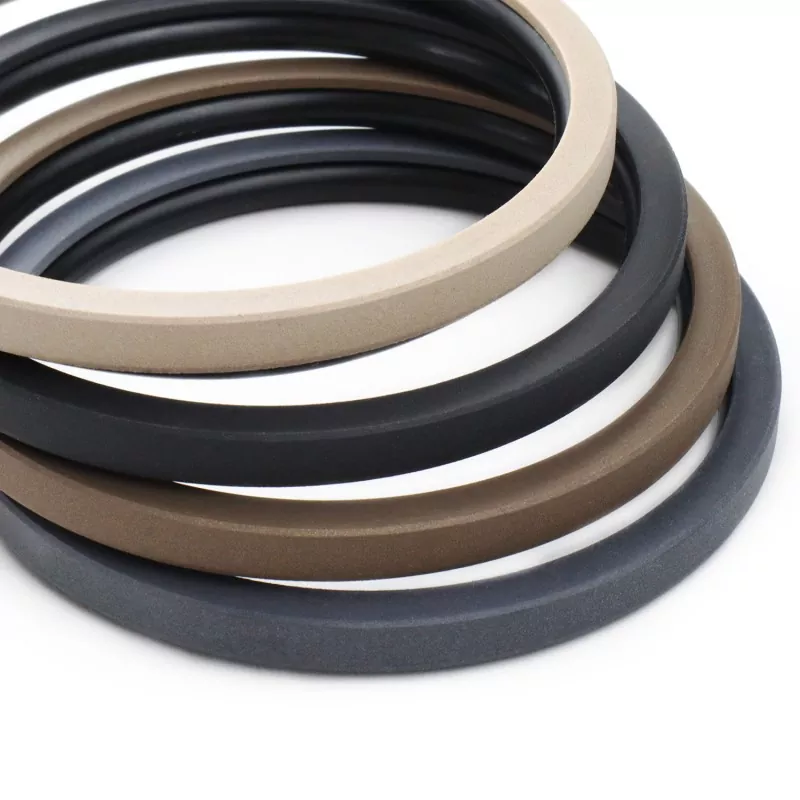

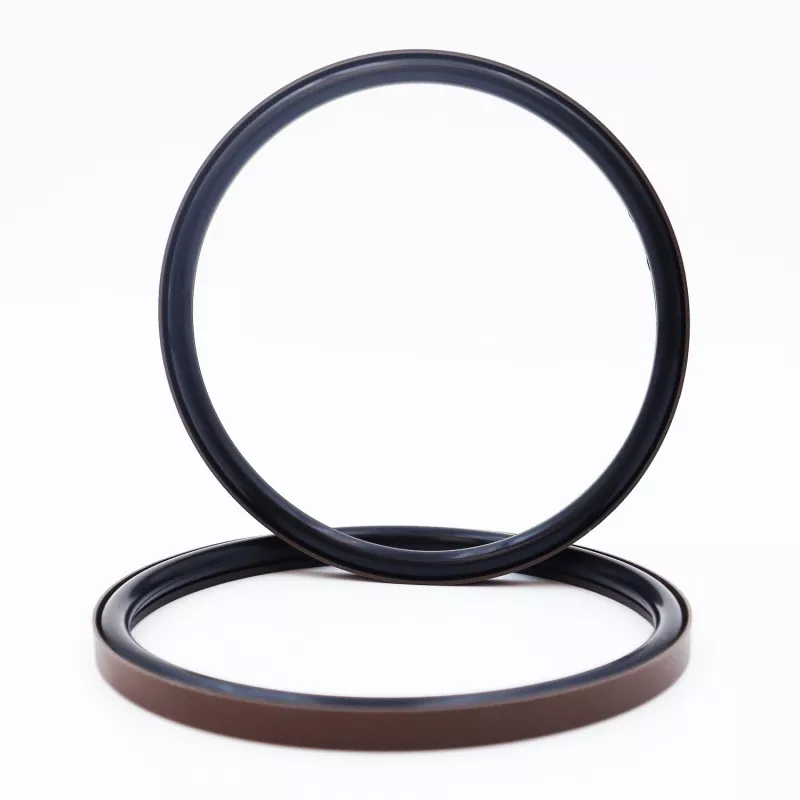

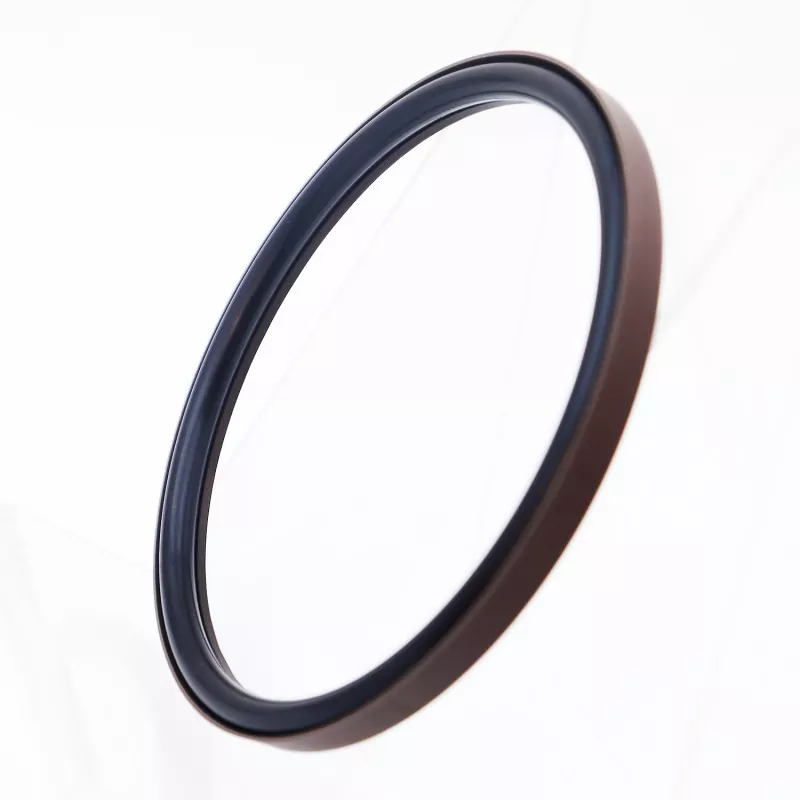

Is éard atá sa Séala Comhcheangailte Ceart Uillinn le haghaidh Loine ná fáinne séalaithe dronuilleach déanta as PTFE (nó ilchodach PTFE) agus O-fáinne rubair; tá sé deartha le haghaidh ina saothraítear rónta aonghníomhaithe in iarratais cómhalartacha hiodrálacha agus aeroibrithe. Déantar é a chatagóiriú sa tsraith RC51 agus RC52 bunaithe ar an O-ring meaitseála (ag cloí le caighdeán GB1235). Tá dearadh liopaí tanaí ag an bhfáinne séalaithe dronuilleach a thairgeann cumas cúitimh leantach den scoth, rud a fhágann go bhfuil feidhmíocht séalaithe níos fearr ann.
Tairgeann an táirge comhéifeacht íseal frithchuimilte agus cuimilte briste íosta. Cinntíonn sé frithchuimilt dinimiciúil agus statach cothrom, oibríonn sé go réidh gan "bata-duillín" (tairiscint jerky), tacaíonn sé le coinníollacha lubrication saor ó ola, agus tá saol seirbhíse fada aige.
Oireann a struchtúr dlúth le grooves caighdeánacha agus ceadaíonn sé suiteáil agus cothabháil éasca, rud a fhágann gur rogha séalaithe iontach é do chomhthionóil loine sorcóirí hiodrálacha éagsúla.
1. Oiriúnach d'iarratais hiodrálacha agus aeroibrithe araon;
2. Feidhmíocht séalaithe den scoth i dtimpeallachtaí ardbhrú agus ísealbhrú;
3. Frithchuimilt íseal, frithchuimilt íosta briseadh amach, oibriú rianúil, cuimilte cothrom dinimiciúil agus statach, gan aon duillín bata;
4. Saol seirbhíse fada; oiriúnach le haghaidh iarratais lubrication saor ó ola;
5. Dearadh dlúth; éasca a shuiteáil agus a chothabháil;
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas m/s |
Meáin |
|
≤70 |
-35 go +100 (le NBR O-ring) |
≤6 |
Olaí hiodrálacha mianraí-bhunaithe, sreabhán resistant dóiteáin (HFA/HFB), gáis, etc. |
|
-20 go +180 (le FKM O-ring) |
1. I measc na n-ábhar don O-fáinne a ghabhann leis tá: R01 Nítríle Rubber (NBR), R02 Fluoroelastomer (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3; I measc na roghanna eile atá ar fáil tá PTFE2, PTFE4, agus plaistigh ardfheidhmíochta eile.
Múnla Ordaithe: RC51-80x70x7.6-PTFE3-R01
Samhail - Bore Sorcóir x Trastomhas Groove x Leithead Groove | PTFE3: Cód ábhair PTFE modhnaithe | R01: Cód ábhar O-fáinne
Tá sonraíochtaí laistigh de na raonta sonraithe ar fáil.
|

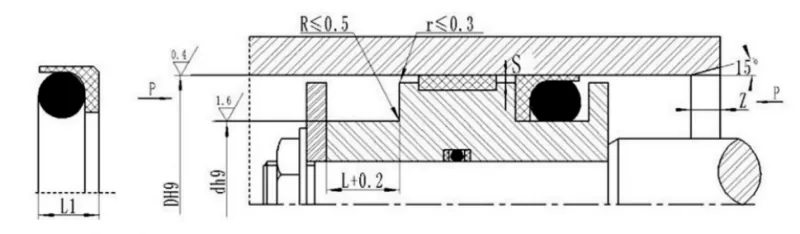

Múnla Caighdeánach DH9 RC51 |
Ualach éadrom DH9 RC51-Q |
Dualgas trom DH9 RC51-Z |
Trastomhas groove d h9 |
Leithead groove L+0.2 |
Airde róin L1 |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne a dhéanamh |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Nótaí:1. Tá an tsraith dualgas éadrom níos éasca a shuiteáil i grooves dúnta níos leithne ná 30 mm.
2. Téigh i gcomhairle leis an gcuideachta le do thoil maidir le suiteáil i grooves dúnta.
3. Le haghaidh brúnna níos mó ná 40 MPa, bain úsáid as lamháltas oiriúnach H8/f8 don limistéar bonn séala.
