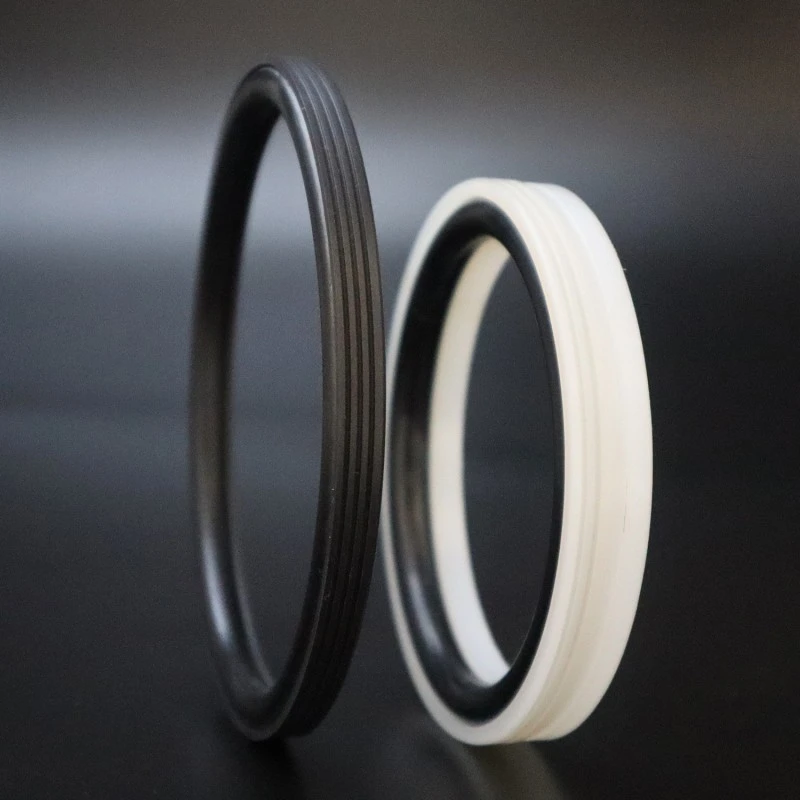

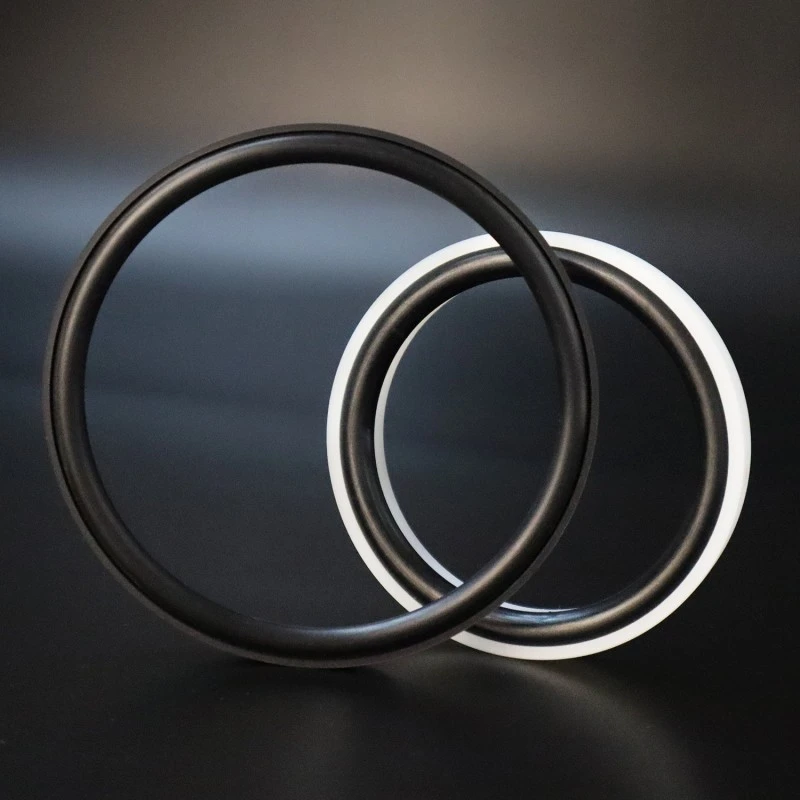

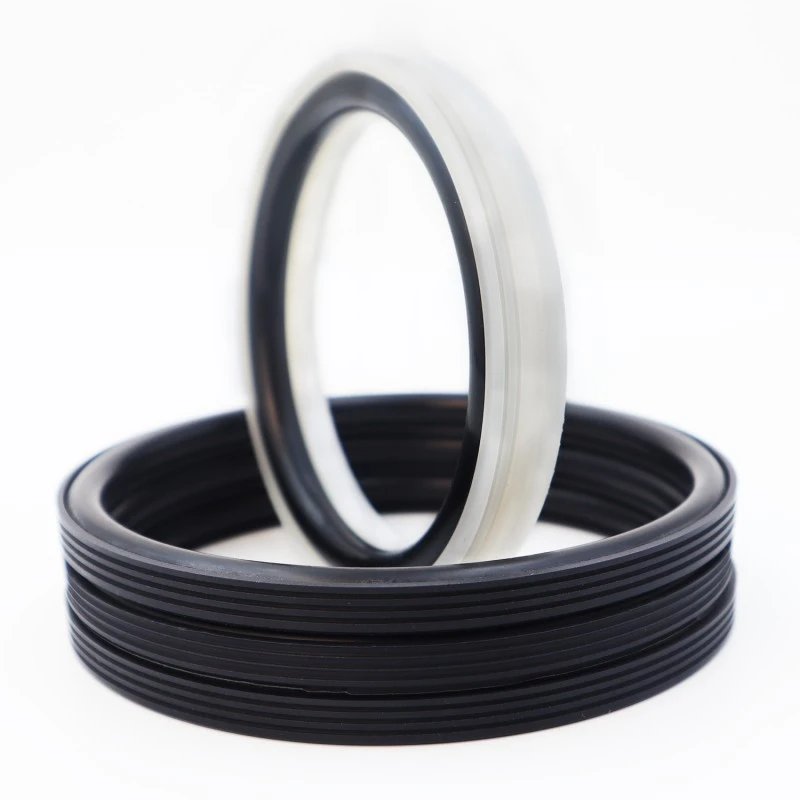

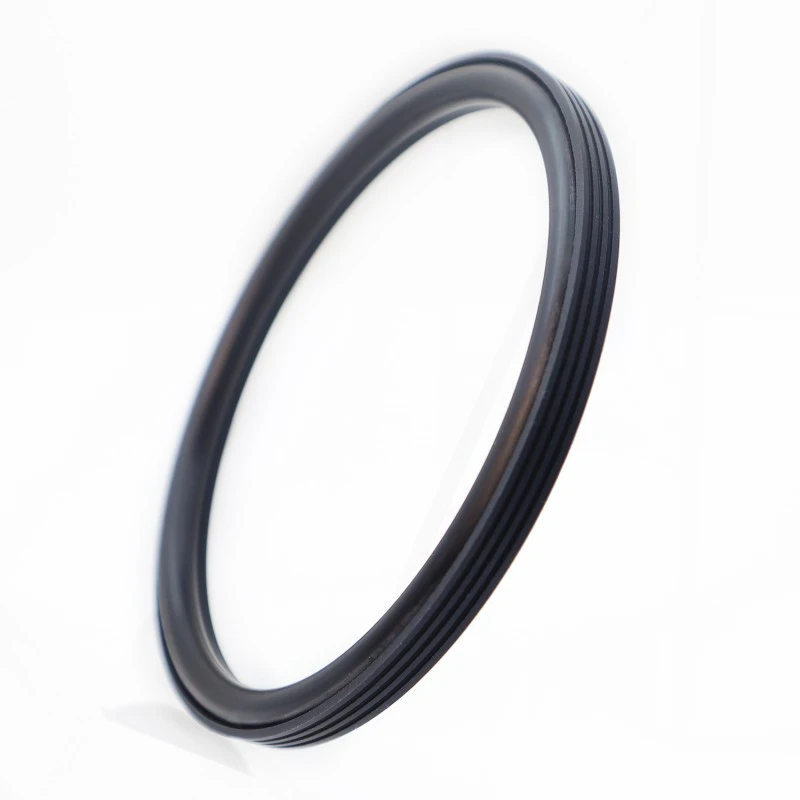

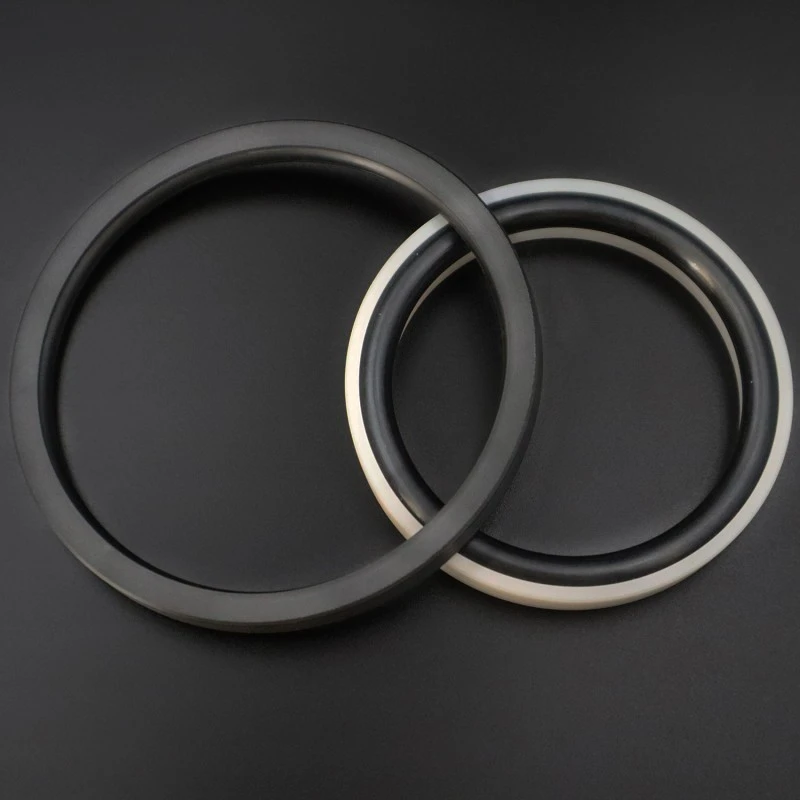

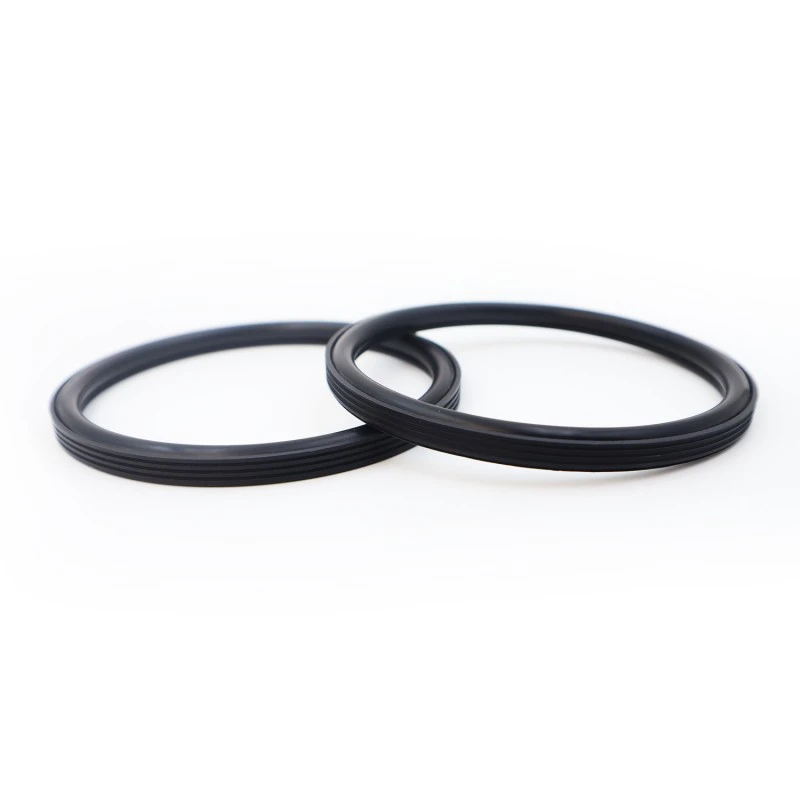

Tá an Séala Bore, a dhear agus a mhonaraíonn Ruichen Sealing Factory, oiriúnach le haghaidh séalaithe aontreoch in iarratais ar chómhalartú hiodrálach agus ar ghluaisne rothlach. Tá saol seirbhíse fada aige, cuimilte íseal, feidhmíocht séalaithe den scoth, struchtúr dlúth, agus suiteáil, úsáid agus cothabháil éasca. Cinntíonn an liopa séalaithe speisialta agus dearadh tiús optamaithe an tséala feidhmíocht séalaithe den scoth fiú i meáin gharbh cosúil le grout stroighne.
|
Brú/MPa |
Teocht/°C |
Luas / m/s |
Meánach |
|
|
tairiscint chómhalartach |
Tairiscint rothlach |
|||
|
≤100 |
-35 go +100°C (le NBR O-ring) |
≤6 |
≤2 |
Uisce, láib, amhola, ola hiodrálacha, eibleacht |
|
-20 go +200°C (le FKM O-ring) |
||||
Roghnú Ábhar
1. Is féidir na hábhair O-fáinne a ghabhann leis a roghnú ó: R01 rubair nítríle (NBR), R02 Fluororubber (FKM), etc.
2. Ábhar fáinne séalaithe: Is é ábhar caighdeánach PTFE4, áirítear ábhair eile atá ar fáil PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Sampla ordú
Múnla ordaithe: RC2062-80*68.3*7.6-PTFE4-R01
Múnla - Trastomhas Bore * Trastomhas Groove * Leithead Groove - Cód ábhar

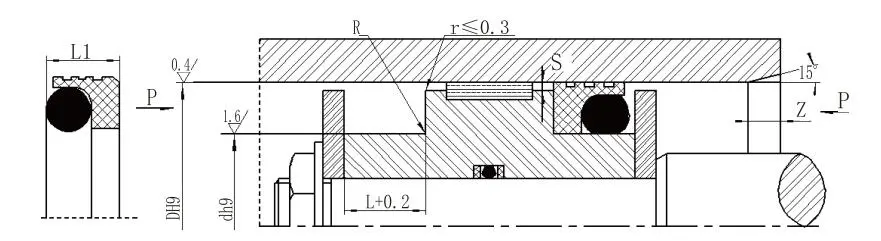

Sonraíochtaí agus paraiméadair (Tá aon mhéid laistigh den raon sonraithe ar fáil.)
|
Raon Cró Cineál caighdeánach DH9 RC2062 |
Raon Cró Luchtú trom DH9 RC2062-Z |
Trastomhas groove d h9 |
Leithead groove L+0.2 |
Leithead róin L1 |
Coirnéil chothromú Rmax |
Imréiteach gathach Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nóta: 1. Le haghaidh bores sorcóra ≤ 30mm, moltar dearadh groove oscailte.
2. I gcás brúnna níos mó ná 30 MPa, moltar feistiú H8/f8 don bhearna easbhrúite.
Cumais tástála cuimsitheacha: Tá ár saotharlann lárnach feistithe le raon iomlán trealaimh tástála, atá in ann feidhmíocht táirge a insamhladh faoi choinníollacha oibre iarbhír. Áirítear le míreanna tástála, ach níl siad teoranta do:
Cigireacht toisí: Úsáid uirlisí tomhais íomhá 2D ard-chruinneas agus meaisíní tomhais a chomhordú chun a chinntiú go gcomhlíonann toisí an táirge na ceanglais lamháltais líníochta go hiomlán.
Tástáil feidhmíochta: Lena n-áirítear tástálacha aosaithe ardteochta, tástálacha teocht íseal, tástálacha friotaíocht ola / meán, tástálacha friotaíocht caitheamh, tástálacha brú pléasctha, etc.
Tástáil saolré: Saol seirbhíse agus iontaofacht an táirge a thuar trí thástálacha binse marthanachta a shamhlaíonn na coinníollacha oibre iarbhír.
