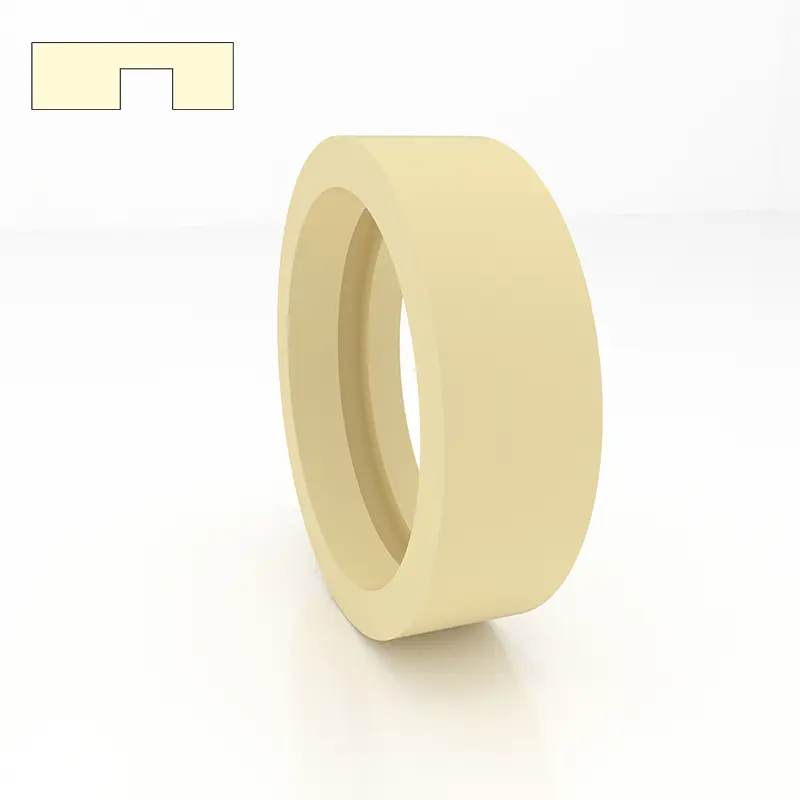

Eilimint treorach rónta ardbhrú

Tá éagsúlacht shaibhir cineálacha ag baint lenár n -eilimint threorach ardbhrú.

Is bunchuid thábhachtach den sorcóir hiodrálach é an fáinne tacaíochta. D'fhorbair Ruichen Séala fáinne tacaíochta feanólach (crios) atá treisithe éadach go rathúil chun cloí le forbairt struchtúr comhcheangailte agus tacaíochta bog fáinne sleamhnáin idirnáisiúnta. Tar éis blianta cleachtaidh, is mó an cháilíocht a bhaineann le táirgí eachtracha comhchosúla agus is maith leis na húsáideoirí é. Is féidir an tábla feidhmíochta a úsáid le haghaidh tagartha.

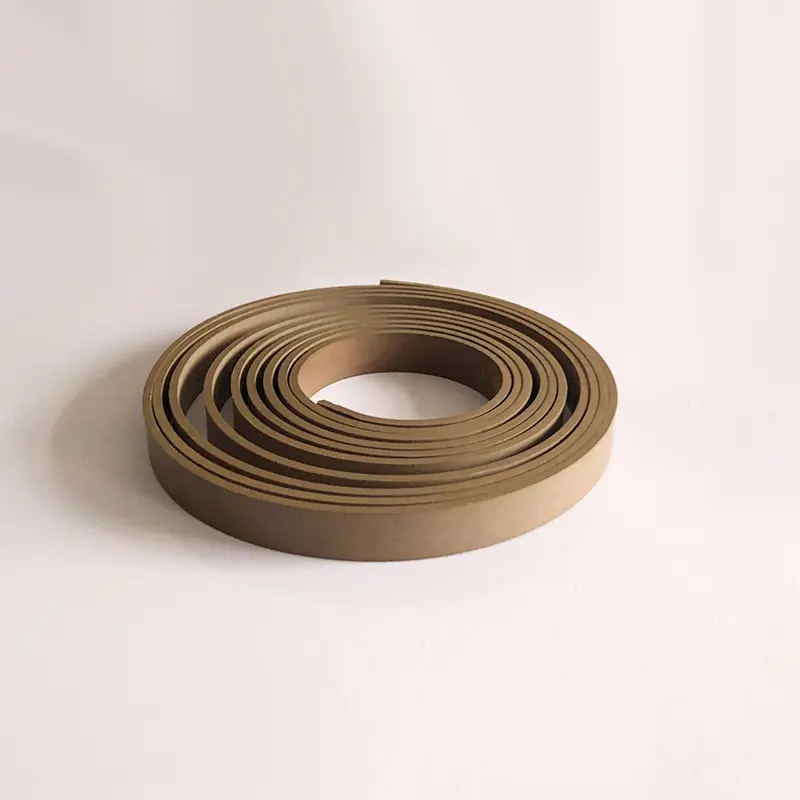

Maidir le crios treorach, cuireann crios treorach polytetraethylene treisithe púdar cré-umha le PTFE, etc. RC1082 Glacann crios treoraithe feanólach atá treisithe éadach ábhar athneartaithe éadach feanólach, agus is fearr a chumas gathacha ualaigh ná an t-acmhainn atá ag PTFE. Soláthraítear an dá cheann i rollaí, atá éasca a ghearradh agus a shuiteáil, agus is féidir leo teagmháil miotail a sheachaint. Baintear úsáid as fáinní treorach RCS agus RCT le haghaidh slat loine agus loine faoi seach.

Tá feidhm ag fáinní atá frithsheasmhach in aghaidh na loiní nó an tslat loine sa sorcóir hiodrálach a threorú go cruinn agus fórsa gathacha a ionsú, ar féidir leis teagmháil miotail a chosc. I gcomparáid le fáinní caitheamh miotail, tá na buntáistí a bhaineann le friotaíocht a chaitheamh ag fáinní caithimh neamh-mhiotalacha, ag seachaint teagmháil miotail, ag sochtadh creathadh, ag ceadú imréiteach gathacha níos mó, grooves simplí agus suiteáil éasca, agus costais chothabhála ísle. Úsáidtear iad go forleathan. Ina measc, tá fáinní treorach feanólacha agus PTFE treisithe éadach ar fáil i gcineálacha gearrtha ar an láthair agus réidh le húsáid.

Maidir le sleeves treorach, úsáidtear GFAI le haghaidh slata loine, le feidhmeanna tacaíochta, treorach agus deannaigh; Úsáidtear GFI freisin le haghaidh slata loine, ag imirt ról tacaíochta agus treorach; Úsáidtear GFA le haghaidh loiní, ag soláthar tacaíochta agus treorach. Cabhraíonn na táirgí seo le sorcóirí hiodrálacha a fheidhmíonn go cobhsaí i ngach gné.

Gnéithe agus feidhmchláir táirge:

Sampla a Ordú:

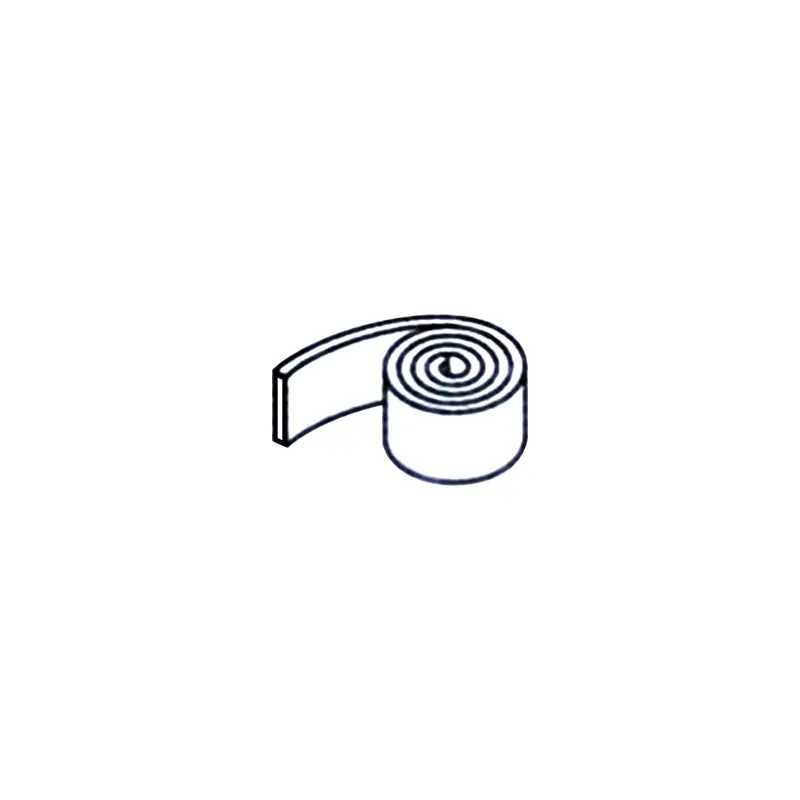

Treoir PTFE Téip Ordú Sampla RC1081-9.7X2.5

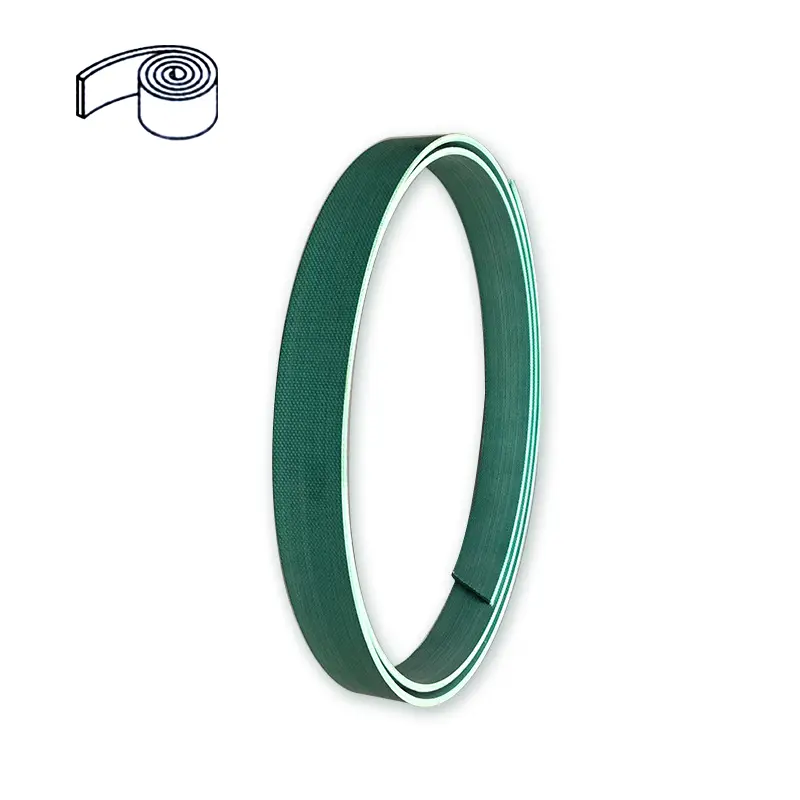

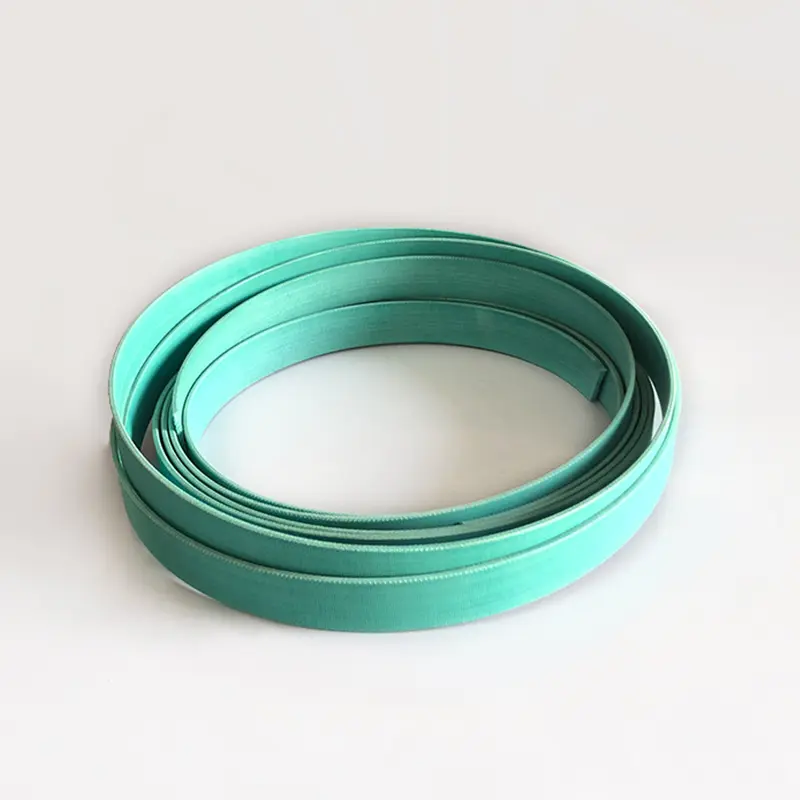

Treoir Éadach Feanólach Téip Ordú Sampla RC1082-9.7X2.5

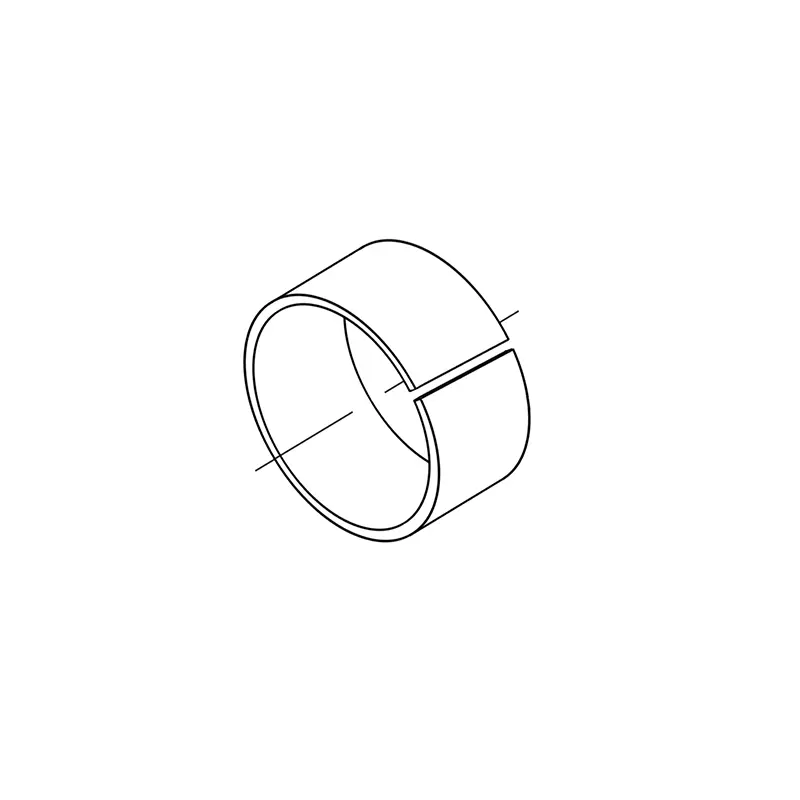

Ríomh fad gearrtha

Le haghaidh seafta: L = 3.1 (d+w) le haghaidh poll: L = 3.1 (D-W)

L --- Fad Fáinne d --- trastomhas d-seafta d --- trastomhas poll w --- tiús fáinne z --- gearrtha imréiteach

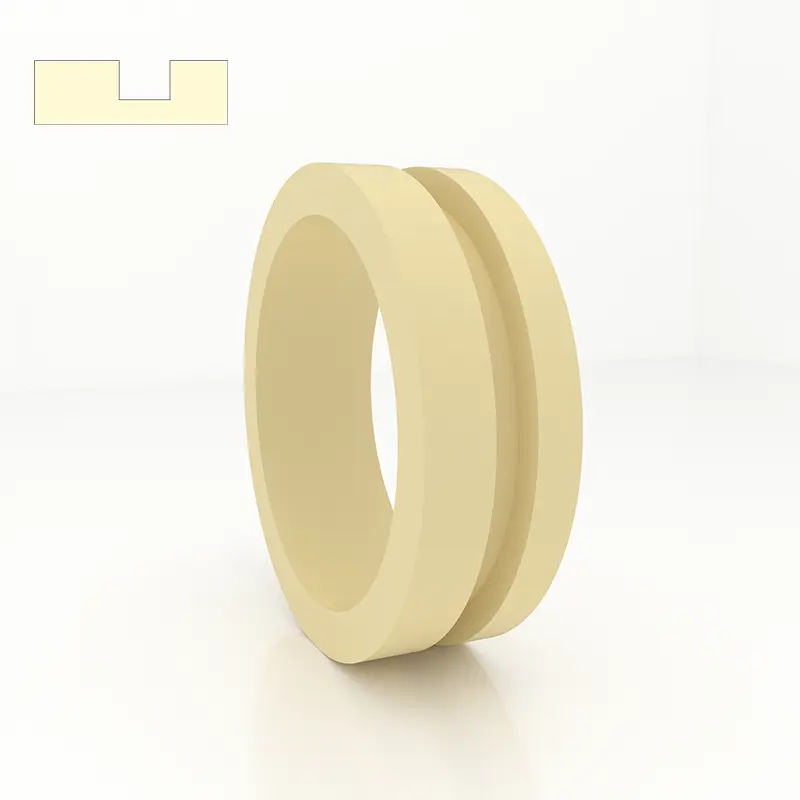

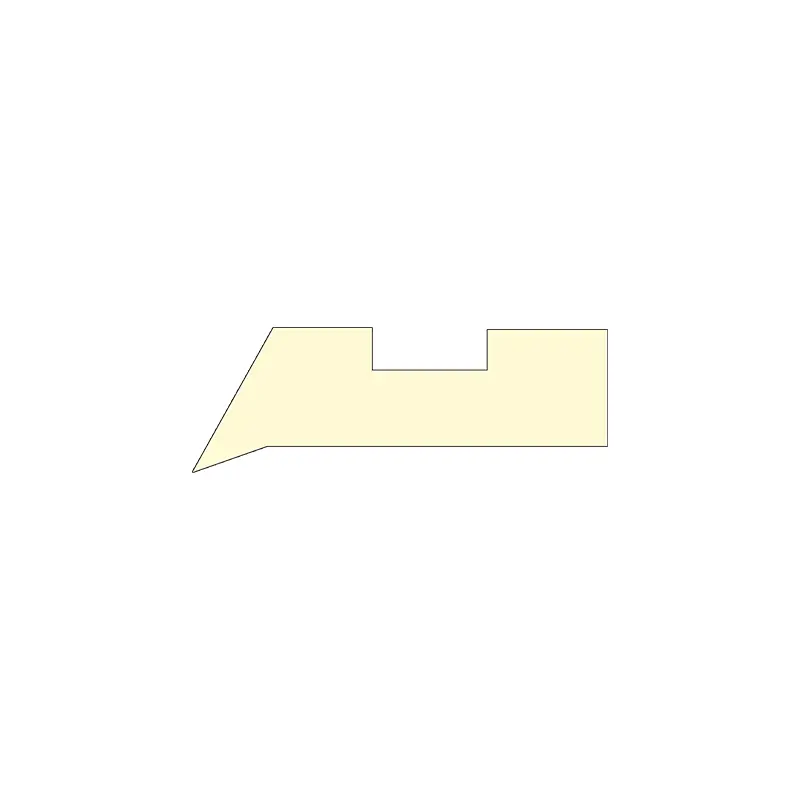

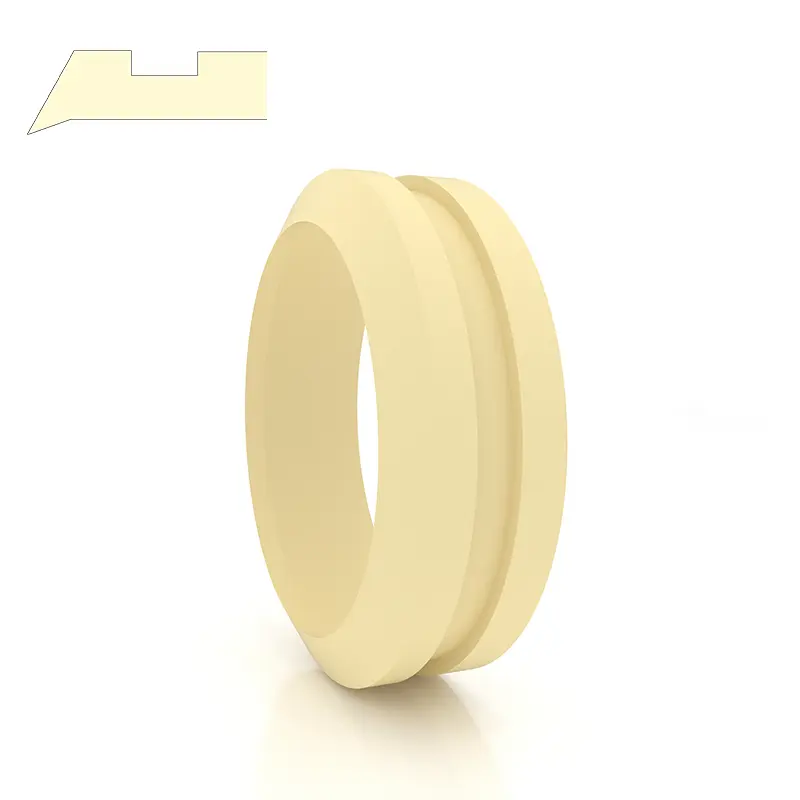

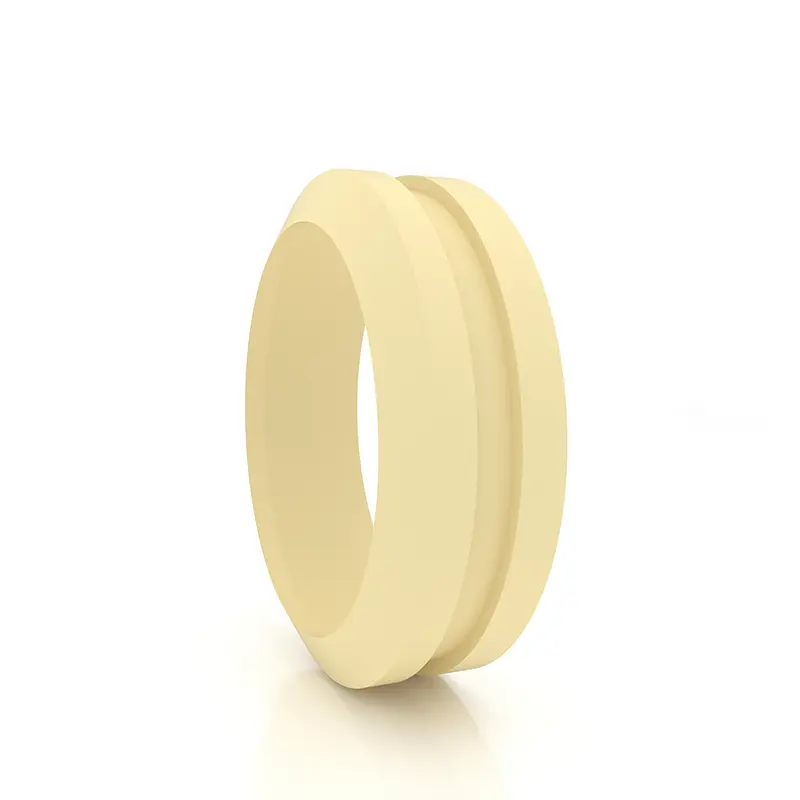

Treoir Sleeve Gfai

1. Feidhmíocht agus Úsáid: Treoir Is muinchille treorach é GFAI do shlat loine, a thacaíonn leis an tslat loiní agus a threoraíonn an tslat loiní agus a threoraíonn feidhm dustproof.

2.

3. Coinníollacha Oibre: Teocht Oibre: -55 ～+225 ℃ (Úsáidtear PTFE os cionn 120 ℃).

4. Caighdeán dearaidh: Agus tú ag dearadh agus ag roghnú, déan tagairt don tsraith FAI de chuideachta ocrais.

5. Modh marcáil agus ordaithe: Tá an Sleeve Gfai marcáilte le huimhir ordaithe, Sampla: GFAI-0600PTFE

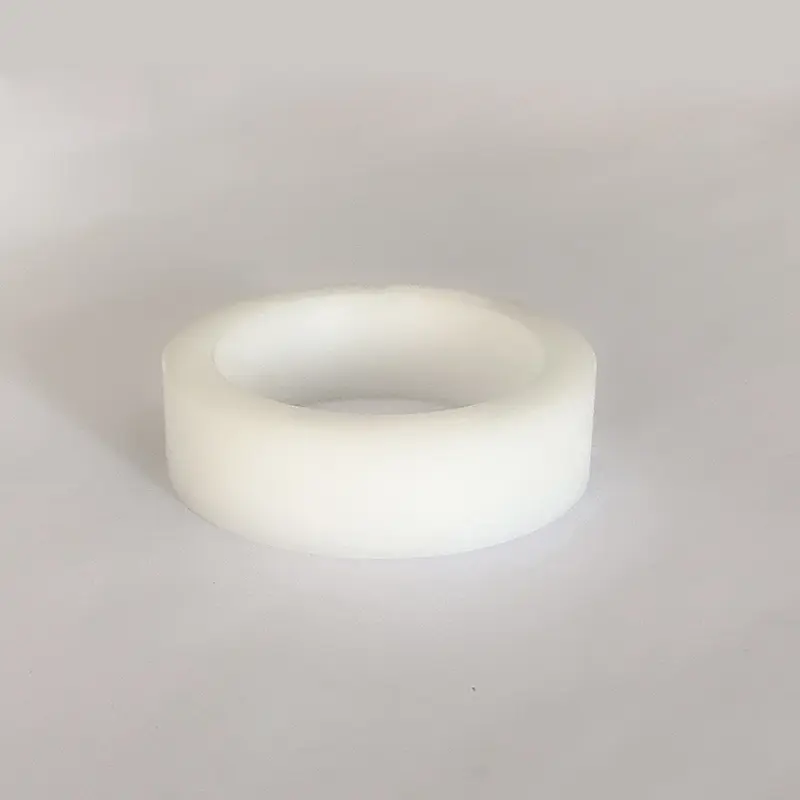

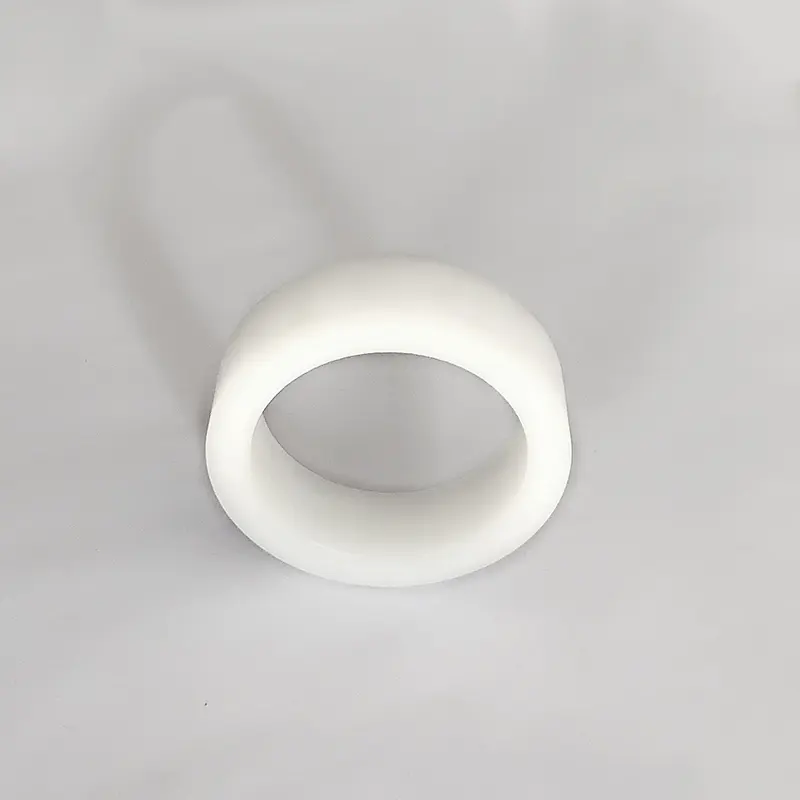

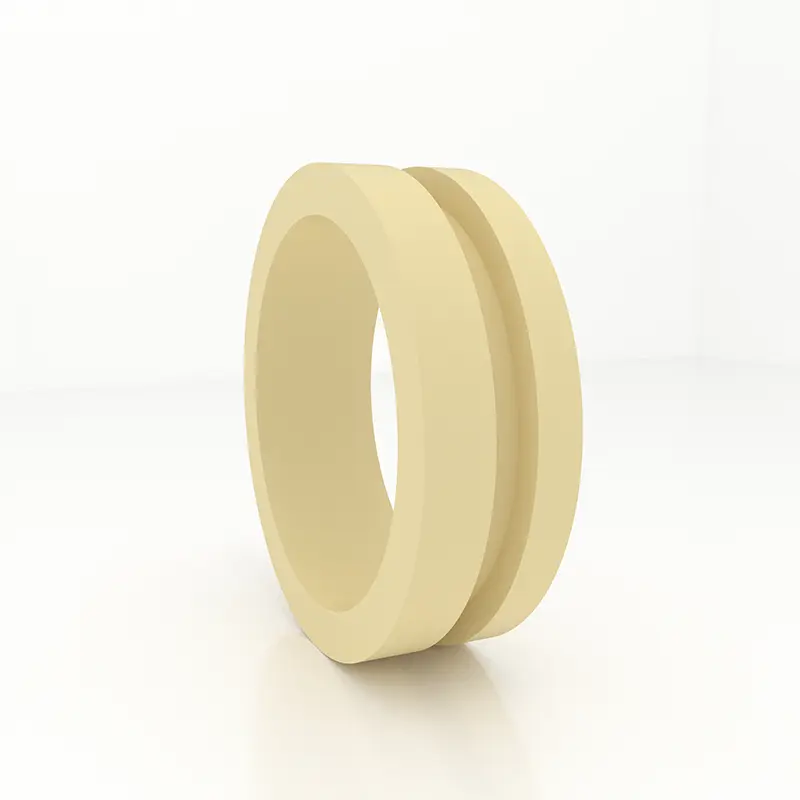

Treoir Sleeve Gfi

1. Feidhmíocht agus Úsáid: Treoir Is muinchille treorach é GFI do shlat loine, a thacaíonn leis an slat loiní agus a threoraíonn.

2.

3. Coinníollacha Oibre: Teocht Oibre: -55 ~+255 ℃ (Úsáidtear PTFE os cionn 120 ℃)

4. Caighdeán dearaidh: Agus tú ag dearadh agus ag roghnú, déan tagairt do shraith FI Hunger.

5. Modh marcáil agus ordaithe: Treoir Sleeve Tá GFI marcáilte le huimhir ordaithe, Sampla: GFI-0360PA

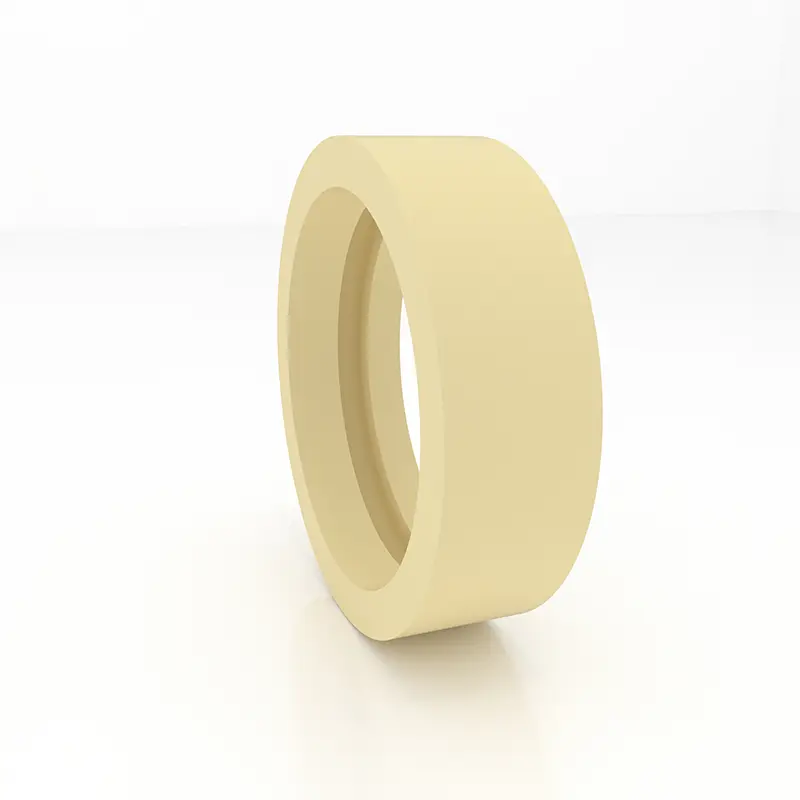

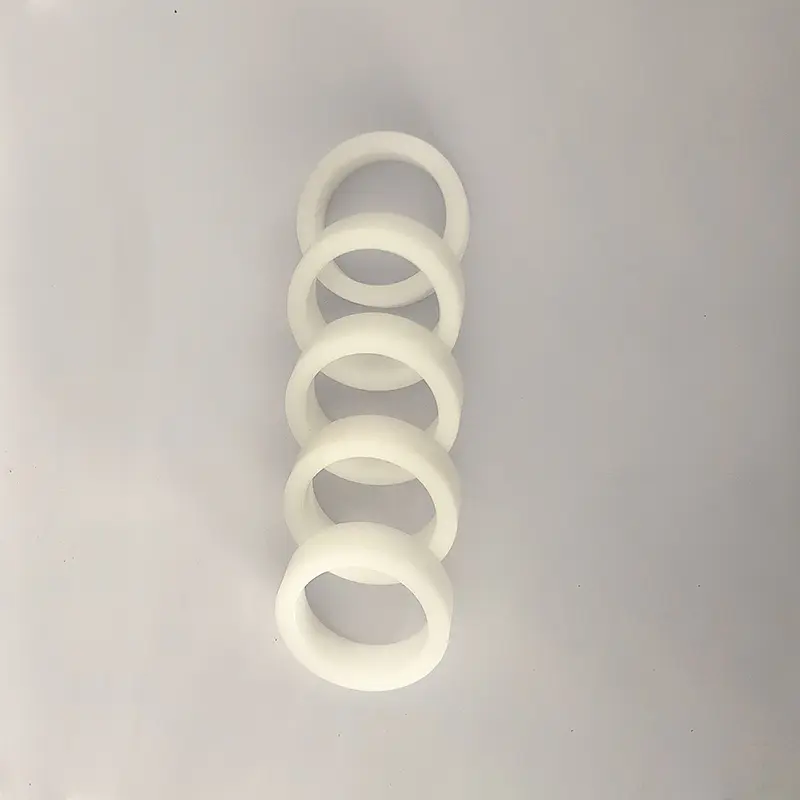

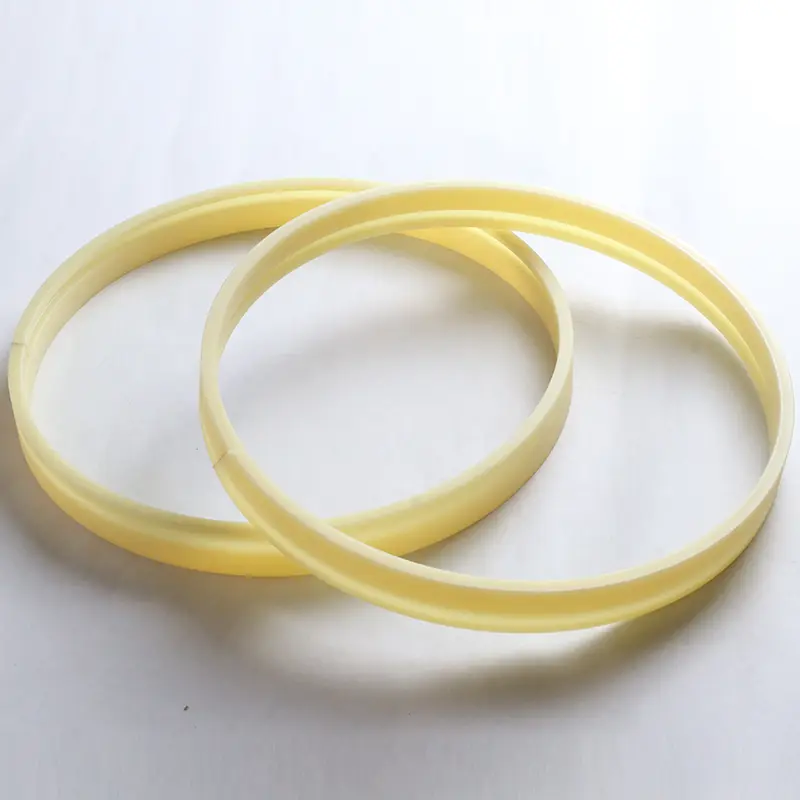

Treoir Sleeve GFA

1. Feidhmíocht agus Úsáid: Treoir Is muinchille treorach é GFA do loiní, a thacaíonn agus a threoraíonn na loiní.

2.

3. Coinníollacha Oibre: Teocht Oibre: -55 ~+255 ℃ (Úsáidtear PTFE os cionn 120 ℃)

4. Caighdeán dearaidh: Agus tú ag dearadh agus ag roghnú, déan tagairt do shraith FA Hunger.

5. Modh marcáil agus ordaithe: Tá an Sleeve GFA marcáilte le huimhir ordaithe, Sampla: GFA-0560PA

6. Gléas Struchtúrach:

Sonraíochtaí:

Múnla	Leithead groove H+0.2	Tiús T - 0.05	Tiús t T - 0.05	Tiús T - 0.05	Tiús T - 0.05	Tiús T - 0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Nóta: Is iondúil go n -úsáidtear an tsraith Boldface. Mura bhfuil an táirge riachtanach sa tábla seo, déan teagmháil linn.

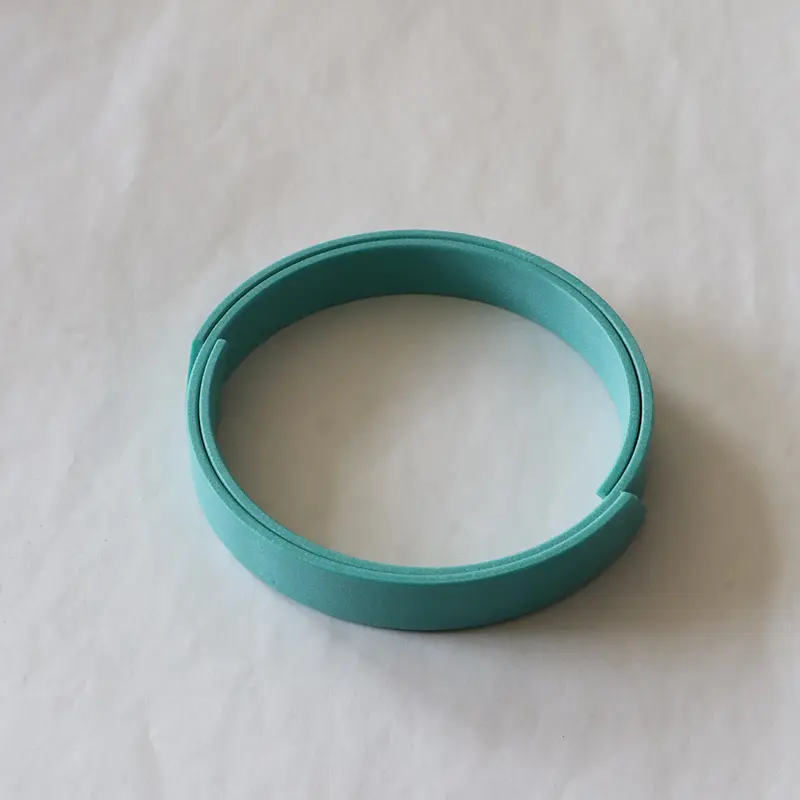

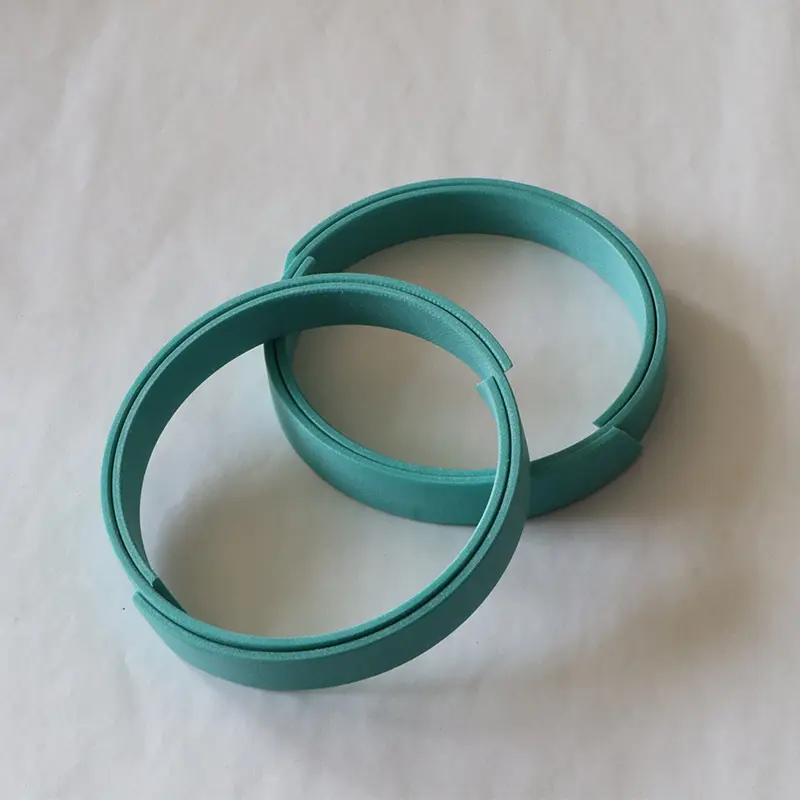

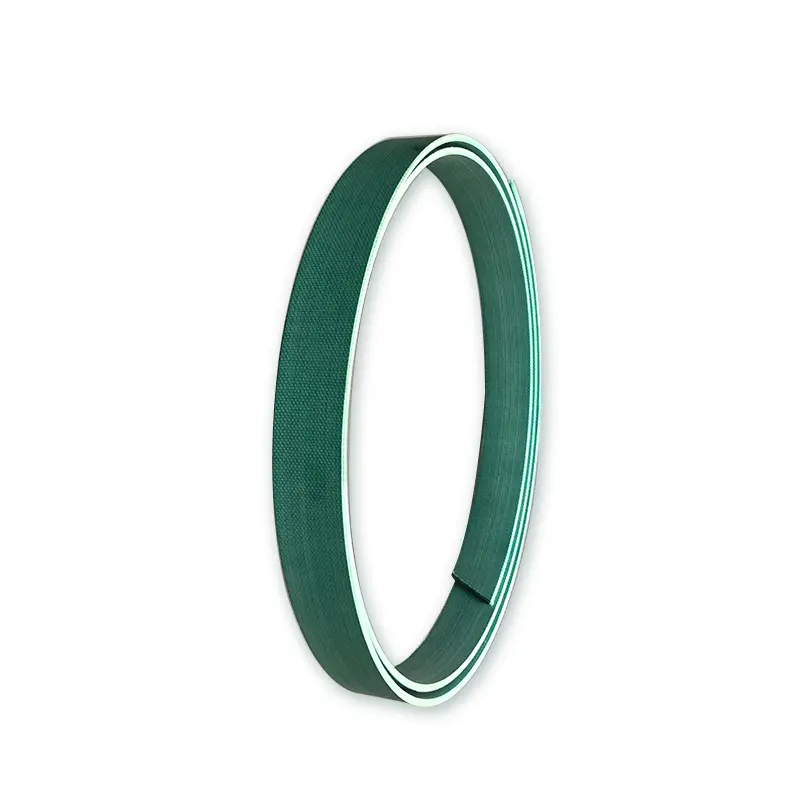

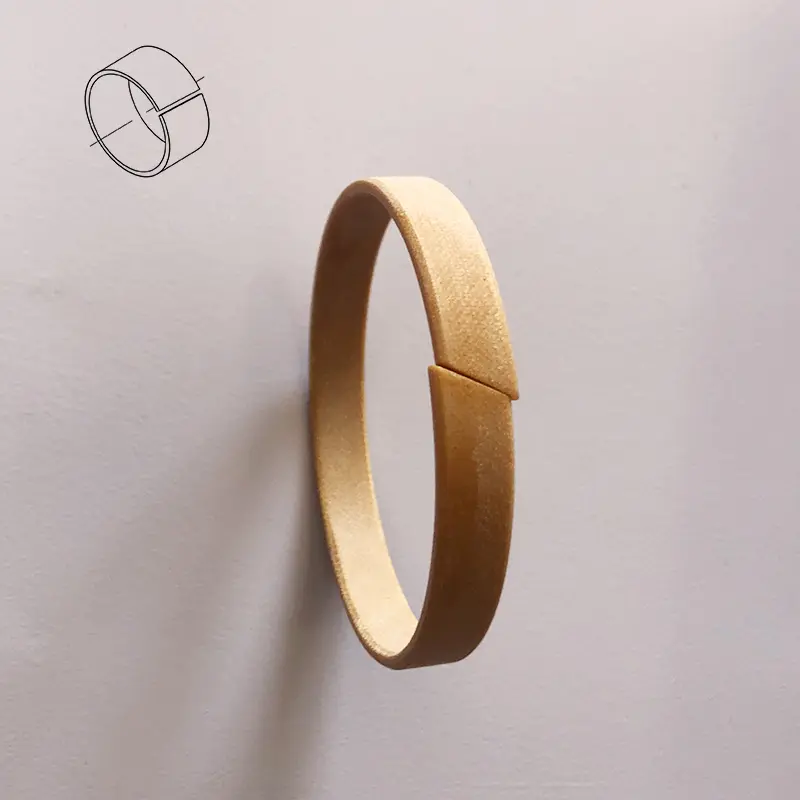

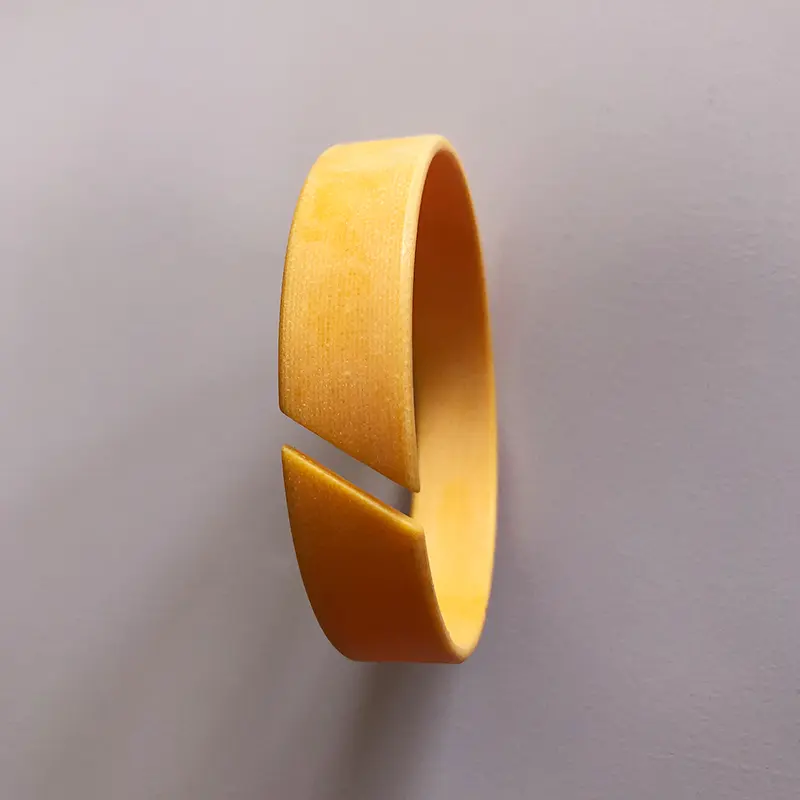

Fáinne tacaíochta feanólach athneartaithe éadach (crios)

Is bunchuid thábhachtach den sorcóir hiodrálach an fáinne tacaíochta. D'fhonn dul in oiriúint d'fhorbairt na bhfáinne sleamhnáin agus na struchtúir bhoga ar fud an domhain, d'fhorbair ár gcuideachta fáinní tacaíochta feanólacha (criosanna) atá treisithe éadach. Léirigh blianta d'úsáid iarbhír gur shroich nó gur sháraigh an táirge seo leibhéal cáilíochta na dtáirgí eachtracha comhchosúla agus gur mhol úsáideoirí go forleathan é. Is iad Táblaí 1 go 4 na táblaí feidhmíochta de na fáinní tacaíochta (criosanna) a tháirgeann ár gcuideachta.

Tábla1 Comparáid idir airíonna fisiceacha ár bhfáinne tacaíochta agus táirgí Busak+Shamba

Foinse shamplach	Tiús Fáinne Tacaíochta (mm)	Neart Comhbhrúite (MPA)	Ráta Athraithe Meáchan Friotaíochta Ola Ola hiodrálacha (70 ± 2 ℃*24h)	Neart Breaking (MPA)	Greamaitheacht idir -imreora (KN/M)
Faisean+Shamba	2.48	338.9	2.83	35.6	1.2
Ár dtáirgí	2.48	425	0.90	37.0	2.9
	2.48 (le graifít)	390	0.63	36.4	2.08

Tábla2 Innéacs Feidhmíochta Fáinne Tacaíochta Sorcóra Hiodrálacha

Cineál samplach	Ár dtáirgí		Orchot tlg ①	Duratec900 ①	Turcite47 ②	MT64/5B	NoKWR (Lá)	Polaiméitiléin podmodified	Cat (SAM)
	Luach tomhaiste	Táscairí riachtanacha
Neart comhbhrúite (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Tabhair faoi deara: ①busak+Cuideachta Shamba ②Merkel Company Tábla 3 Innéacs Neart

Cineál samplach	Ár dtáirgí		Orchot tlg ①	Duratec900 ①	Turcite47 ②	MT64/5B	NoKWR (Lá)	Polaiméitiléin podmodified	Cat (SAM)
	Luach tomhaiste	Táscairí riachtanacha
Neart comhbhrúite (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Tabhair faoi deara: ①busak+Cuideachta Shamba ②Merkel Company Tábla 4 Comhéifeacht Frithchuimilte ár dtáirgí agus Orkot TLG faoi fhrithchuimilt thirim agus faoi choinníollacha sileadh ola

Luchtaigh in aghaidh an aonaid Fad Teagmhála W (N/MM)	Sealaíocht Teagmhála Hertz ΔH (N/mm2)	Comhéifeacht cuimilte
		Stát cuimilte tirim		Stát bealaithe drip ola
		Ár dtáirgí	Orchot TLG	Ár dtáirgí	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

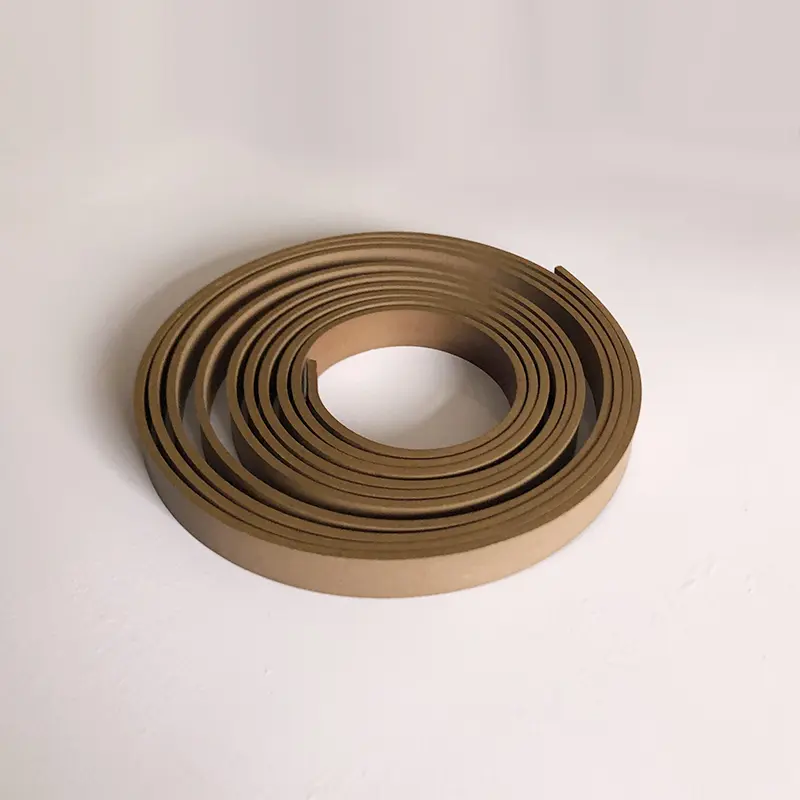

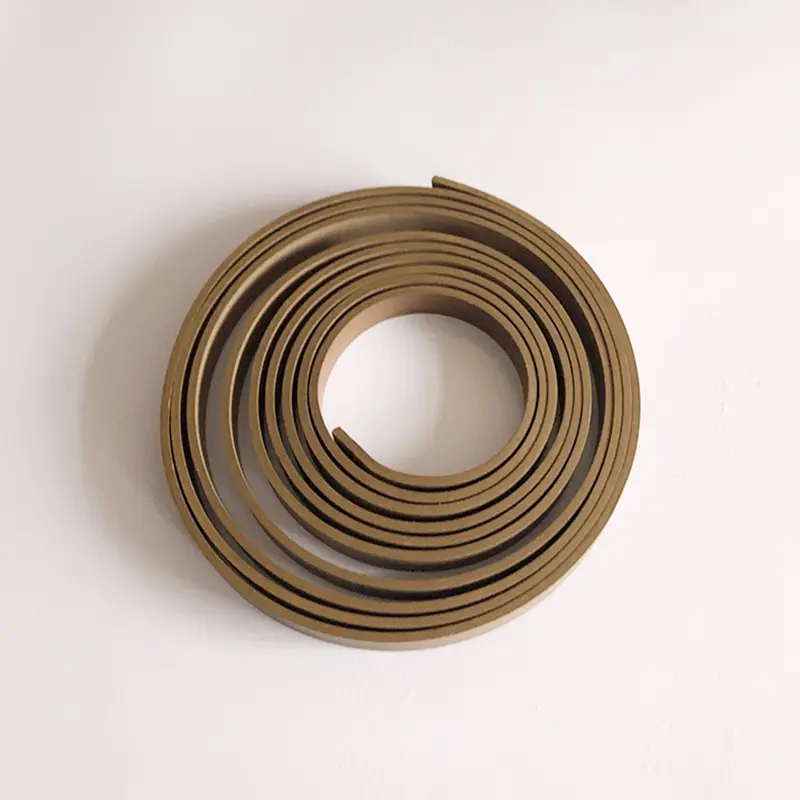

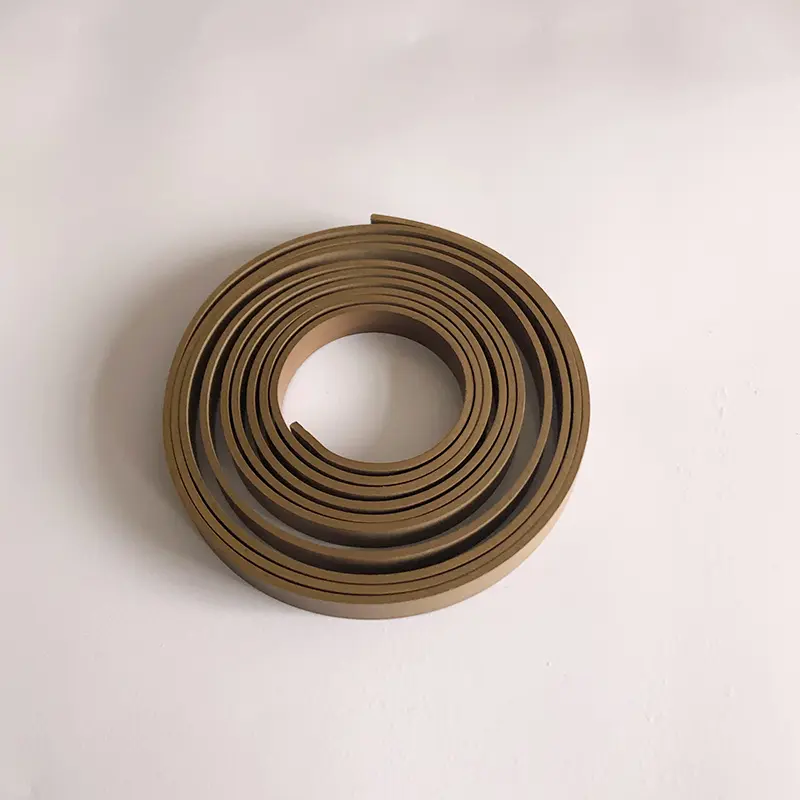

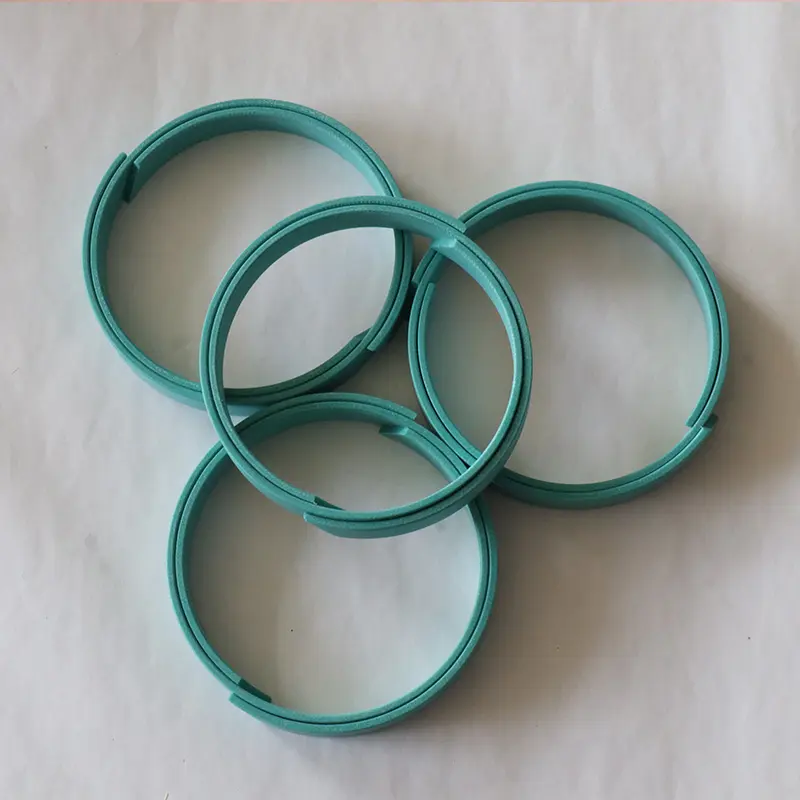

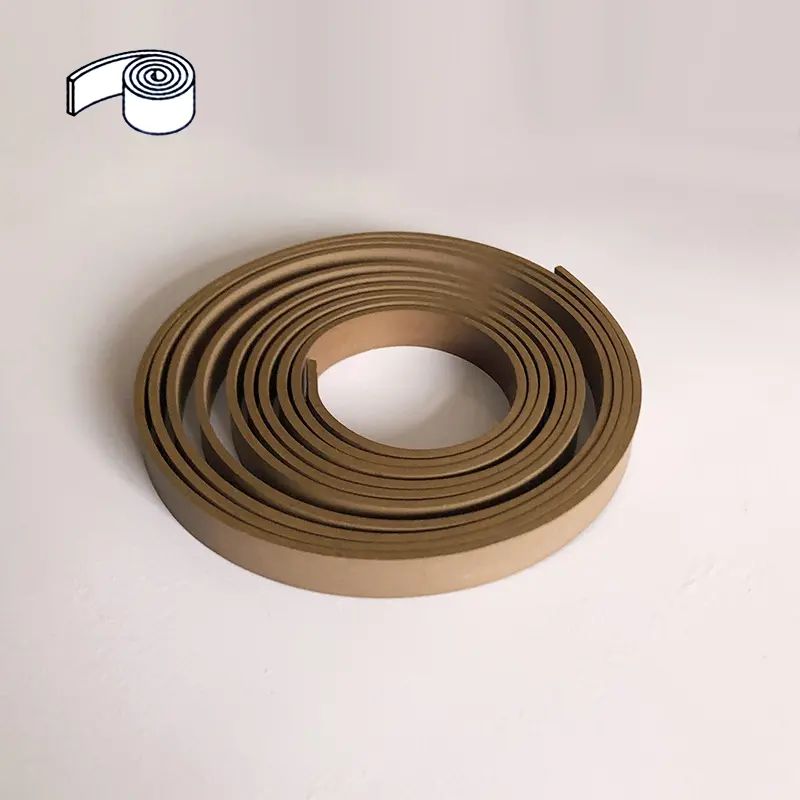

Crios Wear-Frithsheasmhach PTFE (fáinne)

Áis	PTFE+Cré -umha

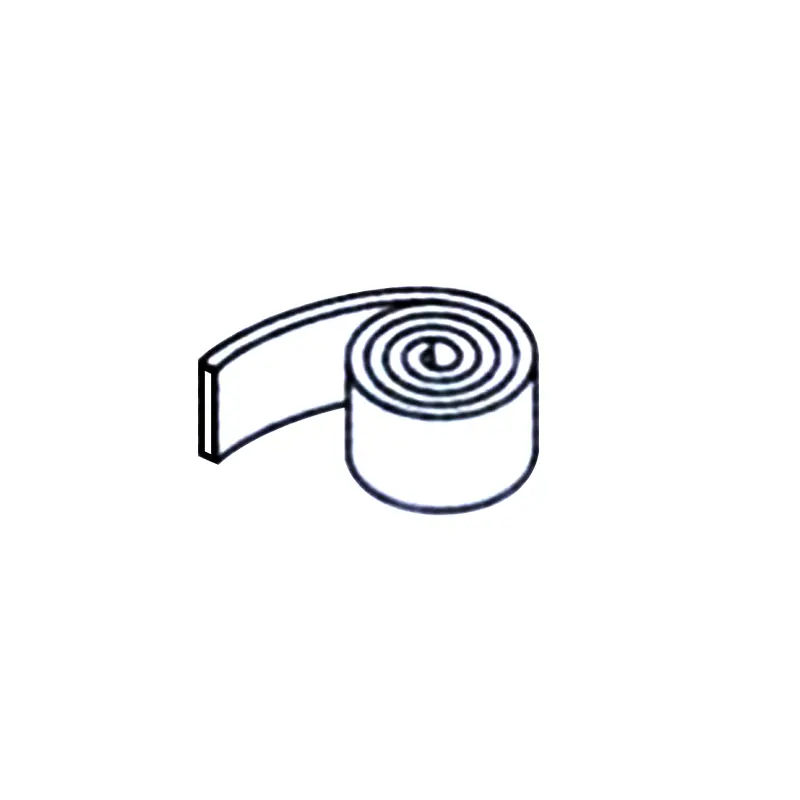

Cuir ar fáil	Rolla (thart ar 20 méadar/rolla de ghnáth) nó gearrtha go fad riachtanach
Buntáistí	1. Frithchuimilt íseal, gan aon chnagadh agus biting;
	Is féidir leis oibriú go maith fiú gan bealaithe leordhóthanach a dhéanamh;
	3. frithsheasmhach in aghaidh na meán éagsúla, cobhsaíocht cheimiceach den scoth;
	4. Is féidir leis freastal ar rudaí crua atá leabaithe sa fháinne atá frithsheasmhach in aghaidh na gcaitheamh chun rudaí crua a laghdú ag scríobadh an tsorcóra agus na rónta, mar sin i gcásanna ualach trom, bain úsáid as fáinní iomadúla atá frithsheasmhach;
	5. Tá frithsheasmhacht mhaith caite aige freisin i gcásanna ardluais agus ualach éadrom, mar sin is é an fáinne is mó a úsáidtear go forleathan;
	6. Níl aon srianta méide, is féidir iad a úsáid i gcásanna trastomhas mór.
Teocht	-60 ~+200 ℃
An t -uasluas	15m/s
Neart easbhrúite uasta	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

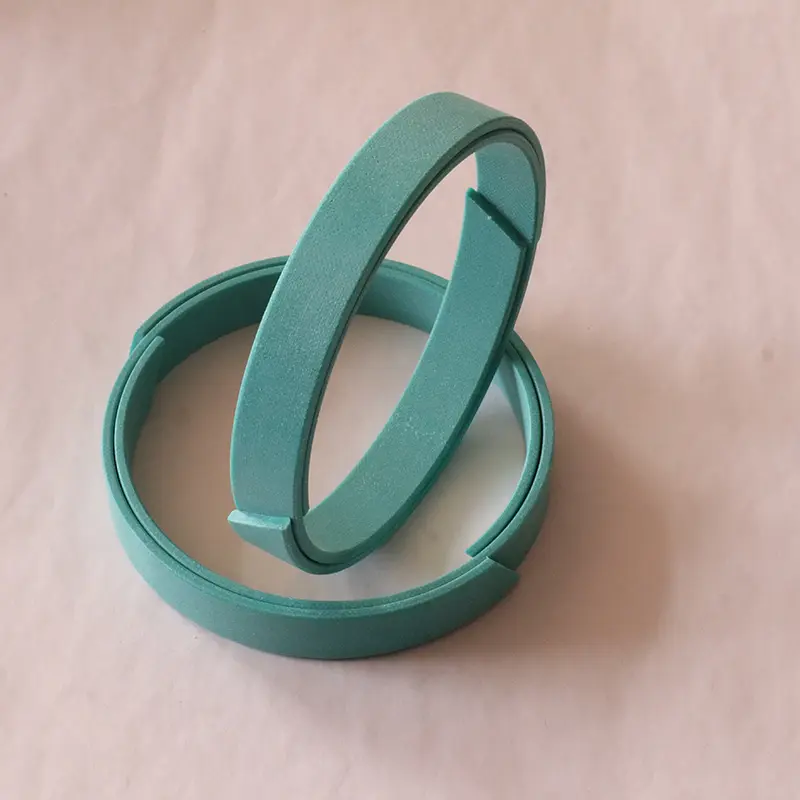

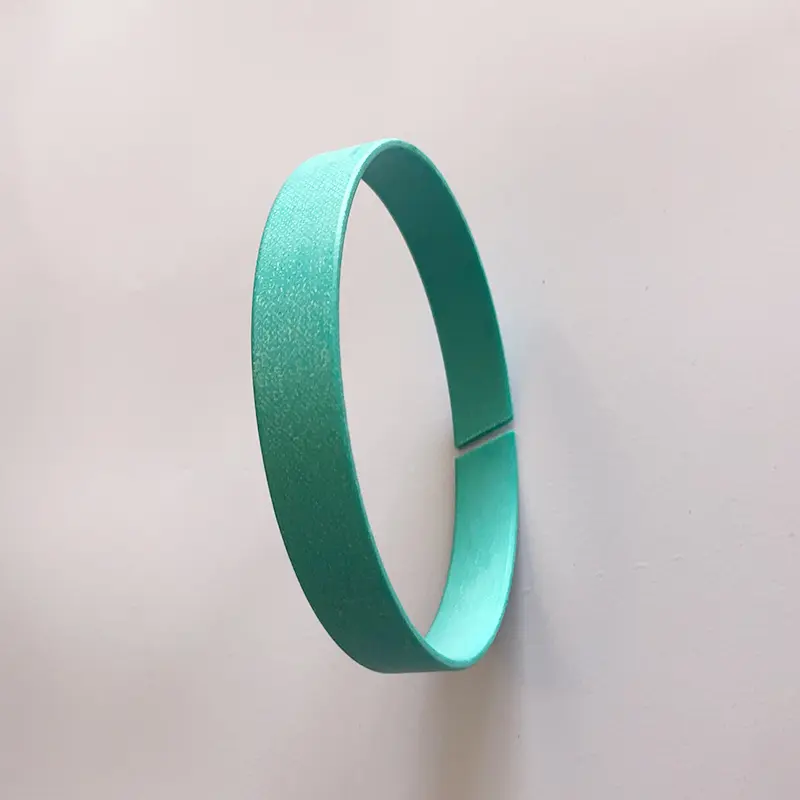

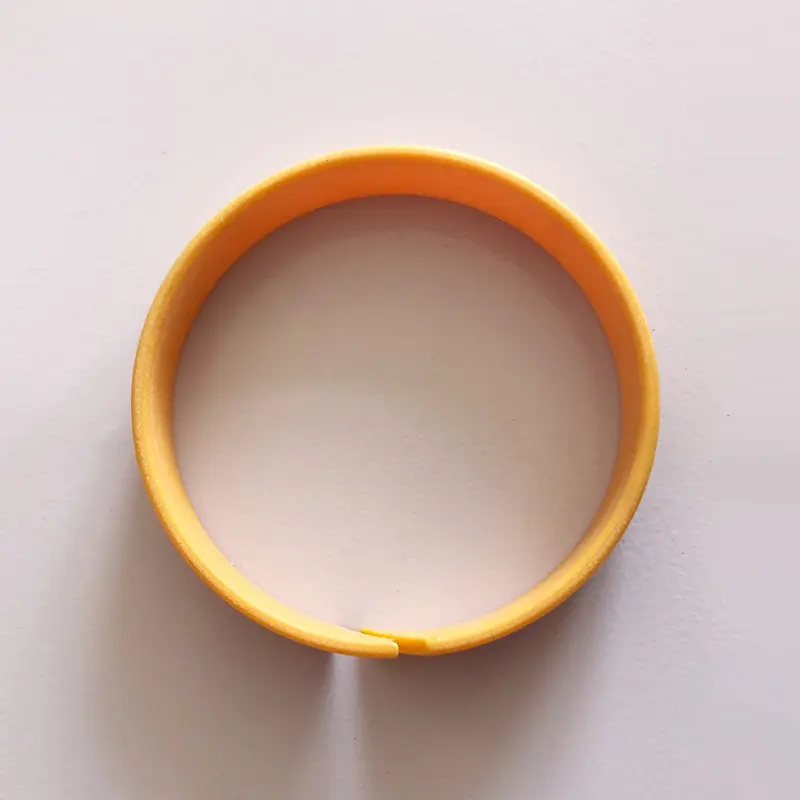

Fáinne treorach neamh-mhiotalach RCS do shlat loine

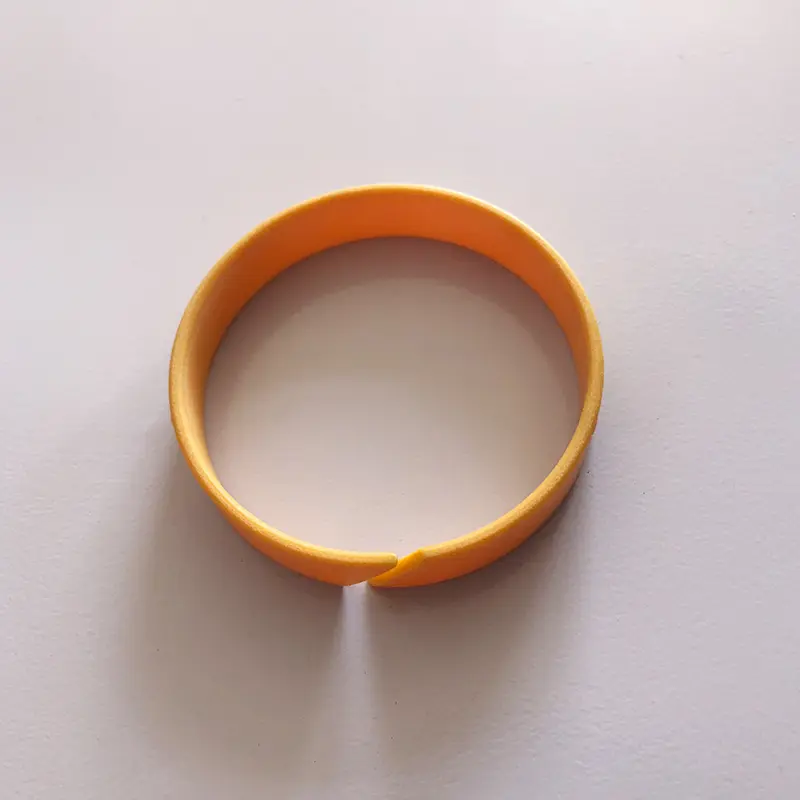

Fáinne treorach neamh-mhiotalach RCT do loiní

Maidir leis an loiní nó an tslat loine a ritheann sa sorcóir hiodrálach, tá éifeacht bheacht treorach ag an bhfáinne caithimh agus is féidir leis fórsaí gathacha a ionsú. Ag an am céanna, is féidir leis an bhfáinne caitheamh cosc ​​a chur ar theagmháil miotail de chodanna sleamhnáin sa sorcóir hiodrálach. I gcomparáid le fáinní caitheamh miotail, tá go leor buntáistí ag baint le fáinní caitheamh neamh-mhiotalacha. Ina measc, tá fáinní treorach feanólacha agus PTFE treisithe éadach ar fáil i gcineál gearrtha ar an láthair agus sa chineál réidh le húsáid.

1. Friotaíocht Dea -Chaith

2. Seachain teagmháil miotail go miotail

3. Is féidir le creathadh meicniúil a chosc

.

5. Tá an groove simplí agus éasca a shuiteáil

6. Costas cothabhála íseal bunaithe ar na buntáistí thuas, úsáidtear go forleathan é

Ábhar:

1. Polytetrafluoroethylene PTFE3 (Ábhar Ginearálta), PTFE4 (is infheidhme maidir le meáin slaodachta ísle amhail uisce), PTFE1 (riachtanais cuimilte ísle amhail neomatics)

2. Polyoxymethylene POM nó Níolón PA agus a Ábhair Athraithe

3.

Tábla comparáide de chumas ualach-ualach na n-ábhar éagsúil (tagairt)

Áis	Uasmhéid acmhainne a iompar (N/mm2)
Púdar copair líonta PTFE	15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃)
Púdar feanólach le héadach	90 (60 ℃); 40 (80 ℃)
Polyoxymethylene nó níolón	25 (60 ℃); 15 (80 ℃)
Polyoxymethylene nó níolón líonta	40 (60 ℃); 30 (80 ℃)

Caighdeán dromchla groove

Réidh	RTMAX (μM)	RA (μM)
Dromchla sleamhnáin	≤2.5	0.05-0.3
Bun groove	≤10	≤2
Taobh groove	≤15	≤3

Sraith Sonraíocht Fáinne Treoir Slat Loin

Trastomhas slaite	Trastomhas ón mbonn	Leithead groove	Tiús	Bearna		Trastomhas slaite	Trastomhas ón mbonn	Leithead groove	Tiús	Bearna
d f8/h9	D H8	L+0.2	W	Z		d f8/h9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15
