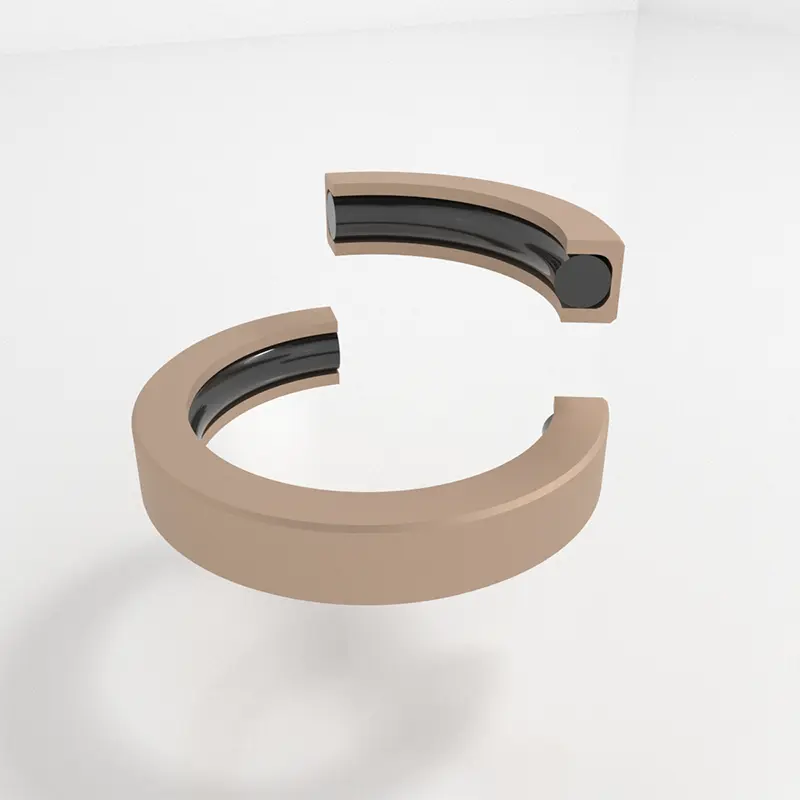

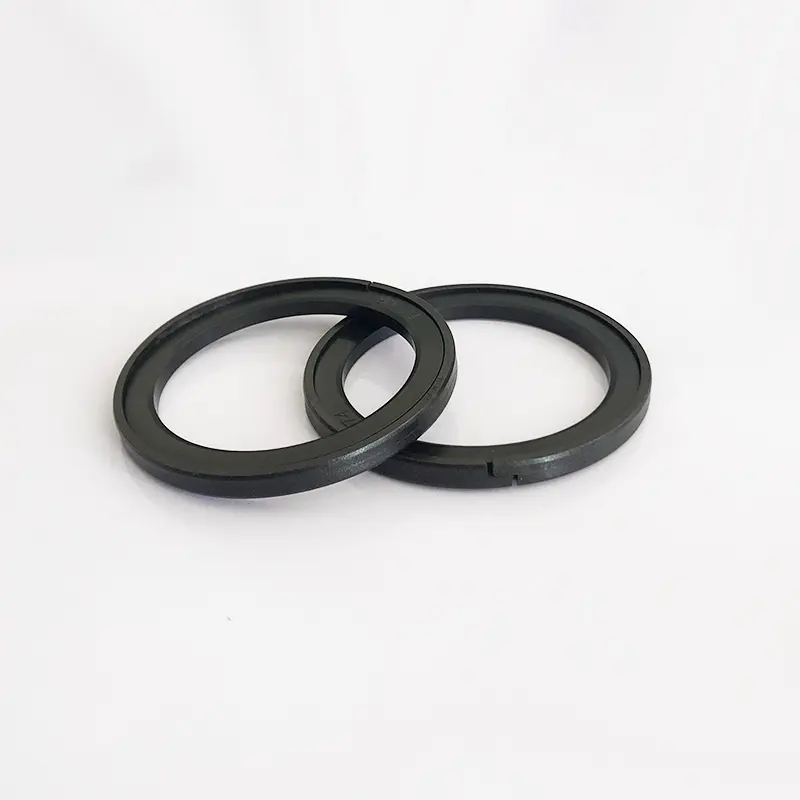

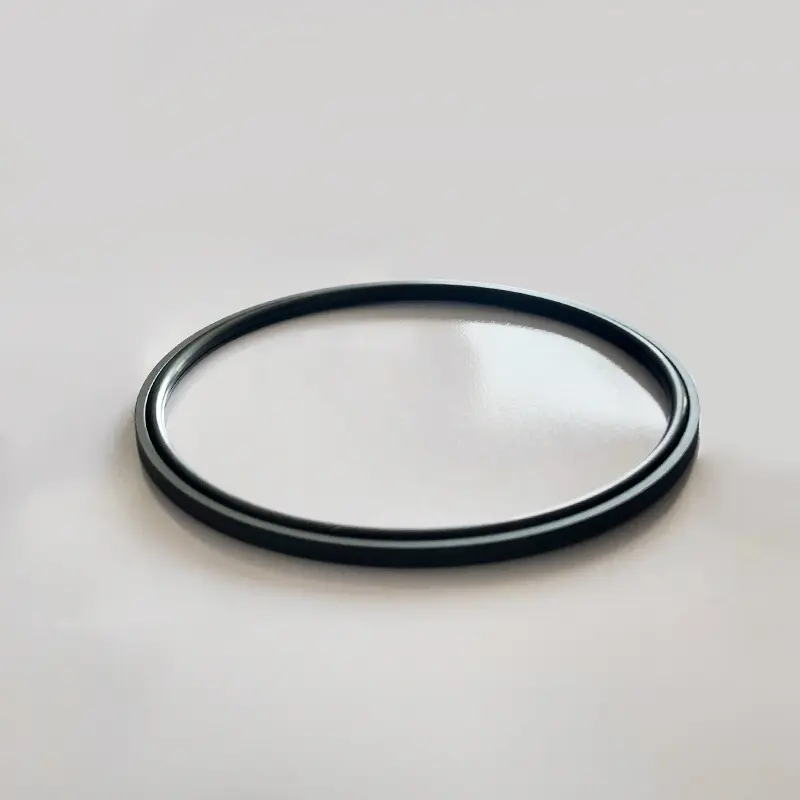

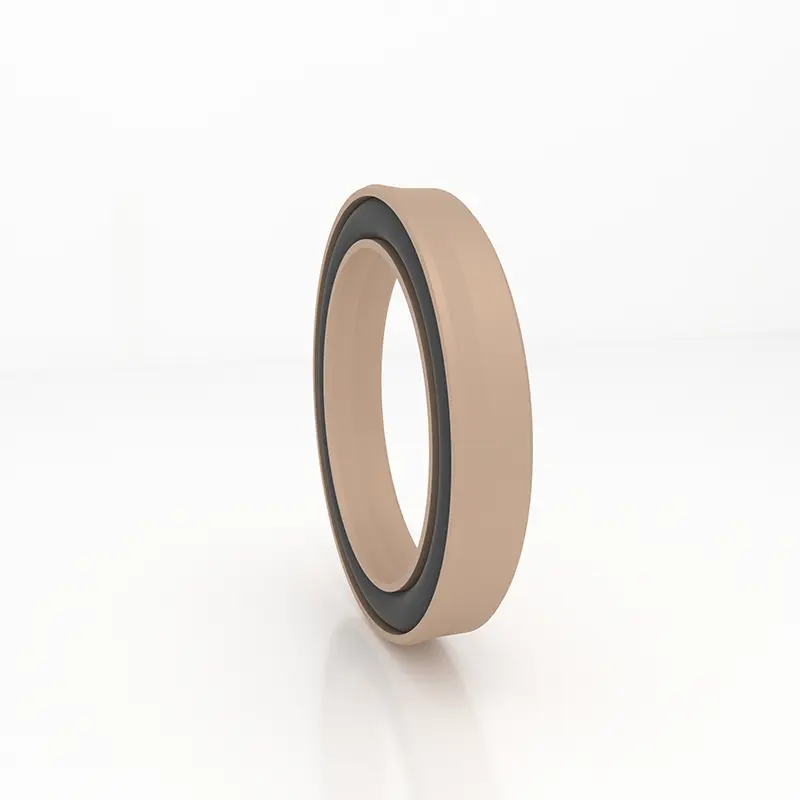

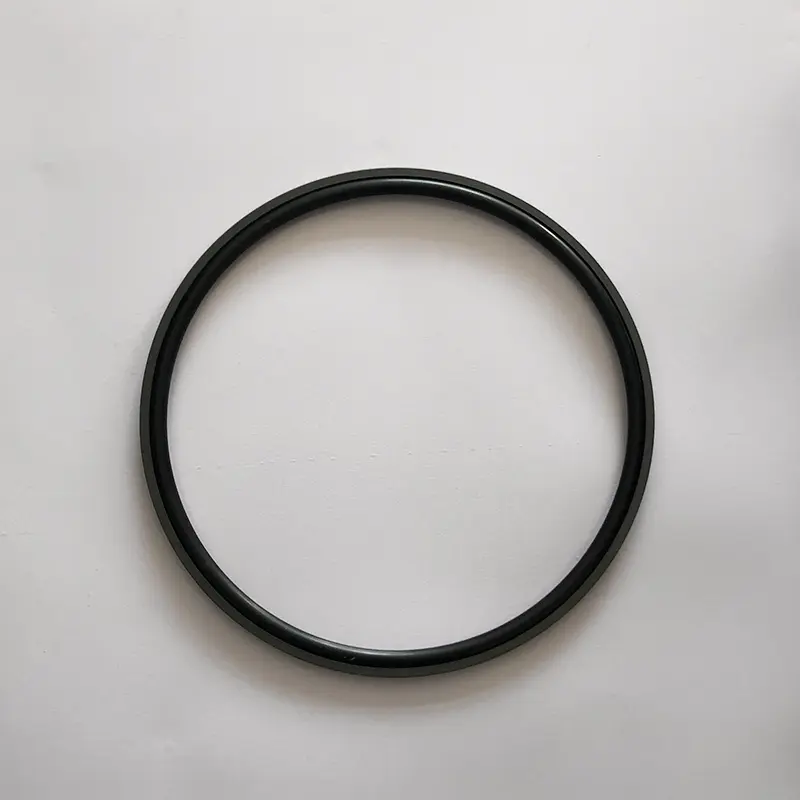

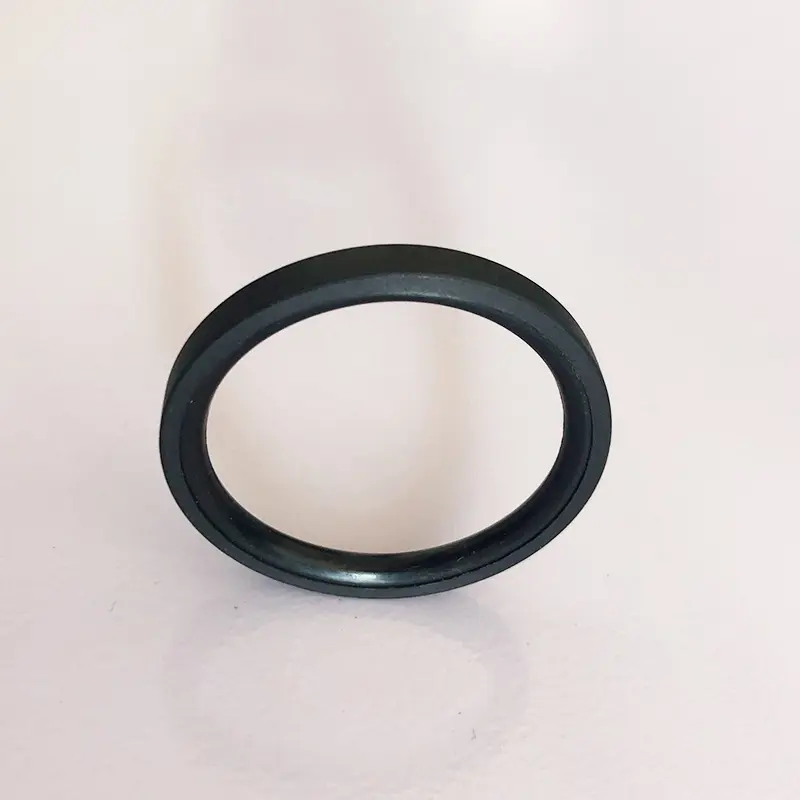

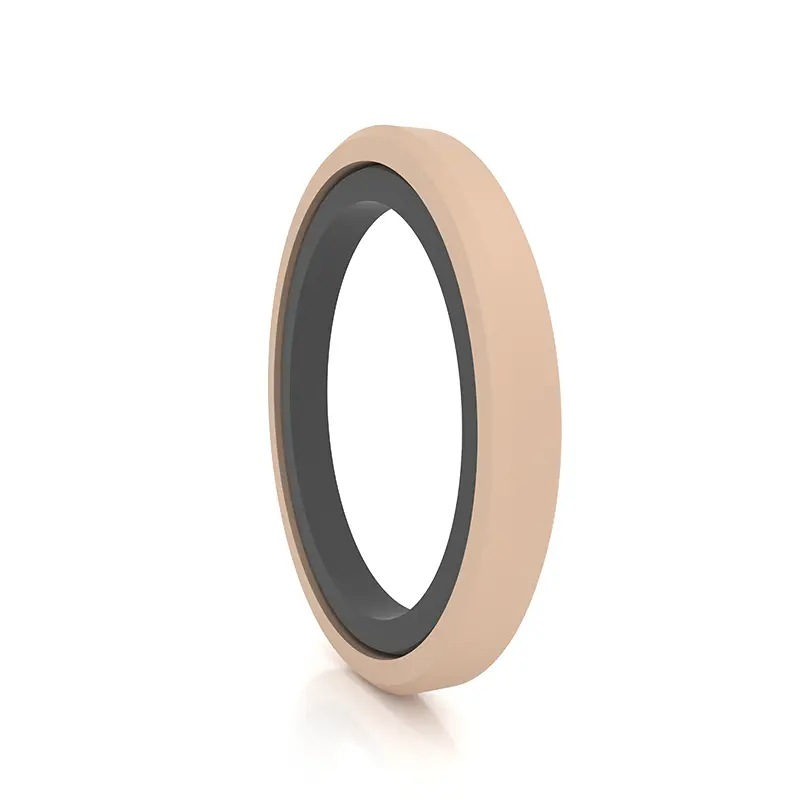

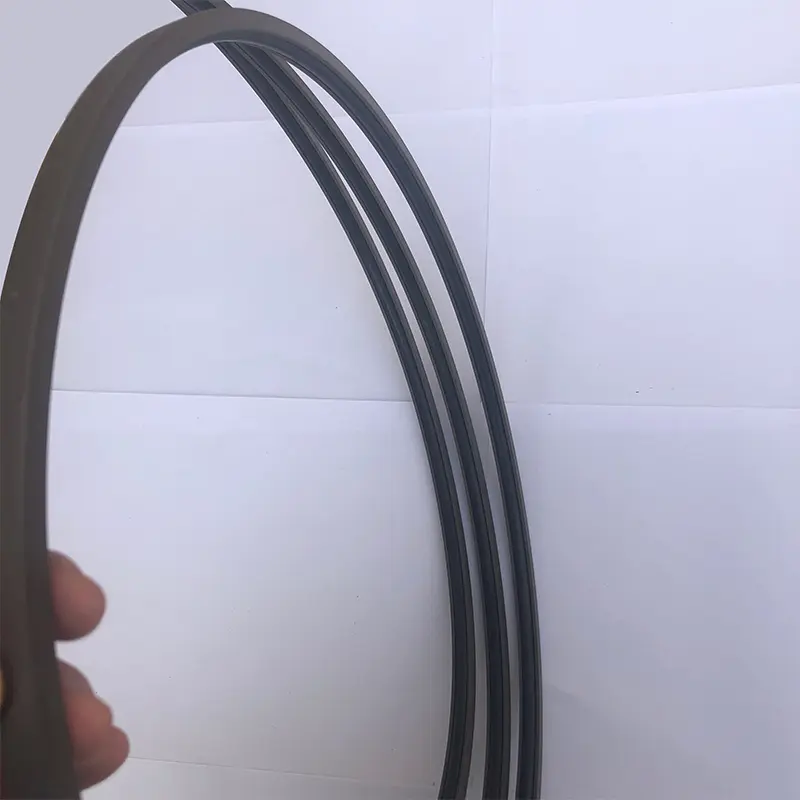

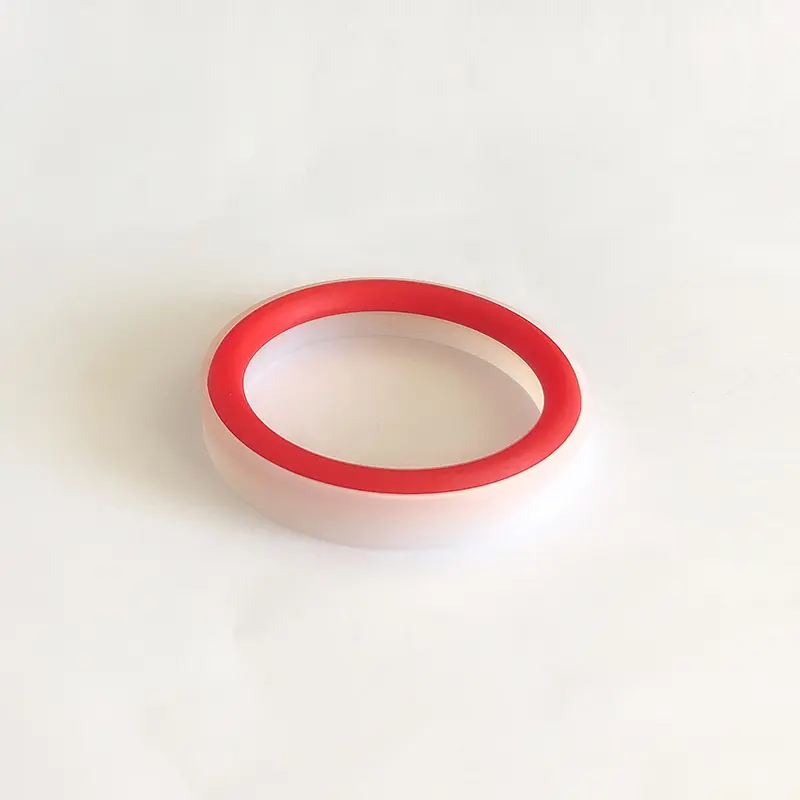

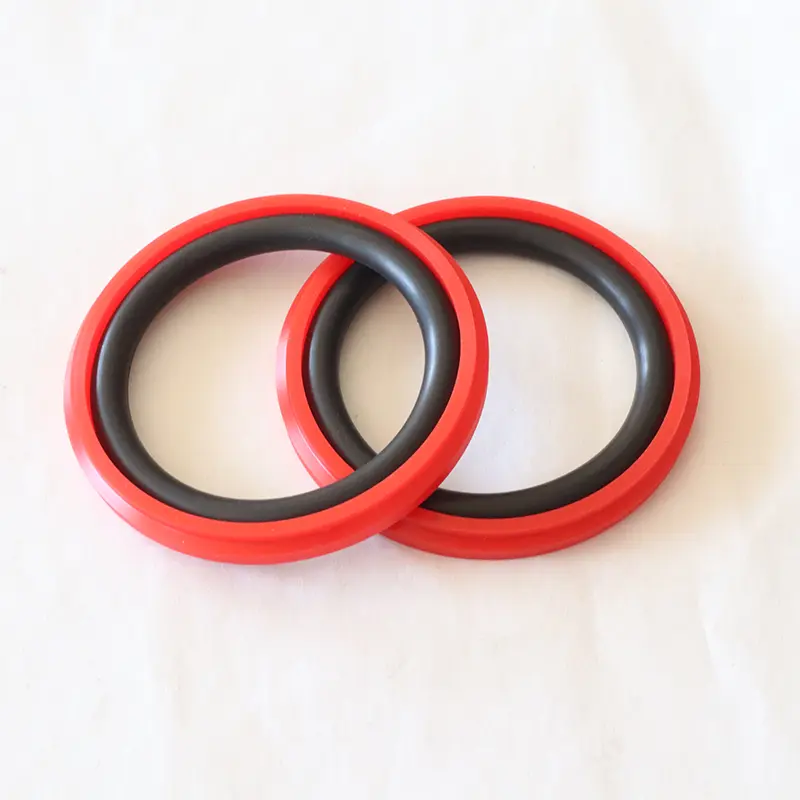

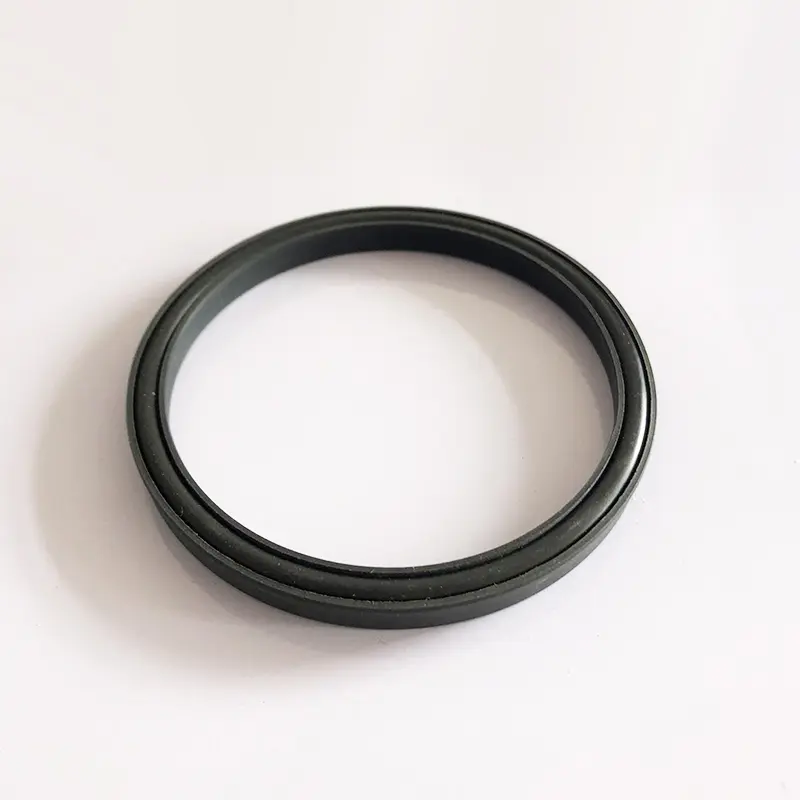

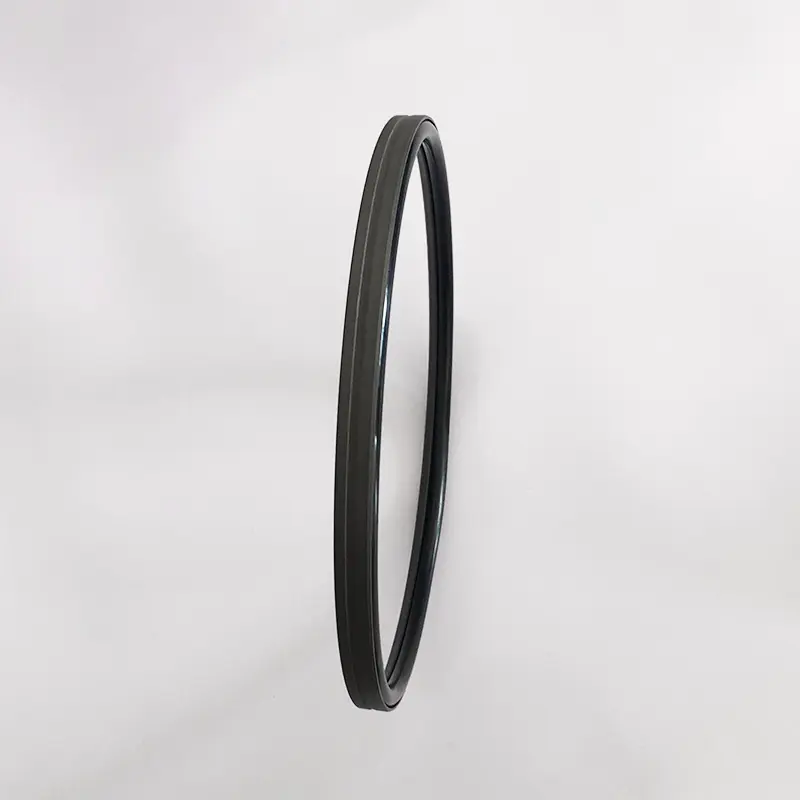

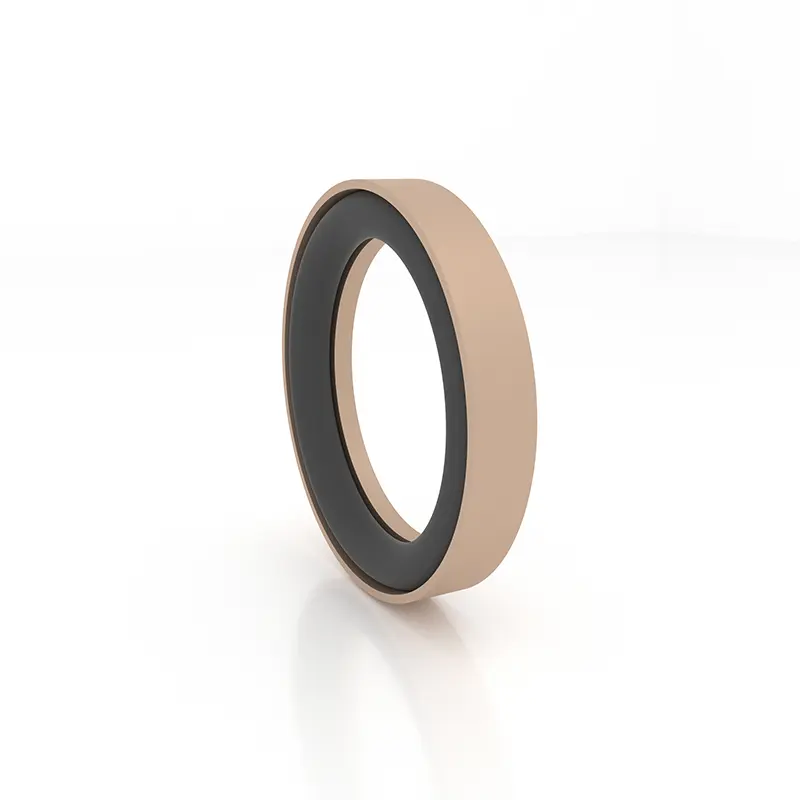

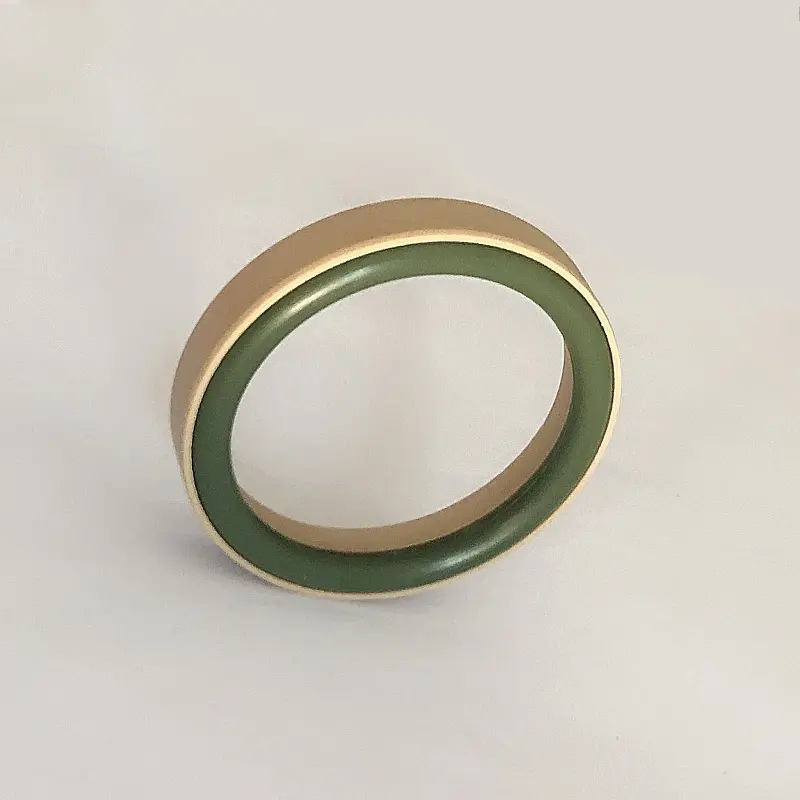

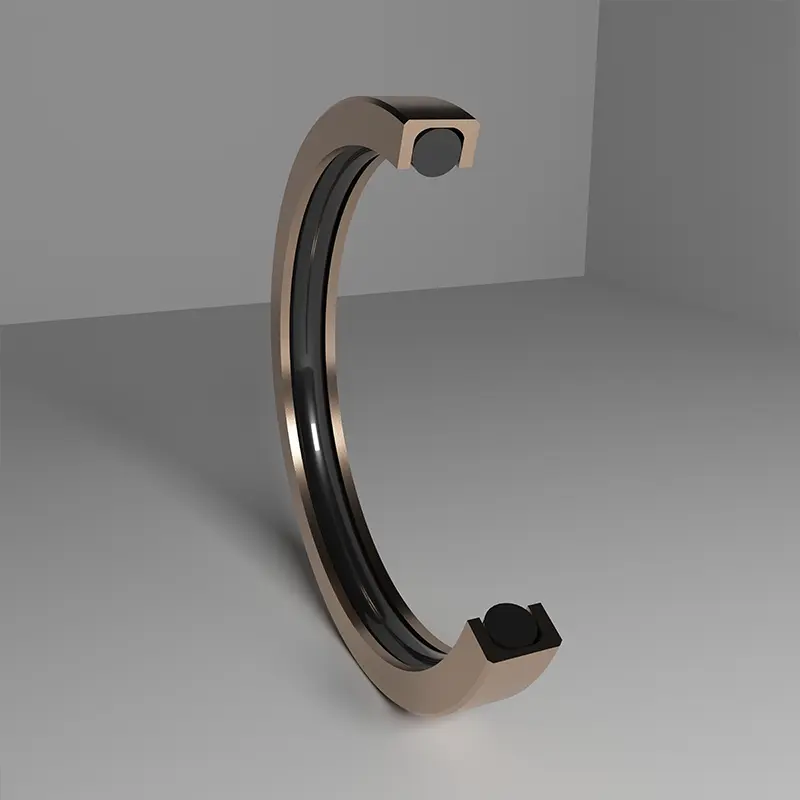

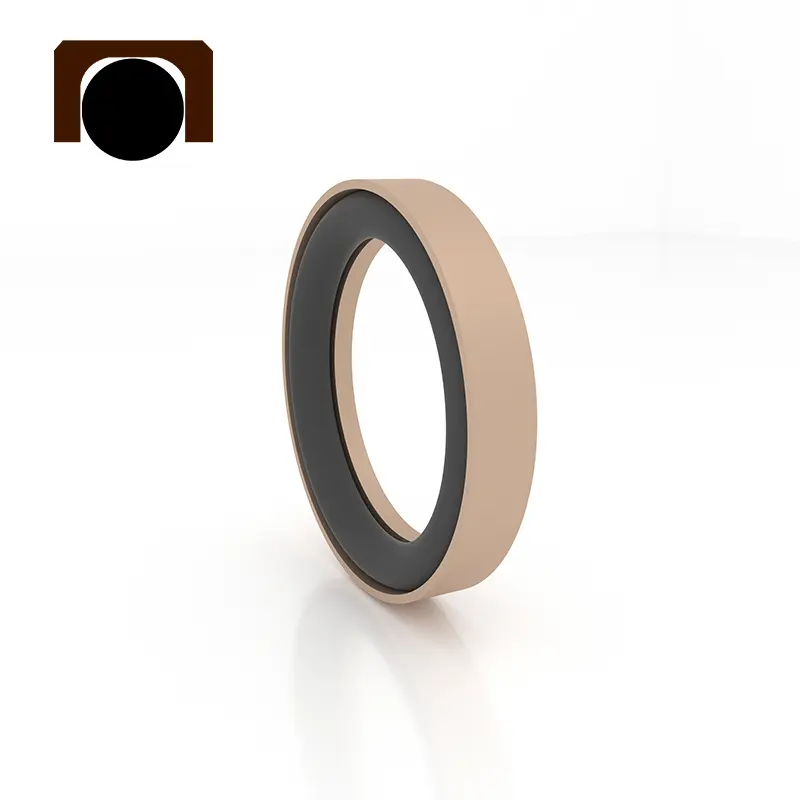

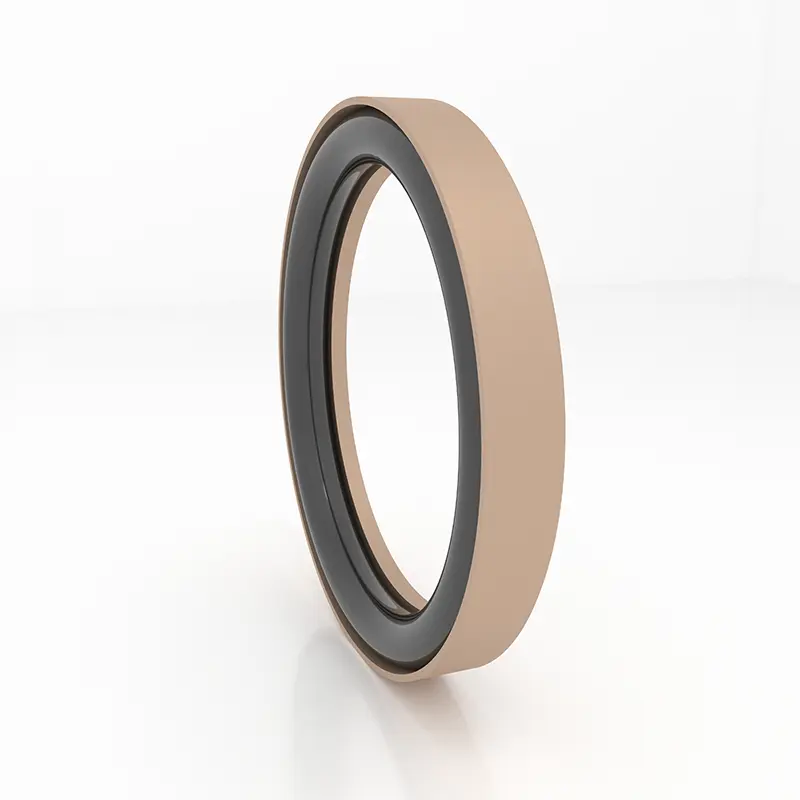

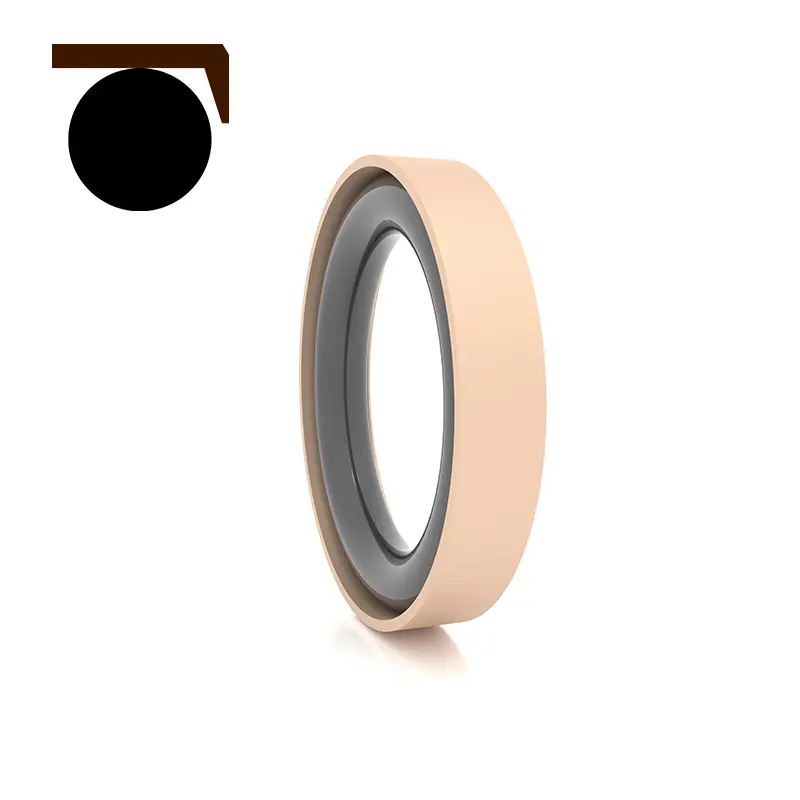

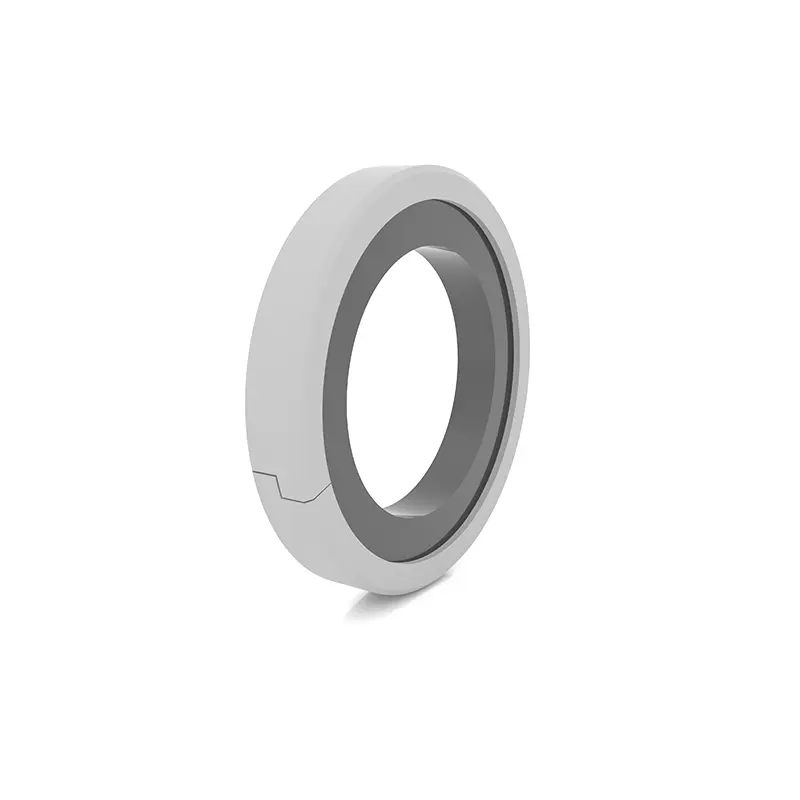

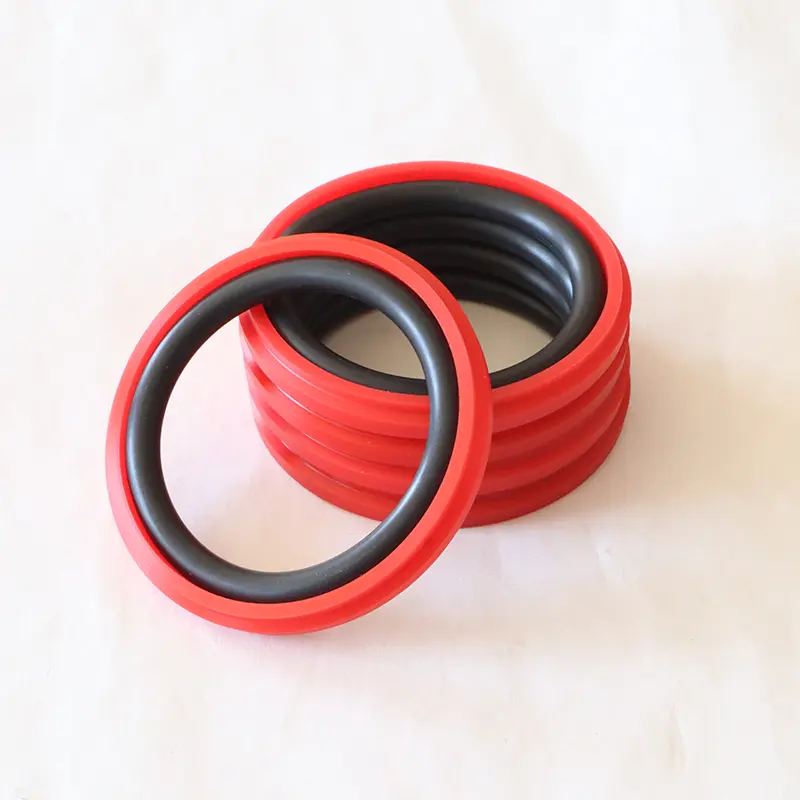

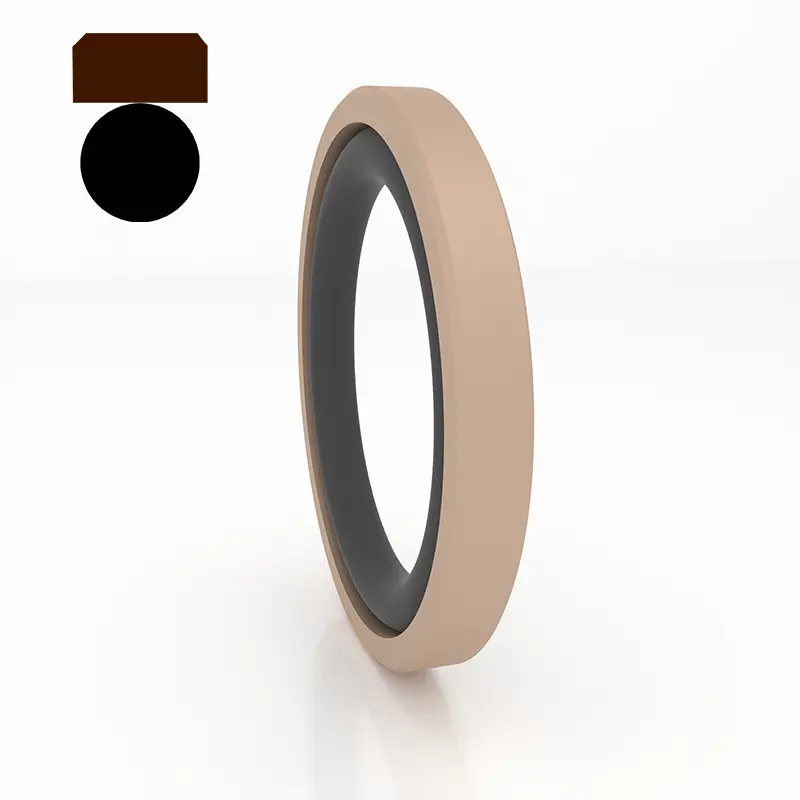

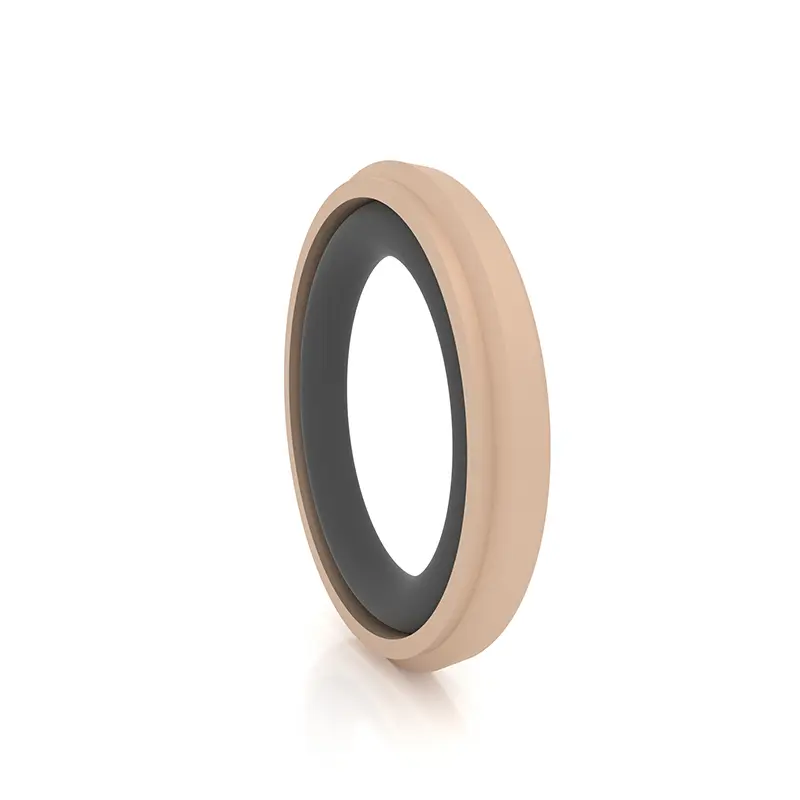

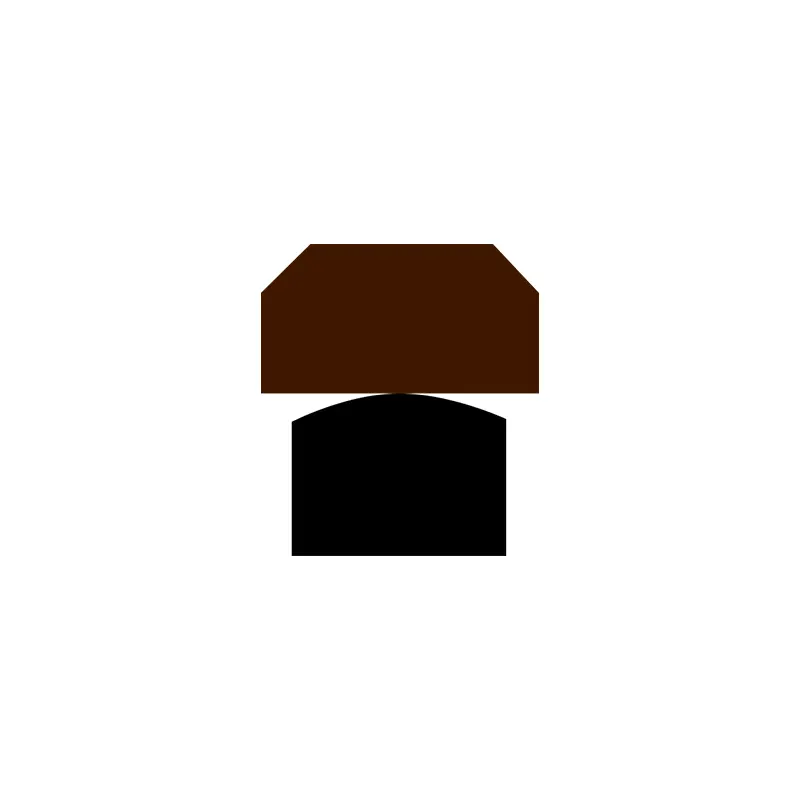

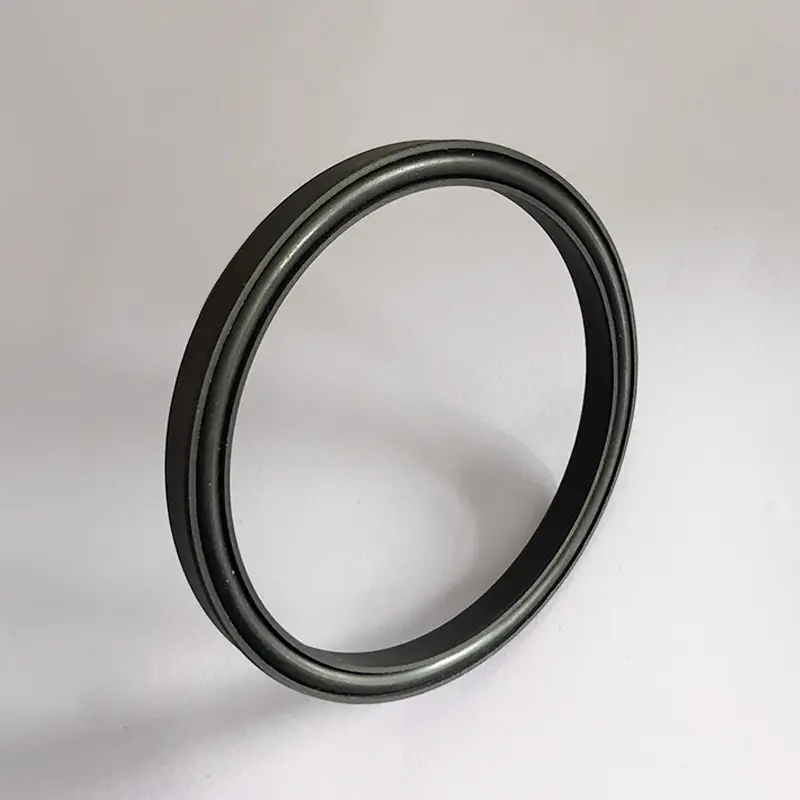

Tá rónta ardbhrú le haghaidh poill loiní ar fheabhas, ina bhfuil PTFE nó ábhair ilchodach speisialta fáinní rónta múnlaithe speisialta agus fáinní rubair ard-chruth leaisteach. De réir na bhfáinní meaitseála, roinntear iad i sraith RC58-RC64 (arna oiriúnú do GB1235), a úsáidtear go speisialta le haghaidh tairisceana frithingeach hiodrálach.
Tá cobhsaíocht cheimiceach, aigéad agus friotaíocht creimthe alcaile láidir ag ábhar PTFE, agus déanann sé oiriúnú do thimpeallachtaí ceimiceacha casta. Oibríonn an fáinne saothraithe agus an fáinne rubair le chéile chun éifeacht shéalaithe den scoth a bhaint amach.
I innealtóireacht mhuirí, is féidir le rónta ardbhrú do phoill loiní cosaint lárnach a sholáthar don chóras hiodrálach de bhrathadóirí domhainfharraige. Tá an brú uisce domhainfharraige ard agus tá an t-uisce mara an-chreimneach. Is é an buntáiste ábhartha ceann de na réamhriachtanais don táirge chun friotaíocht ardbhrú agus friotaíocht creimthe a sholáthar.
I ndéantúsaíocht innealra trom, baineann go leor le hairm teileascópacha hiodrálacha craein mhóra. Tá an láithreán tógála casta, bogann na hairm teileascópacha go minic, agus athraíonn an brú. Tá ábhar PTFE frithsheasmhach in éineacht le dearadh liopa tanaí, cúiteamh fíor-ama as caitheamh, séalaithe daingean, agus rioscaí teip laghdaithe.
I réimse na bhfeithiclí fuinnimh nua, tá rónta ardbhrú do phoill loiní ríthábhachtach freisin. I gcomhpháirteanna hiodrálacha EPS, tá an t -ábhar cobhsaí agus is féidir leis a shéalú go cruinn in aghaidh creimeadh ola hiodrálaigh agus athruithe teochta; Sa chóras coscáin, le haghaidh tionchair ardbhrú agus creimeadh sreabhach coscáin, cuireann an struchtúr speisialta agus an fáinne tiús tiús optamaithe cosc go docht ar sceitheadh agus a chinntiú go gcinntíonn siad sábháilteacht.
Tá roinnt samhlacha ag na rónta ardbhrú le haghaidh poill loiní a tháirgimid le dearadh liopa tanaí le cúiteamh maith agus séalaithe den scoth. Tá siad optamaithe go maith le haghaidh brú uisce agus meáin íseal-slaodachta. Tá an struchtúr speisialta frithsheasmhach in aghaidh brú ard agus tá caighdeán ábhair den scoth aige. Is é an rogha is fearr é chun séalaithe éifeachtach a oscailt.
Gnéithe Táirgí:
1. Frithchuimilt íseal, friotaíocht bheag tosaigh, gluaiseacht réidh, cuimilte dinimiciúil agus statach comhionann, gan aon chnagadh;
2. Saol fada, is féidir é a úsáid le haghaidh rónta bealaithe saor ó ola;
3 Is féidir é a úsáid chun ardbhrú, brú ard-ard, uisce agus meáin slaodachta íseal eile a shéalú;
4. Is féidir é a úsáid chun uisce a shéalú agus meáin slaodachta íseal eile
Roghnú ábhair

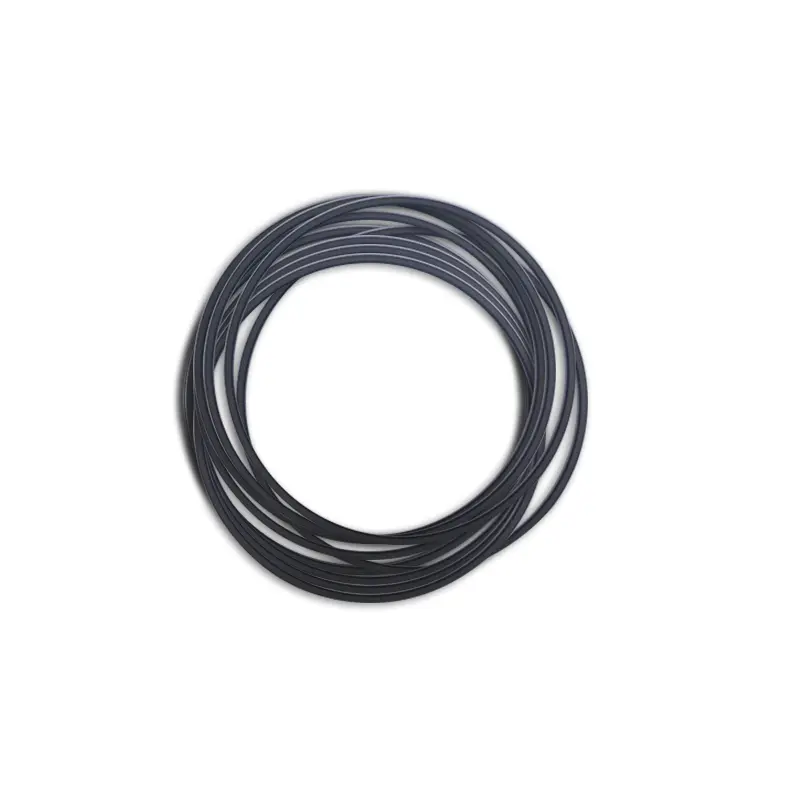

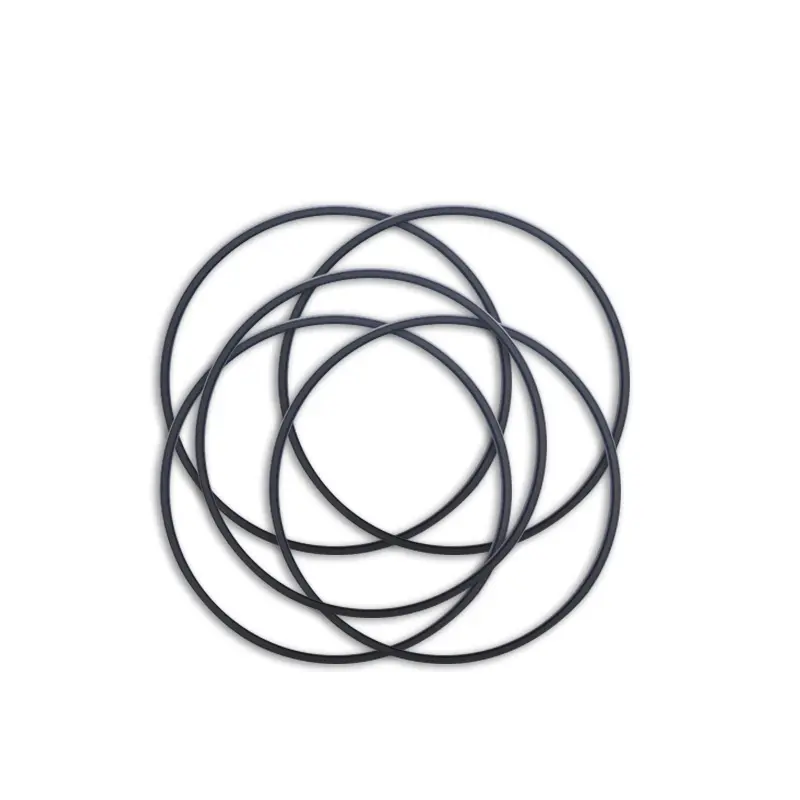

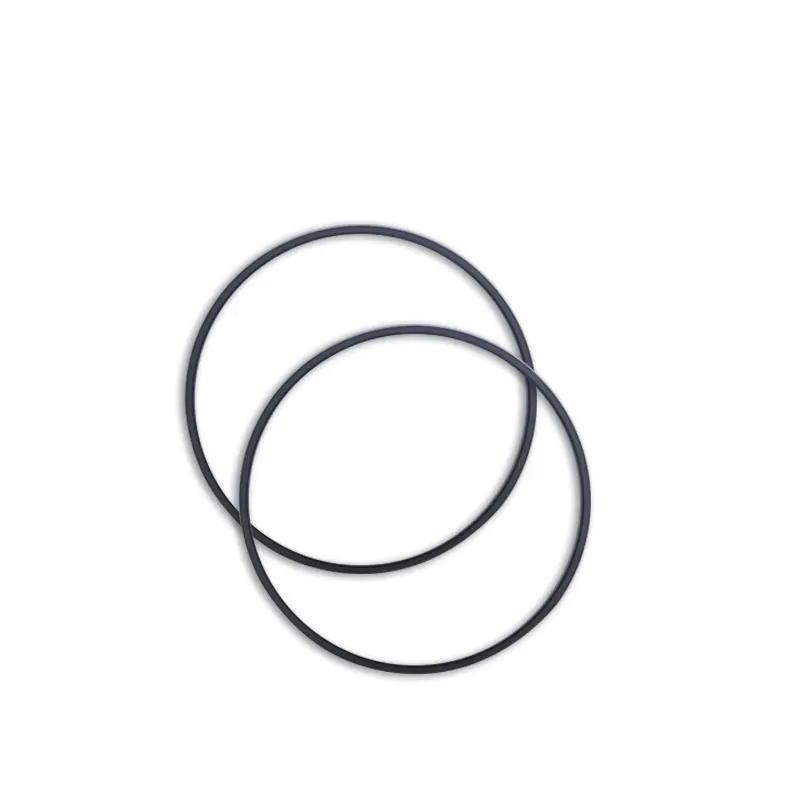

Is iad na hábhair do na fáinní O: R01 Rubber nítríle (NBR), R02 Fluororubber (FKM), etc.
2. Ábhair Fáinne a Shéalú: Ábhar Caighdeánach PTFE3, Ábhair Roghnacha Eile PTFE1, PTFE2, PTFE4, Ábhair theirmeaplaisteacha ilchodacha.
| Coinníollacha oibre infheidhme rónta ardbhrú do phoill loine (níor cheart luachanna teorann a bheith le feiceáil ag an am céanna) | |||||
| Cuir i bpróifíl | Múnla | Brú (MPA) |
Teocht (℃) | Luas (m/s) | Na meán |
 |
RC51/RC52 | ≤70 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), gás, etc. |
| -20 ~+180 (meaitseáil O-fáinne FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), gás, etc. |
| -20 ~+180 (meaitseáil O-fáinne FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), uisce, etc. |
| -20 ~+180 (meaitseáil O-fáinne FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (Meaitseála O-Ring NBR) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), gás, etc. |
| -20 ~+180 (meaitseáil O-fáinne FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), uisce, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | |||||
 |
RC60 | ≤260 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), uisce, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | |||||
 |
RC61 | ≤60 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), uisce, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), uisce, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | |||||
 |
RC62 | ≤60 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), uisce, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), gás, etc. |
| -20 ~+180 (meaitseáil O-fáinne FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (NBR O-fáinne a mheaitseáil) | ≤6 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), gás, etc. |
| -20 ~+180 (meaitseáil O-fáinne FKM) | |||||
 |
Go maith | ≤50 | -35 ~+110 (meaitseáil O-fáinne NBR) | ≤1 | Ola hiodrálach bunaithe ar mhianraí, sreabhán lasair lasair (HFA/HFB), etc. |
Sampla a Ordú:
Múnla Ordaithe RC51-80X70X7.6-PTFE3-R01
Trastomhas sorcóra samhail x trastomhas groove x groove leithead PTFE3-modhnaithe cód ábhair PTFE R01 Cód Ábhar O-Ring
Múnla Ordaithe RC53-80X69.6X9.8-PTFE3 -R01
Trastomhas sorcóra samhail x trastomhas groove x leithead groove PTFE3-modhnaithe cód ábhair PTFE R01- Cód Ábhar O-Ring
Múnla Ordaithe RC55-80X69.4X10.6-PTFE3-R01
Trastomhas sorcóra samhail x trastomhas groove x leithead groove PTFE3-modhnaithe cód ábhair PTFE R01- Cód Ábhar O-Ring
Múnla Ordaithe RC56-80X70X9.2-PTFE3 -R01
Trastomhas sorcóra samhail x trastomhas groove x leithead groove PTFE3-modhnaithe cód ábhair PTFE R01- Cód Ábhar O-Ring
Múnla Ordaithe OK-80x59x8 Trastomhas sorcóra x Groove trastomhas x leithead groove
Sonraíochtaí Sonraíochtaí

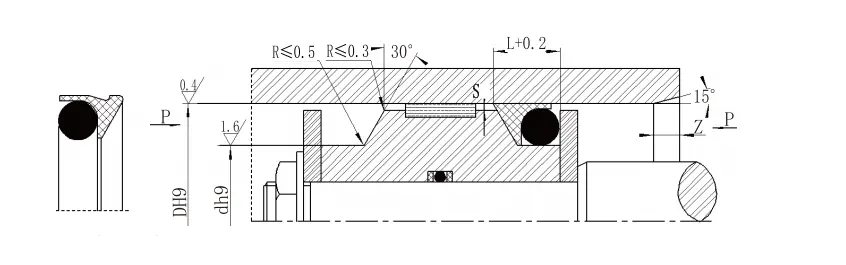

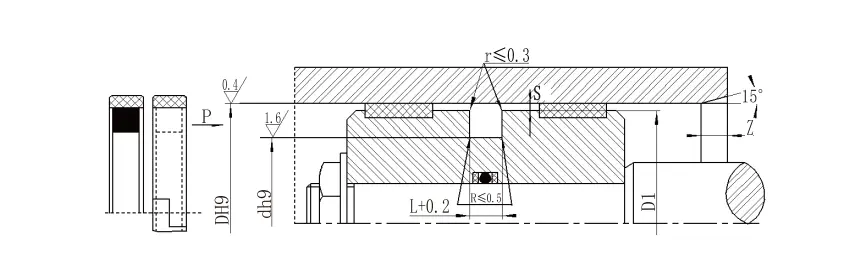

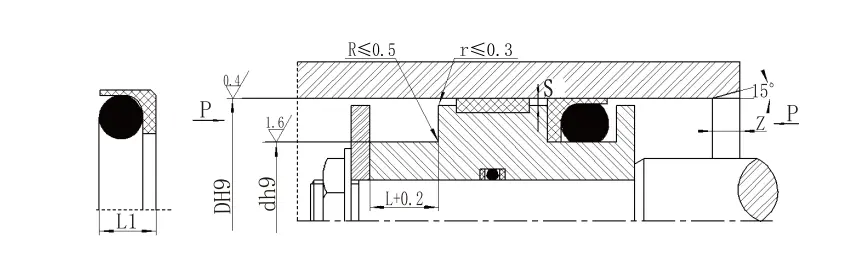

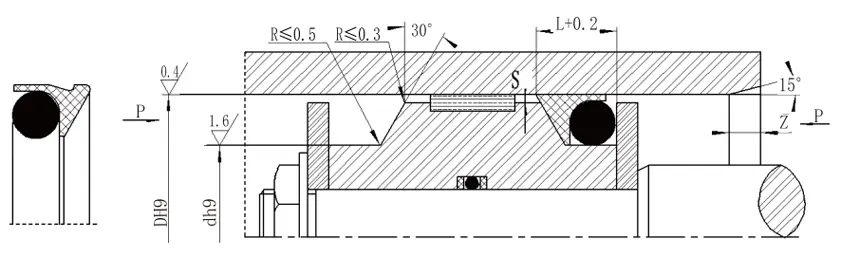

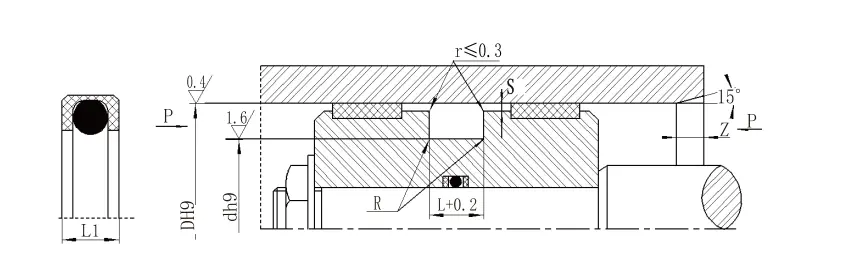

Tábla Paraiméadair Sonraíochta RC51 (tá aon sonraíochtaí laistigh den raon paraiméadair ar fáil)| Cineál caighdeánach Dh9 RC51 |
Ualach éadrom dh9 RC51-Q |
Ualach trom dh9 RC51-Z |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Airde séala L1 | Imréiteach gathach smaithe | Tú eile Zmí Miannach |
Trastomhas sreinge o-fáinne d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Nóta: Tá sé níos éasca a shuiteáil i ngéibheann dúnta> 30mm ag baint úsáide as an tsraith ualach solais. | |||||||||
| Dul i gcomhairle lenár gcuideachta le do thoil le haghaidh suiteáil dúnta groove. | |||||||||
| 3. Le haghaidh brú> 40MPa, úsáideann an fhréamh -limistéar den séala caoinfhulaingt oiriúnach H8/F8. | |||||||||
| Sonraíochtaí RC52 (Meaitseála O-Ring GB1235) (tá aon sonraíochtaí laistigh den raon paraiméadair ar fáil) | ||||||
| Raon cró D H9 |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Airde séala L1 |
Imréiteach gathaigh Smaithe |
Tú eile Zmí Miannach |
Trastomhas sreinge o-fáinne d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Sampla a ordú RC52—80x69.2x8.2-ptfe3-r01 | ||||||
| Trastomhas sorcóra samhail x trastomhas groove x leithead groove PTFE3- Cód Ábhar PTFE modhnaithe R01- Cód Ábhar O-Ring | ||||||
| Sonraíochtaí RC53 (tá aon sonraíochtaí laistigh den raon paraiméadair ar fáil) | ||||||
| Raon cró D H9 |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Imréiteach gathach smaithe | Tú eile Zmí Miannach |
Trastomhas sreinge o-fáinne dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Sonraíochtaí RC54 (Meaitseála O-Ring GB1235) (Tá aon sonraíochtaí laistigh den raon paraiméadair ar fáil) | ||||||
| Raon cró D H9 | Trastomhas groove D H9 | Leithead groove L+0.2 | Imréiteach gathach smaithe | Caolafoirt Zmí Miannach | Trastomhas sreinge o-fáinne DO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Nóta: Maidir le brú> 60MPa, úsáideann an limistéar fréimhe róin lamháltas oiriúnach H8/F8, agus an séala brú-ard SMAX <0.05. | ||||||
| Raon cró D H9 | Trastomhas groove D H9 | Leithead groove L+0.2 | Imréiteach gathach smaithe | Caolafoirt Zmí Miannach | Trastomhas sreinge o-fáinne DO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Nóta: Maidir le brú> 60MPa, úsáideann an limistéar fréimhe róin lamháltas oiriúnach H8/F8, agus an séala brú-ard SMAX <0.05. | ||||||
| Sonraíochtaí RC56 (tá aon sonraíochtaí laistigh den raon paraiméadair ar fáil) | ||||||||||
| Cineál caighdeánach Dh9 RC56 |
Ualach éadrom dh9 RC56-Q |
Ualach trom dh9 RC56-Z |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Airde séala L1 | Coirnéil chothromaithe RMAX |
Imréiteach gathach smaithe | Tú eile Zmí Miannach |
Trastomhas sreinge o-fáinne dO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Tabhair faoi deara: 1. Le haghaidh brúnna> 60MPa, úsáideann an limistéar fréimhe róin lamháltas meaitseála H8/F8, agus an séala brú-ard SMAX <0.05. 2. I gcás trastomhais sorcóra> 30mm, is féidir é a shuiteáil i ngéibheann dúnta. Téigh i gcomhairle lenár gcuideachta le do thoil. | ||||||||||
| Sonraíochtaí RC57 (meaitseáil O-fáinne GB1235) (Tá aon sonraíochtaí laistigh den raon paraiméadair ar fáil) | ||||||||
| Raon cró D H9 | Trastomhas groove D H9 | Leithead groove L+0.2 | Airde séala L1 | Coirnéil bhabhta RMAX | Imréiteach gathach smaithe | Caolafoirt Zmí Miannach | Trastomhas sreinge o-fáinne DO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Sampla a ordú RC57—80x69.2x9.8-ptfe3-r01 | ||||||||
| Trastomhas sorcóra samhail x trastomhas groove x leithead groove PTFE3, R01 Cód Ábhar | ||||||||
