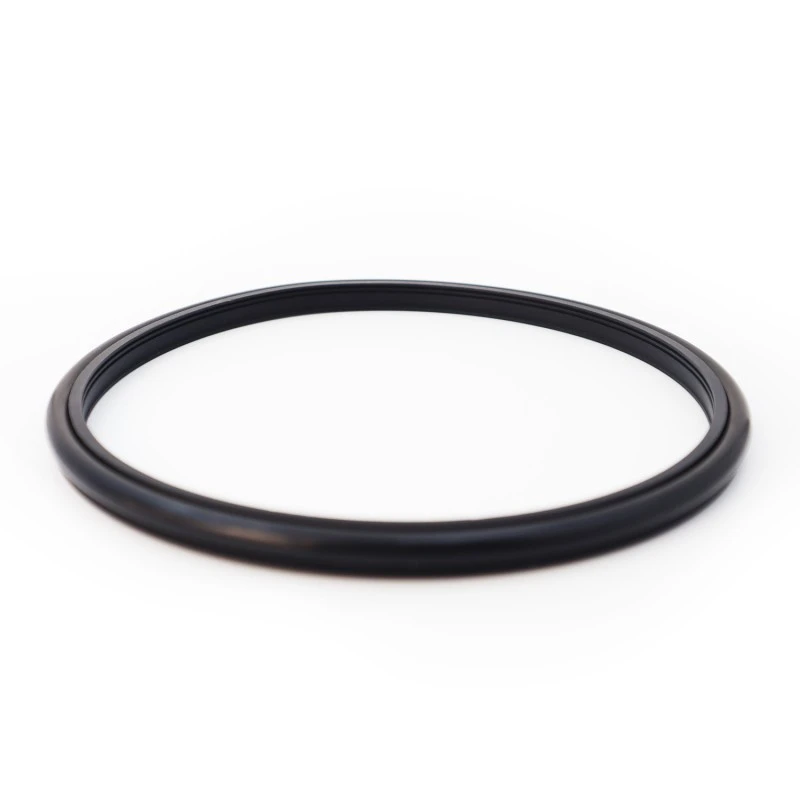

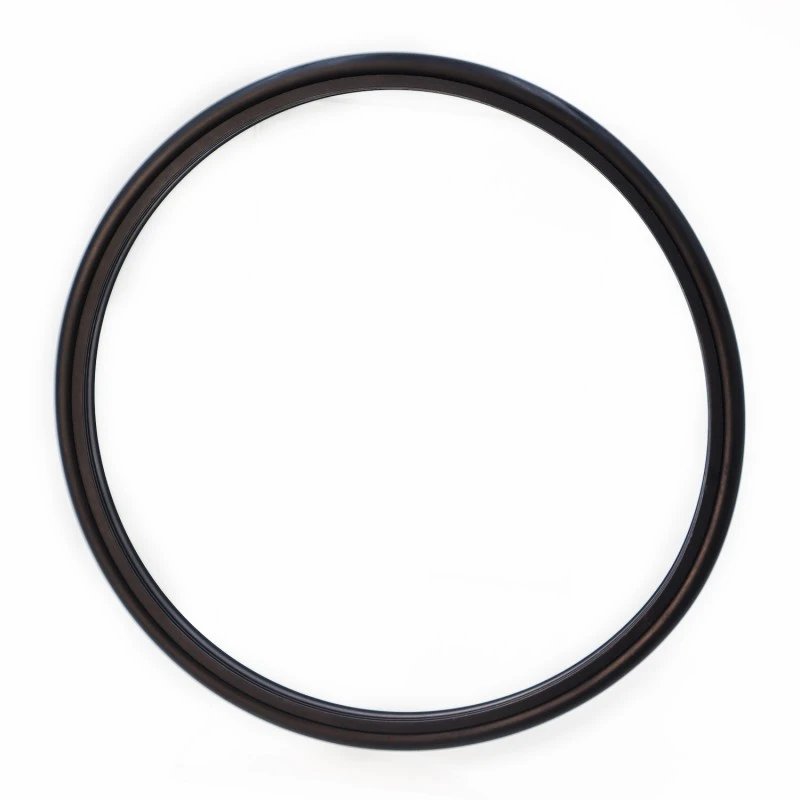

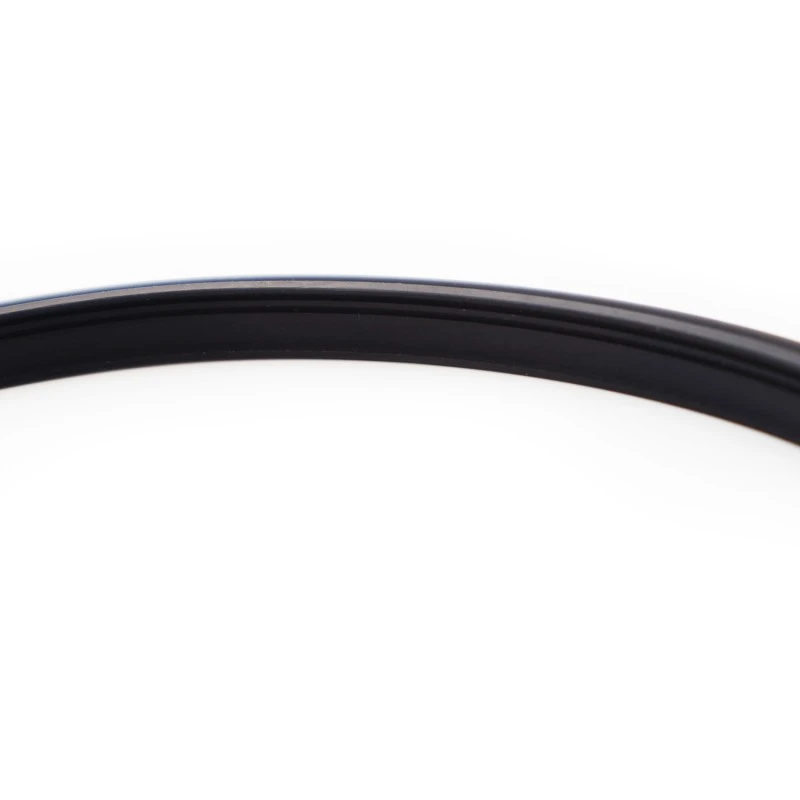

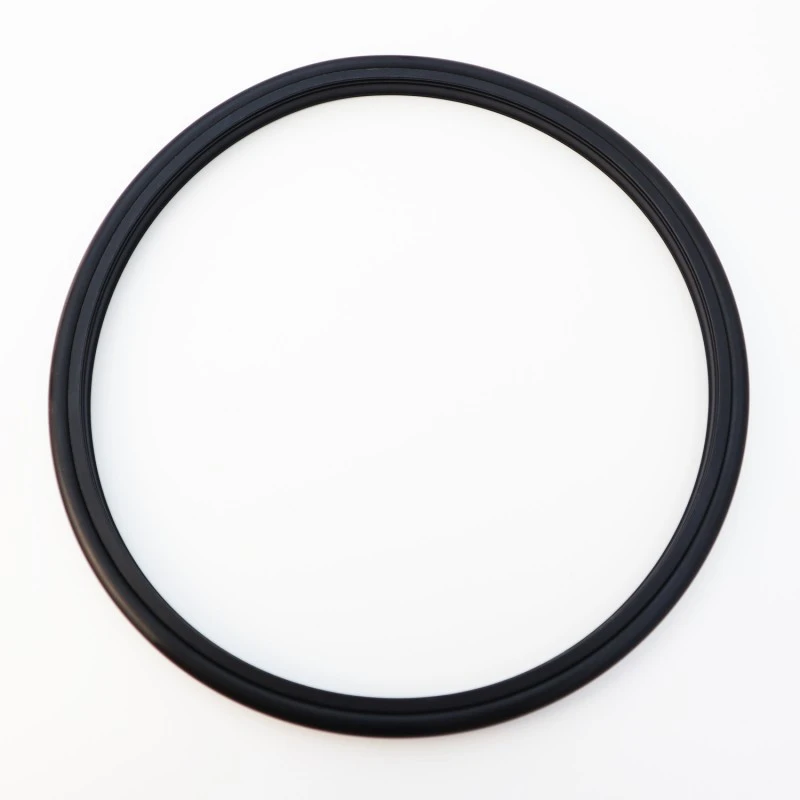

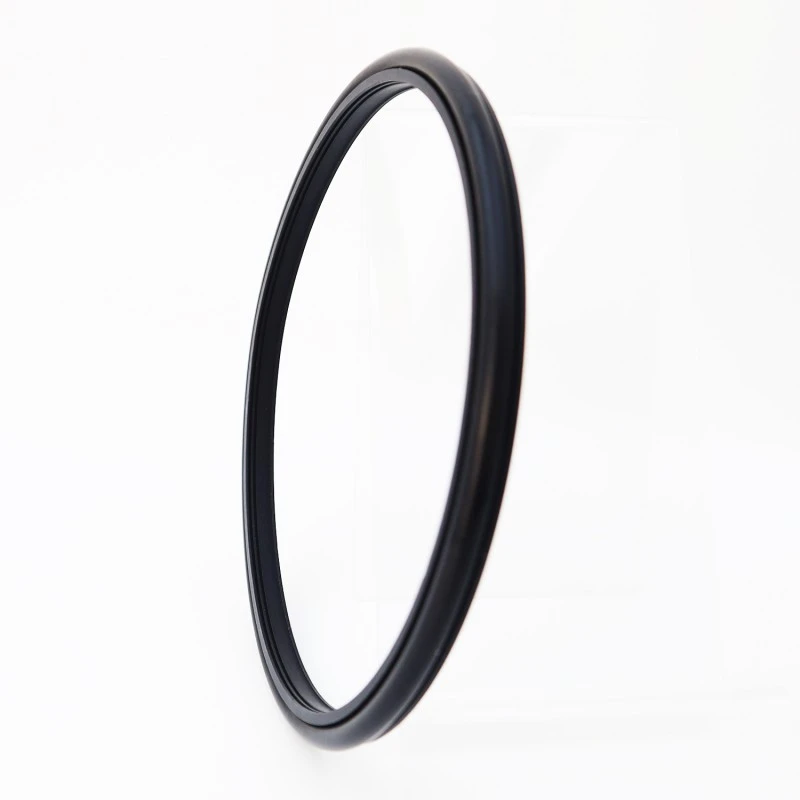

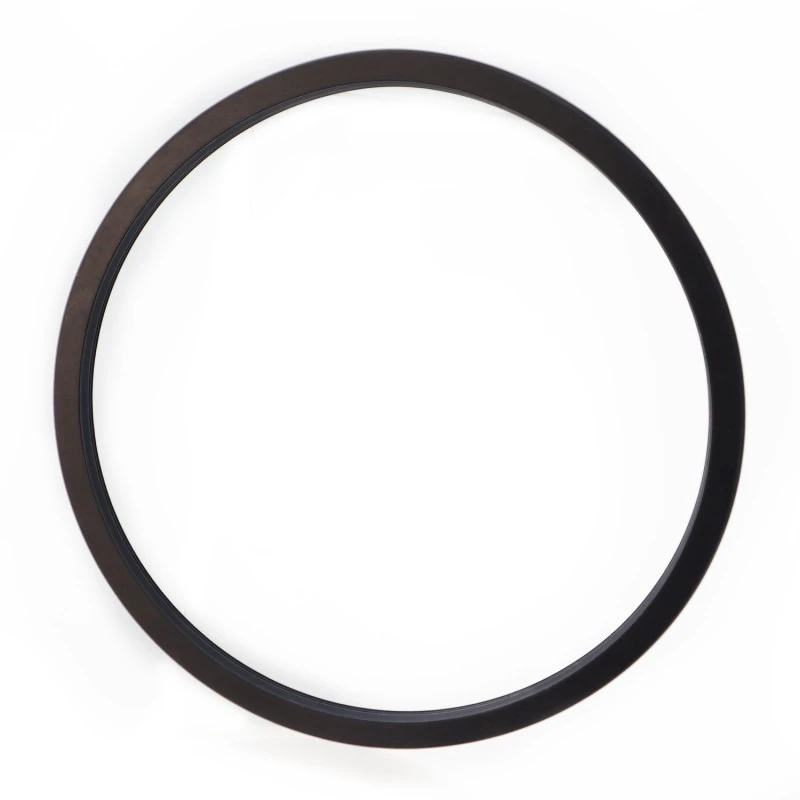

Séala seafta le haghaidh sciodar stroighne ardbhrú: saolré ard, cuimilte íseal, feidhmíocht séalaithe den scoth, dearadh dlúth, suiteáil, úsáid agus cothabháil éasca. Soláthraíonn a liopaí séalaithe speisialta agus a dhearadh tiús optamaithe dea-shéalaithe fiú i meáin chrua cosúil le sciodar stroighne. Nuair a úsáidtear é chun meáin cosúil le láib a shéaladh, molaimid bealú ramhar idir dhá shéala (nó níos mó).
Coinníollacha oibriúcháin is infheidhme (níor cheart go dtarlódh luachanna teorann ag an am céanna)
|
Brú/MPa |
Teocht / °C |
Luas / m/s |
Meánach |
|
|
Tairiscint chómhalartach |
Tairiscint rothlach |
|||
|
≤100 |
-35~+100 (le O-fáinní NBR comhoiriúnach) |
≤6 |
≤2 |
Uisce, láib, amhola, ola hiodrálacha, eibleacht |
|
-20~+200 (le O-ring FKM comhoiriúnach) |
||||
Nuair a thagann tú ar aon cheist nó éigeandálaí le linn úsáid do tháirgí, is féidir leat teagmháil a dhéanamh le Ruichen ag am ar bith. Soláthraímid beolíne comhairliúcháin theicniúil 7 x 24 uair an chloig chun déileáil le fadhbanna teicniúla práinneacha.
I gcás sceitheadh róin, caitheamh neamhghnácha nó aon mhainneachtain feidhmíochta, tionscnóidh ár bhfoireann tacaíochta theicniúil an próiseas freagartha láithreach le glao gutháin nó ríomhphost. Is féidir linn réamhbhreithiúnas agus réitigh a sholáthar duit trí dhiagnóisiú físe iargúlta, anailís íomhá agus modhanna eile. Le haghaidh fadhbanna casta, geallaimid réamhthuarascáil anailíse a thabhairt laistigh de 48 uair an chloig, agus más gá, cuir innealtóirí chuig an suíomh chun tacaíocht theicniúil a sholáthar, agus an fhadhb a imscrúdú i gcomhpháirt leat go dtí go mbeidh an fhadhb réitithe go hiomlán.
Roghnú ábhar
1. Áirítear le hábhair oiriúnacha O-fáinne: R01 Rubair Bútaidhé-éin Nítríle (NBR), R02 Fluororubber (FKM), etc.
2. Ábhair fáinne séalaithe: Ábhar caighdeánach PTFE4, áirítear ábhair roghnacha eile PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Sampla Ordaithe
Múnla ordaithe RC2061-80*91.7*7.6-PTFE4-R01 Múnla - Trastomhas seafta * Trastomhas Groove * Leithead Groove - Cód Ábhar

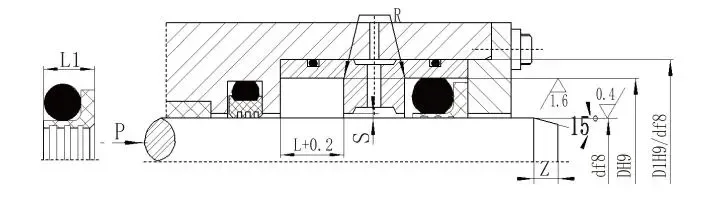

(a) Struchtúr oscailte

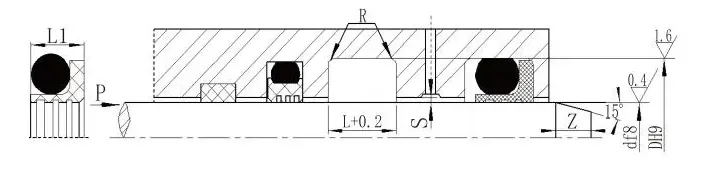

(b) Struchtúr dúnta
Sonraíochtaí (tá aon mhéid laistigh den raon sonraithe ar fáil)
|
Raon trastomhas seafta Cineál caighdeánach d f8 RC2061 |
Raon trastomhas seafta Cineál ualach trom d f8 RC2061-Z |
Trastomhas groove DH9 |
Leithead groove L+0.2 |
Leithead an tséala L1 |
Coirnéil chothromú Rmax |
Imréiteach gathach Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nóta: 1. Maidir le trastomhais seafta ≤ 30mm, moltar dearadh groove oscailte.
2. Nuair a úsáidtear é le haghaidh rónta rothlacha, moltar cruas dromchla HRC ≥ 58 don seafta rothlach.
3. I gcás brúnna níos mó ná 30MPa, moltar feistiú H8/8 don bhearna easbhrúite.
