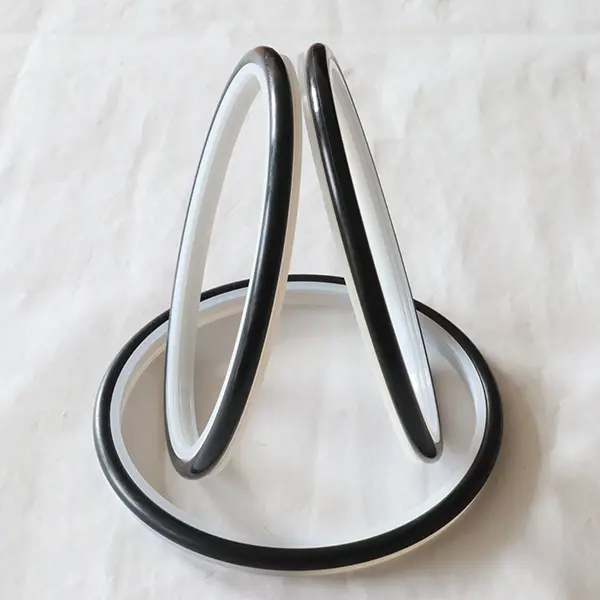

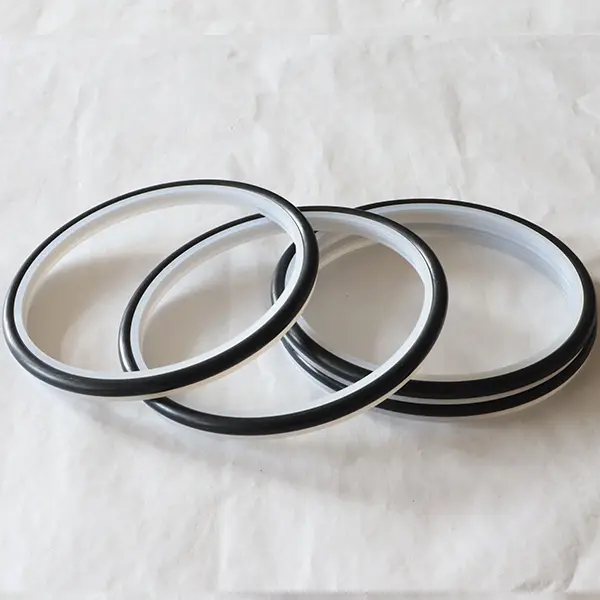

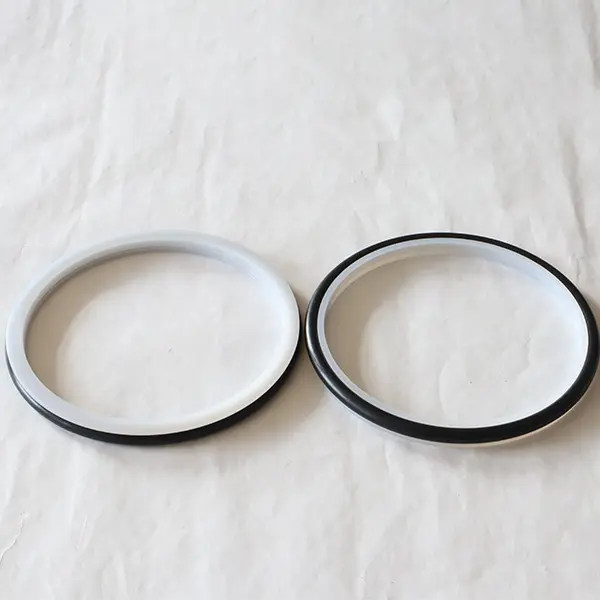

Tá rónta rothlacha Ruichen Seal le haghaidh sciodair stroighne déanta as fáinní róin phlaisteacha plaisteacha ardfheidhmíochta agus fáinní rubair o-chruthach. Tá siad oiriúnach do dhálaí oibre géara amhail caidéil plunger, caidéil láibe, druileanna scriú, rigí druileála, trealamh taiscéalaíochta ola agus plandaí measctha coincréite. Tá siad roinnte ina dhá mhúnla: RC2061 agus RC2062.
Tá RC2061 agus RC2062 araon oiriúnach le haghaidh séalaithe aontreo de thairiscintí frithingeacha agus rothlacha hiodrálacha. Tá tréithe an tsaoil fhada, an fhrithchuimilte íseal, an dea -shéalaithe, an spás struchtúrtha beag, agus an tsuiteáil, an úsáid agus an chothabháil éasca acu. Tá éifeacht mhaith séalaithe ag dearadh an liopa agus an leas iomlán a bhaint as tiús speisialta fiú i meáin urchóideacha ar nós sciodair stroighne. Nuair a úsáidtear é chun na meáin sciodair a shéalú, molaimid bealaithe ramhar idir dhá rónta (nó níos mó).
Gnéithe agus feidhmchláir táirge:
Gnéithe Táirgí:
Saol fada: Teaglaim de phlaistigh innealtóireachta ardfheidhm agus rubair, marthanacht láidir.
Frithchuimilt íseal: Laghdaíonn dearadh optamaithe friotaíocht reatha agus feabhsaíonn sé éifeachtúlacht.
Séalaithe den scoth: Dearadh Lipéad Speisialta Séalaithe, atá oiriúnach do na meáin urchóideacha ar nós sciodair stroighne.
Struchtúr dlúth: Dearadh spáis bheaga, suiteáil agus cothabháil éasca.
Infheidhme maidir le dálaí oibre crua: Deartha do na meáin ar nós láibe agus sciodair stroighne, le feidhmíocht sheasmhach.
Cásanna Iarratais:
Trealamh taiscéalaíochta ola ar nós caidéil plunger, caidéil láibe, druileanna scriú, rigí druileála, srl.
Innealra tógála agus trealamh ar nós stáisiúin mheasctha coincréite.
Rónta eile frithingeacha hiodrálacha agus rónta rothlacha a dteastaíonn friotaíocht agus friotaíocht iad do na meáin urchóideacha.
Buntáistí teicniúla:
Dearadh Lip agus Tiús Speisialta Dearadh chun dul in oiriúint do dhálaí oibre an -mhór.
Suiteáil éasca, costas cothabhála íseal agus saol fada seirbhíse.
Infheidhme maidir le timpeallachtaí crua le caitheamh ard agus truailliú ard.
Moltaí úsáide:
Nuair a úsáidtear é le haghaidh meáin láibe, moltar ramhar a dhéanamh agus a bheachtú idir dhá rónta (nó níos mó) chun saol an tséala a leathnú.

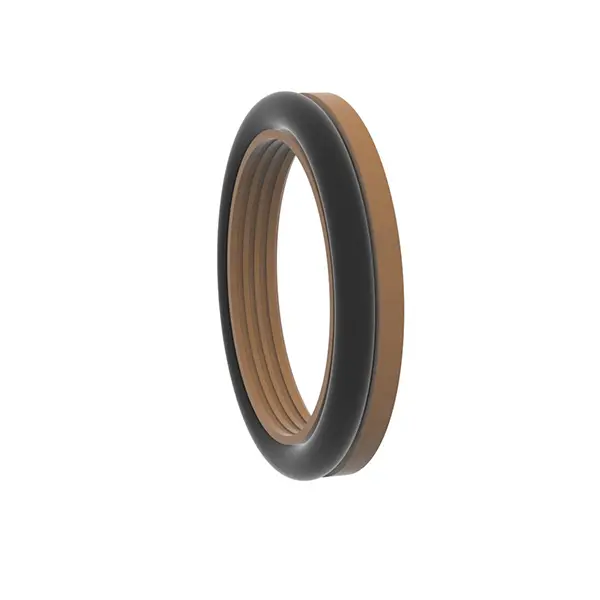

RC2061
Coinníollacha oibre is infheidhme (níor cheart luachanna teorann a bheith le feiceáil ag an am céanna)
| Brú (MPA) | Teocht (℃) | Luas (m/s) | Meánach | |
| Tairiscint frithingeach | Tairiscint rothlach | |||
| ≤100 | -35 ~+100 (Meaitseála O-Ring NBR) | ≤6 | ≤2 | Ola hiodrálacha, eibleacht, uisce, láib, amhola, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | ||||
Roghnú ábhair
1. Is féidir na hábhair O-fháinne meaitseála a roghnú: R01 Rubber nítríle (NBR), R02 Fluororubber (FKM), etc.
2. Ábhar fáinne a shéalú: Ábhar caighdeánach PTFE4, Ábhair roghnacha eile PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Sampla a Ordú
Múnla Ordaithe RC2061-80*91.7*7.6-PTFE4-R01 Trastomhas Samhail-Sheáin*Trastomhas Groove*Cód Ma-Ábhair Leithead Groove

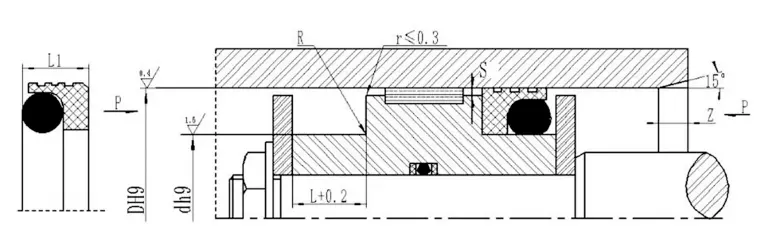

Sonraíochtaí (Tá aon mhéid laistigh den raon paraiméadair ar fáil)

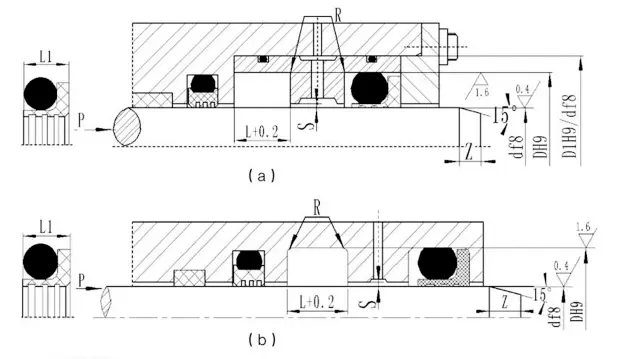

| Raon trastomhas seafta Caighdeánach D F8 RC2061 | Raon trastomhas seafta Cineál trom D F8 RC2061-Z | Trastomhas groove D H9 | Leithead groove L+0.2 | Leithead róin L1 | Coirnéil bhabhta RMAX | Imréiteach gathach smaithe | Tú eile Zmí Miannach | Trastomhas sreinge o-fáinne | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Tabhair faoi deara: Moltar groove oscailte do thrastomhas seafta ≤30mm.
2. Maidir le séala rothlach, moltar cruas dromchla na seafta rothlacha a bheith HRC ≥58.
3. I gcás brú níos mó ná 30MPa, moltar H8/F8 le haghaidh bearna easbhrúite.
RC2062 Coinníollacha oibre is infheidhme (níor cheart luachanna teorann a bheith le feiceáil ag an am céanna)
| Brú (MPA) | Teocht (℃) | Luas (m/s) | Meánach | |
| Tairiscint frithingeach | Tairiscint rothlach | |||
| ≤100 | -35 ~+100 (Meaitseála O-Ring NBR) | ≤6 | ≤2 | Ola hiodrálacha, eibleacht, uisce, láib, amhola, etc. |
| -20 ~+200 (FKM O-fáinne a mheaitseáil) | ||||
Roghnú ábhair
1. Is féidir na hábhair O-fháinne meaitseála a roghnú: R01 Rubber nítríle (NBR), R02 Fluororubber (FKM), etc.
2. Ábhar fáinne a shéalú: Ábhar caighdeánach PTFE4, Ábhair roghnacha eile PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Sampla a Ordú
Múnla Ordaithe RC2062-80*68.3*7.6-PTFE4-R01 Trastomhas Samhail-Sorcóir*Trastomhas Groove*Cód Ma-Ábhar Leithead Groove

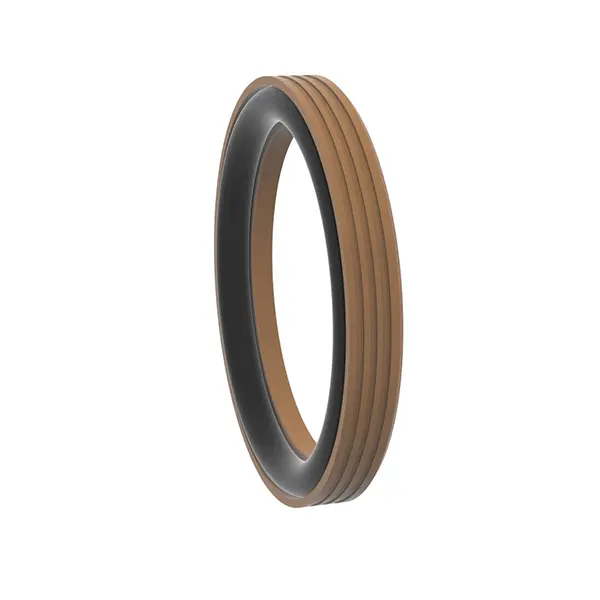

Sonraíochtaí (Tá aon mhéid laistigh den raon paraiméadair ar fáil)
| Raon cró Cineál caighdeánach D H9 RC2062 | Raon cró Cineál trom D H9 RC2062-Z | Trastomhas groove D H9 | Leithead groove L+0.2 | Leithead séala L1 | Coirnéil bhabhta rmaithe | Imréiteach gathach smaithe | Caolafoirt Zmí Miannach | Trastomhas sreinge o-fáinne | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-13.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Tabhair faoi deara: 1. I gcás trastomhas sorcóra ≤ 30mm, moltar go n -úsáidfí groove oscailte.
2. Le haghaidh brú níos mó ná 30MPa, moltar H8/F8 a úsáid le haghaidh bearna easbhrúite.
