1. Friotaíocht ceimiceach den scoth
2. Raon teochta oibriúcháin leathan
3. Oiriúnach do lubrication íseal-lubrication agus ola-saor in aisce
4. Frithchuimilte íseal le haghaidh tomhaltas cumhachta íosta
5. Oiriúnach do luasanna líneacha ard
6. Gan éifeacht duillín bata, friotaíocht tosaigh íseal tar éis downtime fada
7. Oiriúnach do seaftaí rothlacha neamhchruaite (le roghnú cuí rónta liopaí PTFE)
8. Oiriúnach d'iarratais ardbhrú
I measc na n-iarratas tipiciúla tá: comhbhrúiteoirí rothlacha, comhbhrúiteoirí scriú, tarchurtha / giarbhoscaí, séidirí, innill, uirlisí meaisín, caidéil, mótair hiodrálacha, lártheifneoirí, etc.
Ceanglais chruais le haghaidh dromchlaí cúplála
Cruas molta: HRC ≥ 58. Braitheann an cruas riachtanach ar go leor fachtóirí; le haghaidh iarratais ísealbhrú agus íseal-luas, tá seaftaí rothlach níos boige oiriúnach freisin. Maidir le miotail bhog, moltar rónta liopaí PTFE6.
Ceanglais cháilíochta maidir le dromchlaí cúplála Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
Cruth trasghearrtha |
Múnla |
Brú |
Teocht |
Luas |
Meánach |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Ola, gás, uisce, etc. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Ola, gás, uisce, etc. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Ola, gás, uisce, etc. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Ola, gás, uisce, etc. |
Séala Athchúrsála Bíseach Dinimiciúla Sreabhán: Úsáideann an cineál RCS-D séala liopaí le patrún athfhillteach bíseach, feabhas a chur ar fheidhmíocht séalaithe. Ní cheadaítear ach an seafta rothlach a rothlú i dtreo amháin.

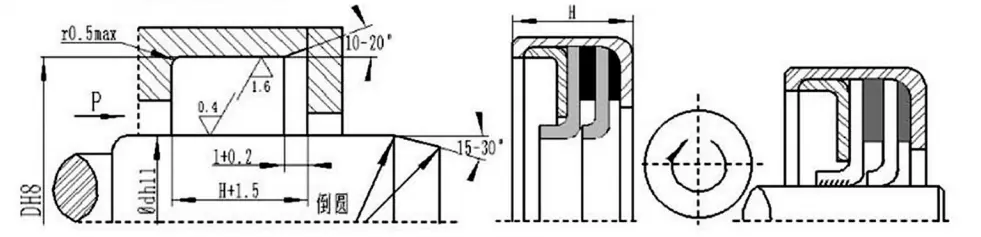

Riachtanais maidir le suíomh suiteála
Sampla ordaithe: RCS-A-65×85×10 Samhail - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Téigh i dteagmháil lenár gcuideachta le do thoil; cuireann an tsamhail RC2057 táirgí le fad uasta 1600mm.
Treoir Suiteáil Séala Ola PTFE
1. Glan agus lubricate an tséala ola agus gach cuid suiteála;
2. Roimh an tsuiteáil, ba chóir an séala ola a fheistiú ar seafta réidh leis an trastomhas céanna leis an seafta chun ró-ghéarú agus teip suiteála a chosc, agus róthéamh a sheachaint le linn oibriú tosaigh;
3. Roimh an tsuiteáil, cuir séalaithe (cosúil le Loctite 601 nó 641) i bhfeidhm ar imlíne seachtrach agus aghaidh deiridh an tséala ola chun sceitheadh a chosc ar an trastomhas seachtrach;
4. Nuair a fheistiú liopa séala ola PTFE ar an seafta, ba chóir an liopa séala ola PTFE a chosaint chun damáiste a chosc ar an liopa ina saothraítear rónta ó snáitheanna, eochairbhealaí, etc;
5. Ba chóir sleeve treorach a úsáid chun an séala ola PTFE a shuiteáil chun an liopa a chosaint ó dhamáiste. Tá uillinn taper 15 céim ag an muinchille treorach ag an deireadh treorach, agus tá poll istigh an deireadh eile ina oiriúnach sleamhnáin ar an seafta. Is é trastomhas seachtrach an sleeve treorach an trastomhas seafta + 1mm, le dromchla réidh agus imill chothromú. Féach Fíor 1 le haghaidh suiteáil an tséala ola PTFE;
6. Moltar an t-ábhar sleeve treorach a bheith plaisteach crua;
7. Tar éis an tséala ola a shuiteáil, ní mór é a shocrú le gléas clampála agus séalaithe le séalaithe ar an imlíne seachtrach agus an aghaidh deiridh. Féach Fíor 2 chun an tséala ola PTFE a shocrú.

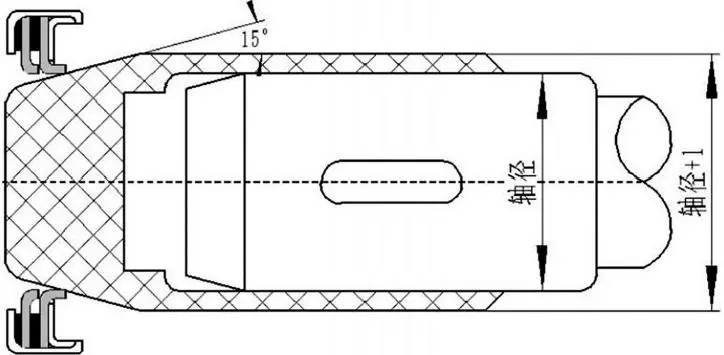

Fíor 1. Suiteáil an tséala ola PTFE.

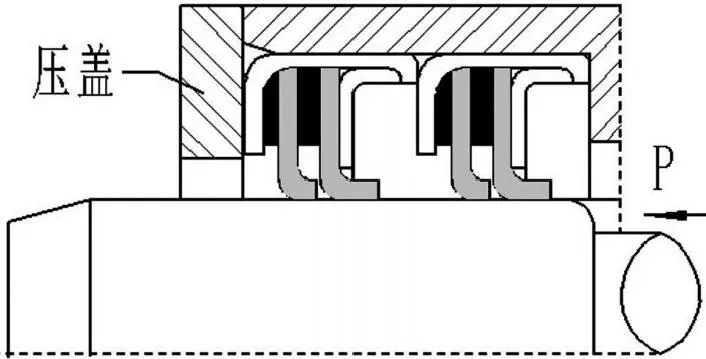

Fíor 2. Socrú an tséala ola PTFE.
