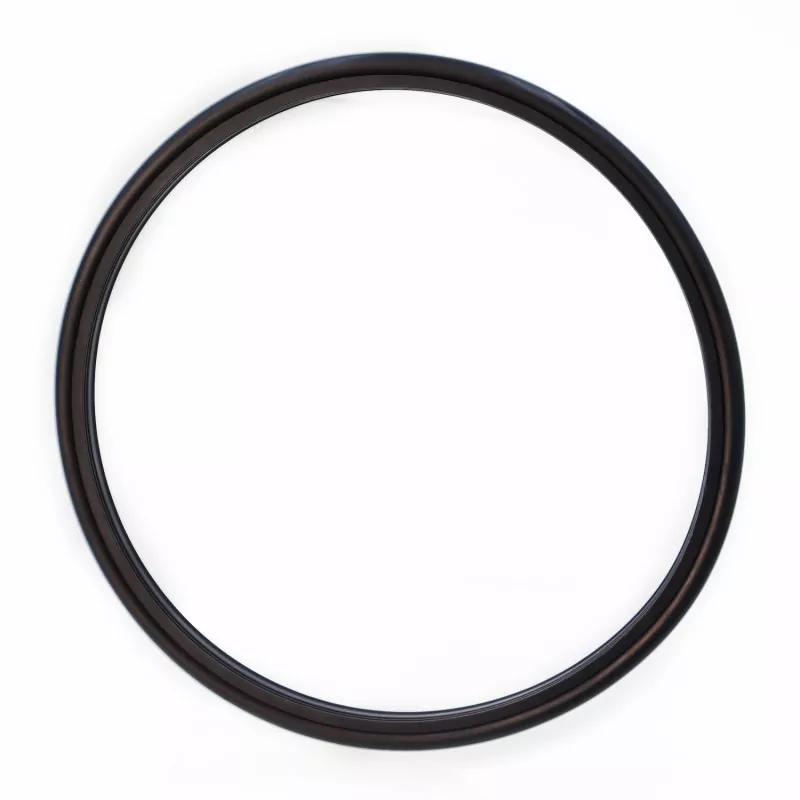

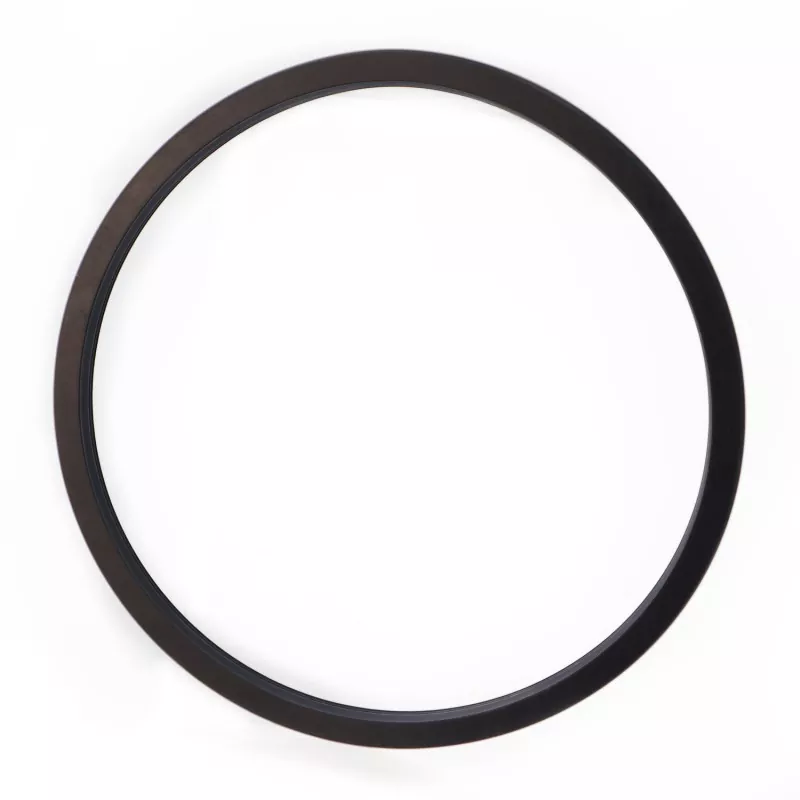

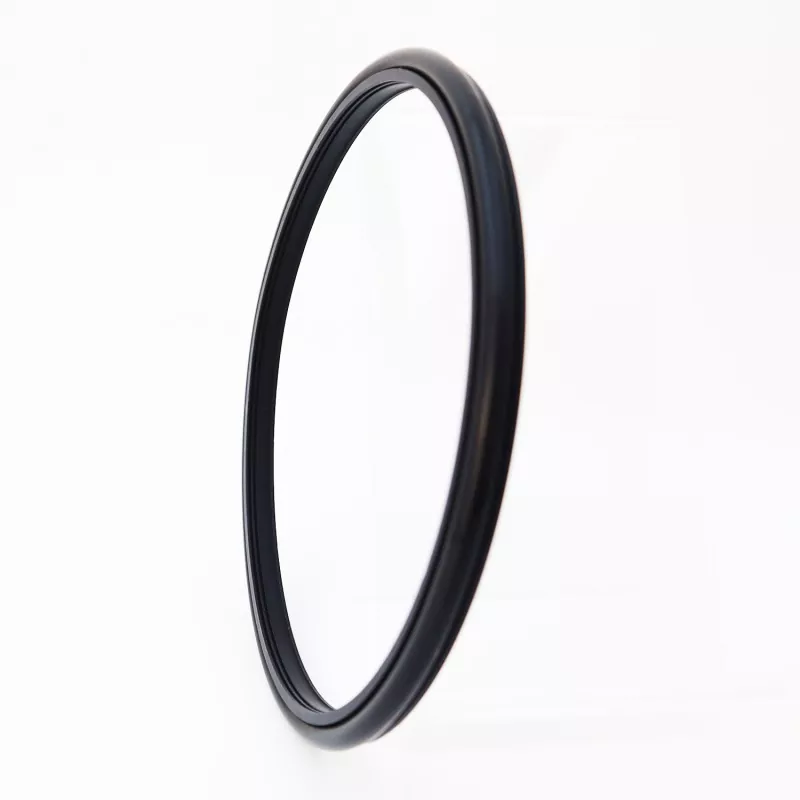

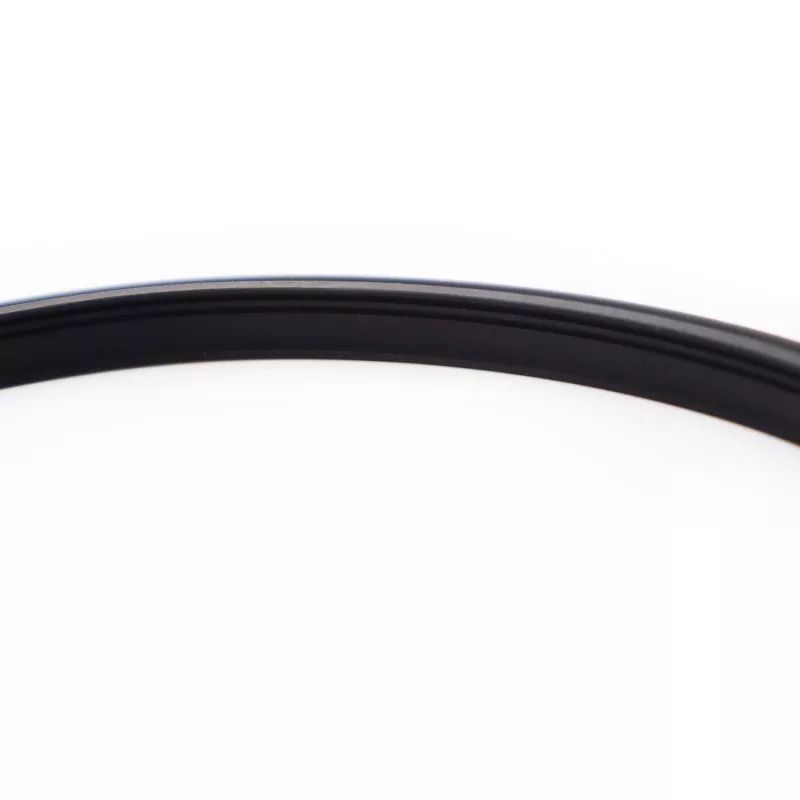

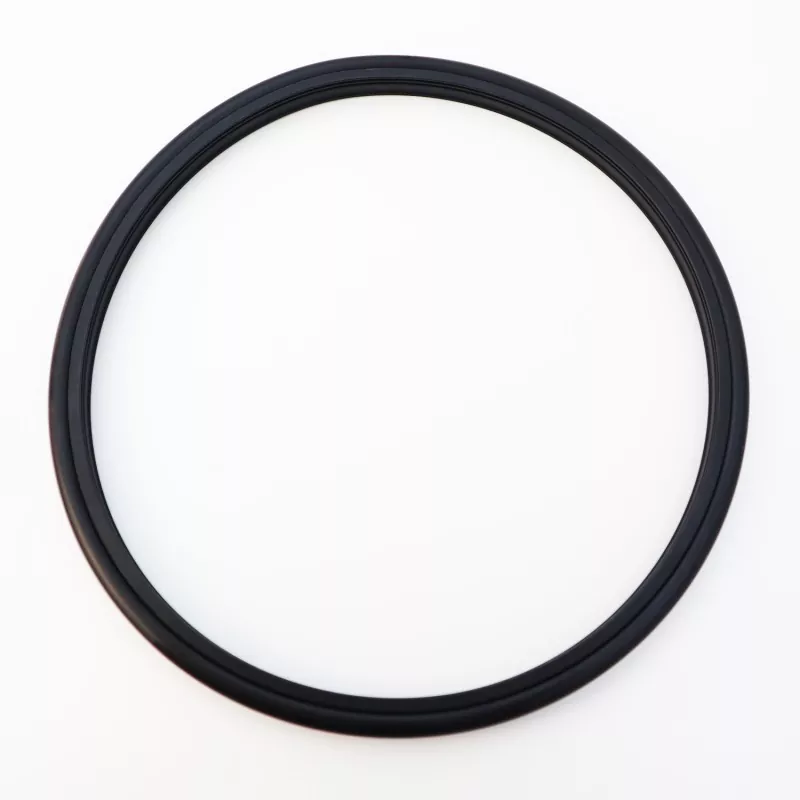

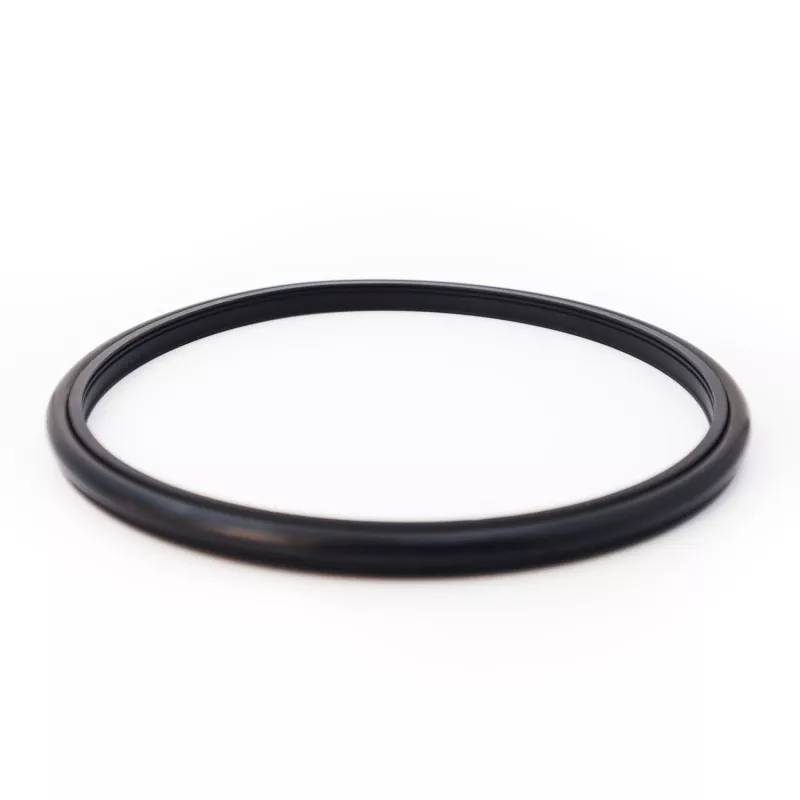

Is éard atá i Séala Teaglaim Treisithe Fiacail Treisithe RC2061 (atá deartha le haghaidh séalaithe sciodair stroighne) fáinne séalaithe fiacla fiacla atá deartha go speisialta déanta as plaisteach innealtóireachta ardfheidhmíochta agus O-fáinne rubair; tá sé oiriúnach le haghaidh séalaithe aontreoch in iarratais hiodrálacha cómhalartacha agus rothlacha. Seasann a thiús liopaí optamaithe le creimeadh sciodair stroighne agus neamhíonachtaí láibe, rud a chinntíonn séalaithe iontaofa agus cuimilte íseal agus go dteastaíonn spás suiteála íosta uaidh. Éascaíonn an dearadh cóimeáil agus cothabháil éasca agus maolaíonn sé go héifeachtach díghrádú róin tapa de bharr ábhar cáithníneach sa mheán.
Úsáidtear é go príomha in iarratais ar nós caidéil plunger, caidéil láibe, uirlisí druileála scriú, rigí druileála, trealamh taiscéalaíochta ola, agus gléasraí measctha coincréite. I measc na bpríomhghnéithe tá saol seirbhíse fada, cuimilte íseal, feidhmíocht séalaithe den scoth, lorg dlúth, agus éascaíocht suiteála agus cothabhála.
Nuair a úsáidtear é chun meáin cosúil le láib a shéaladh, moltar ramhar bealaithe a instealladh idir an dá eilimint ina saothraítear rónta (nó níos mó).
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas (m/s) |
Meánach |
|
|
Tairiscint chómhalartach |
Tairiscint rothlach |
|||
|
≤100 |
-35 go +100 (le NBR O-ring) |
≤6 |
≤2 |
Uisce, láib, amhola, ola hiodrálacha, eibleacht |
|
-20 go +200 (le FKM O-ring) |
||||
1. Áirítear le hábhair chomhoiriúnacha O-fáinne: RO1 Rubair Nítríle (NBR), RO2 Fluoroelastomer (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE4; Áirítear le hábhair eile atá ar fáil PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Múnla Ordaithe: RC2061-80*91.7*7.6-PTFE4-R01 (Samhail - Trastomhas seafta * Trastomhas Groove * Leithead Groove - Cód Ábhar)
Ar fáil in aon mhéid laistigh den raon sonraithe.
|

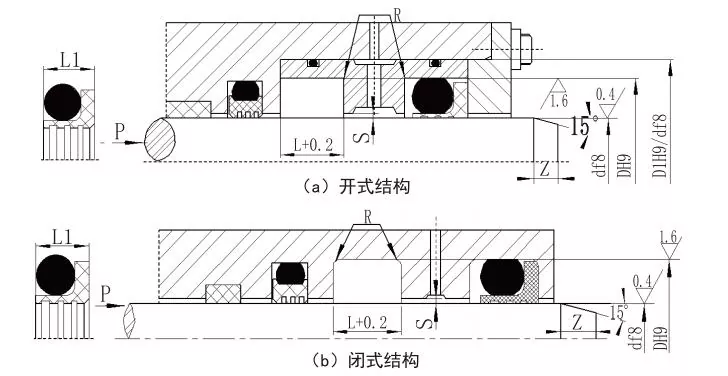

Raon trastomhas seafta Cineál caighdeánach d f8 RC2061 |
Raon trastomhas seafta Trom-dleacht d f8 RC2061-Z |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Leithead róin L1 |
Ga cúinne Rmax |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trasghearradh trasghearrtha O-fáinne |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nóta: 1. Maidir le trastomhais seafta ≤30 mm, moltar dearadh groove oscailte.
2. Maidir le hiarratais ina saothraítear rónta rothlacha, moltar cruas dromchla seafta de HRC ≥58.
3. I gcás brúnna níos mó ná 30 MPa, moltar feistiú H8/f8 don bhearna easbhrúite.
