Séala Comhcheangailte C-cineál

Úsáideann Rónta Comhcheangailte Rónta Ruichen 'RC06 agus RC07 sraith C-cineál struchtúr teaglaim ilchodach C-ring + GB1235 O-ring PTFE, atá oiriúnach do shéalaithe déthreoracha cómhalartacha hiodrálacha agus aeroibrithe. Soláthraíonn an dearadh liopaí tanaí cumas cúitimh den scoth seo a leanas, ag cinntiú go n-oibríonn sé go réidh, saor ó chuimilt le frithchuimilt íseal. Freastalaíonn sé ar riachtanais séalaithe brú ard agus íseal, tacaíonn sé le lubrication saor ó ola, agus tá saol seirbhíse den scoth aige. Ar fáil ar fud an domhain, tá fáilte roimh orduithe mórchóir.

Seol Fiosrúchán

Cur síos ar an Táirge

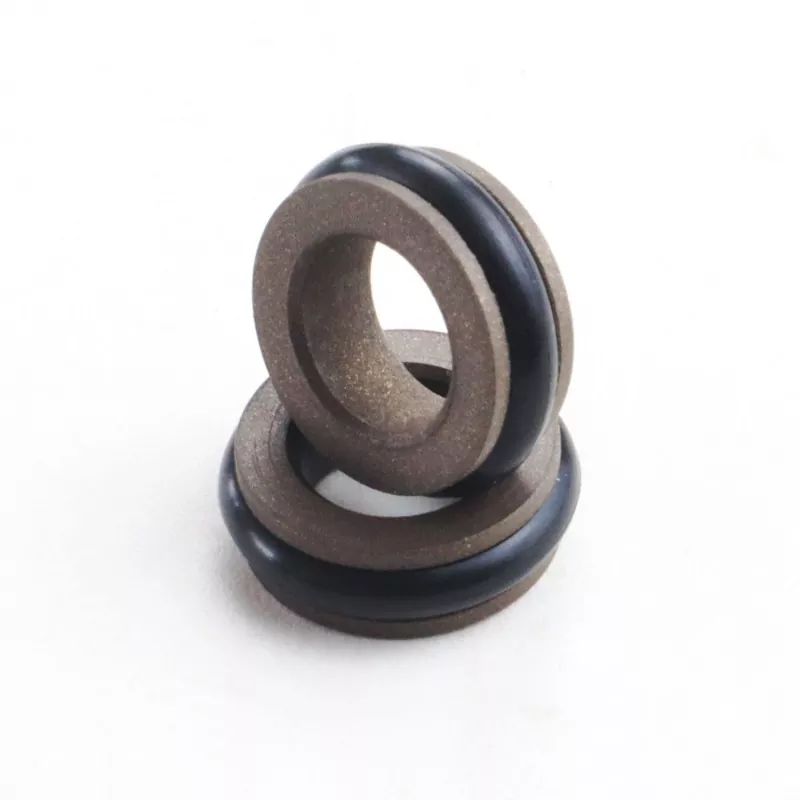

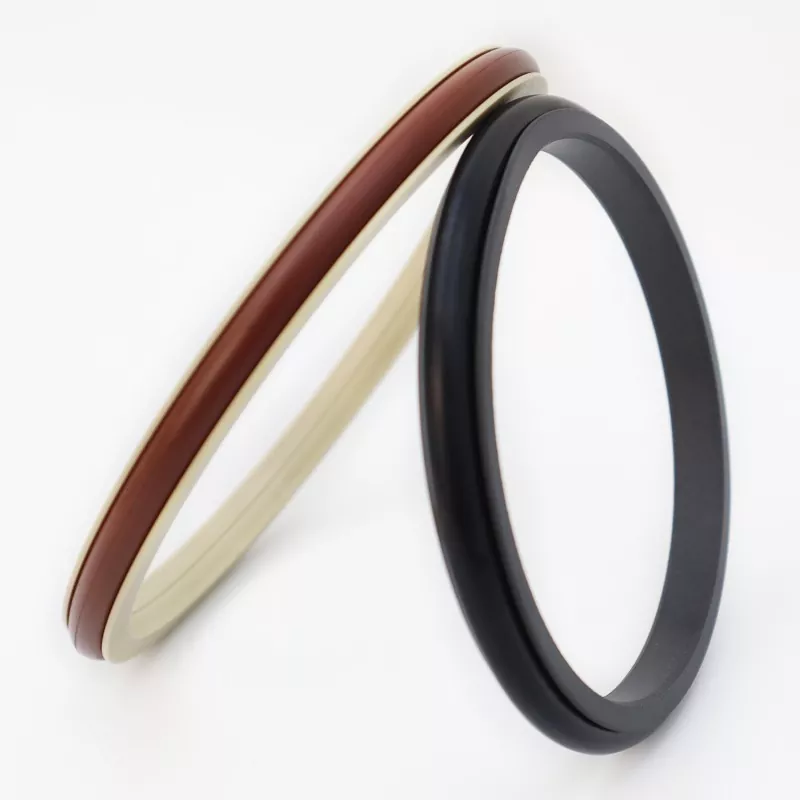

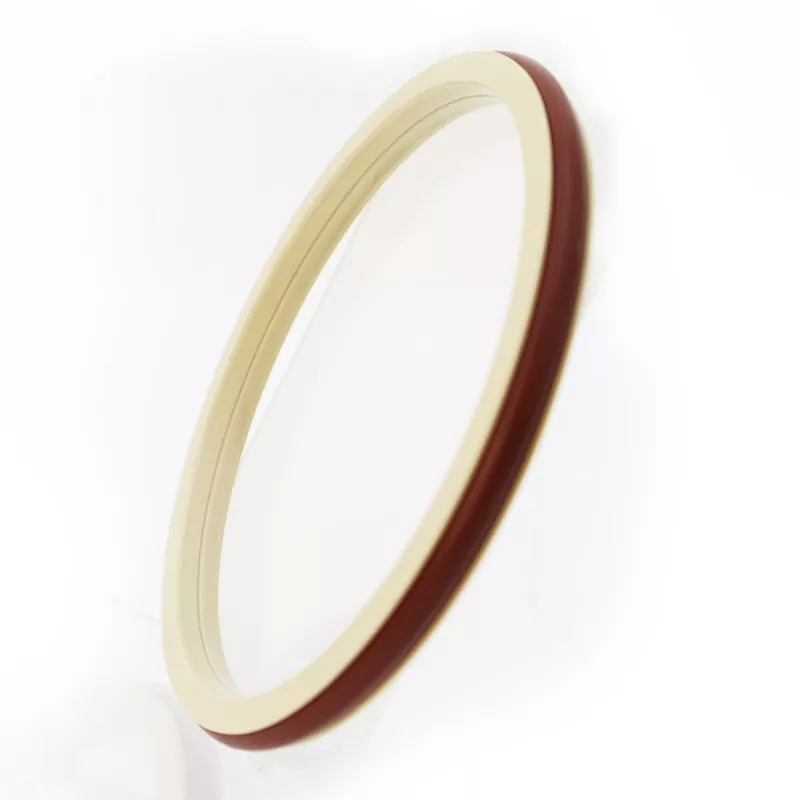

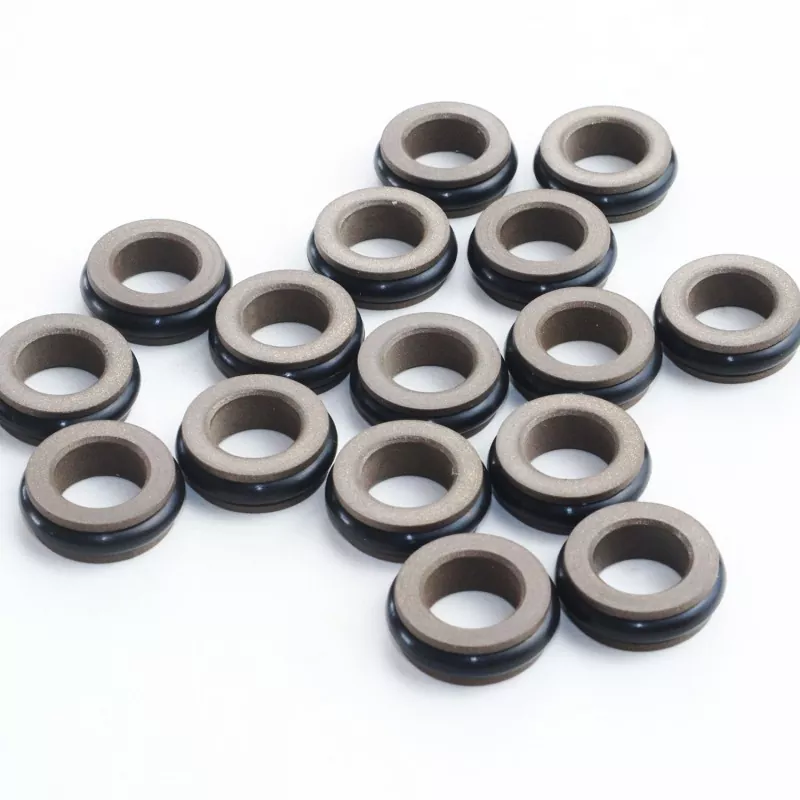

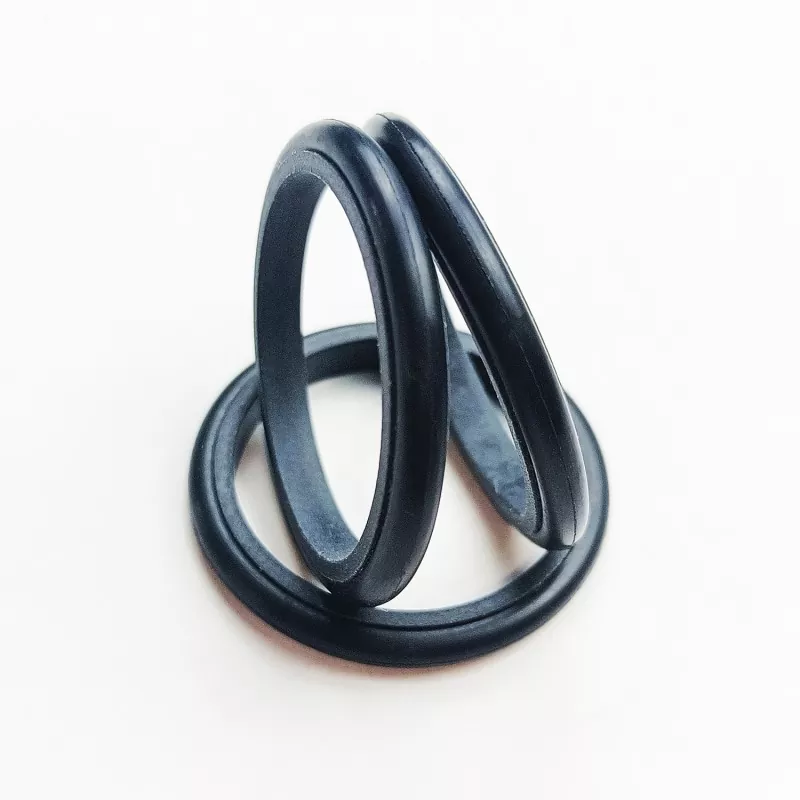

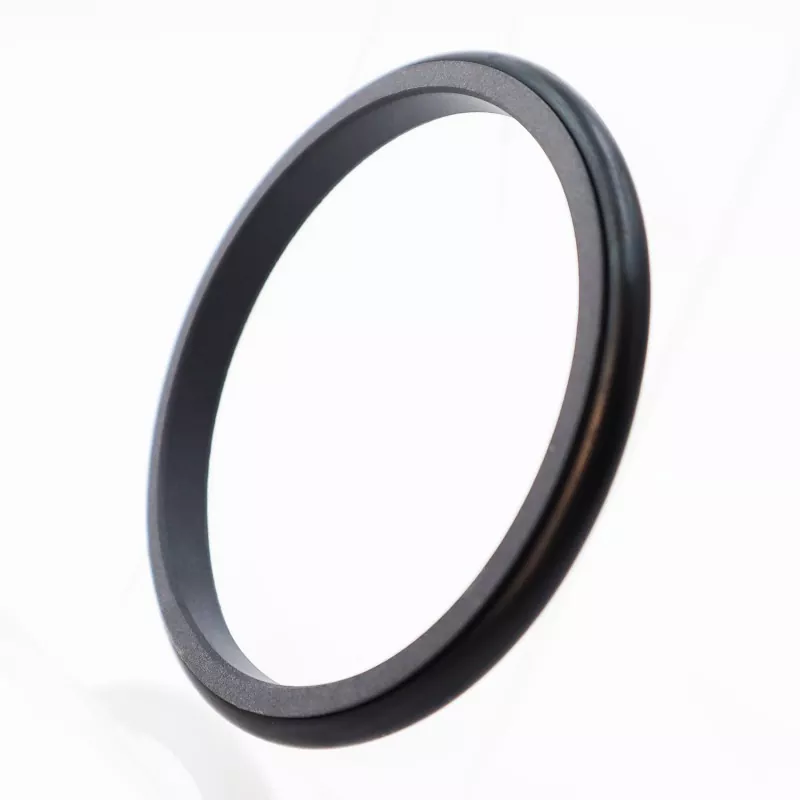

Is éard atá sa Séala Comhcheangailte C-cineál fáinne séalaithe C-chruthach déanta as PTFE agus a ábhar ilchodach, agus fáinne O. Tá sé oiriúnach le haghaidh séalaithe brú déthreoch i gluaisne cómhalartacha hiodrálacha agus aeroibrithe. Tá sé ar fáil i sraith RC06 agus RC07 (ag luí leis GB1235 sraith O-fáinní) ag brath ar an meaitseáil O-fáinne. Mar gheall ar dhearadh liopaí tanaí an fháinne séalaithe, tá cumas cúitimh maith aige, rud a fhágann go bhfuil feidhmíocht séalaithe den scoth ann. Ceadaíonn struchtúr siméadrach an tséala cineál C do shéalú faoi bhrú déthreo.

Gnéithe Táirge

1. Oiriúnach d'iarratais hiodrálacha agus aeroibrithe araon.

2. Feidhmíocht séalaithe den scoth d'iarratais brú ard agus íseal araon.

3. Frithchuimilt íseal, friotaíocht tosaigh íseal, oibriú rianúil, cuimilte dinimiciúil agus statach comhionann, agus gan aon creep.

4. Saol seirbhíse fada; oiriúnach le haghaidh séalaithe lubrication saor ó ola.

5. Oiriúnach le haghaidh séalaithe brú déthreo.

Coinníollacha Oibriúcháin is Infheidhme

Níor cheart go dtarlódh luachanna foircneacha go comhuaineach.

Brú (MPa)	Teocht (°C)	Luas (m/s)	Meáin
≤100	-35 go +100 (le NBR O-ring)	≤6	Ola hiodrálacha, sreabhán resistant dóiteáin (HFA / HFB), gás, etc.
	-20 go +180 (le FKM O-ring)

Roghnú Ábhar

1. Ábhair O-fáinne a mheaitseáil: Rubair Bútaidhé-éin Nítríle RO1 (NBR), RO2 Fluororubber (FKM), etc.

2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3, áirítear ábhair roghnacha eile PTFE2, PTFE4, agus ábhair ardfheidhmíochta eile.

Sampla Ordaithe

Múnla Ordú RC06-80x89.9x9.2-PTFE3-R01

Trastomhas Samhail-Slat x Trastomhas Groove x Leithead Groove PTFE3 - Cód Ábhar PTFE Athraithe Ábhar R01 O-fáinne

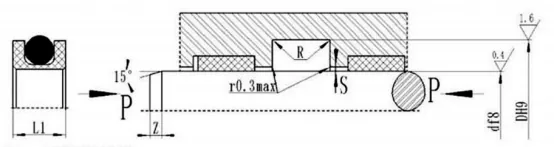

C-type Combined Seal

Tábla Sonraíochtaí

1. Tábla Sonraíochtaí RC06

Is féidir leis táirgí ar aon mhéid atá liostaithe sa tábla sonraíochtaí a tháirgeadh.

d f8 Caighdeán RC06	d f8 Solas-dleacht RC06-Q	d f8 Tromdhleacht RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	Smax		Zmin	d₀
d f8 Caighdeán RC06	d f8 Solas-dleacht RC06-Q	d f8 Tromdhleacht RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	＜20MPA	＜40MPA	Zmin	d₀
--	4~17.9	--	d+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4~17.9	18~39.9	--	d+5.0	5.0	4.6	0.4	0.25	0.15	4	2.65
18~39.9	40~106.9	4~17.9	d+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40~106.9	107~630.9	18~39.9	d+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107~630.9	631~999	40~106.9	d+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631~999	1000-1600	107~630.9	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000-1600	≥1600	631~999	d+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	--	1000-1600	d+22	19	17	1.0	0.7	0.6	20	12.0

Nóta: 1. Maidir le trastomhais seafta ≤ 70mm, moltar rónta groove oscailte. Chun rónta groove lárnacha (dúnta) a shuiteáil, féach le do thoil ar an treoir suiteála.

2. Le haghaidh brú > 40MPa, ba cheart go n-úsáidfeadh an t-achar fréamhacha Smax den séala lamháltas oiriúnach H8/f8.

2. Tábla Paraiméadar Sonraíochta RC07

Meaitseáil O-fáinne GB1235 Is féidir leis táirgí ar aon mhéid atá liostaithe sa tábla sonraíochta a tháirgeadh.

Raon trastomhas seafta d f8	Trastomhas groove D H9	Leithead trinse L^+0.2	Airde róin L1	Coirnéil chothromú Rmax	Imréiteach gathacha Smax		Chamfer Zmin	Trastomhas sreang O-fáinne d₀
Raon trastomhas seafta d f8	Trastomhas groove D H9	Leithead trinse L^+0.2	Airde róin L1	Coirnéil chothromú Rmax	＜20MPA	＜40MPA	Chamfer Zmin	Trastomhas sreang O-fáinne d₀
5~21	d+4.5	4.5	4	0.4	0.25	0.15	4	2.4
22~39	d+6.5	6.2	5.6	0.4	0.25	0.2	5	3.5
40~154	d+10.4	9.8	8.9	0.5	0.3	0.2	7	5.7
155~1500	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6

Sampla ordaithe RC07-80*90.4*9.8-PTFE3-R01
