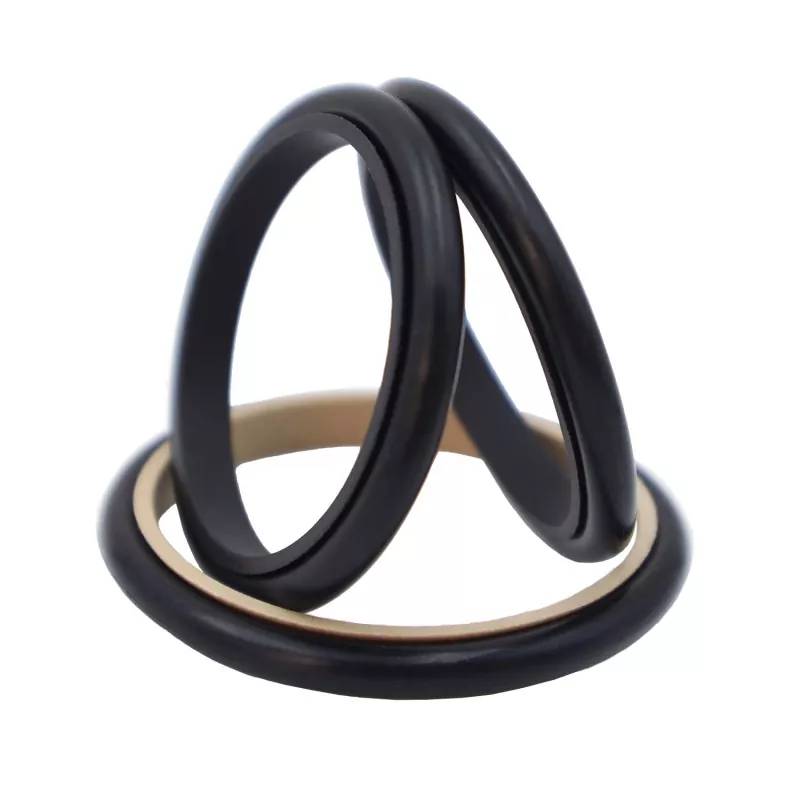

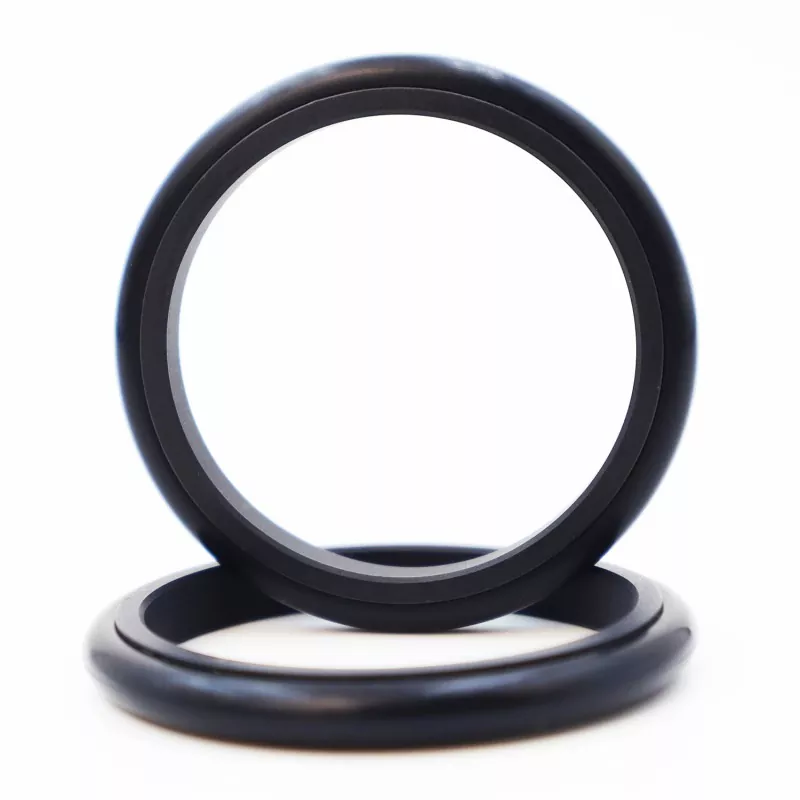

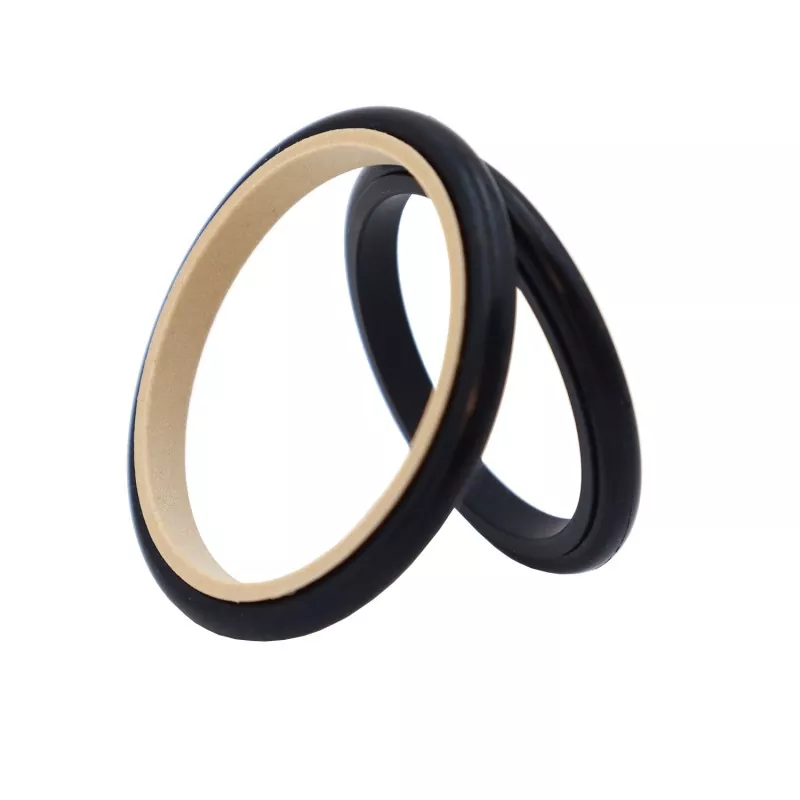

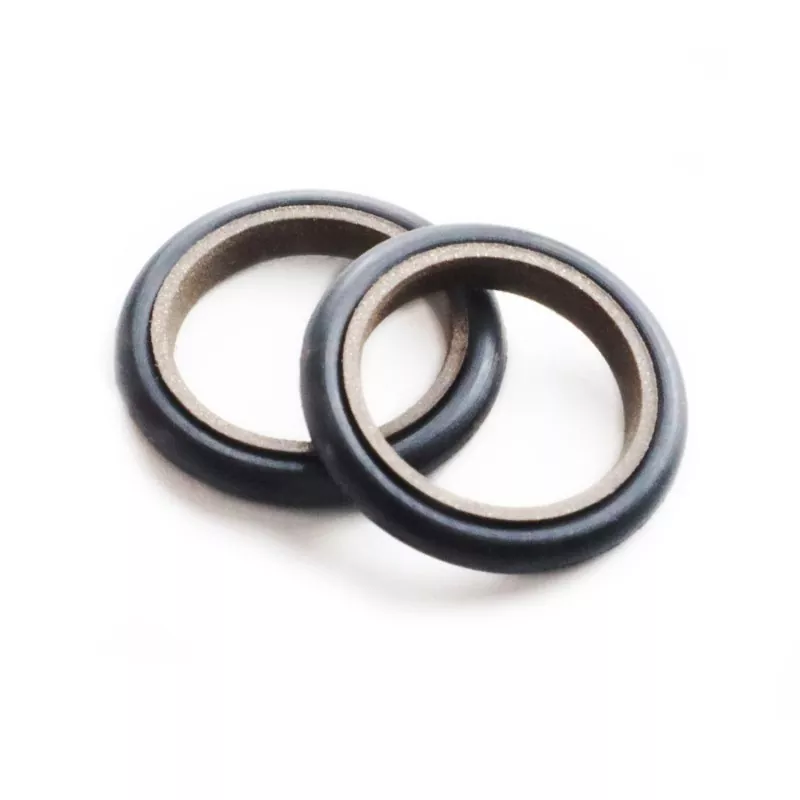

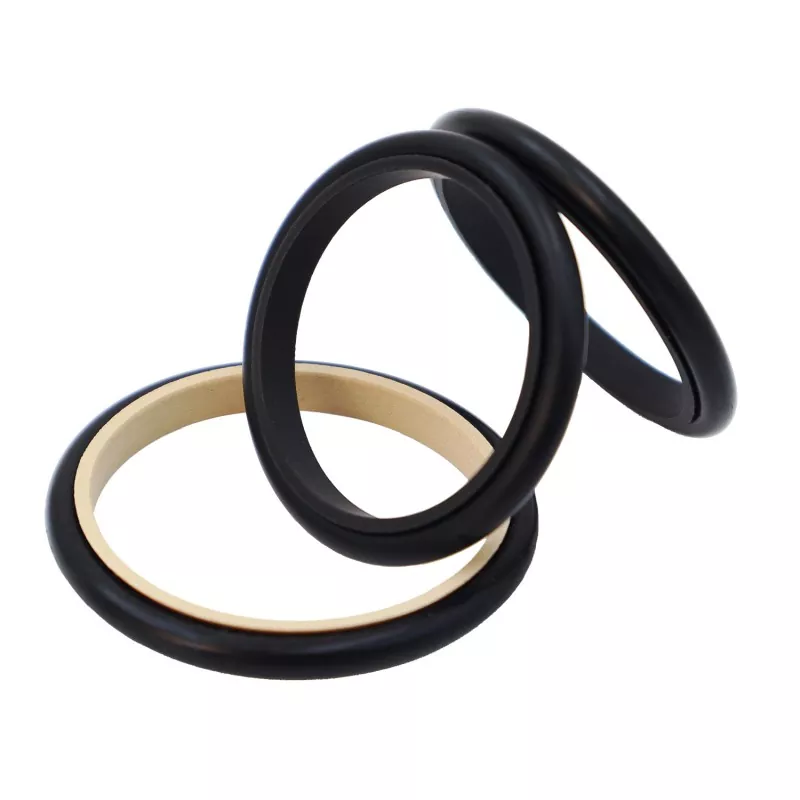

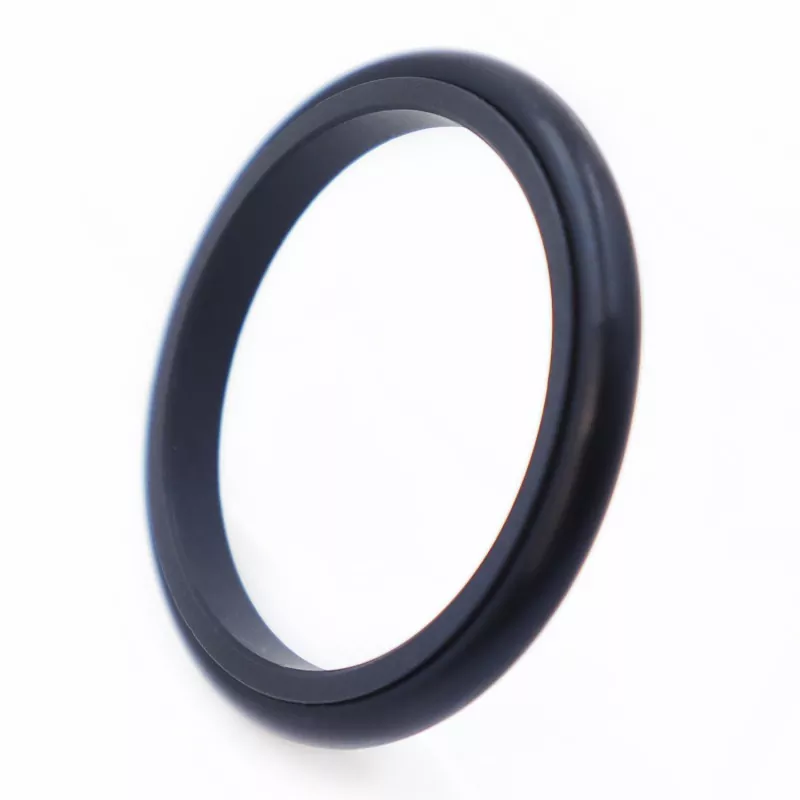

Is éard atá sa Séala Teaglaim Cap ná fáinne séala caipín-chruthach PTFE agus fáinne O-rubair, atá deartha le haghaidh séalaithe brú déthreoch in iarratais cómhalartacha hiodrálacha agus aeroibrithe. Soláthraíonn an O-fáinne fórsa gathacha agus déanann sé cúiteamh ar chaitheamh ar an bhfáinne séala; tá dearadh liopaí tanaí ag an bhfáinne róin a thairgeann cumas cúitimh leantach den scoth, rud a fhágann go bhfuil feidhmíocht séalaithe níos fearr ann. Tá sé ag luí le grooves caighdeánach GB1235 O-ring. I gcás trastomhais slat níos lú ná 30mm, ba cheart dearadh groove de chineál scoilte (oscailte) a úsáid.
Tá an séala seo oiriúnach do choinníollacha oibriúcháin hiodrálacha agus aeroibrithe agus tacaíonn sé le séalaithe brú déthreo. Tugann sé buntáistí cosúil le frithchuimilt íseal, friotaíocht íosta briste, oibriú rianúil gan duillín bata, oiriúnacht do lubrication saor ó ola, agus saol seirbhíse fada. Éilíonn sé spás suiteála íosta agus ceadaíonn sé díchóimeáil agus cothabháil éasca.
Nóta Roghnúcháin: Maidir le hiarratais le trastomhais slat de 30mm nó níos lú, moltar úsáid groove scoilte (oscailte) le haghaidh a shuiteáil.
1. Oiriúnach d'iarratais hiodrálacha agus aeroibrithe araon; tacaíonn sé le séalaithe brú déthreo.
2. Frithchuimilt íseal, friotaíocht íosta briste, agus gluaiseacht réidh; frithchuimilte dinimiciúil agus statach comhionann; aon duillín maide.
3. Saol seirbhíse fada; oiriúnach le haghaidh iarratais lubrication saor ó ola.
4. Dearadh dlúth; suiteáil agus cothabháil éasca.
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas (m/s) |
Meáin |
|
≤20 |
-35 go +100 (le NBR O-ring) |
≤6 |
Ola hiodrálacha mianraí-bhunaithe, sreabhán tine-dhíonach (HFA/HFB), gáis, etc. |
|
-20 go +180 (le FKM O-ring) |
1. I measc na n-ábhar don O-fáinne a ghabhann leis tá: R01 Nítríle Rubber (NBR), R02 Fluororubber (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3; Áirítear le hábhair eile PTFE1, PTFE2, agus PTFE4.
Múnla Ordaithe: RC13-80-PTFE3-R01 nó SPNC-80-PTFE3-R01
RC13/SPNC - Samhail 80 - Trastomhas seafta dPTFE3 - Cód Ábhar PTFE R01 - Cód Ábhar O-fáinne
Is féidir táirgí a mhonarú in aon mhéid atá liostaithe sa tábla sonraíochtaí.
|

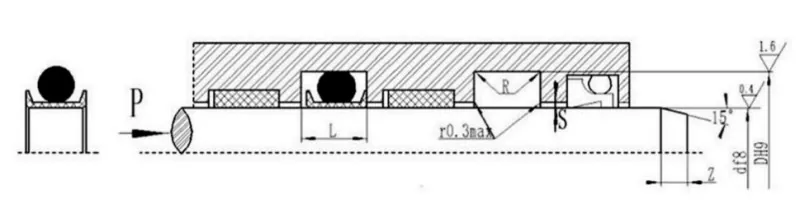

Raon trastomhas seafta d f8 |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Ga cúinne Rmax |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne d0 |
|
|
Le haghaidh feidhmeanna hiodrálacha |
Le haghaidh feidhmeanna aeroibrithe agus hiodrálacha íseal-fhrithchuimilte |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
