Mar mhonaróir atá ag speisialú i rónta ardbhrú, cuireann Ruichen Sealing an "Séala Comhcheangailte de chineál Cois." Tá struchtúr liopaí tanaí ag an bhfáinne séalaithe a sholáthraíonn cumas cúitimh dinimiciúil den scoth. Feabhsaítear an fhriotaíocht éillithe agus laghdaítear an frithchuimilt de bharr a dhromchla ina saothraítear rónta i gcruth coise – lena n-ionchorpraítear groove i gcruth ding; neartaíonn an dearadh speisialaithe seo friotaíocht brú go suntasach, rud a fhágann go bhfuil sé oiriúnach d'fheidhmchláir ardbhrú agus ultra-ard-bhrú. Nóta: Níl an séala seo oiriúnach le suiteáil i grooves dúnta.
Fáiltímid roimh fhiosrúcháin maidir le roghnú agus mór-orduithe ó cheannaitheoirí trealaimh innealtóireachta.

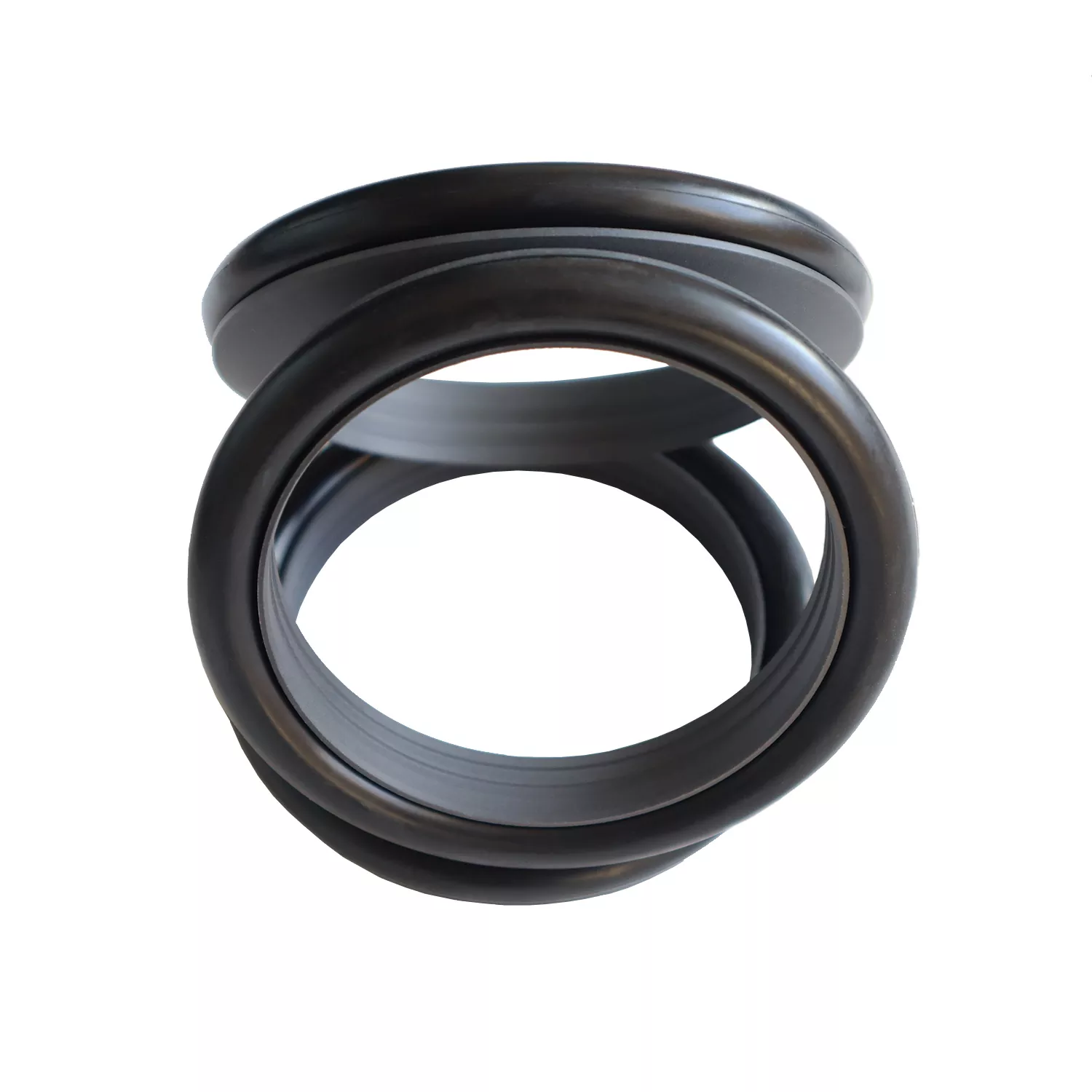

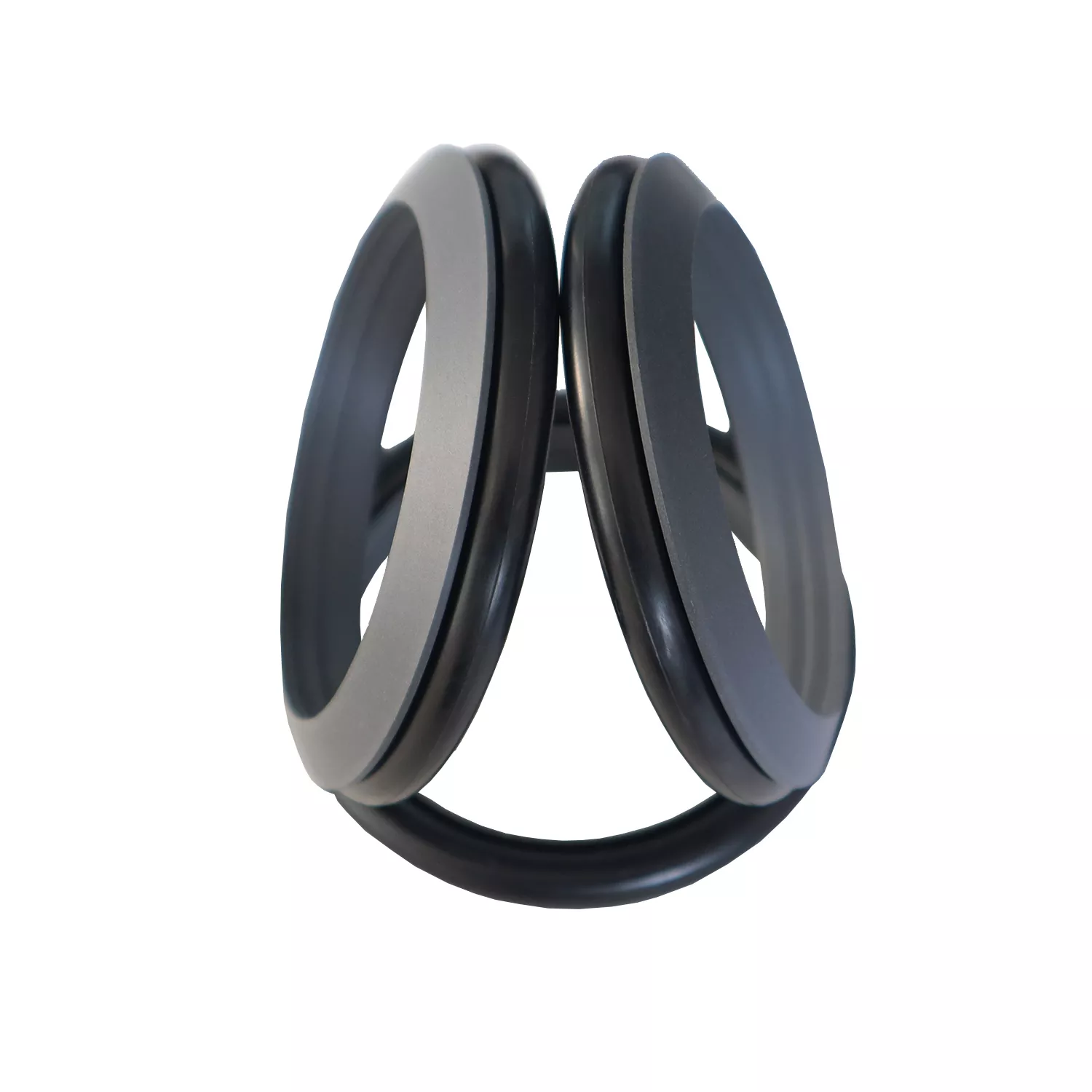

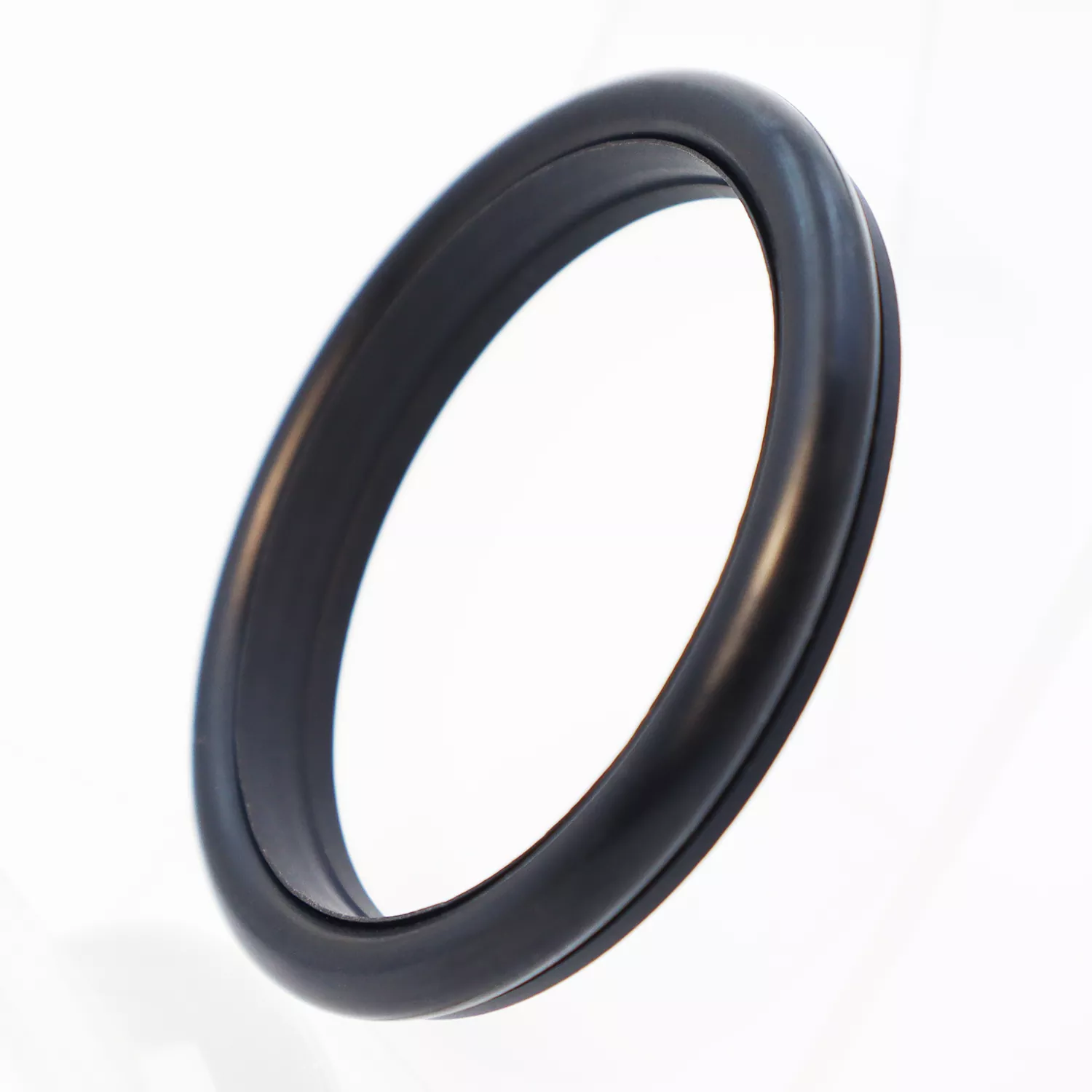

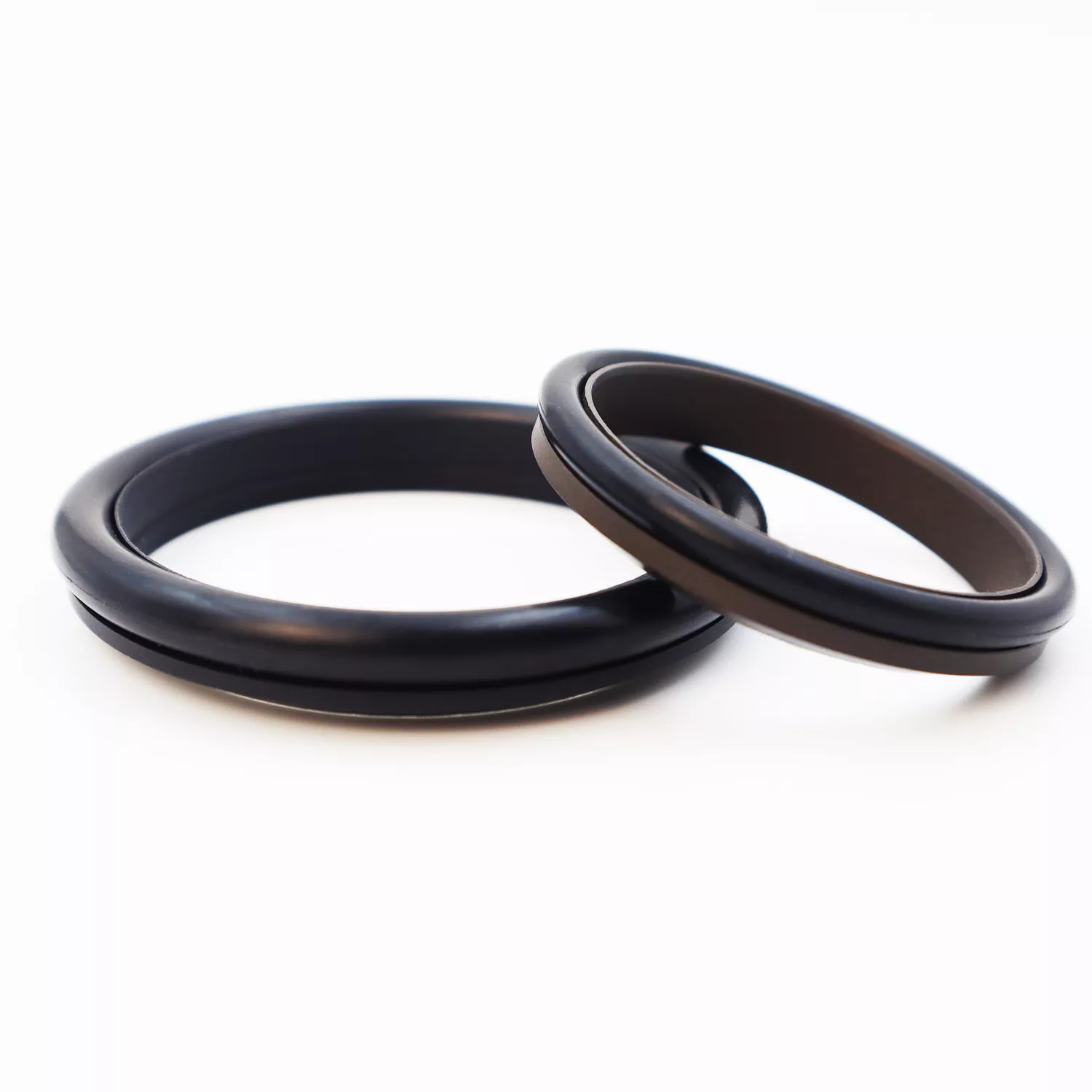

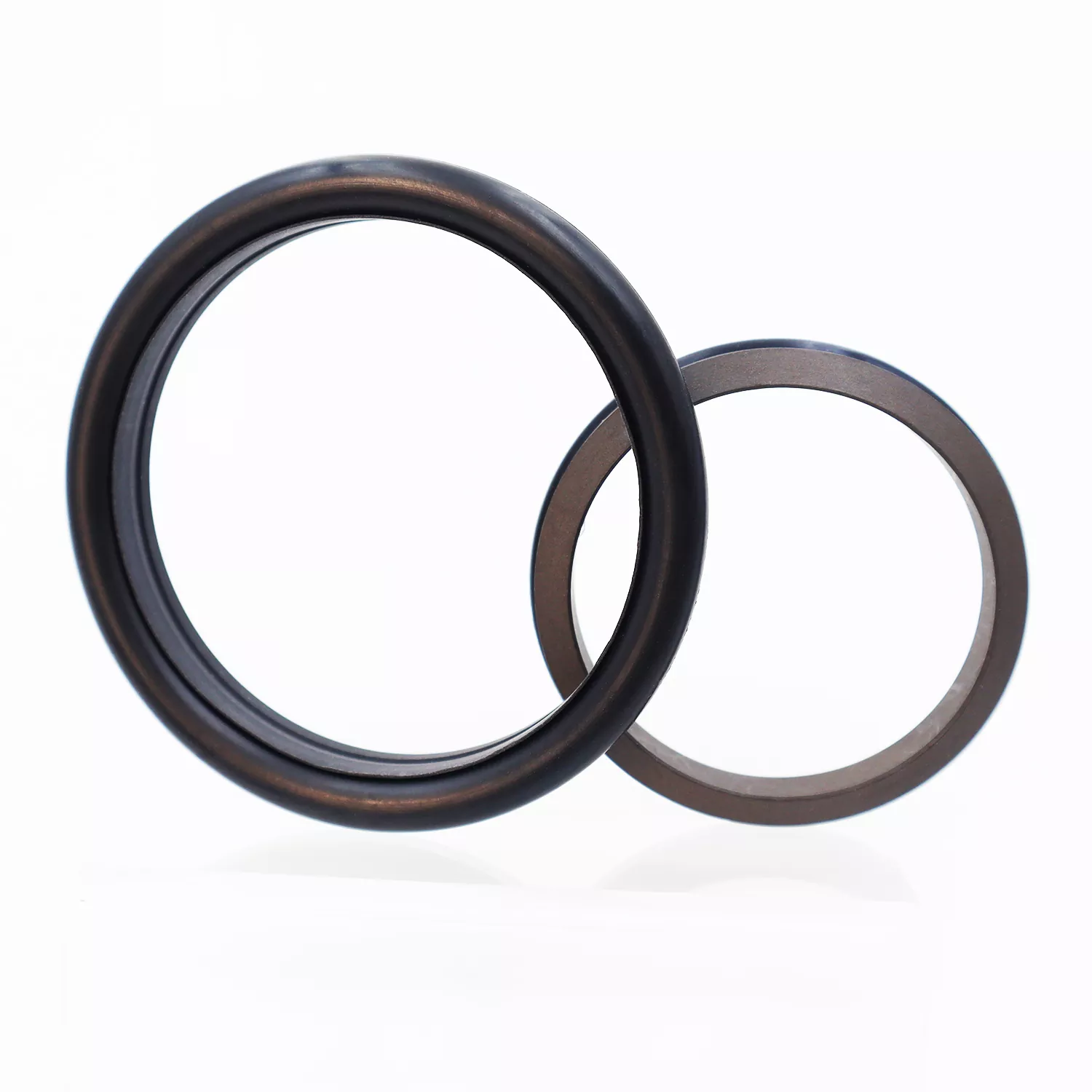

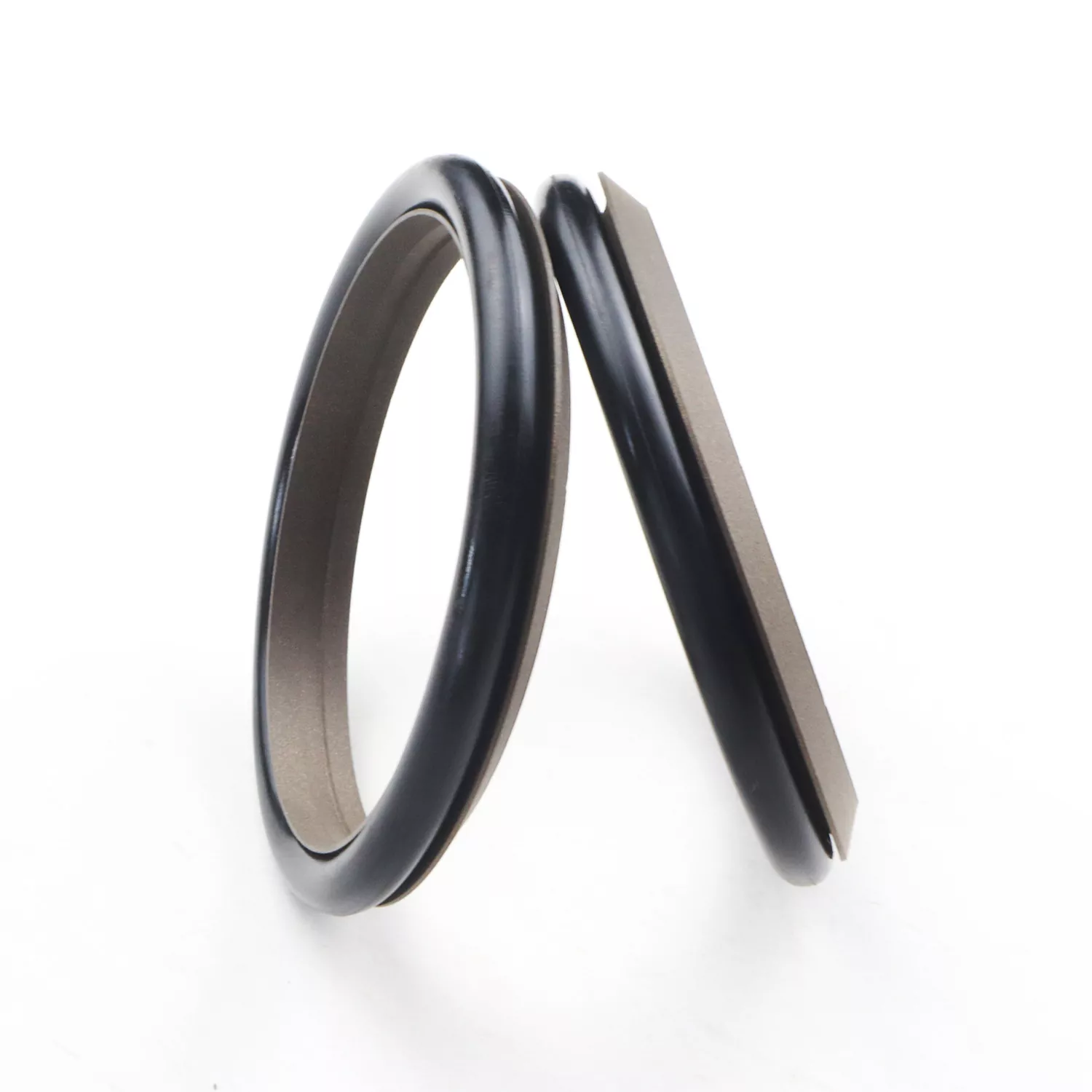

Is éard atá sa Séala Comhcheangailte Crúibe-cineál fáinne ina saothraítear rónta cos-chruthach (déanta de chomhchodanna PTFE nó PTFE) péireáilte le O-fáinne rubair; tá sé deartha le haghaidh ina saothraítear rónta aonghníomhaithe in iarratais cómhalartacha hiodrálacha agus aeroibrithe.
Déantar é a chatagóiriú sa tsraith RC03 agus sa tsraith RC04 (a úsáideann GB1235 sraith O-rings) bunaithe ar an O-fáinne a théann leis. Tá dearadh liopaí tanaí ag an bhfáinne séalaithe a thairgeann cúiteamh dinimiciúil níos fearr, rud a fhágann go bhfuil feidhmíocht séalaithe den scoth ann. Feabhsaíonn an groove ding-chruthach ar an dromchla séalaithe cruth-coise sláine séalaithe agus friotaíocht éillithe agus an frithchuimilt á laghdú. Feabhsaíonn an dearadh struchtúrach cumas láimhseála brú an tséala freisin. Go ginearálta, ní féidir é a shuiteáil i grooves dúnta.
1. Oiriúnach d'iarratais hiodrálacha agus aeroibrithe araon
2. Feidhmíocht séalaithe den scoth i dtimpeallachtaí ardbhrú agus ísealbhrú araon
3. Frithchuimilte íseal; friotaíocht íosta tosaithe agus gluaiseacht réidh; frithchuimilte dinimiciúil agus statach comhionann; aon éifeacht bata-duillín
4. Saol seirbhíse fada; oiriúnach le haghaidh iarratais lubrication saor ó ola
5. In ann riachtanais séalaithe ardbhrú agus ultra-ard-bhrú a láimhseáil
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas (m/s) |
Meáin |
|
≤100 |
-35 go +100 (le NBR O-ring) |
≤6 |
Ola hiodrálacha, sreabhán resistant dóiteáin (HFA / HFB), gás, etc. |
|
-20 go +180 (le FKM O-ring) |
1. Áirítear le hábhair O-fáinne comhoiriúnach: RO1 Rubber Nítríle (NBR), RO2 Fluororubber (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3; I measc na roghanna eile atá ar fáil tá PTFE2, PTFE4, agus ábhair ardfheidhmíochta eile.
Samhail Ordú: RC03-80x89x10-PTFE3-R01
Múnla - Trastomhas slat x Trastomhas Groove x Leithead Groove PTFE3 - Cód ábhair PTFE modhnaithe R01 - Cód ábhar O-ring
Is féidir táirgí a mhonarú in aon mhéid atá liostaithe sa tábla sonraíochtaí.
|

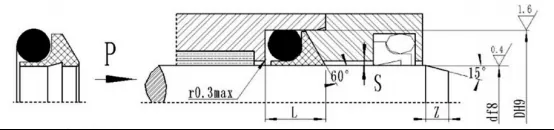

d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Nótaí: 1. Le haghaidh brúnna >60 MPa, bain úsáid as lamháltas oiriúnach H8/f8 ag an mbunachar róin; le haghaidh séalaithe ultra-ard-bhrú, Smax < 0.05.
2. Téigh i gcomhairle leis an oifig le do thoil má tá gá le struchtúr cuachta dúnta.
Ag luí le GB1235 O-rings; is féidir táirgí de mhéid ar bith atá liostaithe sa tábla sonraíochta a mhonarú.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
