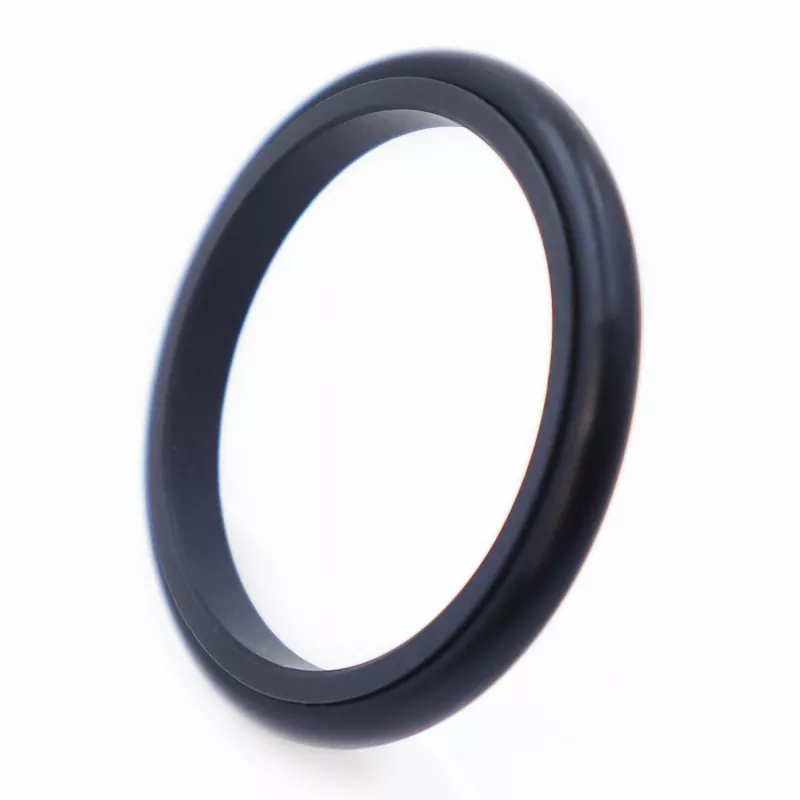

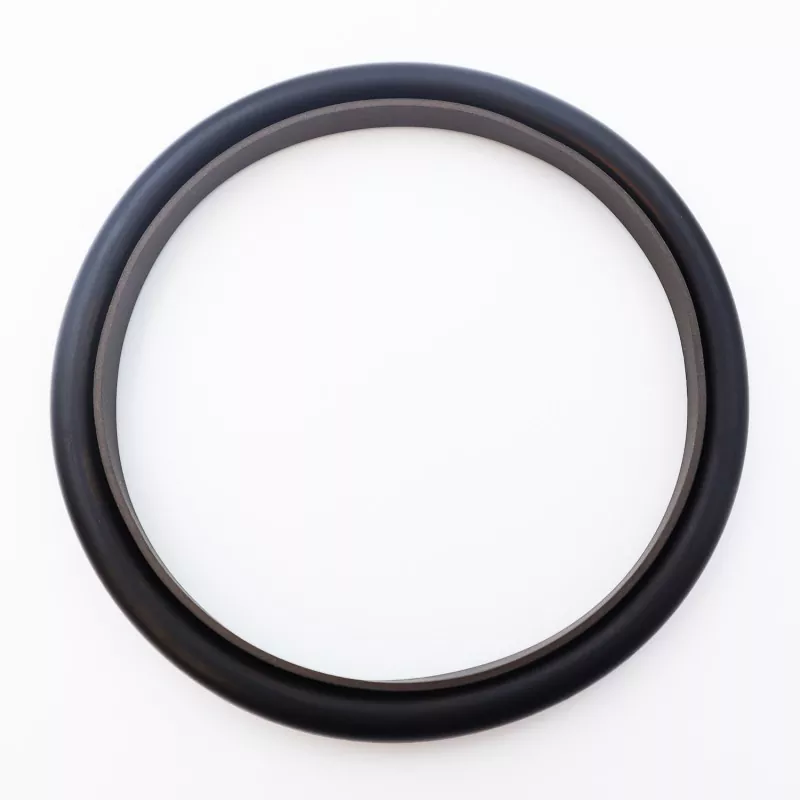

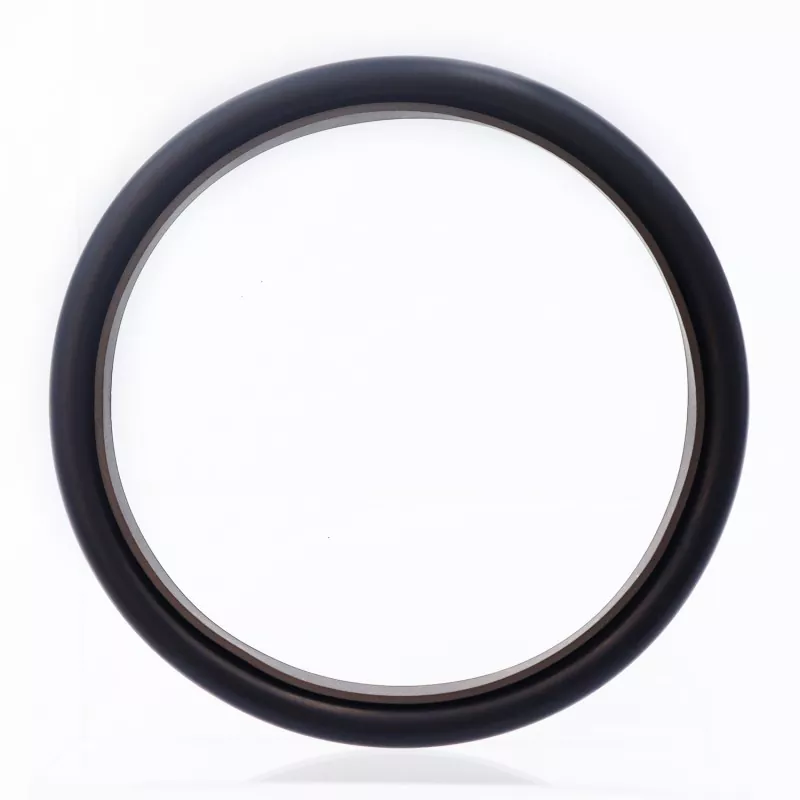

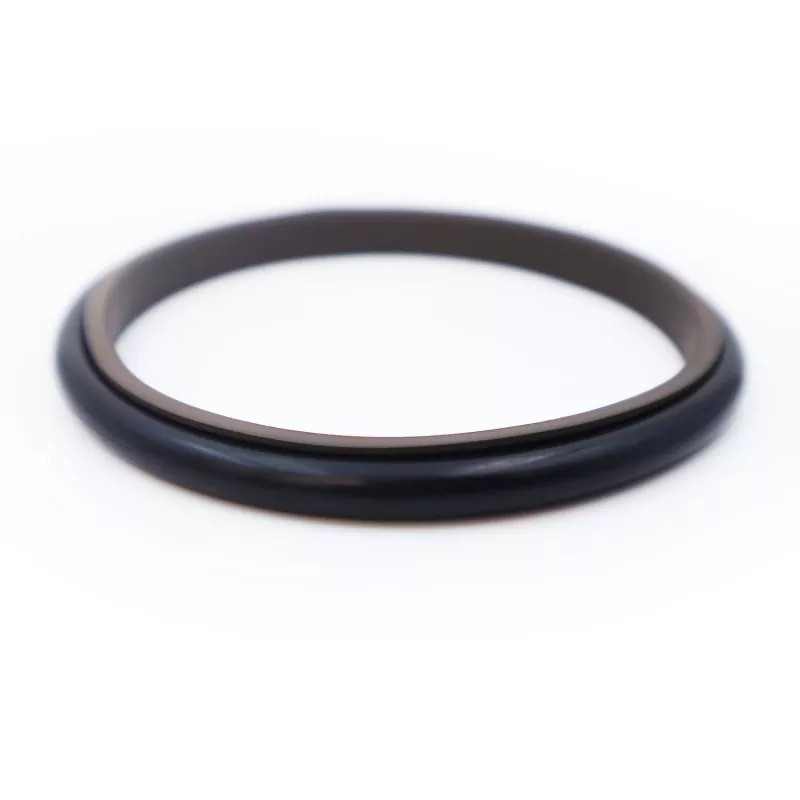

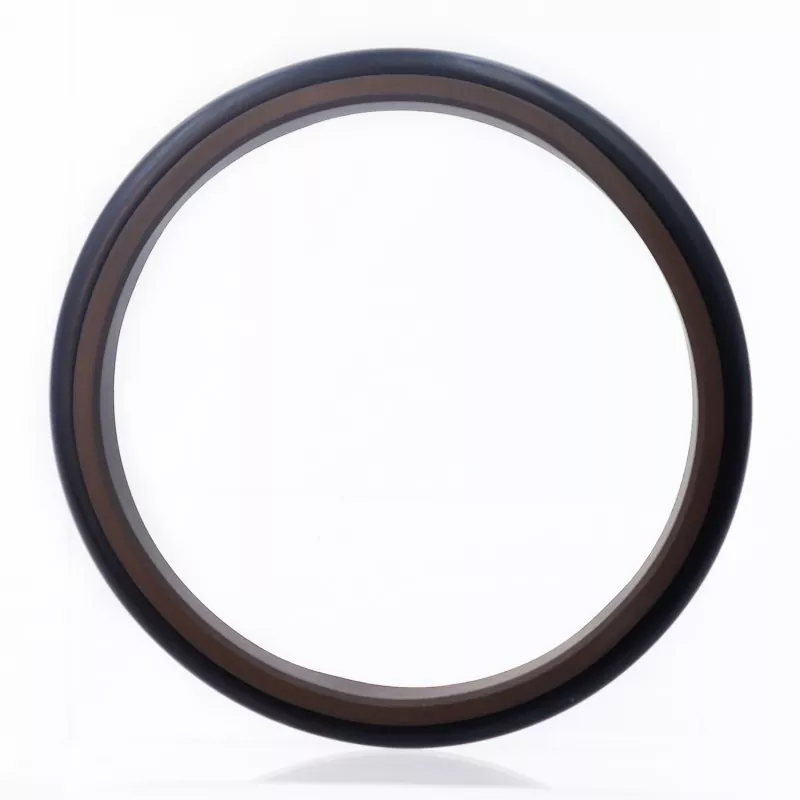

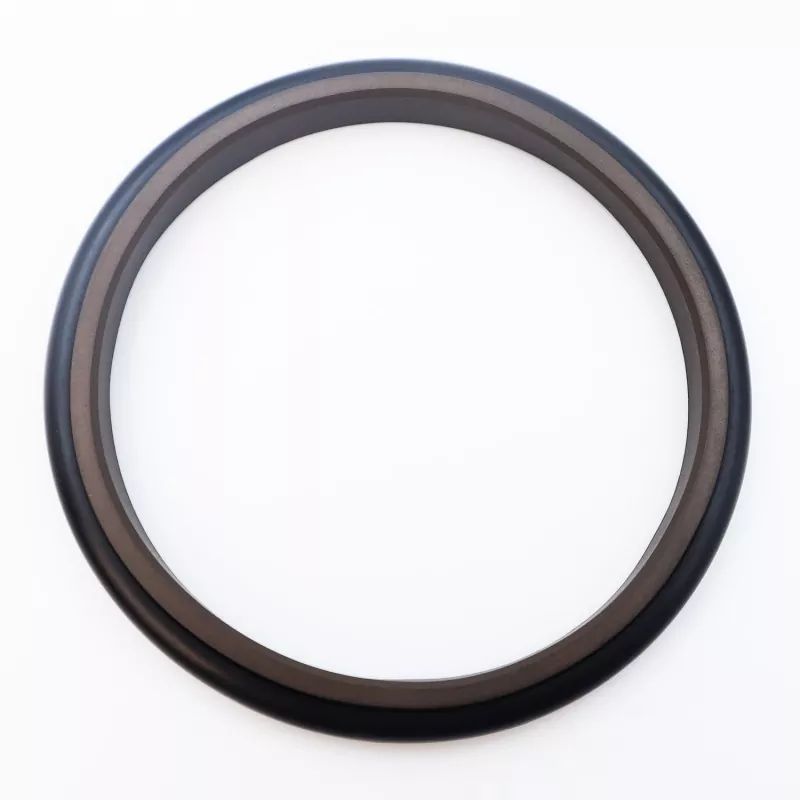

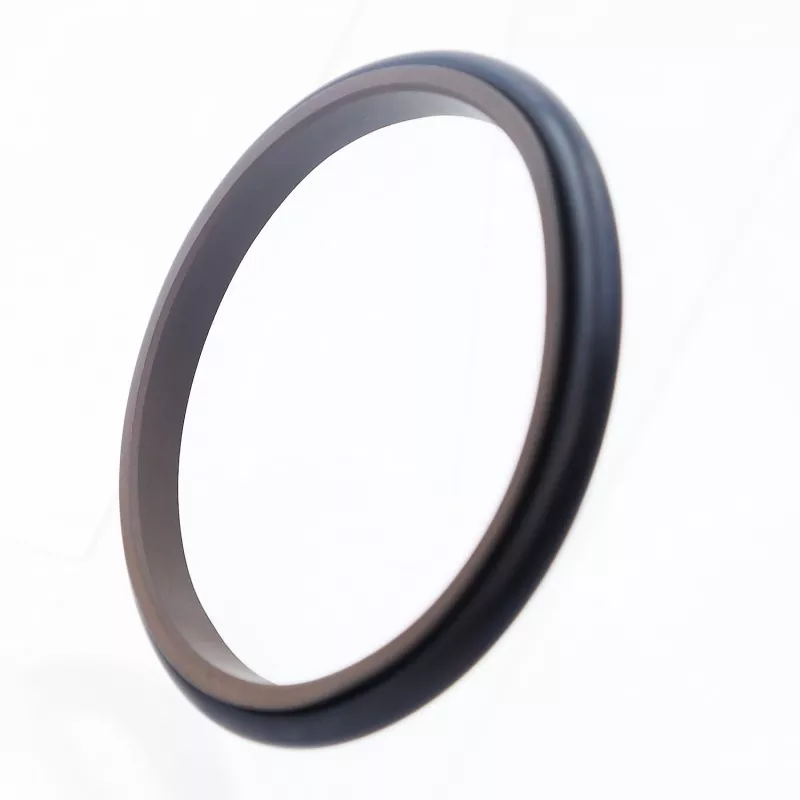

Tá an Séala Teaglaim Triantán comhdhéanta de fháinne séalaithe PTFE triantánach agus O-fáinne rubair; tá sé deartha le haghaidh brú ina saothraítear rónta aonair in iarratais hiodrálacha agus aeroibrithe cómhalartacha. Soláthraíonn an O-fáinne fórsa gathacha agus cúitíonn sé caitheamh ar an bhfáinne ina saothraítear rónta. A bhuíochas le dearadh liopaí tanaí an fháinne séalaithe, cuireann sé cúiteamh leantach den scoth agus feidhmíocht séalaithe. I gcás trastomhais slat níos lú ná 30 mm, ba chóir dearadh scoilte (cineál oscailte) groove a úsáid.
1. Oiriúnach d'iarratais hiodrálacha agus aeroibrithe araon;
2. Frithchuimilt íseal, friotaíocht íseal scoite, gluaiseacht réidh, frithchuimilt chomh dinimiciúil agus statach, gan aon duillín bata;
3. Saol seirbhíse fada; oiriúnach le haghaidh iarratais lubrication saor ó ola;
4. Dearadh dlúth; éasca a shuiteáil agus a chothabháil;
Níor cheart go dtarlódh luachanna teorann go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas m/s |
Meáin |
|
≤20 |
-35 go +100 (le NBR O-ring) |
≤6 |
Olaí hiodrálacha mianraí-bhunaithe, sreabhán resistant dóiteáin (HFA/HFB), gáis, etc. |
|
-20 go +180 (le FKM O-ring) |
1. Áirítear le hábhair chomhoiriúnacha O-fáinne: R01 Nítríle Rubber (NBR), R02 Fluororubber (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3; Áirítear le hábhair eile PTFE1, PTFE2, agus PTFE4.
Múnla Ordaithe: RC14-80-PTFE3-R01
RC14 – Samhail 80 – Trastomhas seafta d – PTFE (Cód Ábhar R01) – Cód Ábhar O-fáinne
Is féidir táirgí a mhonarú in aon mhéid atá liostaithe sa tábla sonraíochtaí.
|

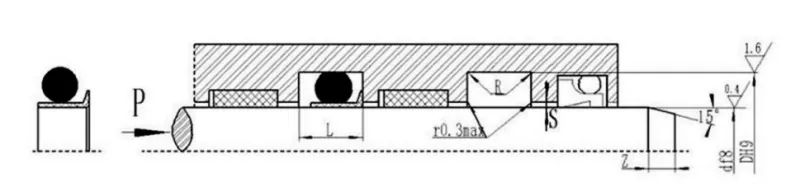

Raon trastomhas seafta d f8 |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Ga cúinne Rmax |
Imréiteach gathacha S |
Chamfer Z |
Trastomhas sreang O-fáinne dhéanamh |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Nóta: Maidir le trastomhais seafta ≤30 mm, moltar úsáid a bhaint as grooves oscailte.
