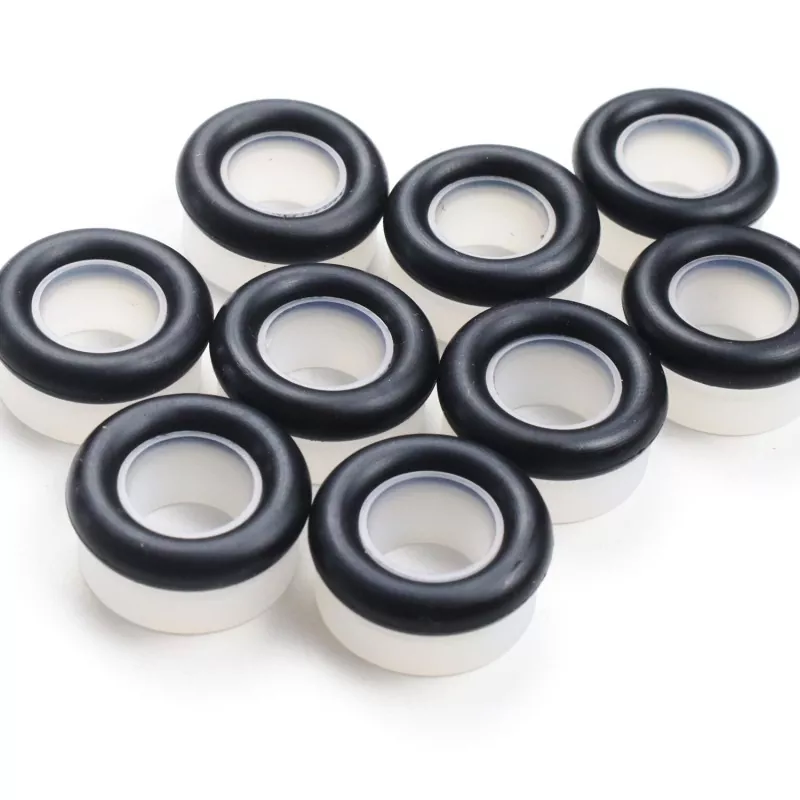

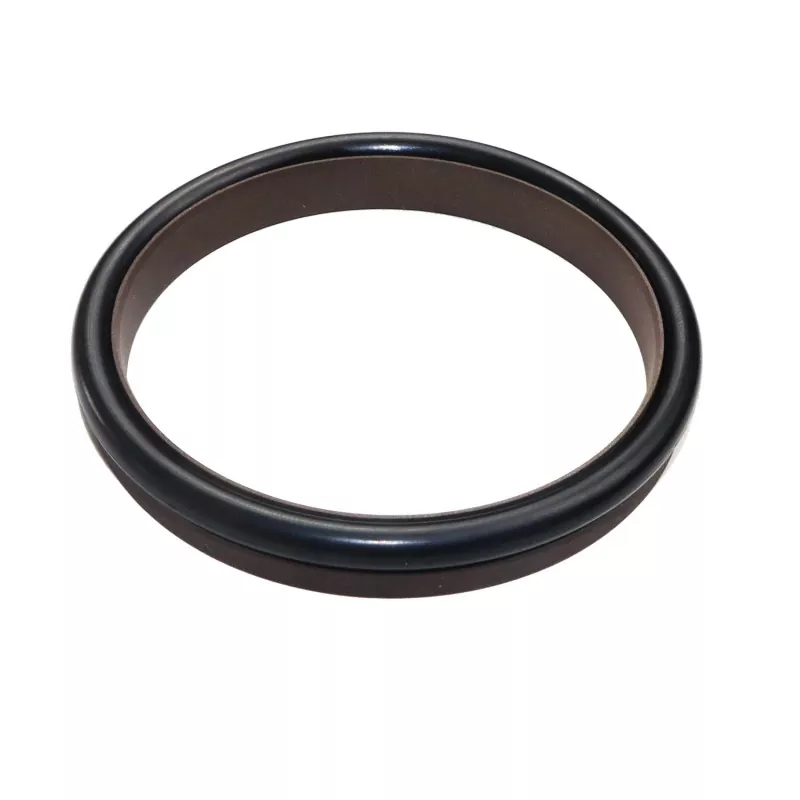

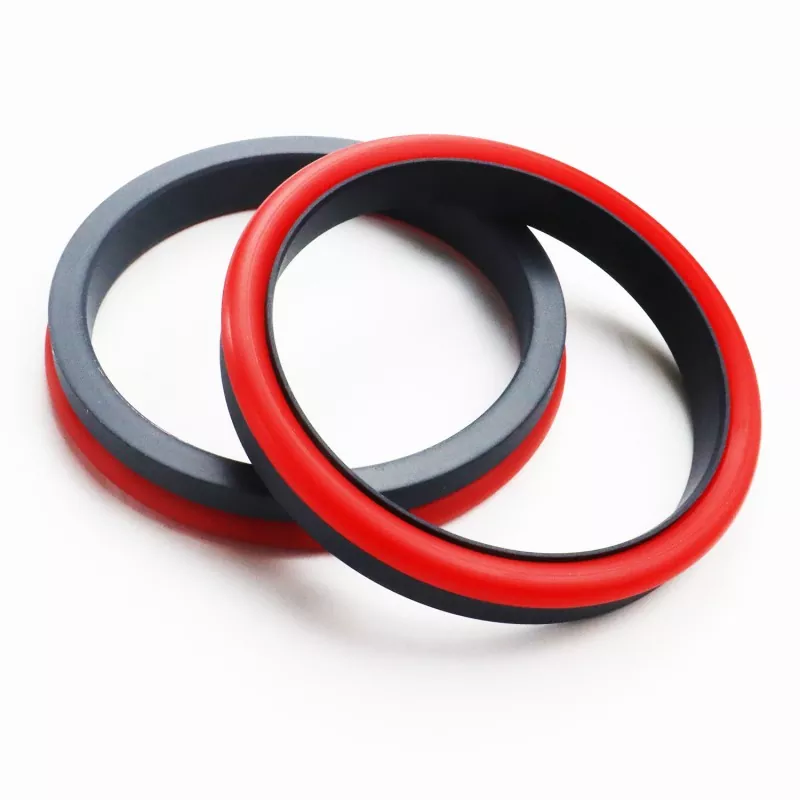

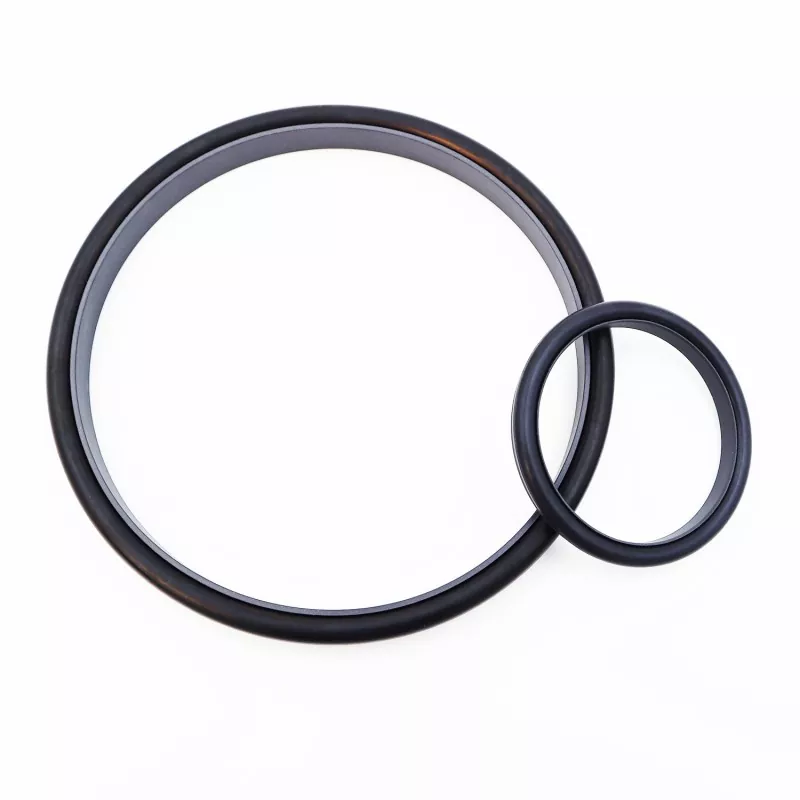

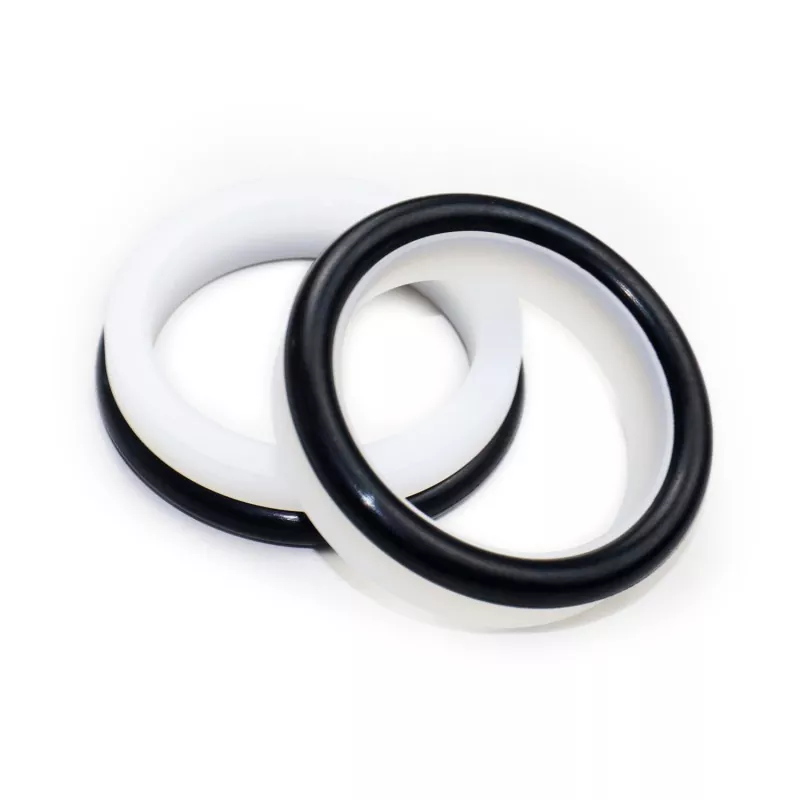

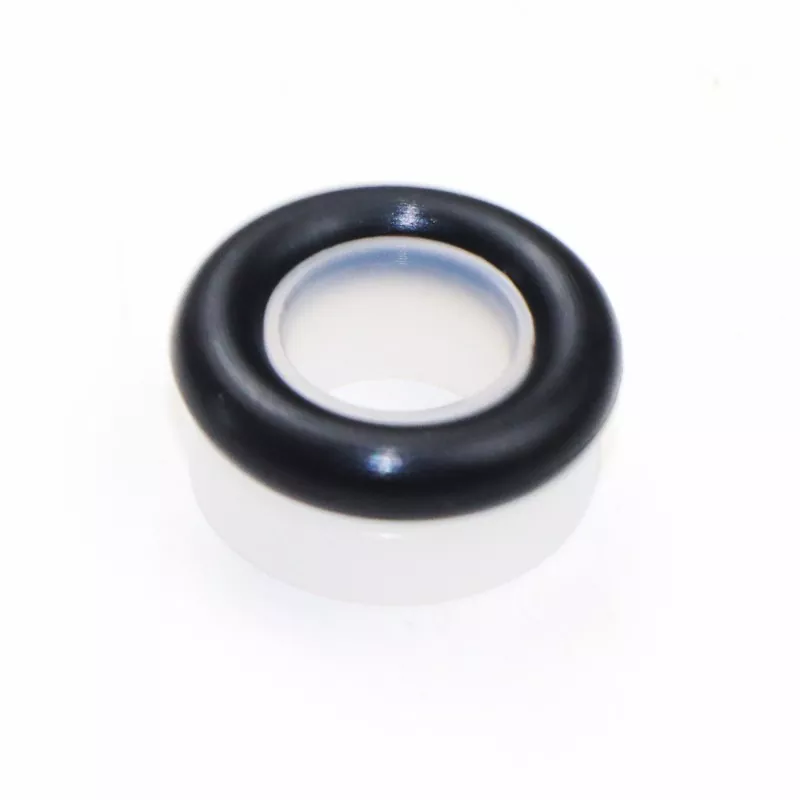

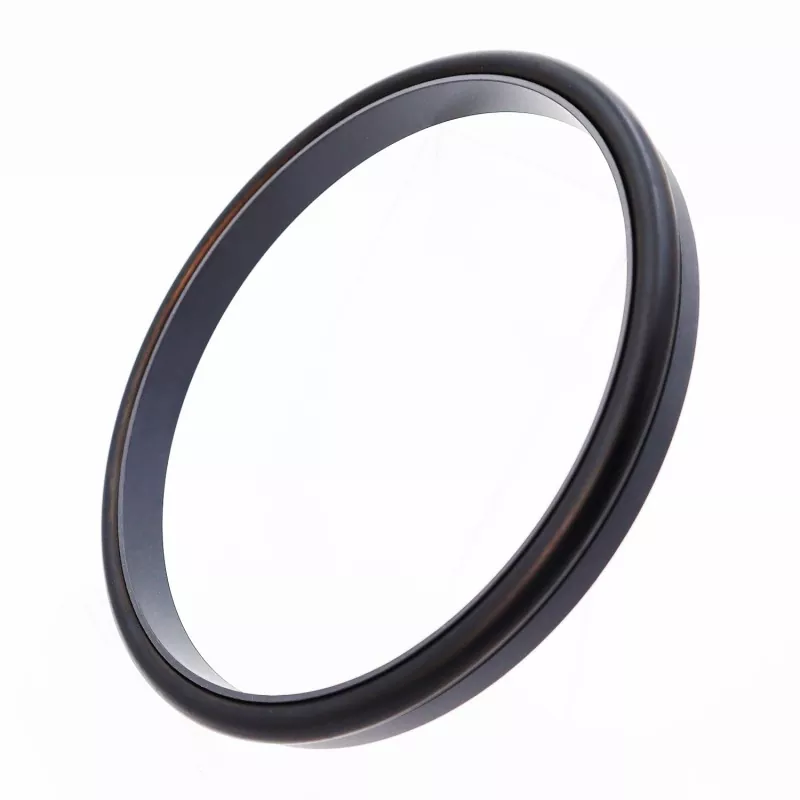

Is éard atá sa Séala Comhcheangailte Dronuillinn Treisithe (Séala Brú Ultra-Ard/Brú Hiodrálacha) fáinne séalaithe dronuillinne treisithe déanta as PTFE agus a chuid ábhair chomhchodacha, agus fáinne O. Tá sé oiriúnach le haghaidh séalaithe aontreoch i tairiscint chómhalartach hiodrálach.
Ag brath ar an gcineál O-fáinne a úsáidtear, tá sé ar fáil sa tsraith RC08 agus RC09 (ag luí le GB1235 sraith O-fáinní). Mar gheall ar dhearadh tiús optamaithe an fháinne ina saothraítear rónta, feidhmíonn sé go maith fiú i mbrú uisce nó i meáin eile le slaodacht íseal.
Feabhsaíonn dearadh struchtúrach an fháinne séalaithe treisithe freisin friotaíocht an tséala ar bhrú ard agus ultra-ard. Go ginearálta níl sé oiriúnach le suiteáil i grooves dúnta.
1. Frithchuimilt íseal, friotaíocht tosaigh íseal, gluaiseacht réidh, cuimilte dinimiciúil agus statach comhionann, gan aon creep.
2. Saol seirbhíse fada, oiriúnach le haghaidh séalaithe lubrication saor ó ola.
3. Oiriúnach le haghaidh meáin ard-bhrú, ultra-ard-bhrú, agus íseal-slaodachta ar nós uisce a shéaladh.
Níor cheart go dtarlódh luachanna foircneacha go comhuaineach.
|
Brú (MPa) |
Teocht (°C) |
Luas (m/s) |
Meáin |
|
≤200 |
-35 go +100 (le NBR O-ring) |
≤6 |
Ola hiodrálacha, sreabhán resistant dóiteáin (HFA / HFB), gás, etc. |
|
-20 go +200 (le FKM O-ring) |
1. Ábhair O-fáinne a mheaitseáil: R01 Rubair Bútaidhé-éin Nítríle (NBR), RO2 Fluororubber (FKM), etc.
2. Ábhar fáinne séalaithe: Ábhar caighdeánach PTFE3, áirítear ábhair roghnacha eile PTFE2, PTFE4, agus ábhair ardfheidhmíochta eile.

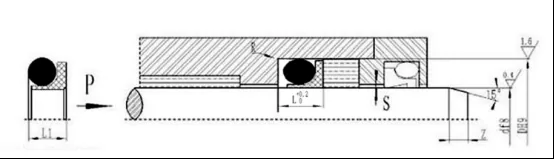

Samhail ordaithe RC08-80x90.2x11.2-PTFE3-R01 Trastomhas Samhail-Slat x Trastomhas Groove x Cód Leithead-Ábhair Groove
Tábla Sonraíochtaí agus Paraiméadair RC08
An féidir táirgí de mhéid ar bith atá liostaithe sa tábla sonraíochtaí a tháirgeadh
|
Caighdeán df8 RCO8 |
Ualach éadrom df8 RCO8-Q |
Ualach trom df8 RC08-Z |
Trastomhas groove D H9 |
Leithead groove L+0.2 |
Airde róin L1 |
Coirnéil chothromú Rmax |
Imréiteach gathacha Smax |
Chamfer Zmin |
Trastomhas sreang O-fáinne dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nóta:1. Téigh i gcomhairle lenár gcuideachta le do thoil má tá gá le córas dúnta-groove.
2. Brú > 60MPa, caoinfhulaingt oiriúnach fréimhe H8/f8, séala brú ultra-ard Smax < 0.05.
